PHE III Voltage Detector

Nominal voltages up to 33 kV / 50 HzSafe verification of isolation from supply voltage

Reliable indication
Easy to use
Cost-effective/space-saving transport

Details

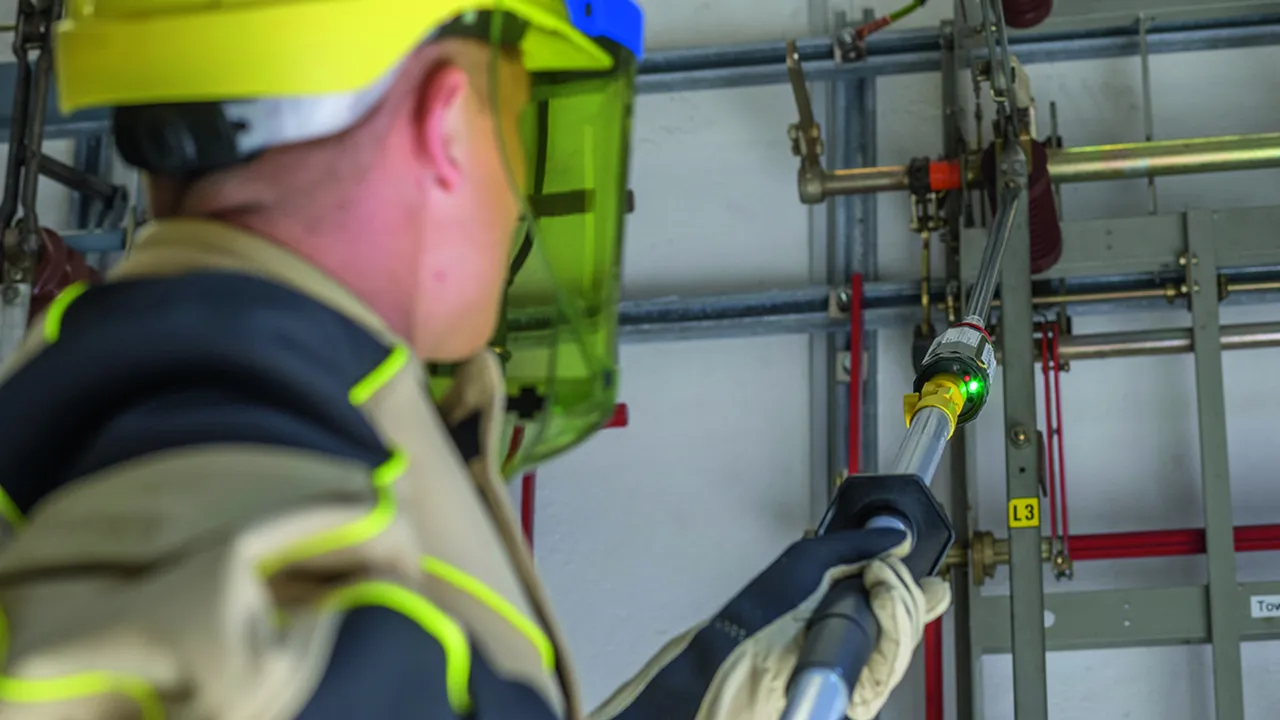

lorem ipsum — Testing with integrated electrode

Testing with screwed-on V-shaped electrode

Plugging a HV STK extension handle into an IS PHE STK insulating stick

Nominal Voltages up to 33 kV / 50 Hz, M12 Thread

Category "S" for switchgear installations and overhead lines.

5 Produkte

Art.-Nr. 767798 PHE3 3.3 S SN7130

GTIN 4013364160019, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.70 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	3.3 kV
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm

Nominal voltage (U_N )	3.3 kV
Type of voltage	a.c.
Category	S 60
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767798 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767798 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767707 PHE3 6.6 S SN7101

GTIN 4013364131620, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.55 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	6.6 kV
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm

Nominal voltage (U_N )	6.6 kV
Type of voltage	a.c.
Category	S 60
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Single-pole
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767707 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767707 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767719 PHE3 11 S SN7116

GTIN 4013364131699, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.55 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	11 kV
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm

Nominal voltage (U_N )	11 kV
Type of voltage	a.c.
Category	S 60
Total length (l_G )	1080 mm
Insertion depth (I_O )	285 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Single-pole
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767719 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767719 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767756 PHE3 22 S SN7128

GTIN 4013364132047, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.65 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	22 kV
Total length (l_G )	1230 mm
Insertion depth (I_O )	435 mm

Nominal voltage (U_N )	22 kV
Type of voltage	a.c.
Category	S 61
Total length (l_G )	1230 mm
Insertion depth (I_O )	435 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Single-pole
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767756 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767756 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767757 PHE3 33 S SN7129

GTIN 4013364132054, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.83 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	33 kV
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm

Nominal voltage (U_N )	33 kV
Type of voltage	a.c.
Category	S 62
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767757 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767757 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Nominal Voltage Ranges up to 33 kV / 50 Hz, M12 Thread

Category "S" for switchgear installations and overhead lines.

3 Produkte

Art.-Nr. 767758 PHE3 3.3 11 S SN7127

GTIN 4013364132030, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.86 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	3.3 ... 11 kV
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm

Nominal voltage (U_N )	3.3 ... 11 kV
Type of voltage	a.c.
Category	S 62
Total length (l_G )	1415 mm
Insertion depth (I_O )	620 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767758 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767758 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767769 PHE3 6.6 22 SN7197

GTIN 4013364139831, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.93 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	6.6 ... 22 kV
Total length (l_G )	1575 mm
Insertion depth (I_O )	780 mm

Nominal voltage (U_N )	6.6 ... 22 kV
Type of voltage	a.c.
Category	S 63
Total length (l_G )	1575 mm
Insertion depth (I_O )	780 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767769 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767769 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767773 PHE3 11 33 S SN7264

GTIN 4013364135567, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.90 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Nominal voltage (U_N )	11 ... 33 kV
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm

Nominal voltage (U_N )	11 ... 33 kV
Type of voltage	a.c.
Category	S 64
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767773 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767773 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Nominal Voltage Ranges up to 33 kV / 50 Hz, switchable, M12 Thread

The nominal voltage selector switch allows to switch between two nominal voltage ranges. For safety reasons, the voltage detector can only be switched on if the selector switch is switched to the most sensitive range of 3.3 kV to 11 kV. The switch snaps into the relevant position, thus providing protection against inadvertent switching. A magnetically operated, wear-resistant reed switch changes the switching position.

Category "S" for switchgear installations and overhead lines.

1 Produkt

Art.-Nr. 767774 PHE3 U 3.3 33 SN7108

GTIN 4013364131637, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.00 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Nominal voltage (U_N )	3.3 ... 11 / 11 ... 33 kV
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm

Nominal voltage (U_N )	3.3 ... 11 / 11 ... 33 kV
Type of voltage	a.c.
Category	S 64
Total length (l_G )	1675 mm
Insertion depth (I_O )	880 mm
Standard	EN/IEC 61243-1 (DIN VDE 0682-411)
Temperature range	– 25 °C ... + 55 °C, climatic category N
Design	Complete
For use in wet weather conditions	Yes
For	Indoor and outdoor switchgear installations
Application	Switchgear installations and overhead lines
Design	Single-pole
Indication	Acoustic and visual
Self-testing element	Yes
Material (test electrode)	Copper alloy/gal Sn
Material (test prod)	Glass-fibre reinforced epoxy resin tube
Material (indicator)	Plastic, fully insulated
Material (insulating stick)	Glass-fibre reinforced polyester tube

Artikel 767774 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767774 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

PHE III Voltage Detector

Details

Nominal Voltages up to 33 kV / 50 Hz, M12 Thread

Art.-Nr. 767798 PHE3 3.3 S SN7130

Artikel 767798 wurde zum Merkzettel hinzugefügt.

Artikel 767798 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 767707 PHE3 6.6 S SN7101

Artikel 767707 wurde zum Merkzettel hinzugefügt.

Artikel 767707 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 767719 PHE3 11 S SN7116

Artikel 767719 wurde zum Merkzettel hinzugefügt.

Artikel 767719 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 767756 PHE3 22 S SN7128

Artikel 767756 wurde zum Merkzettel hinzugefügt.

Artikel 767756 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 767757 PHE3 33 S SN7129

Artikel 767757 wurde zum Merkzettel hinzugefügt.

Artikel 767757 wurde zum Warenkorb hinzugefügt.

Nominal Voltage Ranges up to 33 kV / 50 Hz, M12 Thread

Art.-Nr. 767758 PHE3 3.3 11 S SN7127

Artikel 767758 wurde zum Merkzettel hinzugefügt.

Artikel 767758 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 767769 PHE3 6.6 22 SN7197

Artikel 767769 wurde zum Merkzettel hinzugefügt.

Artikel 767769 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 767773 PHE3 11 33 S SN7264

Artikel 767773 wurde zum Merkzettel hinzugefügt.

Artikel 767773 wurde zum Warenkorb hinzugefügt.

Nominal Voltage Ranges up to 33 kV / 50 Hz, switchable, M12 Thread

Art.-Nr. 767774 PHE3 U 3.3 33 SN7108

Artikel 767774 wurde zum Merkzettel hinzugefügt.

Artikel 767774 wurde zum Warenkorb hinzugefügt.
