Art.-Nr. 994101 DCC 2

GTIN 4013364542181, Zolltarifnr. (EU): 90303900, Bruttogewicht: 1.68 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

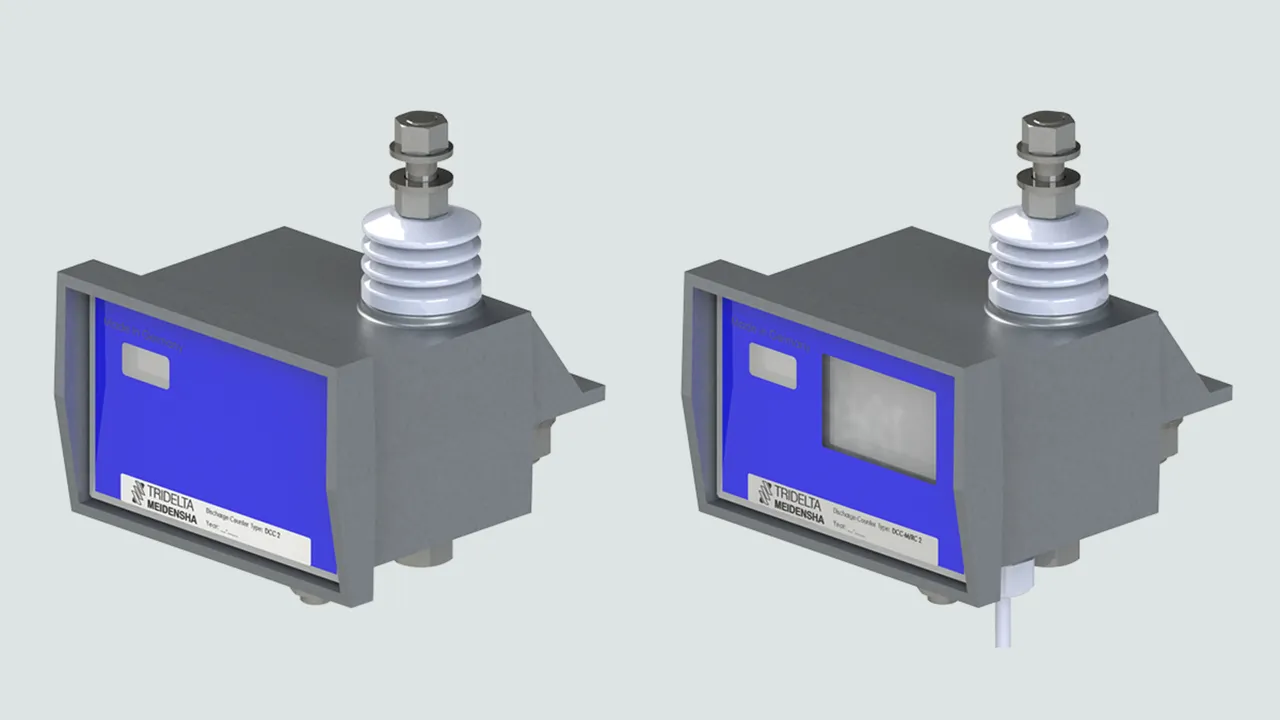

Impulse counter DCC 2
with register for registering discharge processes
Quick acquisition of values
Corrosion-resistant
min. sensitivity: 100 A (8/20 µs)
Max. high-current surge resistance: 100 kA (4/10 µs)
Connection bolt: M12
Aluminium enclosure: IP 67; grey

Brand: DEHN
Type: DCC 2
Part No.: 994101
or equivalent.

Technische Daten

Register

six-digit

Register	six-digit
Min. sensitivity of the counting current	100 A (8/20 µs)
Max. high current resistance	100 kA (4/10 µs)
Voltage drop at 20 kA (8/20 µs)	1 kV s
Max. counting speed	5 counts per second
Housing material	powder-coated aluminium
Colour	grey
Earth-side connection	M12 threaded pin with two nuts StSt
Phase-side connection	M12 threaded pin with two nuts StSt
Housing attachment	rear lug / M12 or additional fixing angle

Artikel 994101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 994101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 994102 DCC-M 2

GTIN 4013364542198, Zolltarifnr. (EU): 90303900, Bruttogewicht: 1.78 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Impulse counter DCC-M 2
with register and measuring scale for registration
discharge processes and the recording
leakage currents
Quick acquisition of values
Corrosion-resistant
min. sensitivity: 100 A (8/20 µs)
Max. high-current surge resistance: 100 kA (4/10 µs)
Measuring scale: 0–31 mArms
Connection bolt: M12
Aluminium enclosure: IP 67; grey

Brand: DEHN
Type: DCC-M 2
Part No.: 994102
or equivalent.

Technische Daten

Register	six-digit
Measuring scale	0-30 mA_rms

Register	six-digit
Min. sensitivity of the counting current	100 A (8/20 µs)
Max. high current resistance	100 kA (4/10 µs)
Voltage drop at 20 kA (8/20 µs)	1 kV s
Measuring scale	0-30 mA_rms
Max. counting speed	5 counts per second
Housing material	powder-coated aluminium
Colour	grey
Earth-side connection	M12 threaded pin with two nuts StSt
Phase-side connection	M12 threaded pin with two nuts StSt
Housing attachment	rear lug / M12 or additional fixing angle

Artikel 994102 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 994102 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 994104 DCC/RC 2

GTIN 4013364542204, Zolltarifnr. (EU): 90303900, Bruttogewicht: 1.74 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Impulse counter DCC/RC 2
with register for registration of discharge processes
with remote signalling contact
Quick acquisition of values
Corrosion-resistant
min. sensitivity: 100 A (8/20 µs)
Max. high-current surge resistance: 100 kA (4/10 µs)
Connection bolt: M12
Aluminium enclosure: IP 67; grey

Brand: DEHN
Type: DCC/RC 2
Part No.: 994104
or equivalent.

Technische Daten

Register

six-digit

Register	six-digit
Min. sensitivity of the counting current	100 A (8/20 µs)
Max. high current resistance	100 kA (4/10 µs)
Voltage drop at 20 kA (8/20 µs)	1 kV s
Max. counting speed	5 counts per second
Housing material	powder-coated aluminium
Colour	grey
Earth-side connection	M12 threaded pin with two nuts StSt
Phase-side connection	M12 threaded pin with two nuts StSt
Housing attachment	rear lug / M12 or additional fixing angle
Type of remote signalling contact	make contact
Switching capacity (a.c.)	250 V / 0.5 A
Length of two-wire cable (make contact)	approx. 0.4 m

Artikel 994104 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 994104 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 994105 DCC-M/RC 2

GTIN 4013364542211, Zolltarifnr. (EU): 90303900, Bruttogewicht: 1.81 kg, VPE: 1.00 pc(s)

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Impulse counter DCC-M/RC 2
with register and measuring scale for registration
discharge processes and the recording
leakage currents
with remote signalling contact
Quick acquisition of values
Corrosion-resistant
Min. sensitivity: 100 A (8/20)
Max. high-current surge resistance: 100 kA (4/10 µs)
Measuring scale: 0–30 mArms
Connection bolt: M12
Aluminium enclosure: IP 67; grey

Brand: DEHN
Type: DCC-M/RC 2
Part No.: 994105
or equivalent.

Technische Daten

Register	six-digit
Measuring scale	0-30 mA_rms

Register	six-digit
Min. sensitivity of the counting current	100 A (8/20 µs)
Max. high current resistance	100 kA (4/10 µs)
Voltage drop at 20 kA (8/20 µs)	1 kV s
Measuring scale	0-30 mA_rms
Max. counting speed	5 counts per second
Housing material	powder-coated aluminium
Colour	grey
Earth-side connection	M12 threaded pin with two nuts StSt
Phase-side connection	M12 threaded pin with two nuts StSt
Housing attachment	rear lug / M12 or additional fixing angle
Type of remote signalling contact	Make contact
Switching capacity (a.c.)	250 V / 0.5 A
Length of two-wire cable (make contact)	approx. 0.4 m
