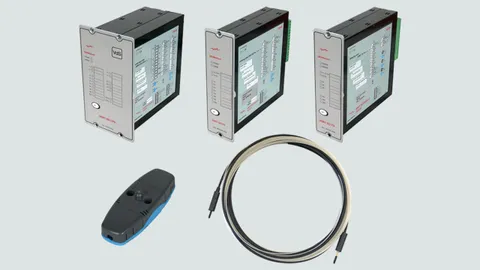

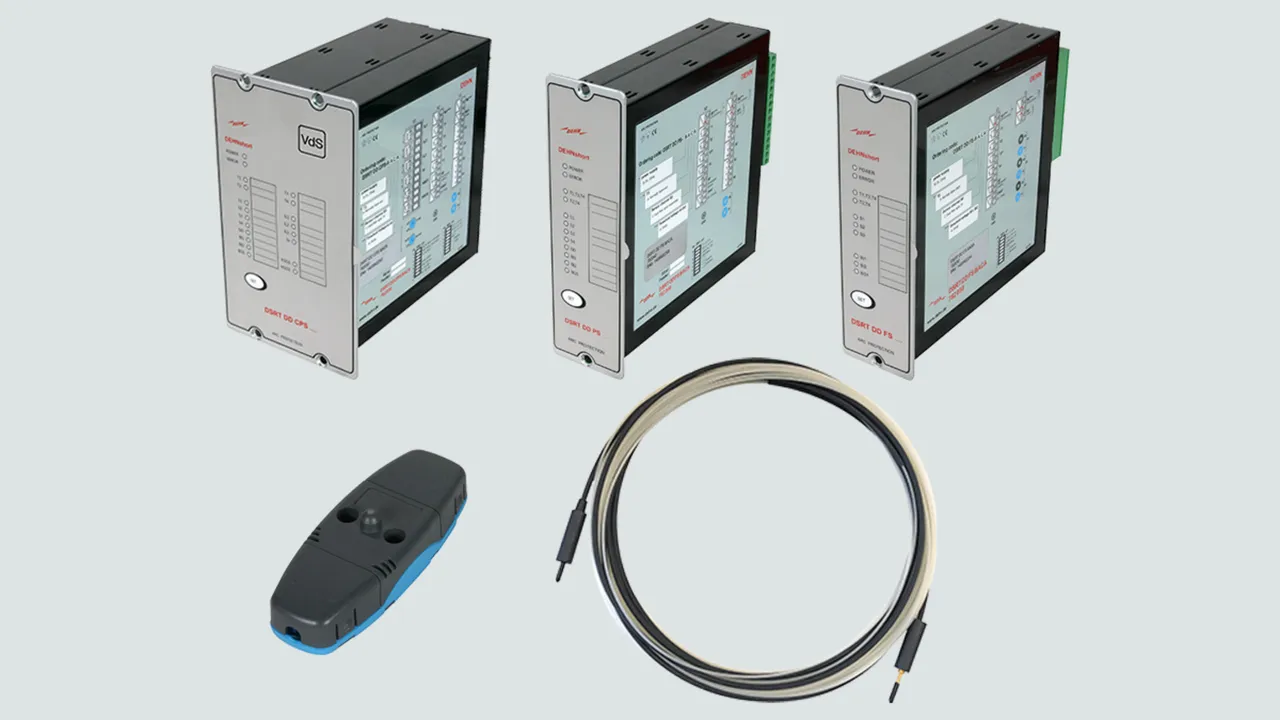

Active arc fault detection system DEHNshort

  • Protection of people and systems in accordance with DIN EN 61439-2, Suppl. 1 (IEC TR 61641 ed. 3, 2014)
  • Use in low-voltage switchgear and controlgear assemblies according to DIN EN 61439-2 after integration tests according to DIN VDE 0660-600-2-1, 2021 (IEC TS 63107:2020)
  • Improved system availability
  • Modular system structure
  • System status is indicated at the front of the installation

Weiterführende Informationen

Verwandte Themen

Detection device (current + light)

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782030.stp

      Sie müssen angemeldet sein um 782030.stp herunterzuladen.

      Login
    • 782030.igs

      Sie müssen angemeldet sein um 782030.igs herunterzuladen.

      Login
    • 782030.jt

      Sie müssen angemeldet sein um 782030.jt herunterzuladen.

      Login
    • 782030.dwg

      Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

      Login
    • 782030_782031m+p_D.dxf

      Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782030.edz

      Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

      Login
    • DEHN.782030.wspak

      Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

      Login
Electronic detection device for current and light detection
Electronic detection device for an
arc fault detection system and
for an arc fault protection system
for connecting point light sensors
and a current transformer kit
Installation in the switchgear cabinet door
Automatic self-monitoring routine
and status indication using an LED display
Supply voltage 18 - 72 V DC
Power input: 5 W
Number of light sensor channels: 4
Number of light sensors: 12 (4 x 3 sensor
Relay outputs: 4 potential-free
5 A, 250 V AC/DC
Current input signal: 1 / 5 A
Number of current transformer connections:
3 for line conductor 1 for total current

Brand: DEHN
Type: DSRT DD CPS BACA
Part No.: 782030
or equivalent.

Zertifikate



Technische Daten

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782030.stp

      Sie müssen angemeldet sein um 782030.stp herunterzuladen.

      Login
    • 782030.igs

      Sie müssen angemeldet sein um 782030.igs herunterzuladen.

      Login
    • 782030.jt

      Sie müssen angemeldet sein um 782030.jt herunterzuladen.

      Login
    • 782030.dwg

      Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

      Login
    • 782030_782031m+p_D.dxf

      Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782031.edz

      Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

      Login
    • DEHN.782031.wspak

      Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

      Login
Electronic detection device for current and light detection
Electronic detection device for an
arc fault detection system and
for an arc fault protection system
for connecting point light sensors
and a current transformer kit
Installation in the switchgear cabinet door
Automatic self-monitoring routine
and status indication using an LED display
Supply voltage 80 to 265 V AC/DC
Power input: 5 W
Number of light sensor channels: 4
Number of light sensors: 12 (4 x 3 sensor
Relay outputs: 4 potential-free
5 A, 250 V AC/DC
Current input signal: 1 / 5 A
Number of current transformer connections:
3 for line conductor 1 for total current

Brand: DEHN
Type: DSRT DD CPS AACA
Part No.: 782031
or equivalent.

Zertifikate



Technische Daten

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Detection device (point sensor)

2 Produkte

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782040.stp

      Sie müssen angemeldet sein um 782040.stp herunterzuladen.

      Login
    • 782040.igs

      Sie müssen angemeldet sein um 782040.igs herunterzuladen.

      Login
    • 782040.jt

      Sie müssen angemeldet sein um 782040.jt herunterzuladen.

      Login
    • 782040.dwg

      Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

      Login
    • 782040_782041m+p_D.dxf

      Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782040.edz

      Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

      Login
    • DEHN.782040.wspak

      Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

      Login
Electronic detection device for current and light detection
Electronic detection device for an
arc fault detection system and
for an arc fault protection system
for connecting 12 point light sensors
Installation in the switchgear cabinet door
Automatic self-monitoring routine
and status indication using an LED display
Supply voltage 18 - 72 V DC
Power input: 5 W
Number of light sensor channels: 4
Number of light sensors: 12 (4 x 3 sensors)
Relay outputs: 4 potential-free
5 A, 250 V AC/DC

Brand: DEHN
Type: DSRT DD PS BACA
Part No.: 782040
or equivalent.

Zertifikate



Technische Daten

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782040.stp

      Sie müssen angemeldet sein um 782040.stp herunterzuladen.

      Login
    • 782040.igs

      Sie müssen angemeldet sein um 782040.igs herunterzuladen.

      Login
    • 782040.jt

      Sie müssen angemeldet sein um 782040.jt herunterzuladen.

      Login
    • 782040.dwg

      Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

      Login
    • 782040_782041m+p_D.dxf

      Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782041.edz

      Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

      Login
    • DEHN.782041.wspak

      Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

      Login
Electronic detection device for current and light detection
Electronic detection device for an
arc fault detection system and
for an arc fault protection system
for connecting 12 point light sensors
Installation in the switchgear cabinet door
Automatic self-monitoring routine
and status indication using an LED display
Supply voltage 80 to 265 V AC/DC
Power input: 5 W
Number of light sensor channels: 4
Number of light sensors: 12 (4 x 3 sensors)
Relay outputs: 4 potential-free
5 A, 250 V AC/DC

Brand: DEHN
Type: DSRT DD PS AACA
Part No.: 782041
or equivalent.

Zertifikate



Technische Daten

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Detection device (fibre optic sensor)

2 Produkte

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782050.stp

      Sie müssen angemeldet sein um 782050.stp herunterzuladen.

      Login
    • 782050.igs

      Sie müssen angemeldet sein um 782050.igs herunterzuladen.

      Login
    • 782050.jt

      Sie müssen angemeldet sein um 782050.jt herunterzuladen.

      Login
    • 782050.dwg

      Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

      Login
    • 782050_782051m+p_D.dxf

      Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782050.edz

      Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

      Login
    • DEHN.782050.wspak

      Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

      Login
Electronic detection device for current and light detection
Electronic detection device for an
arc fault detection system and
for an arc fault protection system
for connecting 3 fibre optic sensors
Installation in the switchgear cabinet door
Automatic self-monitoring routine
and status indication using an LED display
Supply voltage 18 - 72 V DC
Power input: 5 W
Number of optical inputs: 3
Relay outputs: 4 potential-free
5 A, 250 V AC/DC

Brand: DEHN
Type: DSRT DD FS BAAA
Part No.: 782050
or equivalent.

Zertifikate



Technische Daten

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782050.stp

      Sie müssen angemeldet sein um 782050.stp herunterzuladen.

      Login
    • 782050.igs

      Sie müssen angemeldet sein um 782050.igs herunterzuladen.

      Login
    • 782050.jt

      Sie müssen angemeldet sein um 782050.jt herunterzuladen.

      Login
    • 782050.dwg

      Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

      Login
    • 782050_782051m+p_D.dxf

      Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

      Login
    • DEHN.782051.edz

      Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

      Login
    • DEHN.782051.wspak

      Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

      Login
Electronic detection device for current and light detection
Electronic detection device for an
arc fault detection system and
for an arc fault protection system
for connecting 3 fibre optic sensors
Installation in the switchgear cabinet door
Automatic self-monitoring routine
and status indication using an LED display
Supply voltage 80 to 265 V AC/DC
Power input: 5 W
Number of optical inputs: 3
Relay outputs: 4 potential-free
5 A, 250 V AC/DC

Brand: DEHN
Type: DSRT DD FS AAAA
Part No.: 782051
or equivalent.

Zertifikate



Technische Daten

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Point sensor

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

  • CAD-Daten
    • 782060.stp

      Sie müssen angemeldet sein um 782060.stp herunterzuladen.

      Login
    • 782060.igs

      Sie müssen angemeldet sein um 782060.igs herunterzuladen.

      Login
    • 782060.jt

      Sie müssen angemeldet sein um 782060.jt herunterzuladen.

      Login
    • 782060.dwg

      Sie müssen angemeldet sein um 782060.dwg herunterzuladen.

      Login
    • DEHN.782060.edz

      Sie müssen angemeldet sein um DEHN.782060.edz herunterzuladen.

      Login
    • DEHN.782060.wspak

      Sie müssen angemeldet sein um DEHN.782060.wspak herunterzuladen.

      Login
Point sensor
Point light sensor for detecting the
light emitted by an arc fault from 5 kA.

Brand: DEHN
Type: DSRT PS
Part No.: 782060
or equivalent.

Zertifikate



Technische Daten

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fibre optic sensor

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 85447000, Bruttogewicht: 142.59 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Fibre optic sensor, 8 m
Fibre optic sensor Special light sensor
for detecting the emission of light of an
arc fault from 5 kA.
Total length: 8 m

Brand: DEHN
Type: DSRT FS 8 1.5
Part No.: 782077
or equivalent.

Zertifikate



Technische Daten

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 85447000, Bruttogewicht: 147.27 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Fibre optic sensor, 10 m
Fibre optic sensor Special light sensor
for detecting the emission of light of an
arc fault from 5 kA.
Total length: 10 m

Brand: DEHN
Type: DSRT FS 10 1.5
Part No.: 782081
or equivalent.

Zertifikate



Technische Daten

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 85447000, Bruttogewicht: 150.00 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Fibre optic sensor, 12 m
Fibre optic sensor Special light sensor
for detecting the emission of light
of an arc fault from 5 kA.
Total length: 12 m

Brand: DEHN
Type: DSRT FS 12 1.5
Part No.: 782085
or equivalent.

Zertifikate



Technische Daten

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 85447000, Bruttogewicht: 156.67 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Fibre optic sensor, 15 m
Fibre optic sensor Special light sensor
for detecting the emission of light
of an arc fault from 5 kA.
Total length: 15 m


Brand: DEHN
Type: DSRT FS 15 1.5
Part No.: 782091
or equivalent.

Zertifikate



Technische Daten

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 85447000, Bruttogewicht: 170.88 g, VPE: 1.00 pc(s)

Abbildungen

Weitere Information

Fibre optic sensor, 17 m
Fibre optic sensor Special light sensor
for detecting the emission of light
of an arc fault from 5 kA.
Total length: 17 m

Brand: DEHN
Type: DSRT FS 17 1.5
Part No.: 782092
or equivalent.

Zertifikate



Technische Daten

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
nach oben
