Anschlusselemente für DEHNcon-H, HVI light Leitung

Anschlussset für Stützrohr Art.-Nr. 105 272 sowie 105 273

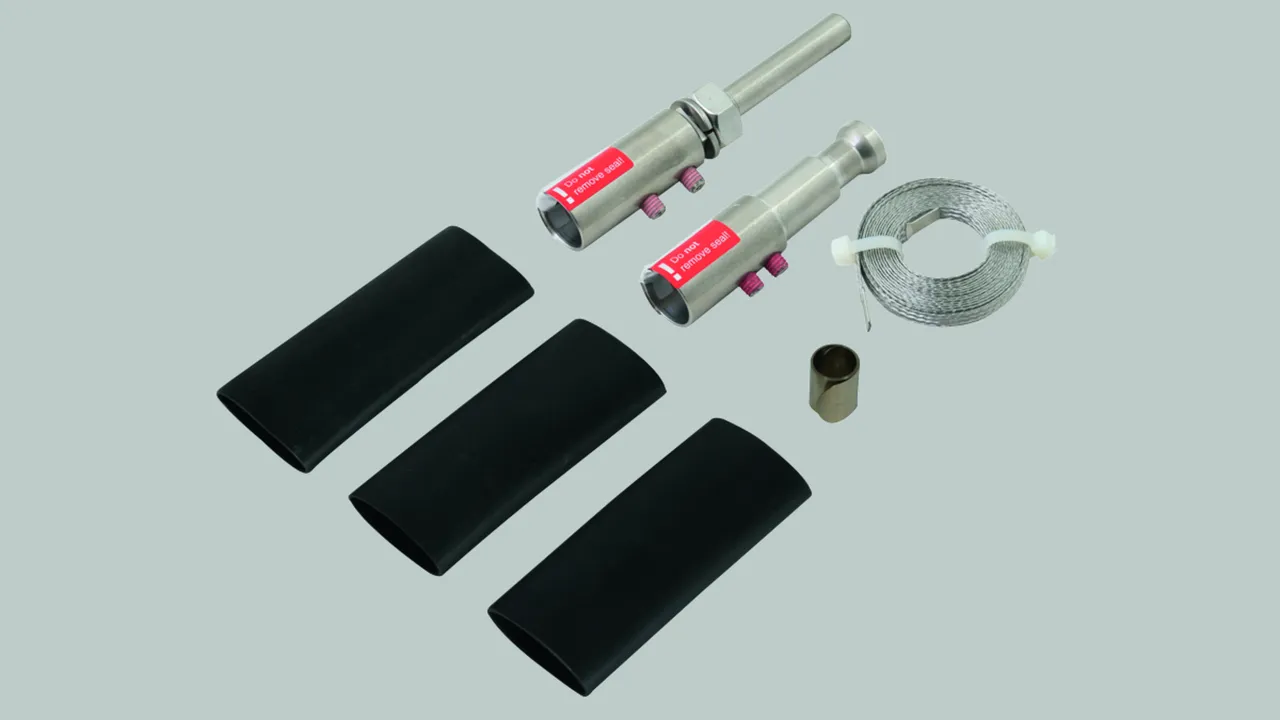

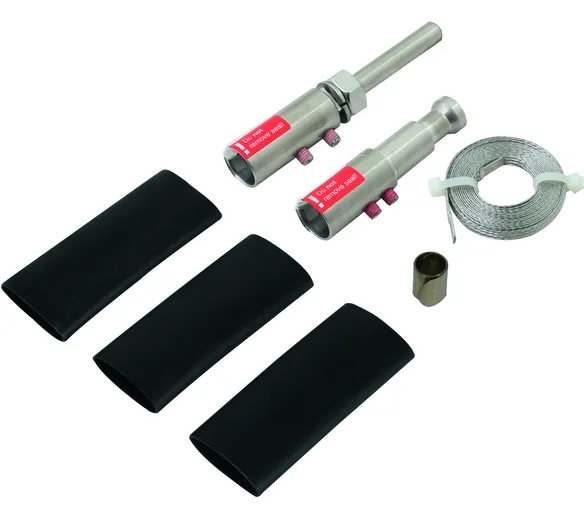

Anschlussset zum Abschließen der HVI light Leitung an beiden Enden, beim Erstellen des Anpassungsbereiches der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. PA-Anschlussleitung, Kontaktrollfeder und drei Schrumpfschläuche).

1 Produkt

Art.-Nr. 819271 HVI LI ASS RIV KF GFB1000 V2A

GTIN 4013364255845, Zolltarifnr. (EU): 85359000, Bruttogewicht: 321.08 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819271.stp

      Sie müssen angemeldet sein um 819271.stp herunterzuladen.

      Login
    • 819271.iges

      Sie müssen angemeldet sein um 819271.iges herunterzuladen.

      Login
    • 819271.jt

      Sie müssen angemeldet sein um 819271.jt herunterzuladen.

      Login
    • 819271.dwg

      Sie müssen angemeldet sein um 819271.dwg herunterzuladen.

      Login
    • 819271m_D.dxf

      Sie müssen angemeldet sein um 819271m_D.dxf herunterzuladen.

      Login
Anschlusselemente für DEHNcon-H, HVI light Leitung
Anschlussset zum Abschließen der HVI light Leitung an
beiden Enden, beim Erstellen des Anpassungsbereiches der
Leitung im Stützrohr (Kopfstück) und Anschlusselement zum
Anschließen an andere Teile des Äußeren Blitzschutzes oder
der Erdungsanlage (inkl. PA-Anschlussleitung,
Kontaktrollfeder und drei Schrumpfschläuche)

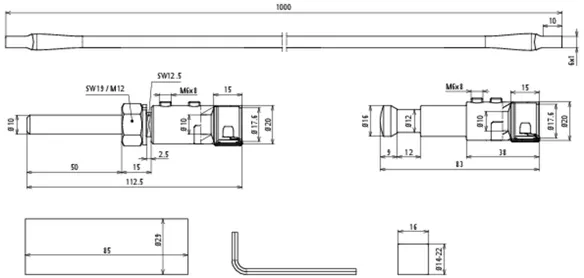

Werkstoff Anschlusselemente: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement: 20 mm
Schraube: Gewindestift M6 x 8 mm
Mutter: M12
PA-Anschlussleitung: Band 1000 x 6 x 1 mm
Werkstoff PA-Anschlusselement: NIRO
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI ASS RIV KF GFB1000 V2A
Art.-Nr.: 819271
oder gleichwertig.



Technische Daten

Werkstoff Anschlusselemente NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 20 mm
Schraube Gewindestift M6 x 8 mm
Mutter M12
PA-Anschlussleitung Band 1000 x 6 x 1 mm
Werkstoff PA-Anschlusselement NIRO
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Anschlussset für Stützrohr Art.-Nr. 105 274 sowie 105 280

Anschlussset zum Abschließen der HVI light Leitung an beiden Enden, beim Erstellen des Anpassungsbereiches der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. PA-Anschlussleitung, Kontaktrollfeder und drei Schrumpfschläuchen).

1 Produkt

Art.-Nr. 819272 HVI LI ASS RIV KF GFB2200 V2A

GTIN 4013364255876, Zolltarifnr. (EU): 85359000, Bruttogewicht: 296.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819272.stp

      Sie müssen angemeldet sein um 819272.stp herunterzuladen.

      Login
    • 819272.iges

      Sie müssen angemeldet sein um 819272.iges herunterzuladen.

      Login
    • 819272.jt

      Sie müssen angemeldet sein um 819272.jt herunterzuladen.

      Login
    • 819272.dwg

      Sie müssen angemeldet sein um 819272.dwg herunterzuladen.

      Login
    • 819272m_D.dxf

      Sie müssen angemeldet sein um 819272m_D.dxf herunterzuladen.

      Login
Anschlusselemente für DEHNcon-H, HVI light Leitung
Anschlussset zum Abschließen der HVI light Leitung an
beiden Enden, beim Erstellen des Anpassungsbereiches der
Leitung im Stützrohr (Kopfstück) und Anschlusselement zum
Anschließen an andere Teile des Äußeren Blitzschutzes oder
der Erdungsanlage (inkl. PA-Anschlussleitung,
Kontaktrollfeder und drei Schrumpfschläuche)

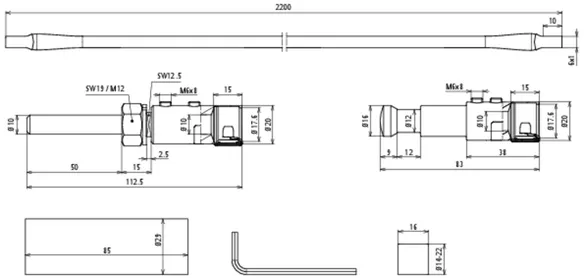

Werkstoff Anschlusselemente: NIRO
Anschluss: Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement: 20 mm
Schraube: Gewindestift M6 x 8 mm
Mutter: M12
PA-Anschlussleitung: Band 2200 x 6 x 1 mm
Werkstoff PA-Anschlusselement: NIRO
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI ASS RIV KF GFB2200 V2A
Art.-Nr.: 819272
oder gleichwertig.



Technische Daten

Werkstoff Anschlusselemente NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Anschlusselement 20 mm
Schraube Gewindestift M6 x 8 mm
Mutter M12
PA-Anschlussleitung Band 2200 x 6 x 1 mm
Werkstoff PA-Anschlusselement NIRO
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
