Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Details

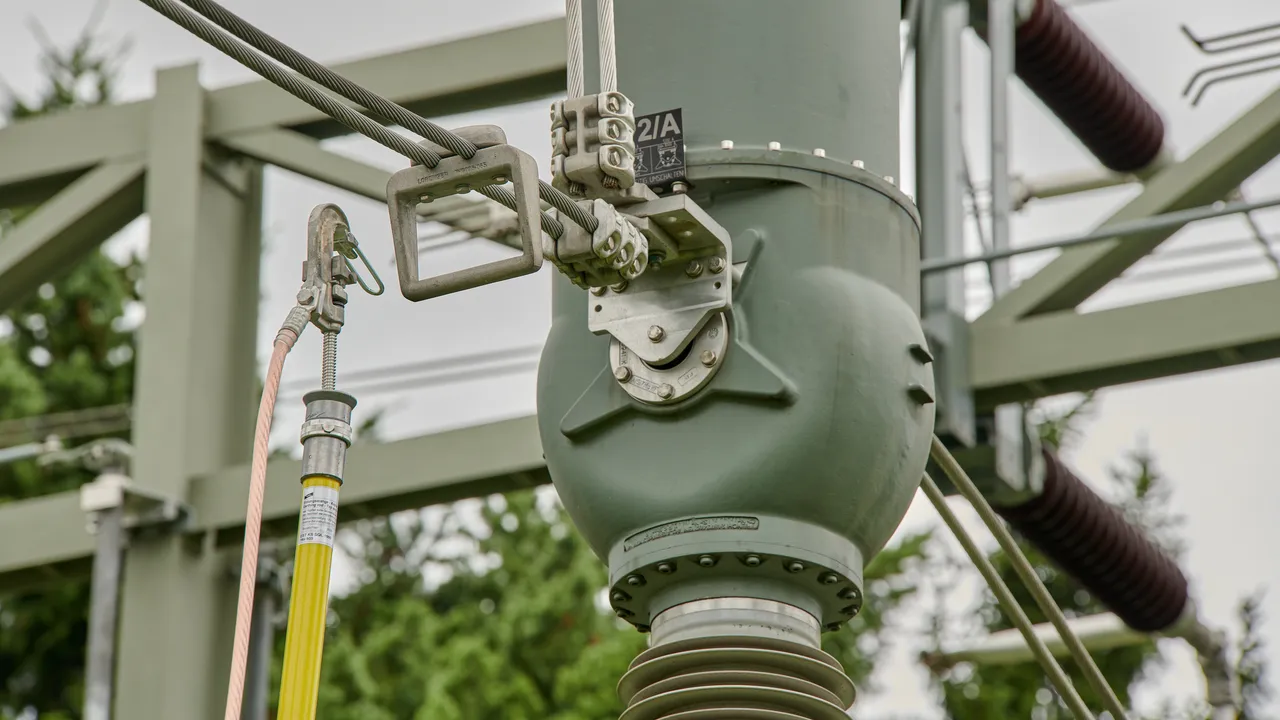

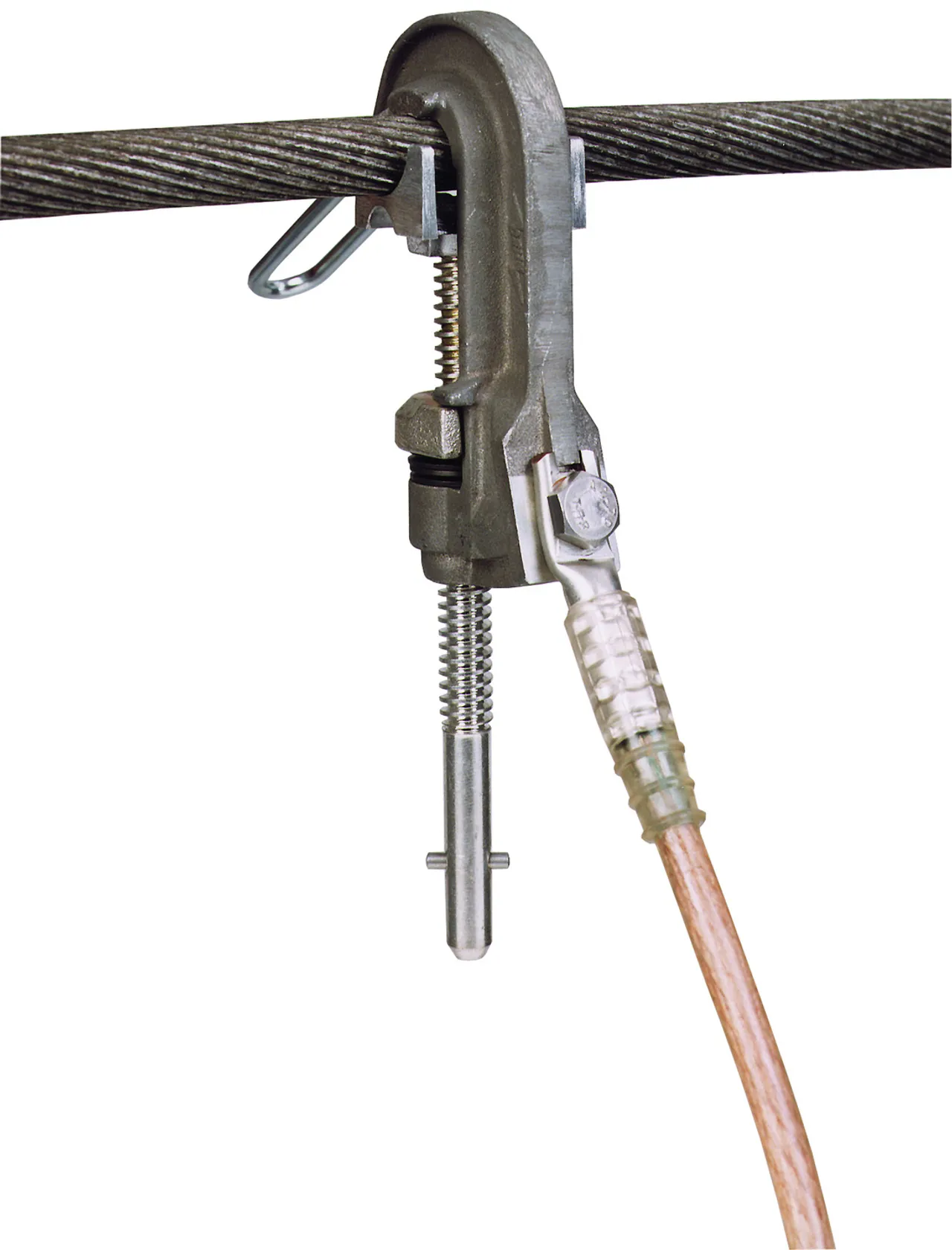

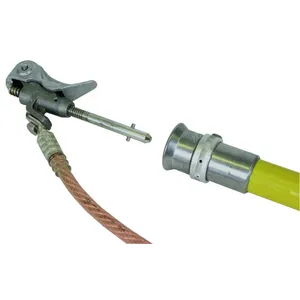

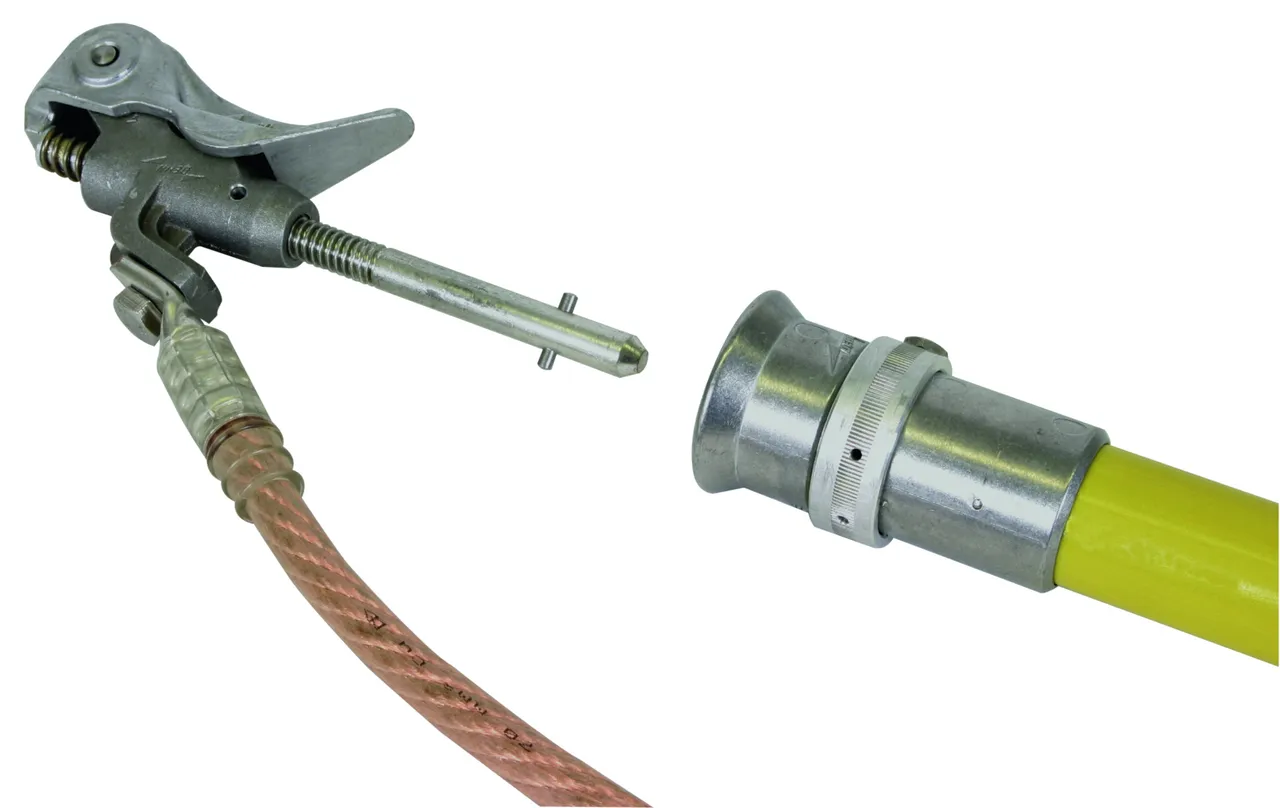

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

lorem ipsum — Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

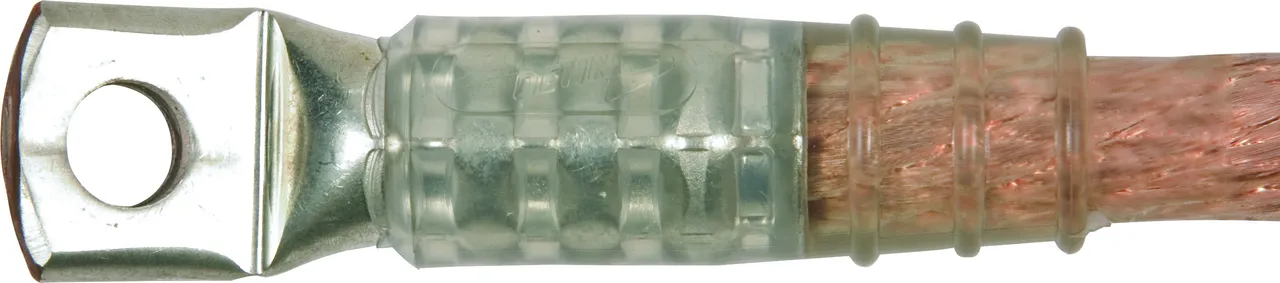

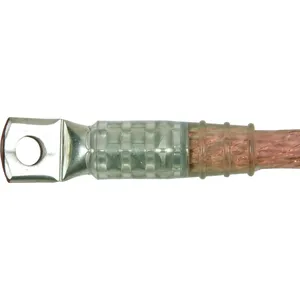

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

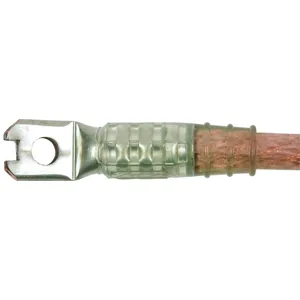

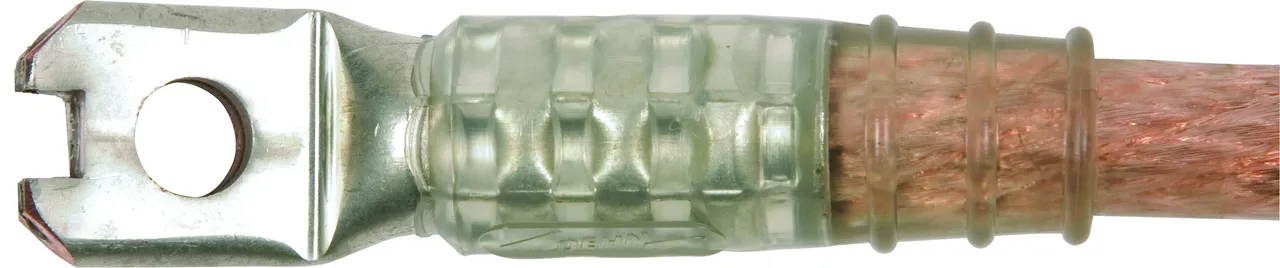

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Phasenschraubklemme mit Federvorspannung.

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

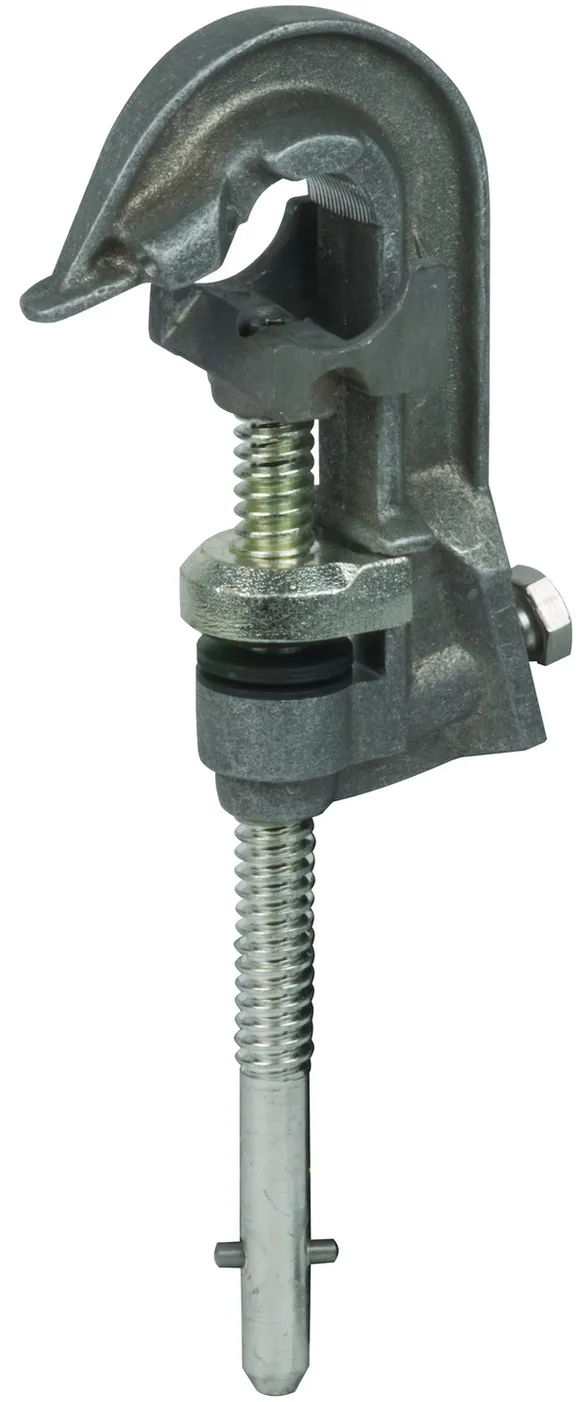

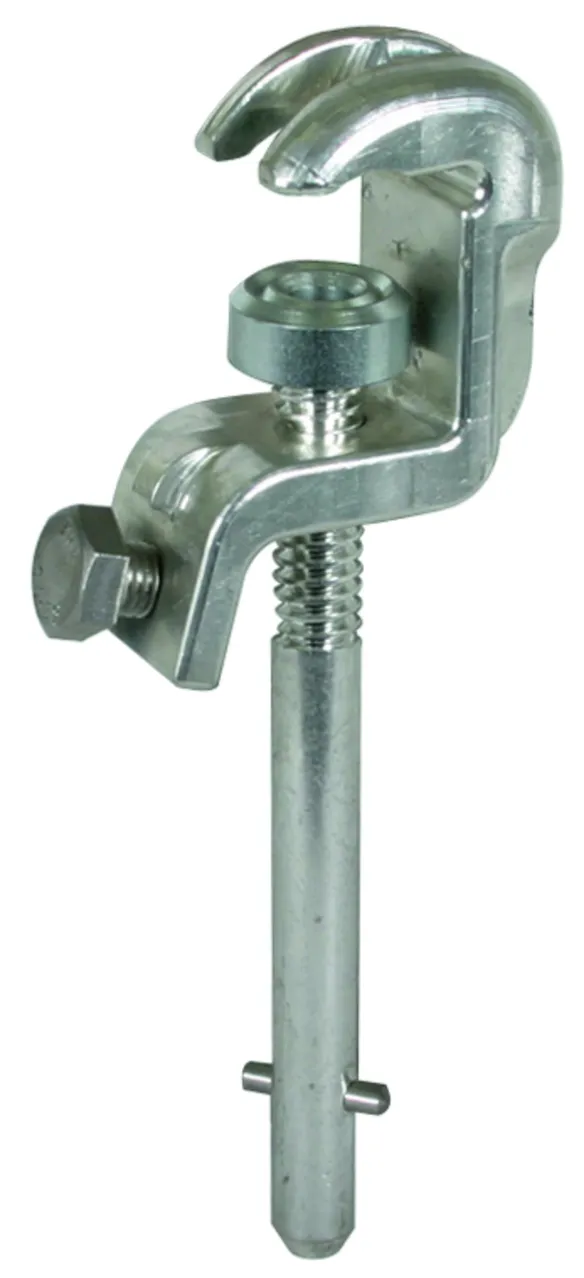

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produkte

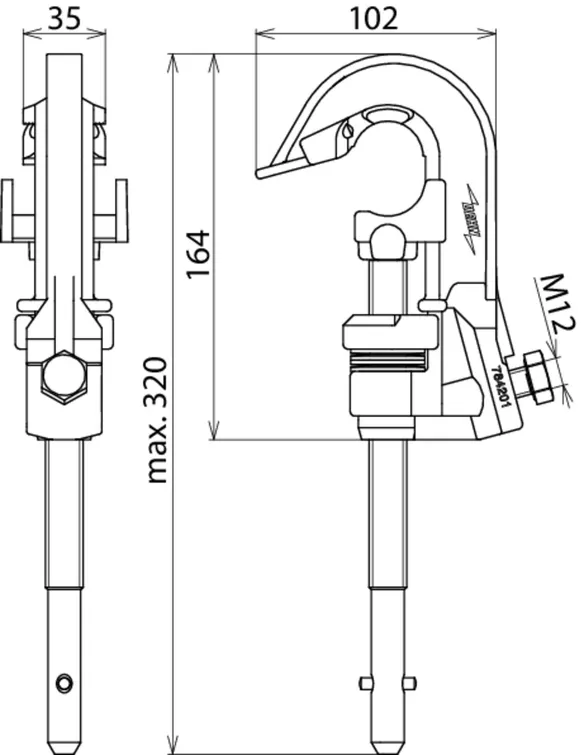

Art.-Nr. 784201 PSK 4 30 SQL

GTIN 4013364006591, Zolltarifnr.: 85359000, Bruttogewicht: 880.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

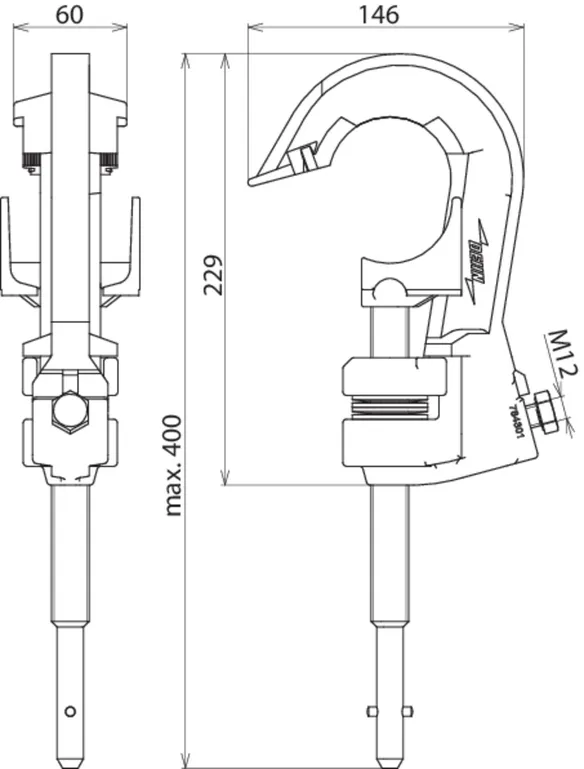

Art.-Nr. 784301 PSK 10 65 SQL

GTIN 4013364006553, Zolltarifnr.: 85359000, Bruttogewicht: 1.70 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

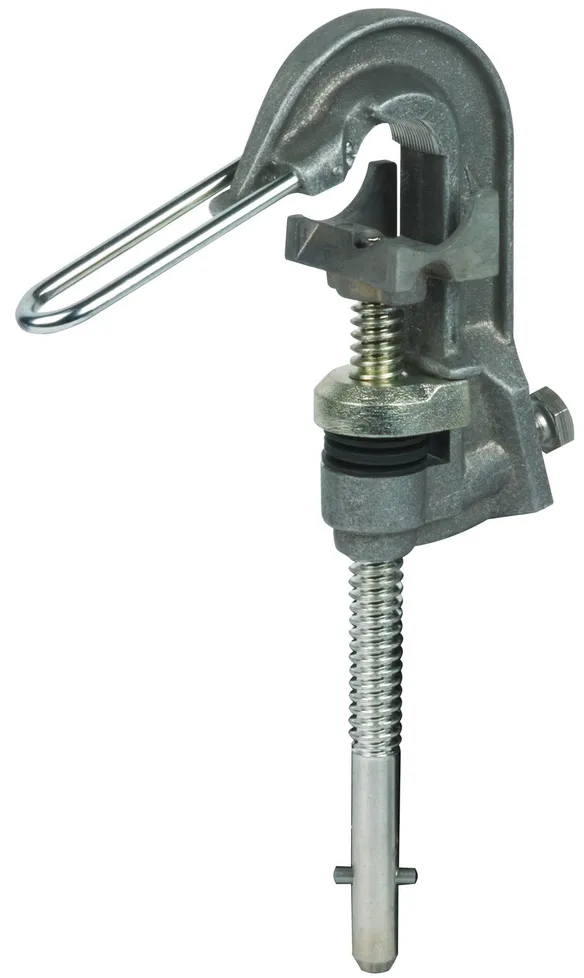

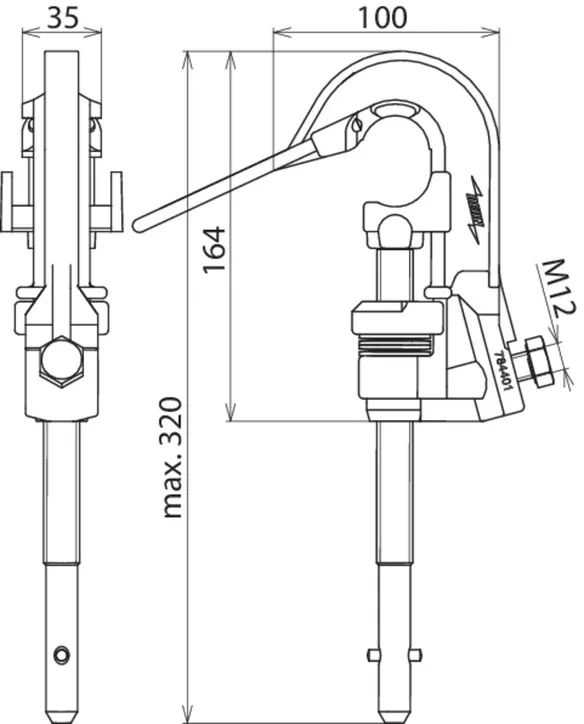

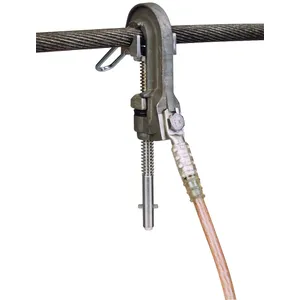

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Produkte

Art.-Nr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Zolltarifnr.: 85359000, Bruttogewicht: 1.47 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

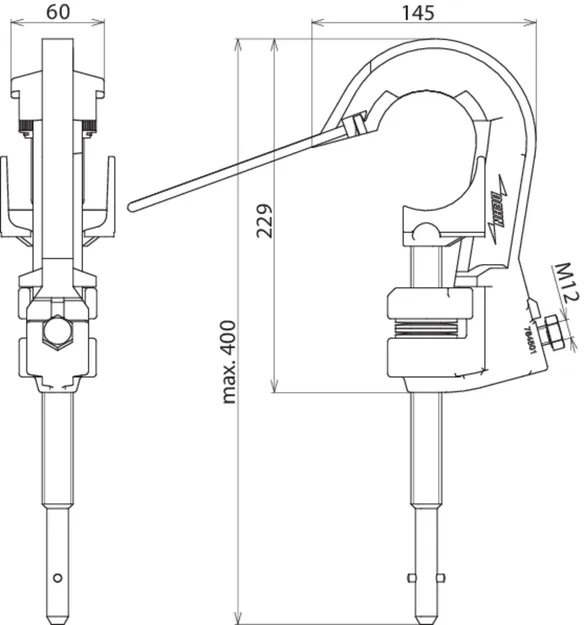

Art.-Nr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Zolltarifnr.: 85359000, Bruttogewicht: 2.12 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

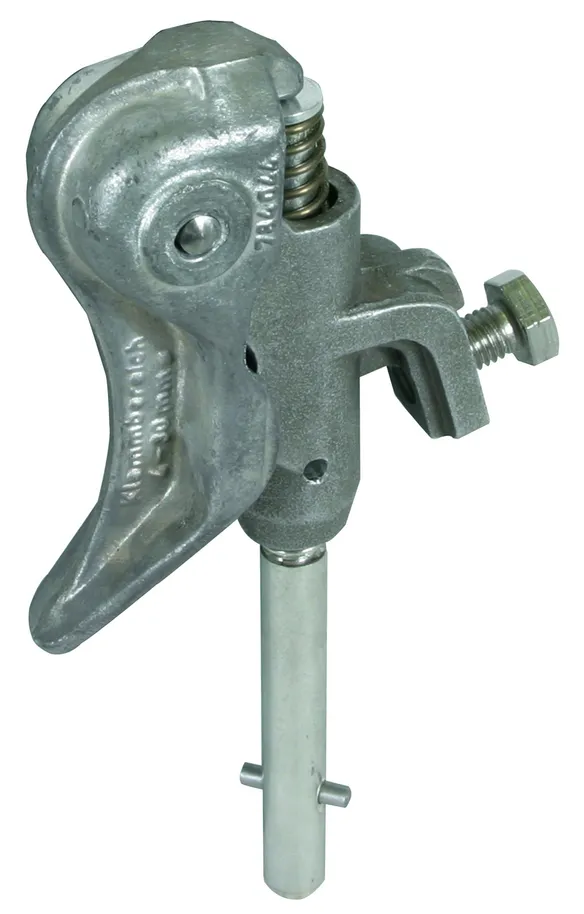

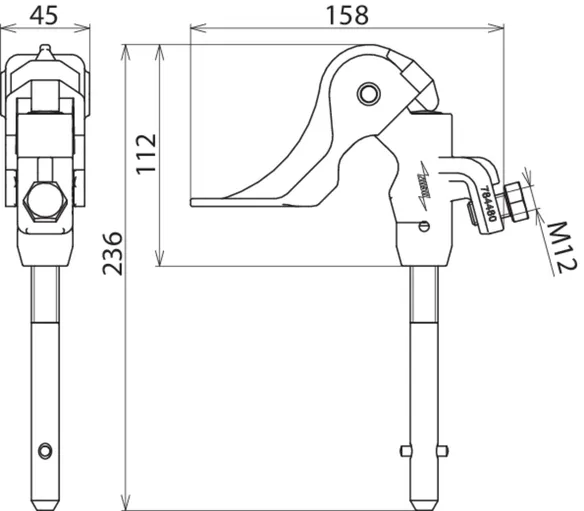

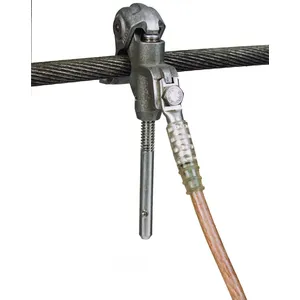

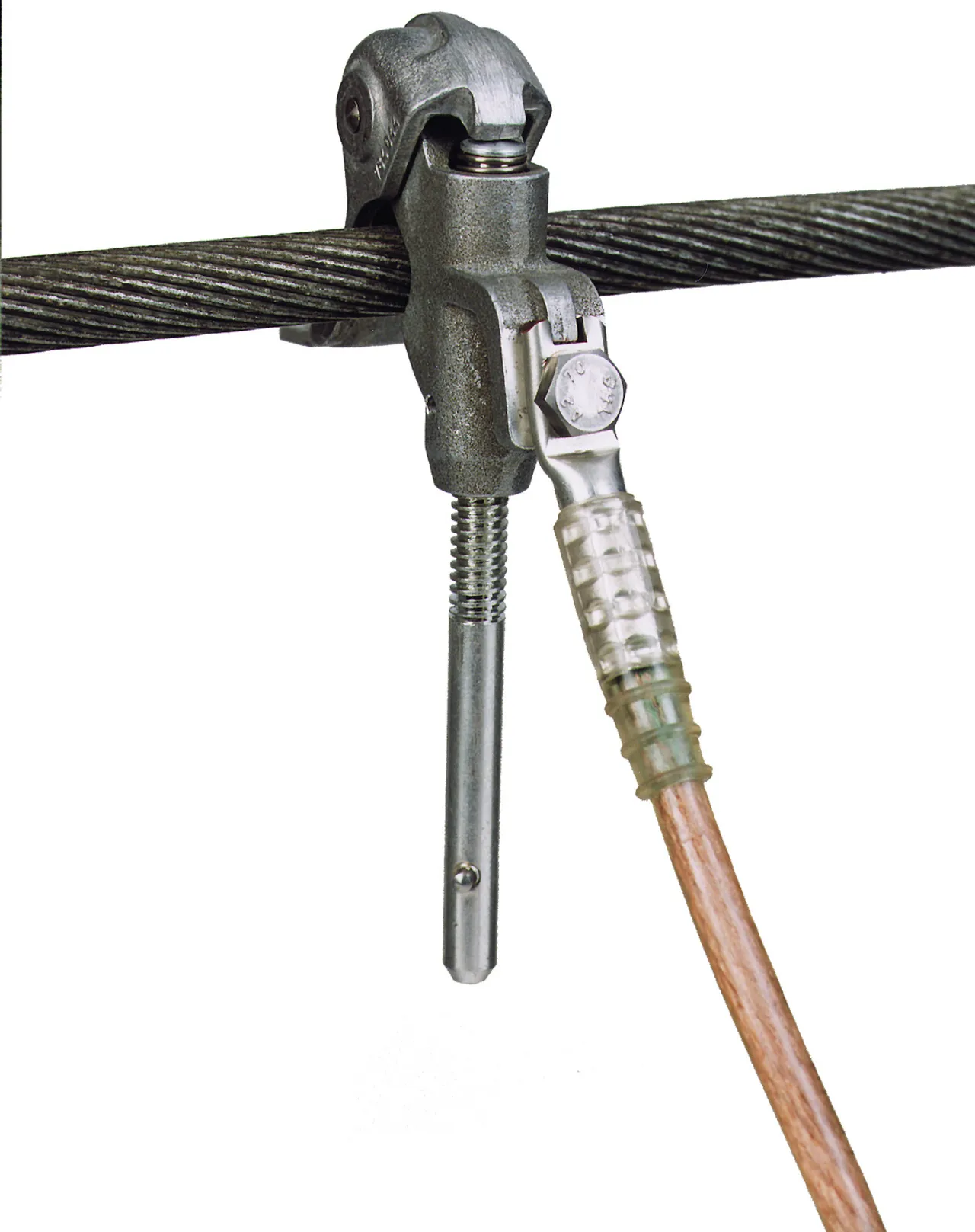

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Produkt

Art.-Nr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Zolltarifnr.: 85359000, Bruttogewicht: 600.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

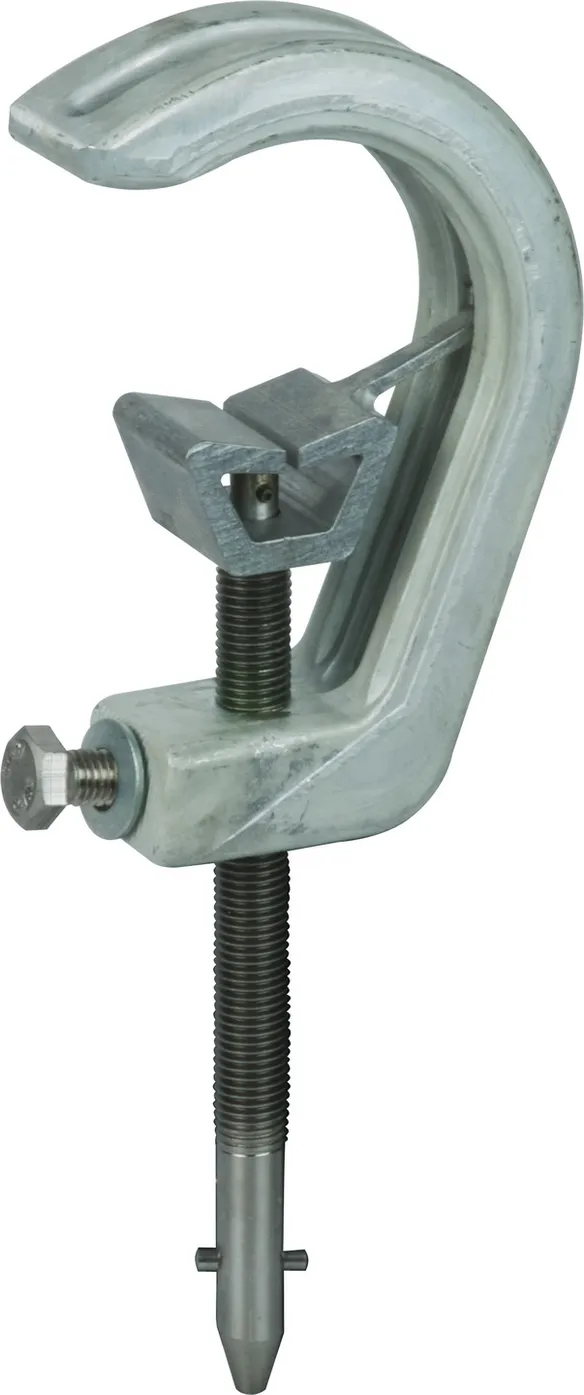

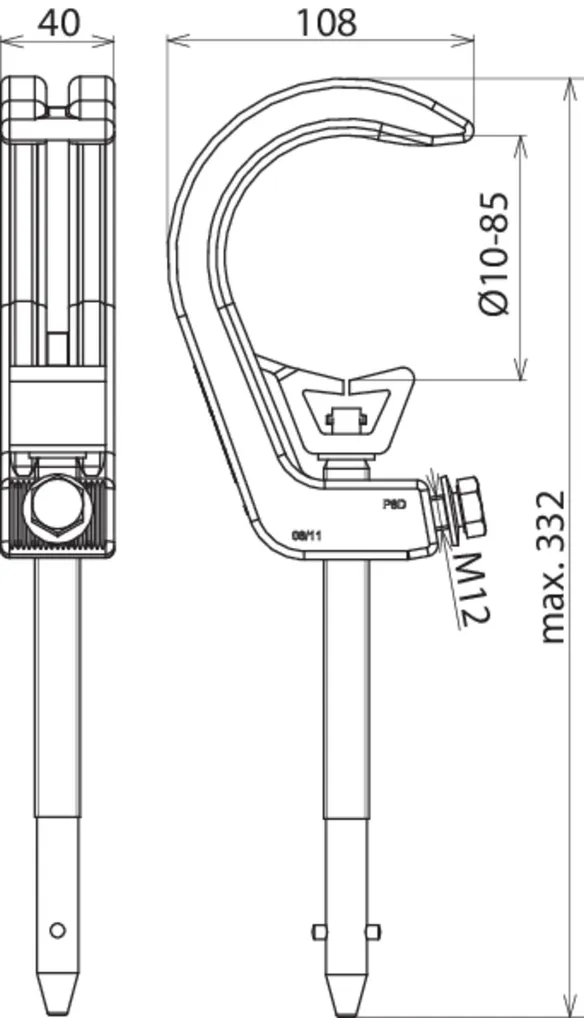

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produkt

Art.-Nr. 784085 PSK 10 85 SQL

GTIN 4013364018686, Zolltarifnr.: 85359000, Bruttogewicht: 872.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

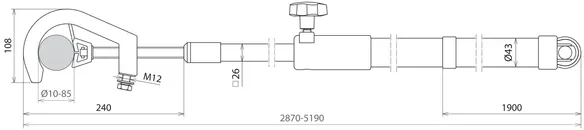

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Produkt

Art.-Nr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Zolltarifnr.: 82055980, Bruttogewicht: 5.71 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

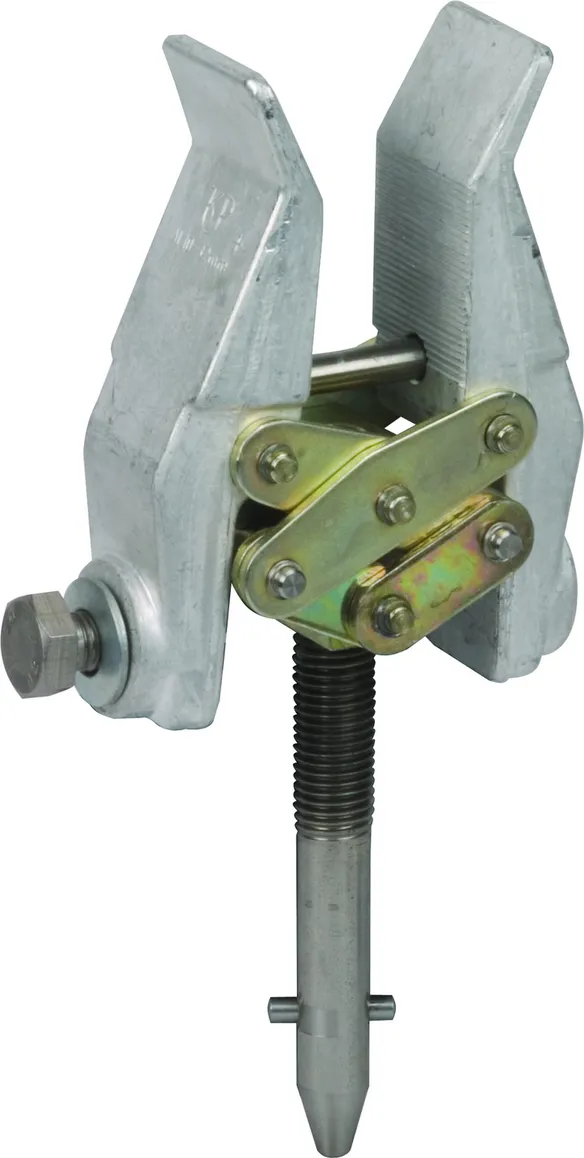

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Produkt

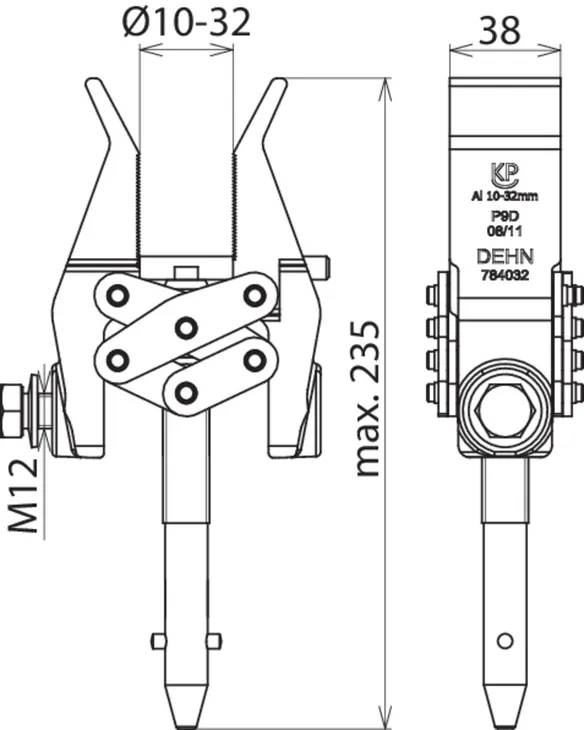

Art.-Nr. 784032 PSK 10 32 SQL

GTIN 4013364018679, Zolltarifnr.: 85359000, Bruttogewicht: 969.40 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

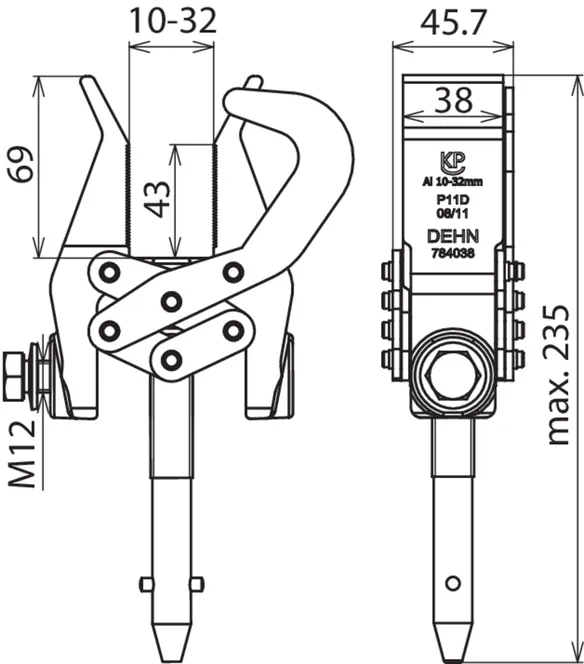

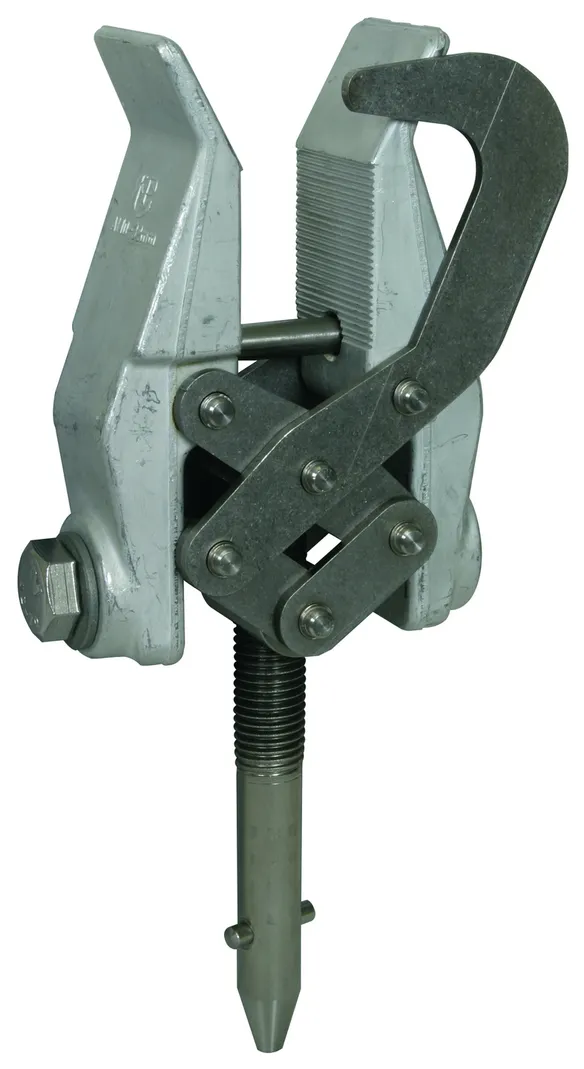

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Produkt

Art.-Nr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Zolltarifnr.: 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

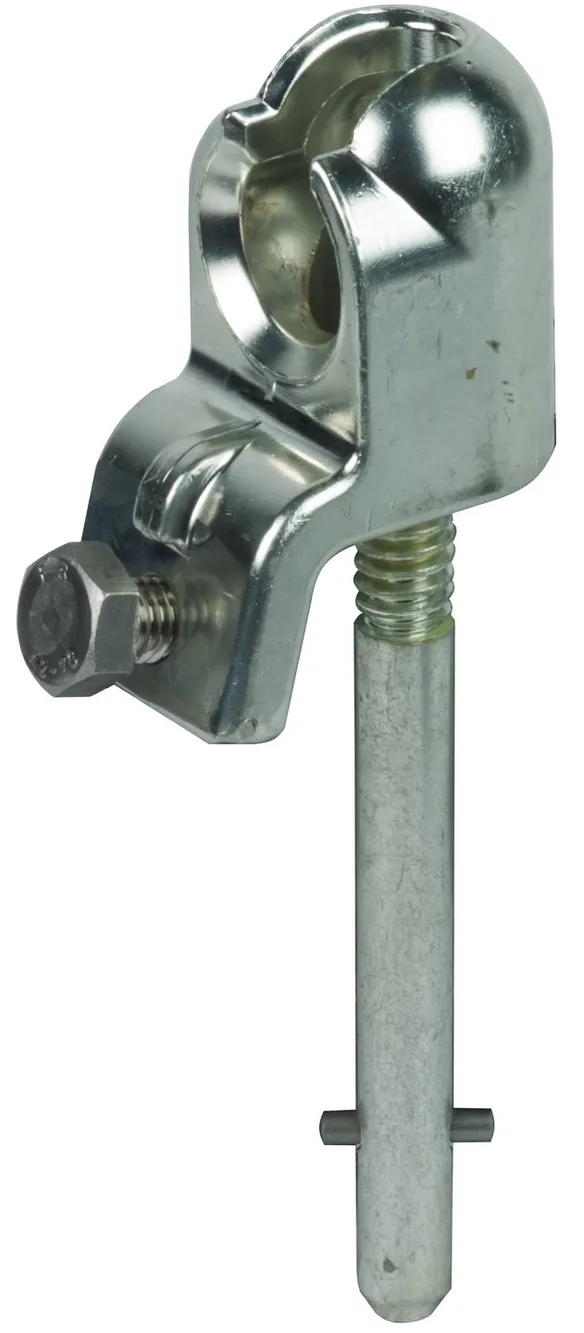

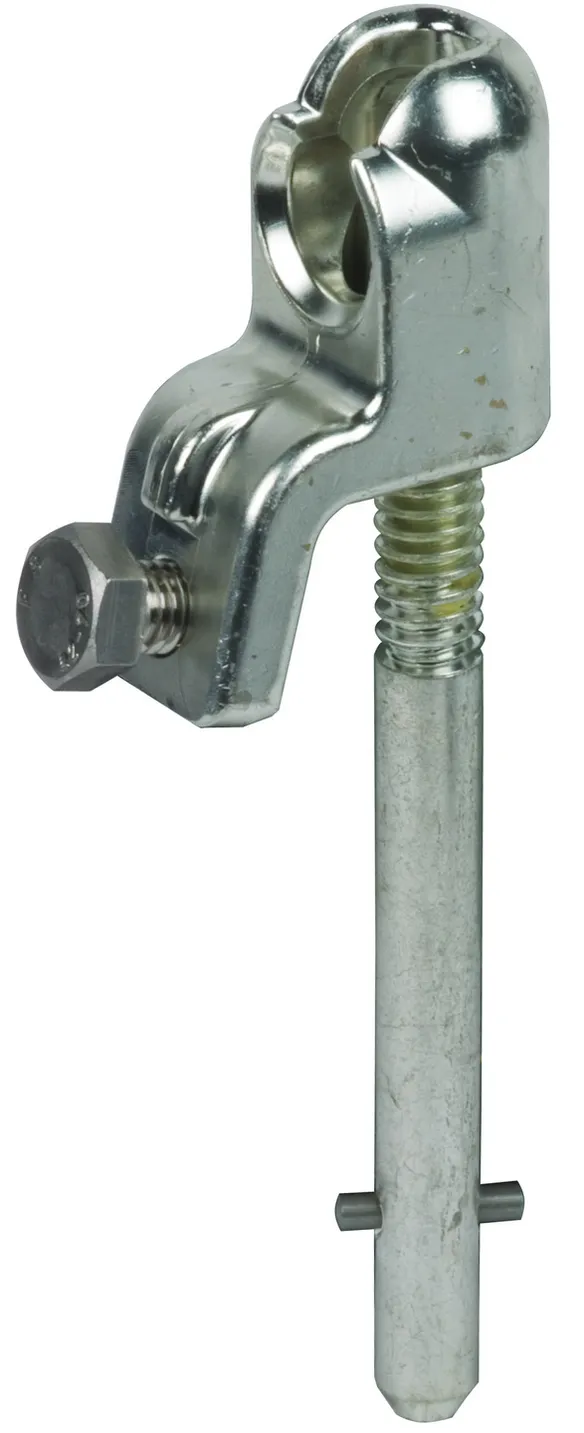

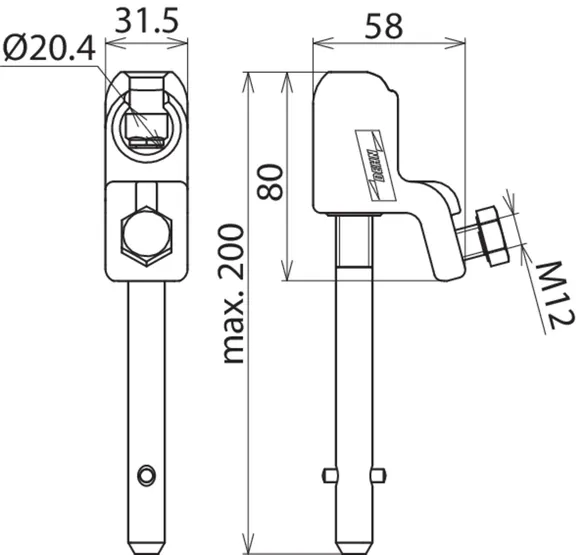

Kugelkopfhaube starr

2 Produkte

Art.-Nr. 772314 KKH 20 SQL

GTIN 4013364080171, Zolltarifnr.: 85359000, Bruttogewicht: 446.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

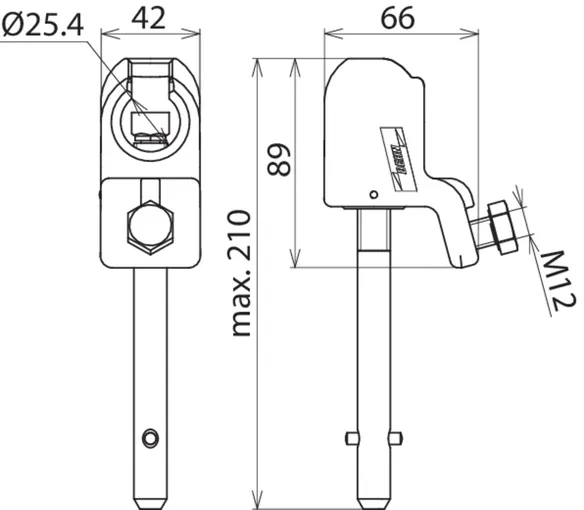

Art.-Nr. 772324 KKH 25 SQL

GTIN 4013364080188, Zolltarifnr.: 85359000, Bruttogewicht: 719.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Universalklemme

2 Produkte

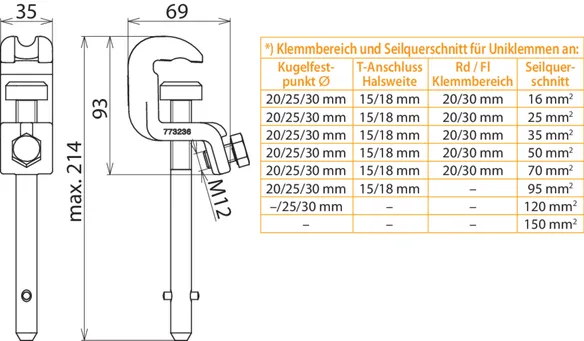

Art.-Nr. 773236 UK 25 SQL

GTIN 4013364114579, Zolltarifnr.: 85359000, Bruttogewicht: 713.50 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

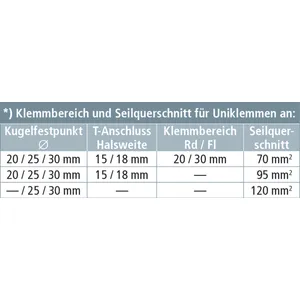

^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

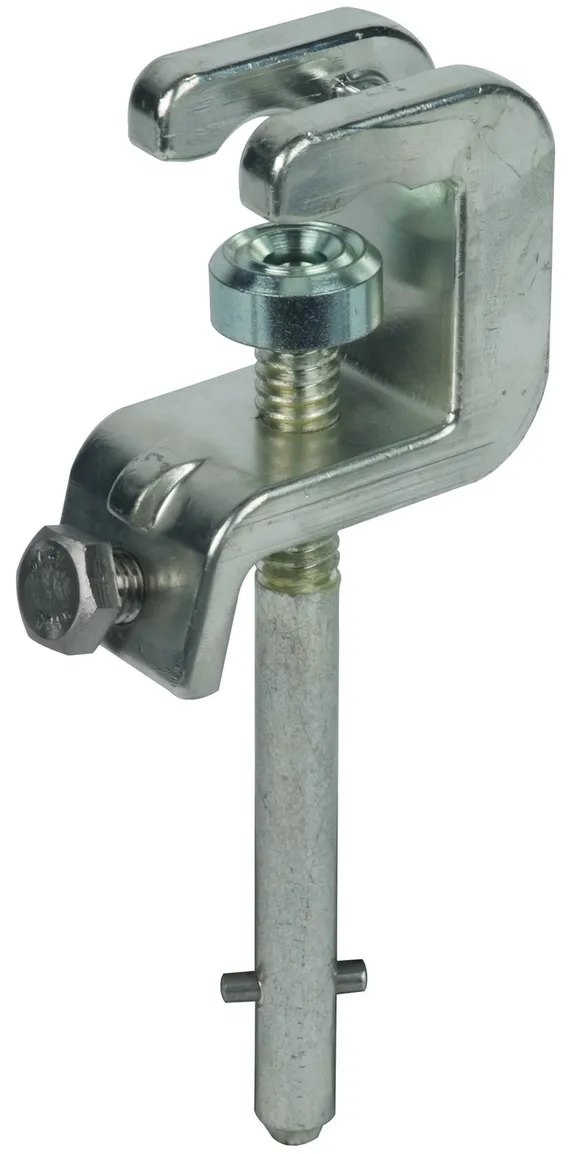

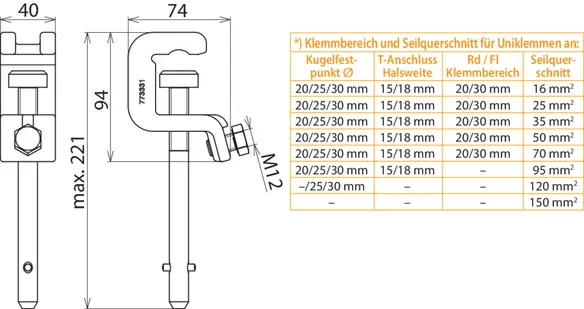

Art.-Nr. 773331 UK 30 SQL

GTIN 4013364069244, Zolltarifnr.: 85359000, Bruttogewicht: 793.00 g, VPE: 1.00 Stk.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

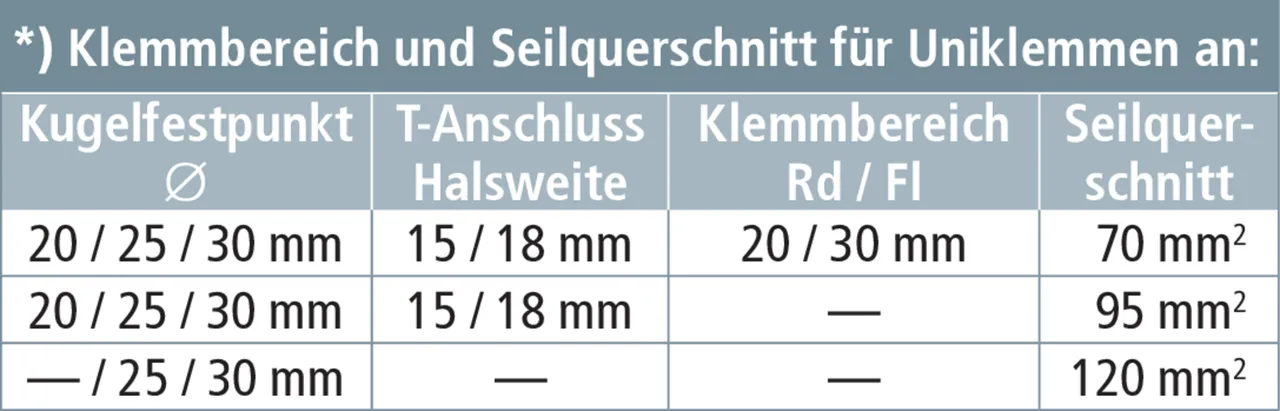

^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Phasenseitige Anschlusselemente für Freileitungen

Details

Phasenschraubklemme Normalausführung

Art.-Nr. 784201 PSK 4 30 SQL

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 784301 PSK 10 65 SQL

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Phasenschraubklemme mit Einhängehilfe

Art.-Nr. 784401 PSK 4 30 SQL EH

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 784501 PSK 10 65 SQL EH

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Phasenschraubklemme mit Federvorspannung

Art.-Nr. 784480 PSK FV 4 30 SQL

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Phasenschraubklemme mit großem Klemmbereich

Art.-Nr. 784085 PSK 10 85 SQL

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Art.-Nr. 769511 ESTC PSK 5000 SN7249

Sie müssen angemeldet sein um 769511m_D.dxf herunterzuladen.

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Phasenschraubklemme

Art.-Nr. 784032 PSK 10 32 SQL

Sie müssen angemeldet sein um 784032.stp herunterzuladen.

Sie müssen angemeldet sein um 784032.igs herunterzuladen.

Sie müssen angemeldet sein um 784032.dwg herunterzuladen.

Sie müssen angemeldet sein um 784032.jt herunterzuladen.

Sie müssen angemeldet sein um 784032m_D.dxf herunterzuladen.

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Phasenschraubklemme mit Sicherungsbügel

Art.-Nr. 784038 PSK 10 32 SQL SB

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Kugelkopfhaube starr

Art.-Nr. 772314 KKH 20 SQL

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772324 KKH 25 SQL

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Universalklemme

Art.-Nr. 773236 UK 25 SQL

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773331 UK 30 SQL

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Artikel 773331 wurde zum Warenkorb hinzugefügt.
