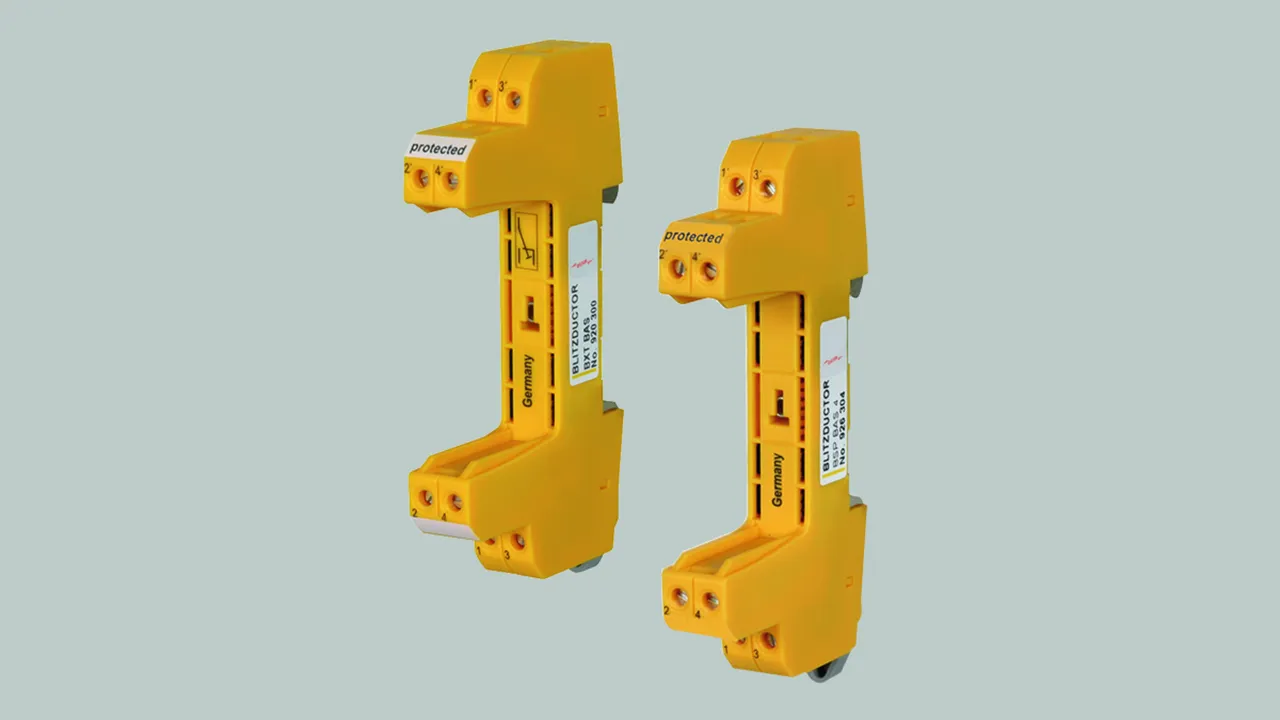

BLITZDUCTOR – Basisteile
:quality(98)/www.elvatec.ch/store/f/61779792/HDVORSCHAU/920300_926304_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/61779792/HDVORSCHAU/920300_926304_16-9.jpg)
- Universelle Basisteile für Ableiter-Module der Serie BLITZDUCTOR XT/XTU/SP
- Zwei Basisteile mit bzw. ohne Signaltrennung bei gezogenem Ableiter-Modul
- Anschluss von bis zu vier Adern

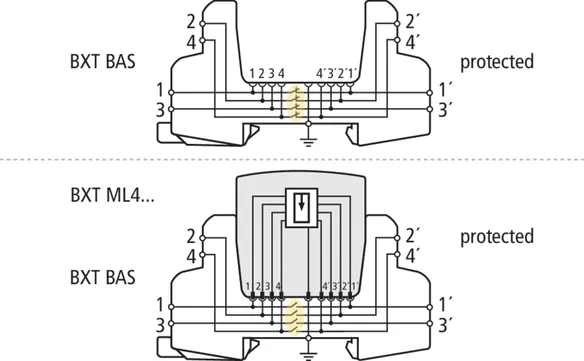

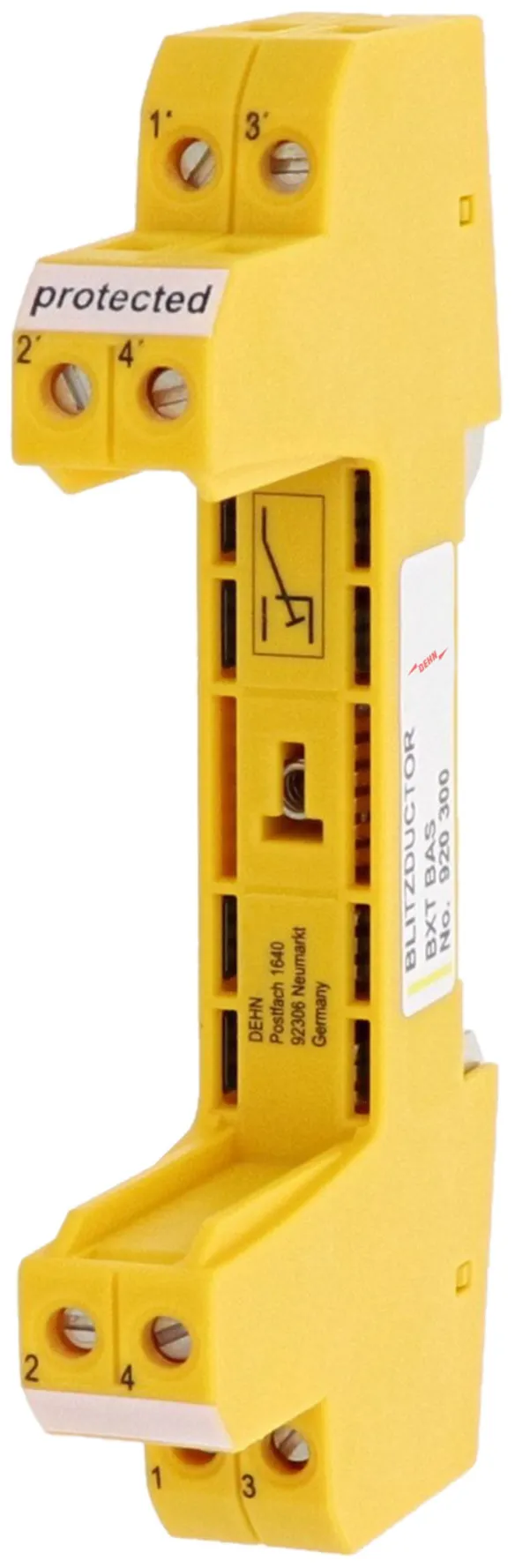

BXT BAS
BLITZDUCTOR XT-Basisteil als sehr platzsparende, vierpolige, universelle Durchgangsklemme zur Aufnahme eines Ableiter-Moduls, ohne Signaltrennung bei gezogenem Ableiter-Modul. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels einer Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Ableiter-Module.
1 Produkt
Art.-Nr. 920300 BXT BAS
GTIN 4013364109179, Zolltarifnr. (EU): 85369010, Bruttogewicht: 46.00 g, VPE: 1.00 Stk.
Vorgänger:quality(98)/www.elvatec.ch/store/f/61779883/HDVORSCHAU/920300.jpg)
:quality(98)/www.elvatec.ch/store/f/61779883/HDVORSCHAU/920300.jpg)
:quality(98)/www.elvatec.ch/store/f/61779884/HDVORSCHAU/920300p.jpg)
:quality(98)/www.elvatec.ch/store/f/61779884/HDVORSCHAU/920300p.jpg)
:quality(98)/www.elvatec.ch/store/f/61779885/HDVORSCHAU/920300m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/61779885/HDVORSCHAU/920300m_D.jpg)
Technische Daten
| Montage auf | 35 mm Hutschiene nach EN 60715 |
| Anschlussquerschnitt eindrähtig | 0,08-4 mm2 |
| Anschlussquerschnitt feindrähtig | 0,08-2,5 mm2 |
| Anzugsdrehmoment (Anschlussklemmen) | 0,4 Nm |
| Erdung über | 35 mm Hutschiene nach EN 60715 |
| Zulassungen | CSA, UL 497B, ATEX, IECEx, CCC *) |
| *) nur in Verbindung mit zugelassenem Ableiter-Modul | |

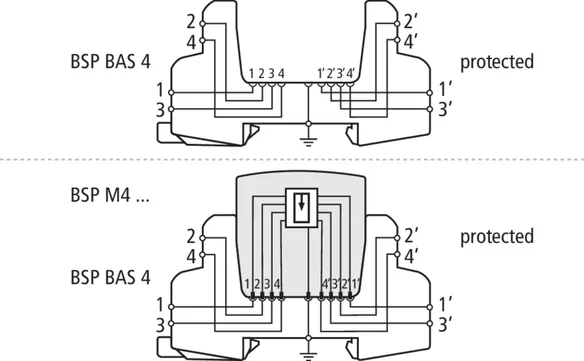

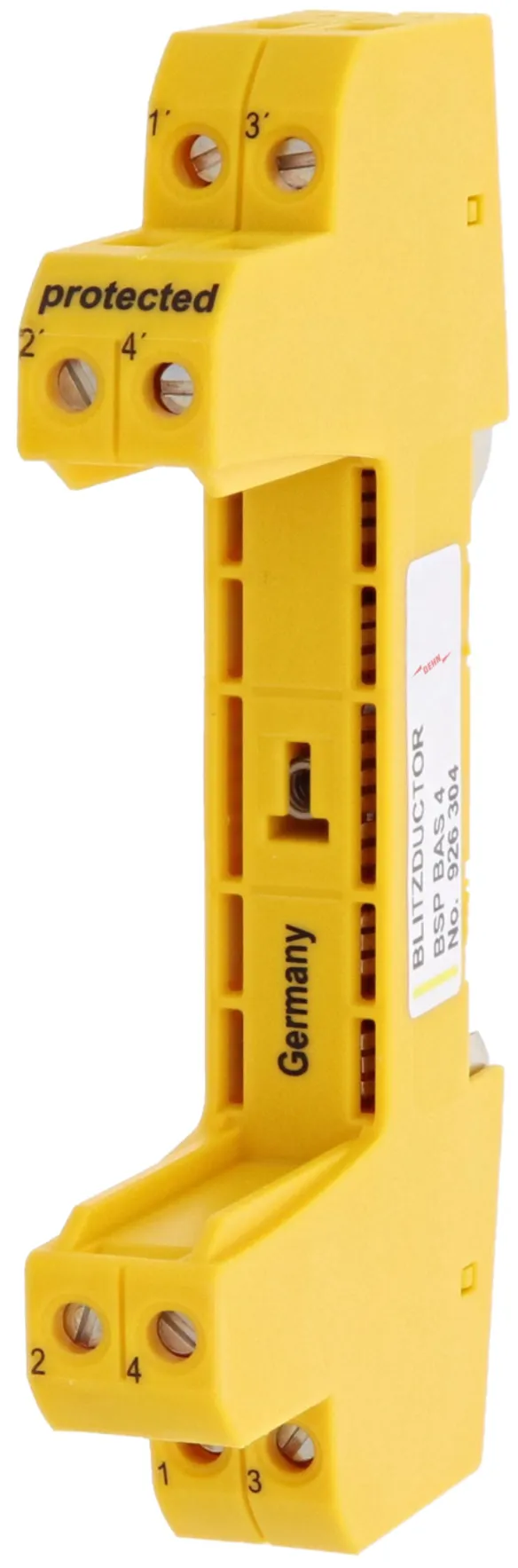

BSP BAS 4
BLITZDUCTOR SP-Basisteil als sehr platzsparende, vierpolige, universelle Anschlussklemme zur Aufnahme eines Ableiter-Moduls, mit Signaltrennung bei gezogenem Ableiter-Modul. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels einer Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Ableiter-Module.
1 Produkt
Art.-Nr. 926304 BSP BAS 4
GTIN 4013364157125, Zolltarifnr. (EU): 85369010, Bruttogewicht: 54.00 g, VPE: 1.00 Stk.
:quality(98)/www.elvatec.ch/store/f/61779920/HDVORSCHAU/926304.jpg)
:quality(98)/www.elvatec.ch/store/f/61779920/HDVORSCHAU/926304.jpg)
:quality(98)/www.elvatec.ch/store/f/61779921/HDVORSCHAU/926304p.jpg)
:quality(98)/www.elvatec.ch/store/f/61779921/HDVORSCHAU/926304p.jpg)
:quality(98)/www.elvatec.ch/store/f/61779922/HDVORSCHAU/920300m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/61779922/HDVORSCHAU/920300m_D.jpg)
Technische Daten
| Montage auf | 35 mm Hutschiene nach EN 60715 |
| Anschlussquerschnitt eindrähtig | 0,08-4 mm2 |
| Anschlussquerschnitt feindrähtig | 0,08-2,5 mm2 |
| Anzugsdrehmoment (Anschlussklemmen) | 0,4 Nm |
| Erdung über | 35 mm Hutschiene nach EN 60715 |
| Zulassungen | UL 497B, CSA *) |
| *) nur in Verbindung mit zugelassenem Ableiter-Modul | |
