Dachsparrenhalter

Zum seitlichen Befestigen von
  • HVI light plus Leitung im Stützrohr verlegt (Ø40 mm)
  • HVI Leitung im Stützrohr verlegt (Ø50 mm),
  • sowie zur Aufsatzbefestigung der Stützrohre und der Unterdachverlegung von der HVI Leitung oder der HVI light plus Leitung.

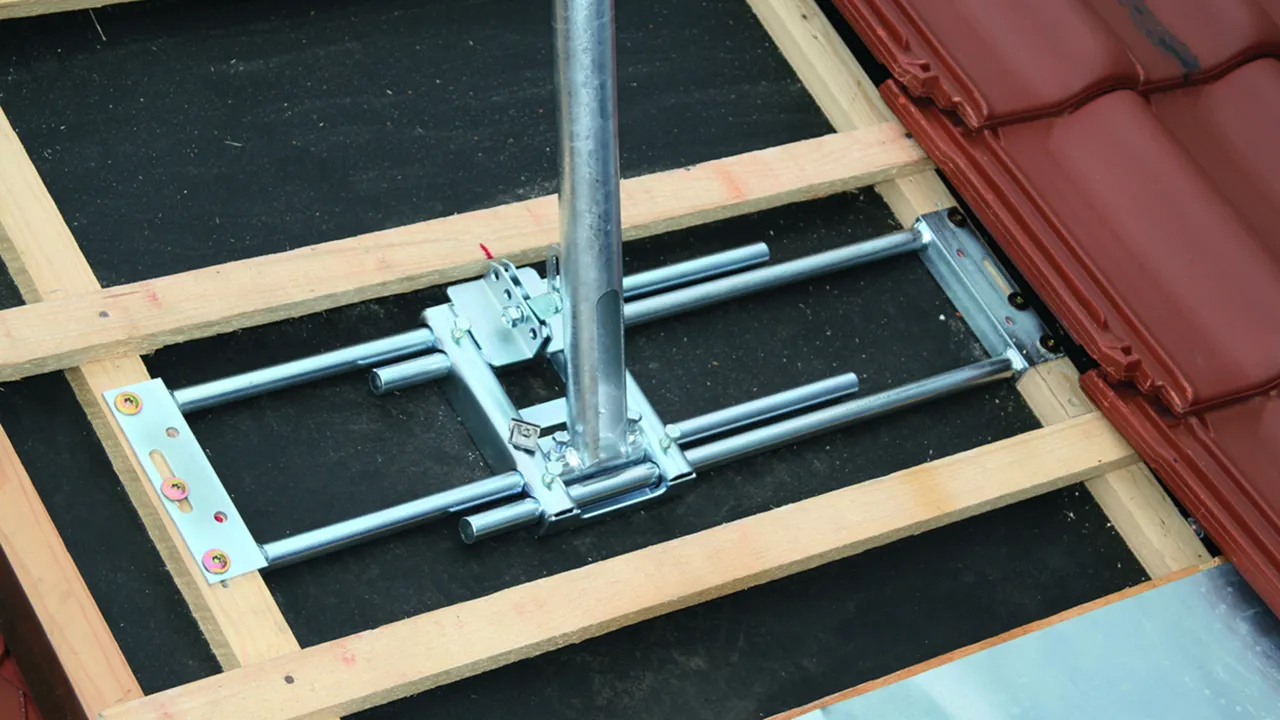

Der Dachsparrenhalter kann auf geeignete, tragfähige Unterkonstruktionen montiert werden.Der Dachsparrenhalter ist konzipiert für ein eingeleitetes Moment bis 320 Nm.Die Montage erfolgt von außen und wird direkt oder durch die Konterlattung mit dem Sparren verschraubt.Der Dachsparrenhalter kann nicht bei Aufdachdämmungen und nur bedingt bei Biberschwanz-Dachziegeln eingesetzt werden.Hinweis: Die Montagesituation ist bauseits mit dem Gebäudeerrichter abzuklären.

1 Produkt

Art.-Nr. 105240 DASH D48 AS600.750 STTZN

GTIN 4013364135116, Zolltarifnr.: 73089098, Bruttogewicht: 7.23 kg, VPE: 1.00 Stk.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105240.stp

      Sie müssen angemeldet sein um 105240.stp herunterzuladen.

      Login
    • 105240.igs

      Sie müssen angemeldet sein um 105240.igs herunterzuladen.

      Login
    • 105240.jt

      Sie müssen angemeldet sein um 105240.jt herunterzuladen.

      Login
    • 105240.dwg

      Sie müssen angemeldet sein um 105240.dwg herunterzuladen.

      Login
    • 105240m_D.dxf

      Sie müssen angemeldet sein um 105240m_D.dxf herunterzuladen.

      Login

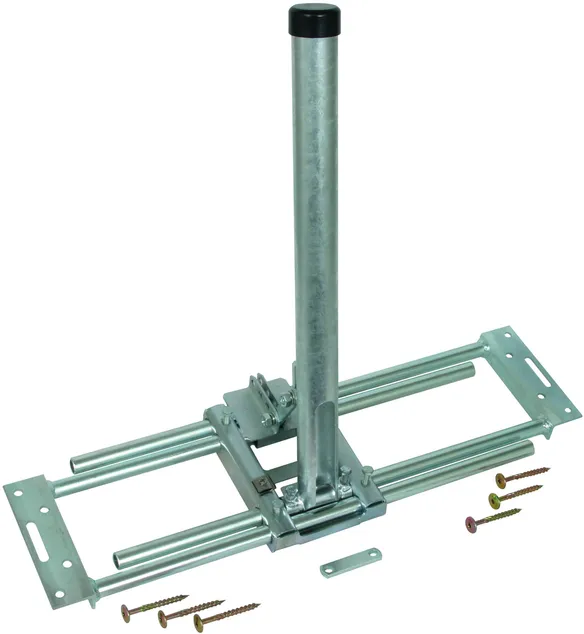

Dachsparrenhalter St/tZn
Dachsparrenhalter zum Befestigen
von Fangstangen und Stützrohren
Mit Kabeldurchführung für DEHNconductor-Syteme
(inkl. Befestigungsschrauben)
Werkstoff: St/tZn
Verstellbereich: 600-750 mm
Dachneigung: 20-50°
Durchmesser Ø Aufnahmerohr: 48 mm
Durchmesser Ø Kabeldurchführung im Aufnahmerohr: 25 mm

Fabrikat: DEHN
Typ: DASH D48 AS600.750 STTZN
Art.-Nr.: 105240
oder gleichwertig.

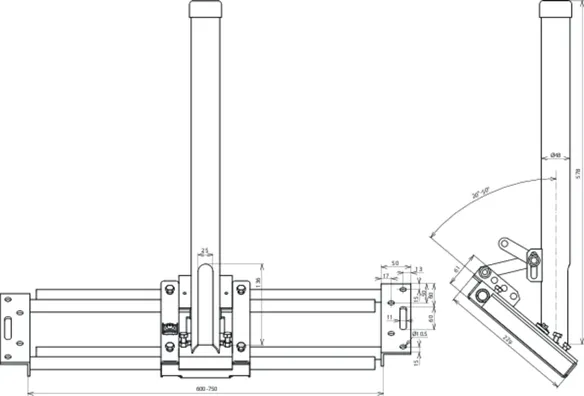

Technische Daten

Werkstoff St/tZn
Verstellbereich 600-750 mm
Dachneigung 20-50°
Durchmesser Ø Aufnahmerohr 48 mm
Befestigungsschraube l 8 x 120 mm
