DEHNgap C S

Speziell für den Einsatz im TT-System in der 3+1- und 1+1-Schaltung nach E DIN VDE 0100-534 zwischen Neutralleiter N und Schutzleiter PE
Hohes Ableitvermögen
Zweiteilig, bestehend aus Basisteil und gestecktem Funkenstrecken-Schutzmodul
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Mit Fernmeldekontakt für Überwachungseinrichtung
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulentriegelungssystem mit Modulentriegelungstaste
Vibrations- und schockgeprüft nach EN 60068-2

DEHNgap C S (FM)

N-PE-Überspannungs-Ableiter; in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Produkte

Art.-Nr. 952030 DGP C S

GTIN 4013364108530, Zolltarifnr. (EU): 85363030, Bruttogewicht: 121.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

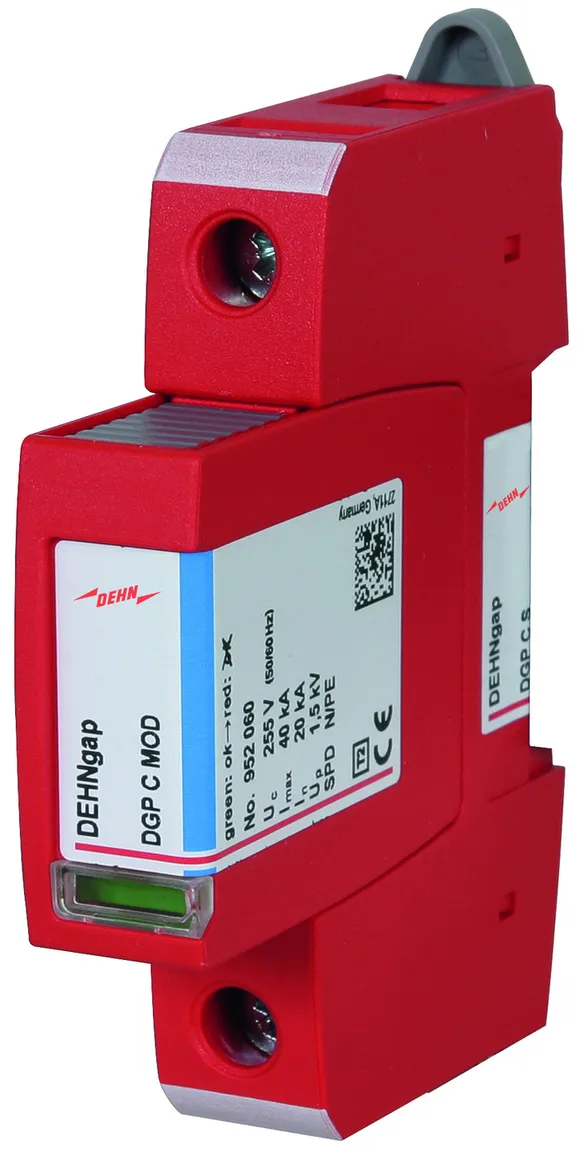

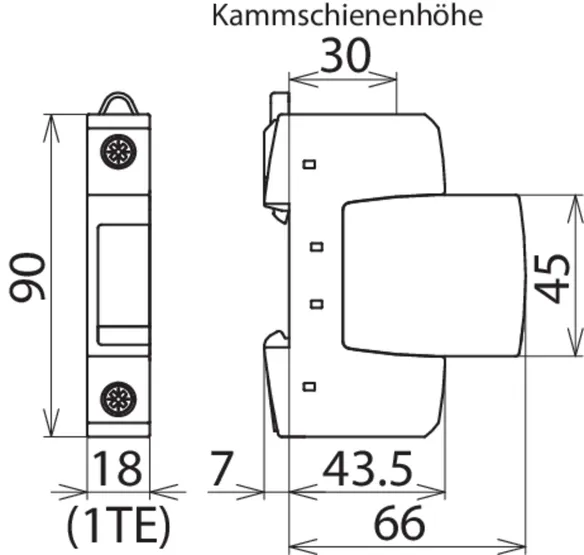

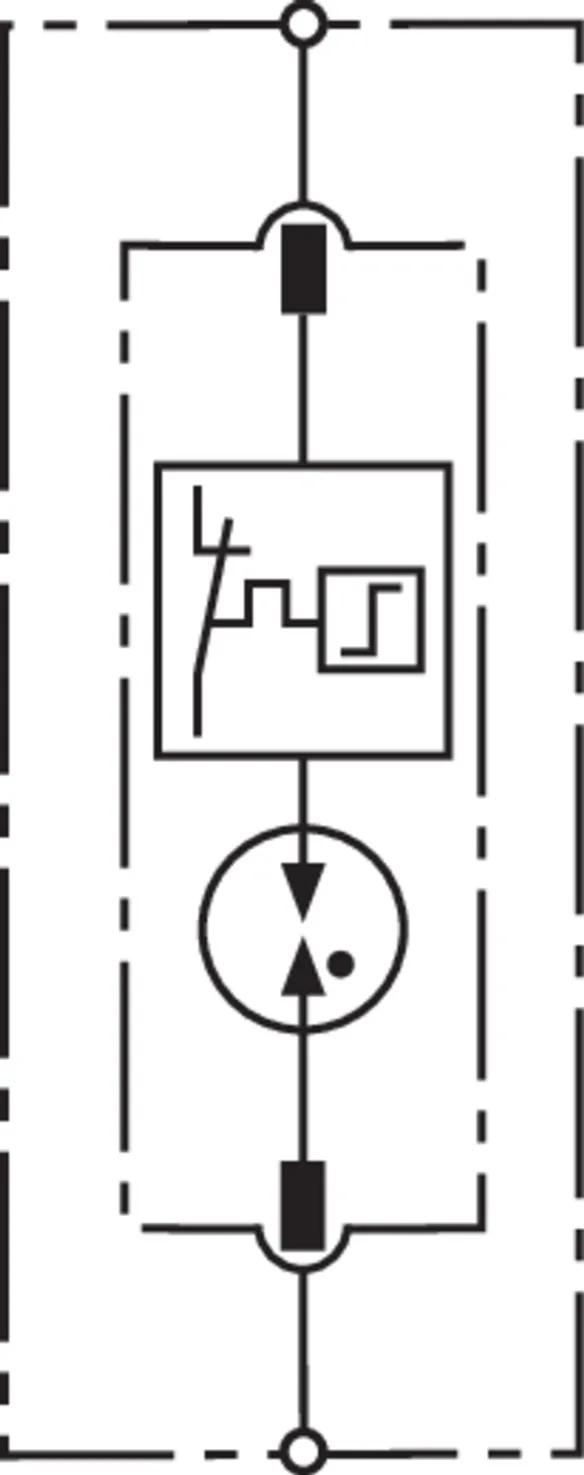

N-PE-Überspannungs-Ableiter DEHNgap C S
N-PE-Überspannungs-Ableiter, Breite 1TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Basisteil mit gestecktem Funkenstrecken-Schutzmodul
Nennableitstoßstrom (8/20): 20 kA
Blitzstoßstrom (10/350): 12 kA
Schutzpegel: <= 1,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DGP C S
Art.-Nr.: 952030
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Zulassungen	KEMA, VDE, UL


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Folgestromlöschfähigkeit (I_fi )	100 A_eff
Blitzstoßstrom (10/350 µs) (I_imp )	12 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	255 V
– Nennfrequenz AC (f_N )	16,7 Hz

Artikel 952030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952035 DGP C S FM

GTIN 4013364108547, Zolltarifnr. (EU): 85363030, Bruttogewicht: 125.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

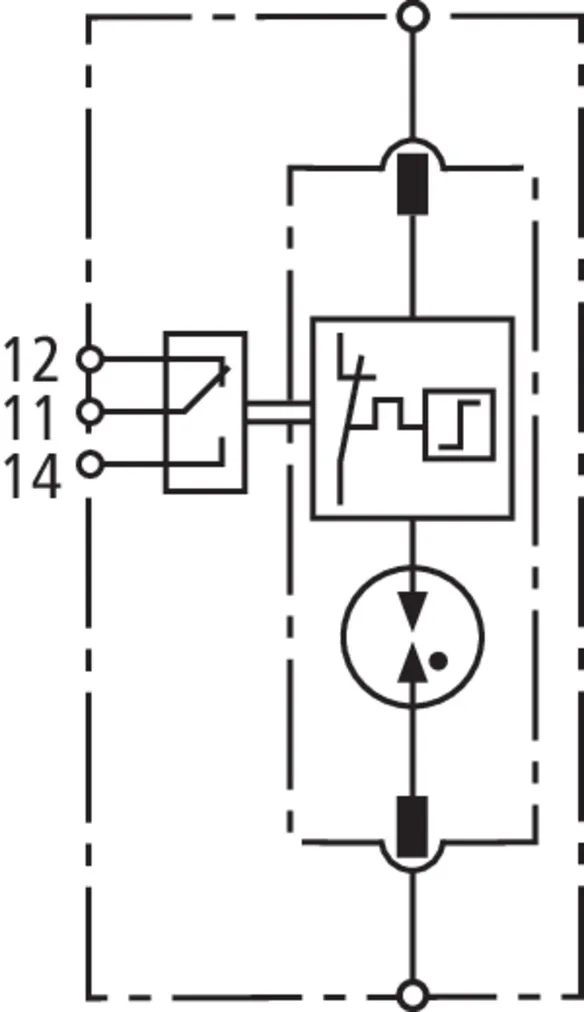

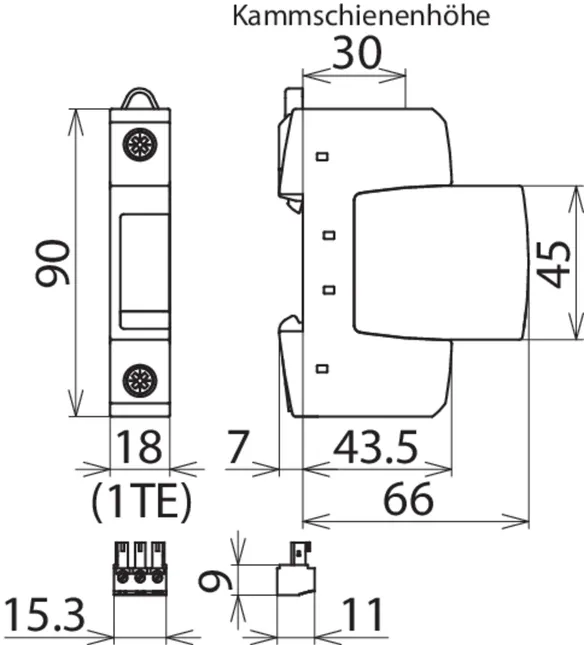

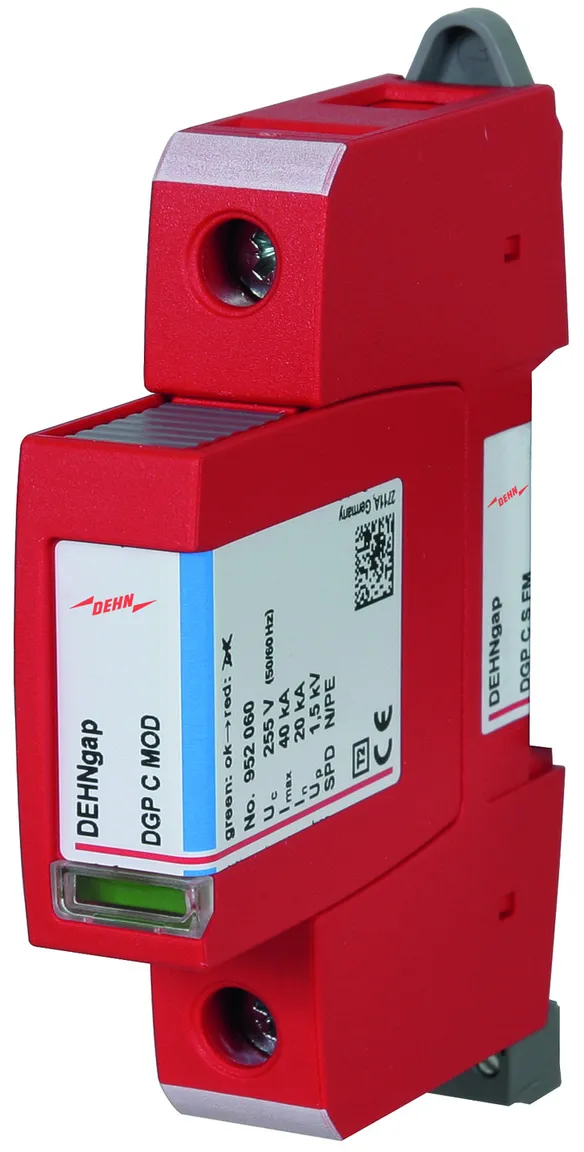

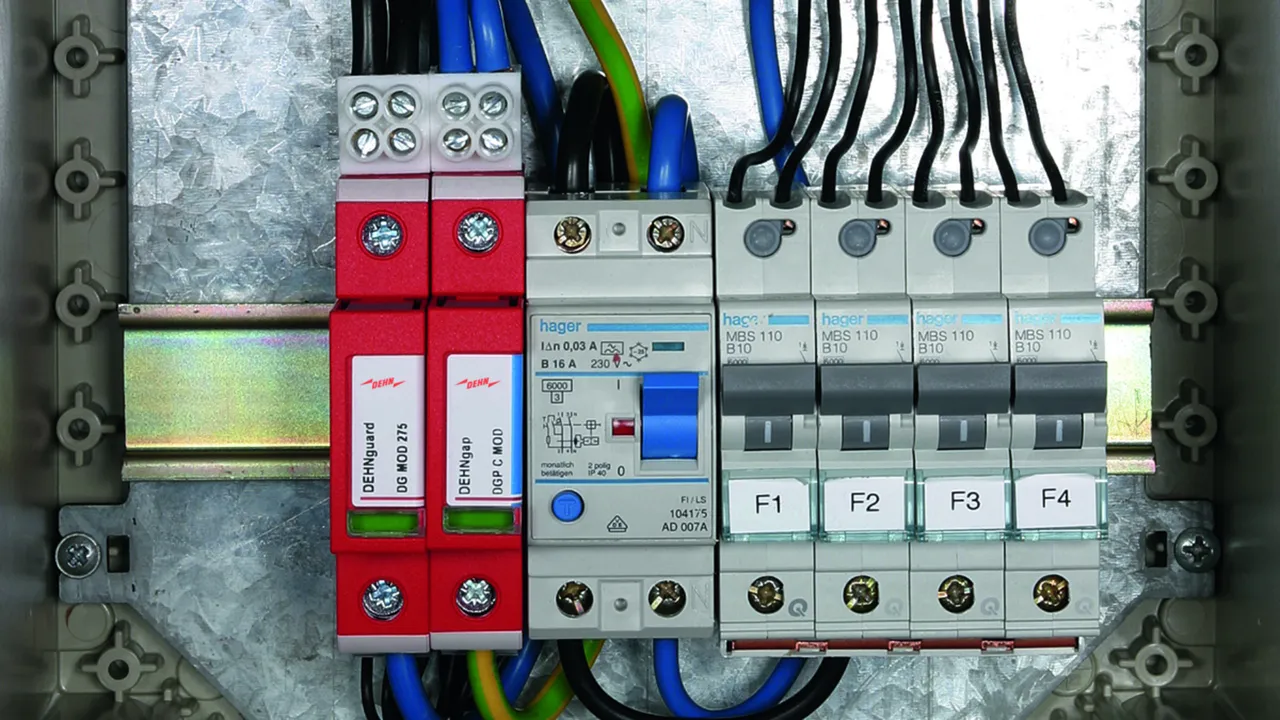

N-PE-Überspannungs-Ableiter DEHNgap C S FM
N-PE-Überspannungs-Ableiter
mit Fernmeldekontakt, Breite 1TE
Defektanzeige
Ableiter Typ 2 nach EN 61643-11
Basisteil mit gestecktem Funkenstrecken-Schutzmodul
Nennableitstoßstrom (8/20): 20 kA
Blitzstoßstrom (10/350): 12 kA
Schutzpegel: <= 1,5 kV
Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DGP C S FM
Art.-Nr.: 952035
oder gleichwertig.

Zertifikate

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Schutzpegel (U_P )	≤ 1,5 kV
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler


SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Folgestromlöschfähigkeit (I_fi )	100 A_eff
Blitzstoßstrom (10/350 µs) (I_imp )	12 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
TOV-Spannung (U_T) – Charakteristik	1200 V / 200 ms. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	1 TE, DIN 43880
Zulassungen	KEMA, VDE, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Ableitereinsatz bei 16,7 Hz - Bahnstromversorgungssystemen
– Prüfspannung AC (U_C )	255 V
– Nennfrequenz AC (f_N )	16,7 Hz

Artikel 952035 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952035 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
