DEHNsignal

Funktionsanzeige des angeschlossenen Überspannungs-Schutzgerätes
Anzeige eines Phasenausfalls
Potentialfreier Wechslerkontakt
Selektive Zustandsanzeige
Sammelstörmeldung

Details

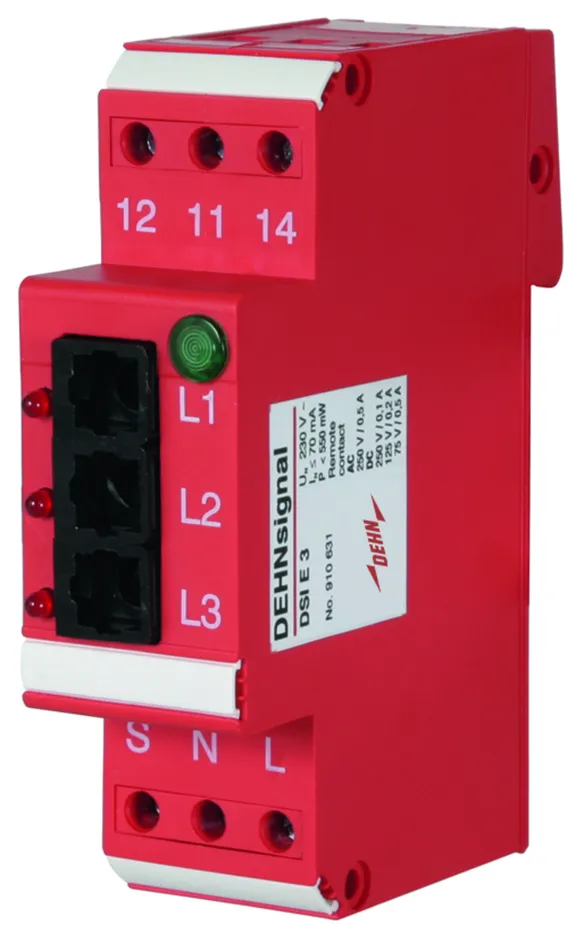

DEHNsignal E 3

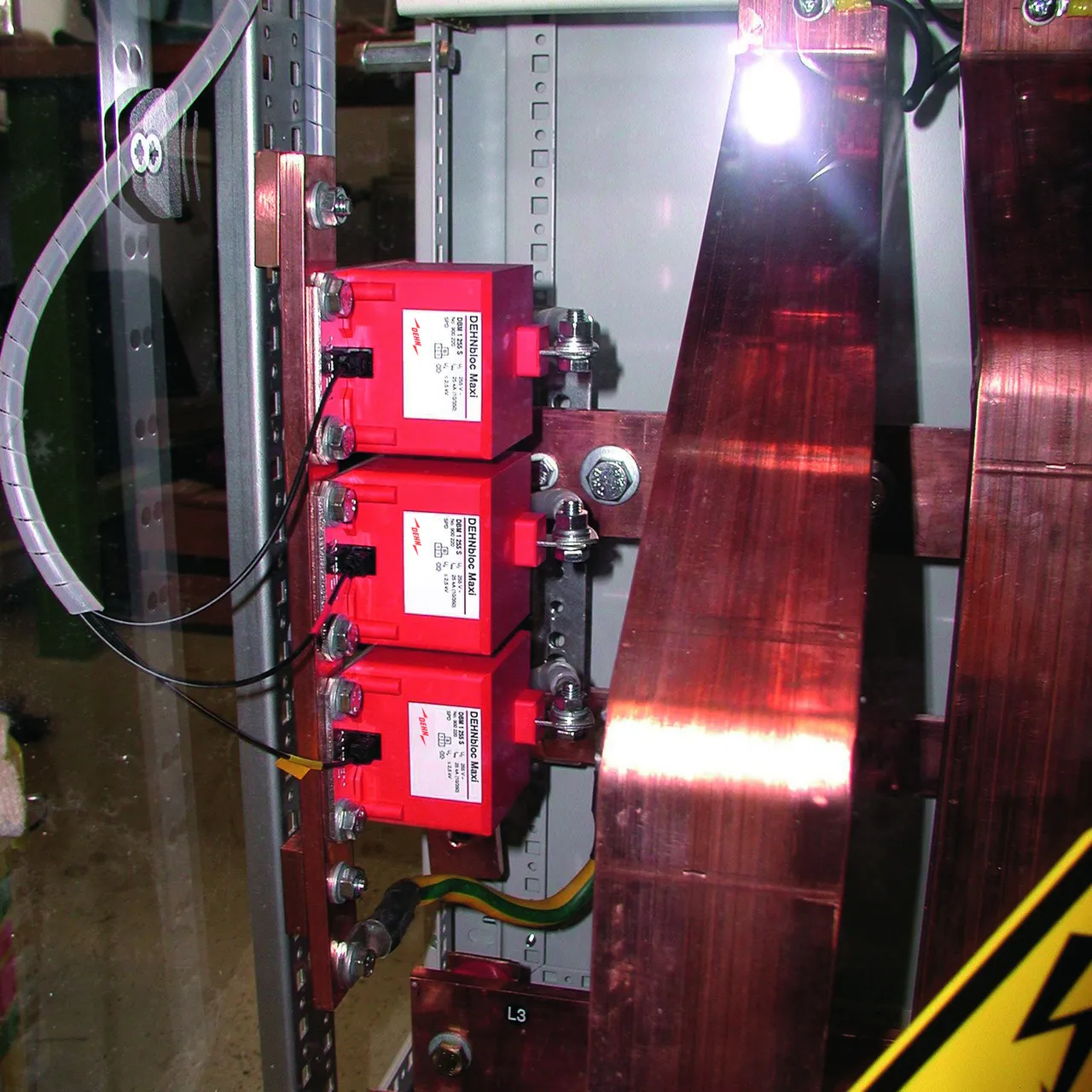

Lichtwellenleiter-Empfangsmodul zur selektiven Zustandsanzeige / Sammelstörmeldung von 3 koordinierten Blitzstrom-Ableitern DEHNbloc Maxi S und ggf. DEHNgap Maxi S in 5-Leiter-Systemen.

1 Produkt

Art.-Nr. 910631 DSI E 3

GTIN 4013364108196, Zolltarifnr. (EU): 85389091, Bruttogewicht: 126.00 g, VPE: 1.00 Stk.

Abbildungen

Weitere Information

CAD-Daten

Lichtwellenleiter-Empfangsmodul DEHNsignal E3 DSI E3
Lichtwellenleiter-Empfangsmodul zur selektiven
Zustandsanzeige / Sammelstörmeldung von 3 koordinierten
Blitzstromableitern DEHNbloc Maxi S und ggf. DEHNgap Maxi S
in 5-Leiter-Systemen
mit Fernmeldekontakt, Breite 1,5TE
Versorgungsspannung: 230 V ac
Leistungsaufnahme: < 550 mW
Vorsicherung: 16 A gL/gG oder C 16 A
Signaleingang: 3 x über LWL-Stecksystem (LWL ST DSI)
Funktionsanzeige: grüne LED
Selektive Zustandsanzeige: 3 x rote LED (L1, L2, L3)

Fabrikat: DEHN
Typ: DSI E 3
Art.-Nr.: 910631
oder gleichwertig.

Technische Daten

Versorgungsspannung AC (U_N )	230 V
Leistungsaufnahme (P)	< 550 mW
Vorsicherung für Versorgungsspannung	16 A gG oder C 16 A
Signaleingang	3x über LWL-Stecksystem (LWL ST DSI)
FM-Kontakt / Kontaktform	potentialfreier Wechsler
Prüfnormen	EN 61010-1:1993 und EN 61010-1/A2:1995

Versorgungsspannung AC (U_N )	230 V
Leistungsaufnahme (P)	< 550 mW
Vorsicherung für Versorgungsspannung	16 A gG oder C 16 A
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Signaleingang	3x über LWL-Stecksystem (LWL ST DSI)
Funktionsanzeige	grüne LED
Selektive Zustandsanzeige	3x rote LED (L1, L2, L3)
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Schutzart	IP 20

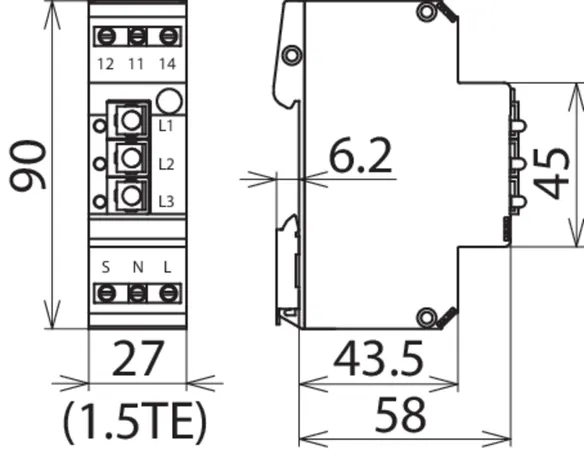

Einbaumaße	1,5 TE, DIN 43880
FM-Kontakt / Kontaktform	potentialfreier Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / feindrähtig
Max. Entfernung mit LWL DSI 18M	6 m
Prüfnormen	EN 61010-1:1993 und EN 61010-1/A2:1995
