DEHNbloc Maxi

Gekapselte RADAX-Flow-Funkenstrecke mit hoher Folgestrombegrenzung
Ausschaltselektiv zu 35 A gG-Sicherungen bis 50 kA_effKurzschlussstrom
Hohes Blitzstrom-Ableitvermögen
Ohne zusätzliche Leitungslänge auf Überspannungs-Schutzgerät DEHNguard ... bzw. V(A) NH ... direkt koordiniert
In NH-Bauform Größe 00
Tiefer Schutzpegel

Details

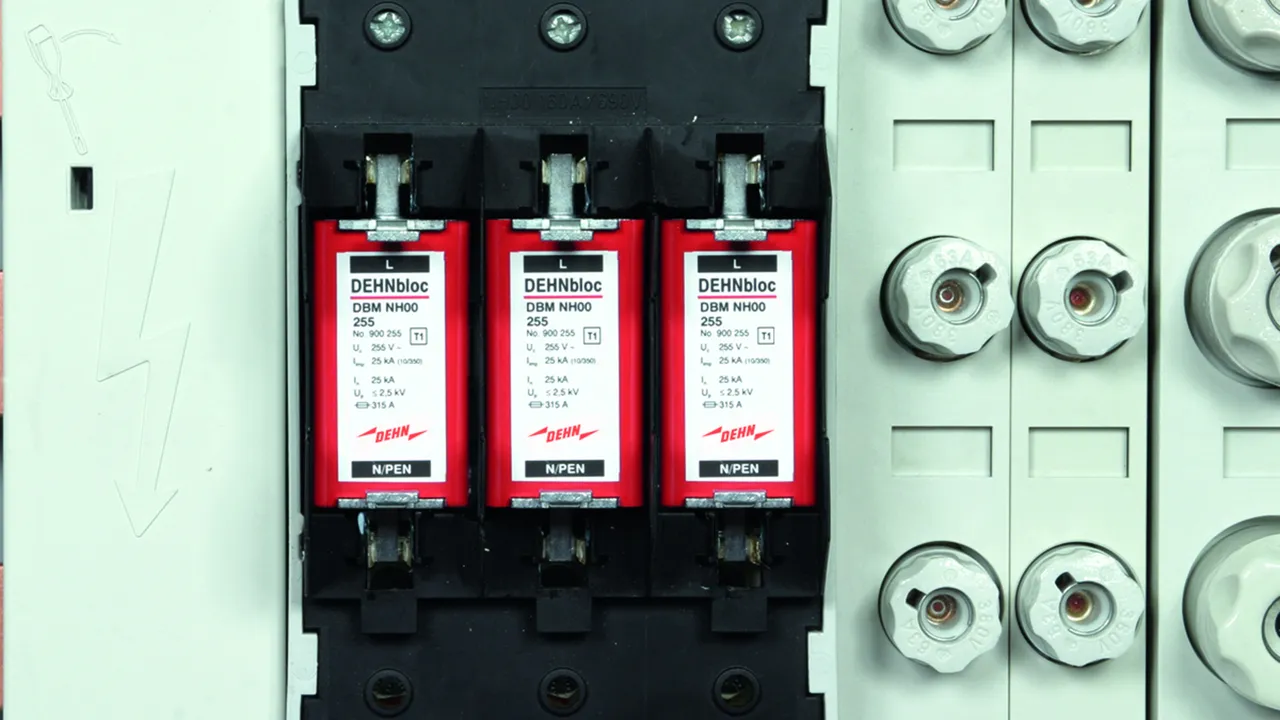

DEHNbloc Maxi NH00 255

Koordinierter, einpoliger Blitzstrom-Ableiter in NH-Bauform Größe 00 für TN-C und TN-S-Systeme mit 230 / 400 V Nennspannung.

1 Produkt

Art.-Nr. 900255 DBM NH00 255

GTIN 4013364125773, Zolltarifnr. (EU): 85363090, Bruttogewicht: 208.00 g, VPE: 1.00 Stk.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

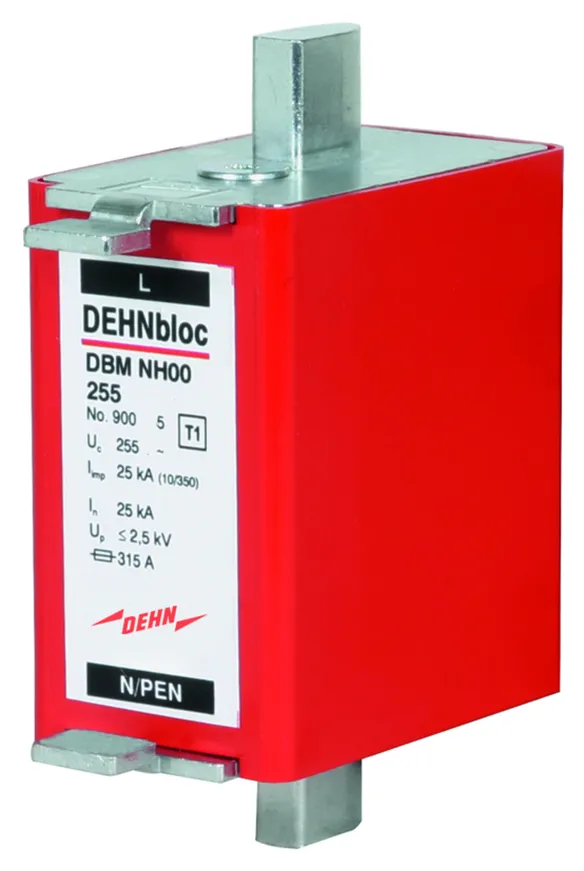

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi NH00 255
1-poliger, koordinierter Blitzstrom-Ableiter
in NH-Bauform Größe 00 mit hoher
Folgestrombegrenzung
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach
DIN EN 62305-4 Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DBM NH00 255
Art.-Nr.: 900255
oder gleichwertig.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff	315 A gG

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff	315 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Anzahl der Ports	1

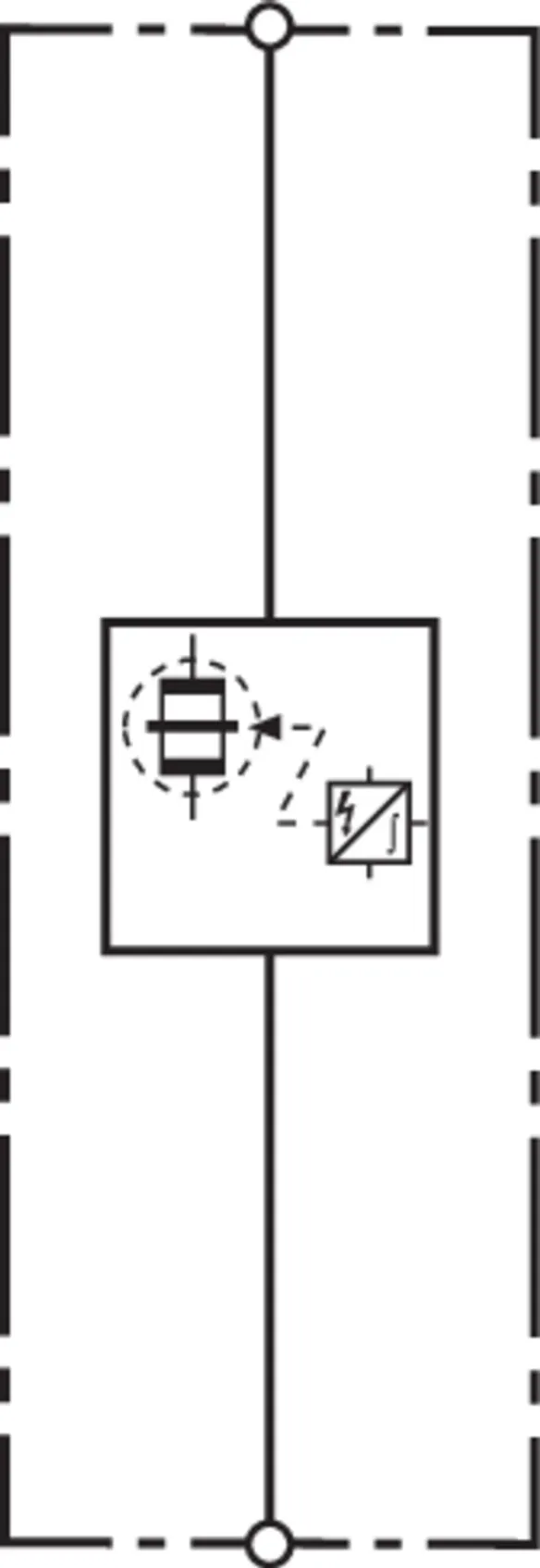

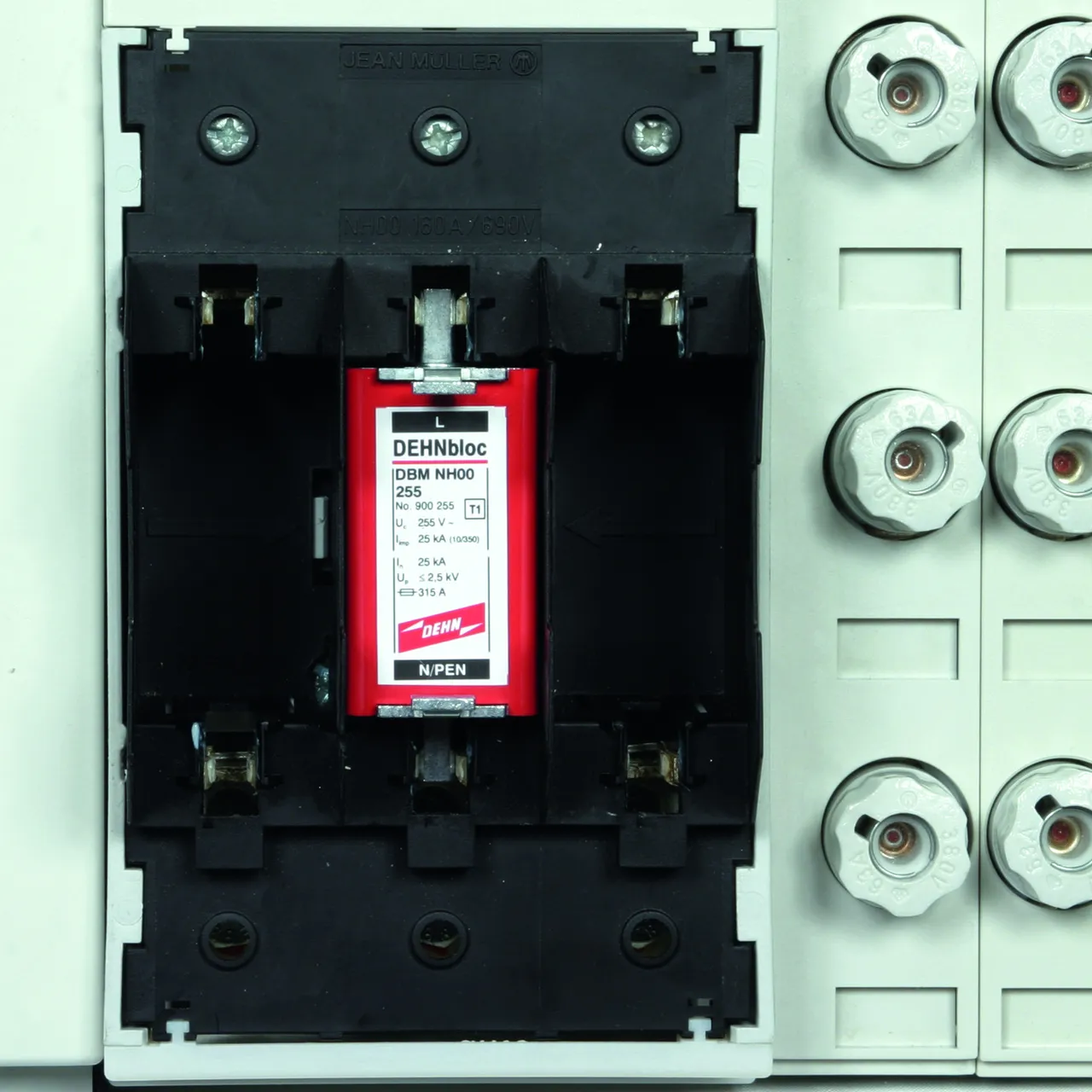

Montage auf	NH-Sicherungsunterteil, Größe 00
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	entsprechend Einbausituation
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K = 100 kA_eff	315 A gG
