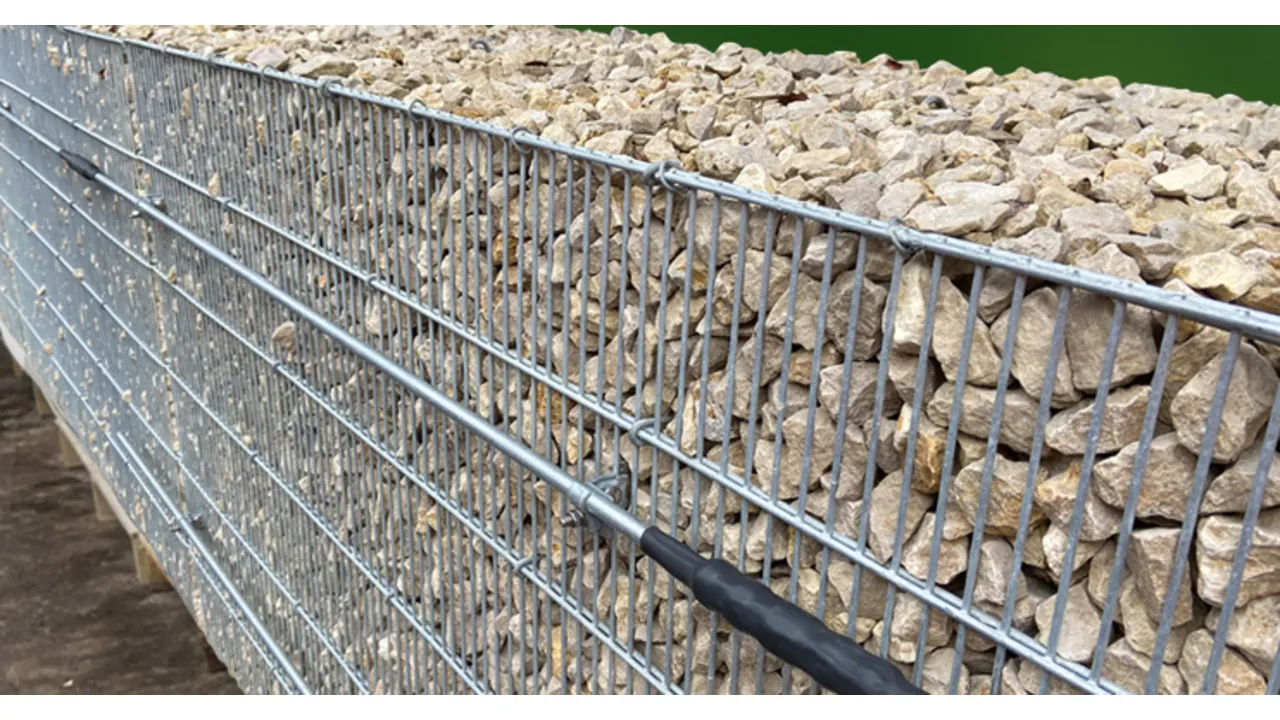

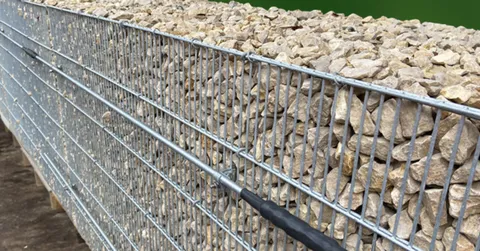

Kortslutningsleder på hegn/gabioner med tilbehør

Genstande i det område, hvor køreledningen revner, der udviser tegn på tilstrækkelig kortslutningsstrømsbæreevne, udsætter personer og anlæg for fare. Disse fremmede ledende dele, som f.eks. afgrænsninger eller hegn i metal, skal forstærkes med en ekstra, tilstrækkeligt dimensioneret leder. Dette sker ved hjælp af kortslutningslederen. Det monteres ved hegn eller afskærmninger og udløser en defineret kortslutning i tilfælde af, at en køreledning rives over. Kortslutningsledere kan desuden anvendes ved tunnelbygning og ved støjbeskyttelsesvægge. Det nødvendige monteringstilbehør som trykforbinder og lederholder afrunder sortimentet som samlet enhed.

Kortslutningsleder

Kortslutningsleder til anvendelse ved kortslutningsstrømme mindre end 15 kA med en diameter på 10 mm og til anvendelse ved kortslutning på mere end 15 kA med en diameter på 16 mm. Kortslutningslederne opfylder kravene i RIL 997.0205.

3 Produkte

Art.-Nr. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Zolltarifnr. (EU): 72149939, Bruttogewicht: 1.80 kg, VPE: 10.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kortslutningsleder til baneanvendelse St/tZn Ø10 mm
rejfet i begge sider
Materiale: St/tZn
Diameter: 10 mm
Længde: 2950 mm
DB-tegning nr.: 3 EBS 15.03.42
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: RD 10 STTZN L2950 / 3 EBS 15.03.42
artikelnr.: 419752
eller tilsvarende

Technische Daten

Materiale	St/tZn
Diameter	10 mm
Længde (l1)	2950 mm
DB-tegning nr.	3 EBS 15.03.42
Standarder	Ril 997.0204/0205

Artikel 419752 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419752 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Zolltarifnr. (EU): 72149939, Bruttogewicht: 3.00 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Indfangerstang med en diameter på 16 mm og en samlet længde på 2000 mm St/tZn
Indfanger-/jordindføringsstænger til
Beskyttelse af tagmonterede bygningsdele, skorstene osv.,
også til montering med betonsokkel.
Eller som jordindføringsstænger til tilslutning af
Nedledere til jordingsanlægget
Materiale: St/tZn
Diameter: 16 mm
Længde: 2000 mm
DB-tegning nr.: 3 EBS 15.03.42
Standarder: Ril 997.0204/0205, DIN EN 62561-2

fabrikat: DEHN
Type: FS 16 2000 STTZN
artikelnr.: 483200
eller tilsvarende

Zertifikate

Technische Daten

Materiale	St/tZn
Diameter	16 mm
Længde (l1)	2000 mm
DB-tegning nr.	3 EBS 15.03.42
Standarder	Ril 997.0204/0205, DIN EN 62561-2

Artikel 483200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 483200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Zolltarifnr. (EU): 72149939, Bruttogewicht: 9.76 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Kortslutningsleder til baneanvendelse St/tZn Ø16 mm
rejfet i begge sider
Materiale: St/tZn
Diameter: 16 mm
Længde: 5950 mm
DB-tegning nr.: 3 EBS 15.03.42
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: RD 16 STTZN L5950 / 3 EBS 15.03.42
artikelnr.: 419753
eller tilsvarende

Technische Daten

Materiale	St/tZn
Diameter	16 mm
Længde (l1)	5950 mm
DB-tegning nr.	3 EBS 15.03.42
Standarder	Ril 997.0204/0205

Artikel 419753 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419753 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Lederholder

Lederholder til fastgørelse af kortslutningsledere på stengabioner eller panelhegn.

2 Produkte

Art.-Nr. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Zolltarifnr. (EU): 85359000, Bruttogewicht: 169.52 g, VPE: 50.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Parallelholder St/tZn
til fastgørelse af Kortslutningsleder
på gabionvægge og
Panelhegn.
Materiale, klemme: St/tZn
Klemmeområde klemme rund/rund: 6-22 mm
Skrue: M10 x 40
Materiale, skruer/fjederskive: NIRO
Materiale, møtrik/skive: NIRO
DB-tegning nr.: 3 EBS 15.03.44
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
artikelnr.: 419751
eller tilsvarende

Technische Daten

Materiale, klemme	St/tZn
Klemmeområde klemme rund/rund	6-22 mm
Skrue	eM10 x 40
Materiale, skruer/fjederskive	NIRO
Materiale, møtrik/skive	NIRO
DB-tegning nr.	3 EBS 15.03.44
Standarder	Ril 997.0204/0205

Artikel 419751 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419751 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Zolltarifnr. (EU): 85389099, Bruttogewicht: 164.40 g, VPE: 50.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Vinkelholder St/tZn
til fastgørelse af Kortslutningsleder
på gabionvægge og
Panelhegn.
Monteret med overligger
DEHNquick.
Materiale, klemme: St/tZn
Klemmeområde gitterstav: 4-8 mm
Klemmeområde (rund): 10-16 mm
Skrue: M8 x 25 mm, M8 x 35 mm
Materiale, skrue/møtrik: NIRO
Materialetykkelse: 3 mm
Udgave med: fjederskive og kugleskive
DB-tegning nr.: 3 EBS 15.03.47
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
artikelnr.: 419750
eller tilsvarende

Technische Daten

Materiale, klemme	St/tZn
Klemmeområde gitterstav	4-8 mm
Klemmeområde (rund)	10-16 mm
Skrue	e M8 x 25 mm, e M8 x 35 mm
Materiale, skrue/møtrik	NIRO
Materialetykkelse	3 mm
Udgave med	fjederskive og kugleskive
DB-tegning nr.	3 EBS 15.03.47
Standarder	Ril 997.0204/0205

Materiale, klemme	St/tZn
Klemmeområde gitterstav	4-8 mm
Klemmeområde (rund)	10-16 mm
Skrue	e M8 x 25 mm, e M8 x 35 mm
Materiale, skrue/møtrik	NIRO
Materialetykkelse	3 mm
Udgave med	fjederskive og kugleskive
DB-tegning nr.	3 EBS 15.03.47
Standarder	Ril 997.0204/0205

Artikel 419750 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419750 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Trykforbinder

Aluminiumtrykforbinder til tilslutning af banejordingsledere iht. 4 EBS 15.03.43.

4 Produkte

Art.-Nr. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Zolltarifnr. (EU): 85369010, Bruttogewicht: 130.18 g, VPE: 3.00 Pakkestørrelse

Abbildungen

Weitere Information

Trykforbinder aluminium
til forbindelse af
to kortslutningsledere Ø10 mm
Materiale: Al
Forbindelse kortslutningsleder/kortslutningsleder: Ø10 mm / Ø10 mm
Udvendig diameter: 25 mm
Indvendig diameter: 13 mm
Længde: 133 mm
Presindsats: se EBS-tegning
Pressekraft iht.: 3 Ebgw 05.30
DB nr.: 987845
DB-tegning nr.: 4 EBS 15.03.43
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
artikelnr.: 419760
eller tilsvarende

Technische Daten

Materiale	Al
Forbindelse kortslutningsleder/kortslutningsleder	Ø10 mm / Ø10 mm
Udvendig diameter	25 mm
Indvendig diameter	13 mm
Længde (l1)	133 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	987845
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Materiale	Al
Forbindelse kortslutningsleder/kortslutningsleder	Ø10 mm / Ø10 mm
Udvendig diameter	25 mm
Indvendig diameter	13 mm
Længde (l1)	133 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	987845
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Artikel 419760 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419760 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Zolltarifnr. (EU): 85369010, Bruttogewicht: 238.75 g, VPE: 3.00 Pakkestørrelse

Abbildungen

Weitere Information

Trykforbinder aluminium
til forbindelse af
to kortslutningsledere Ø16 mm
Materiale: Al
Forbindelse kortslutningsleder/kortslutningsleder: Ø16 mm / Ø16 mm
Udvendig diameter: 32 mm
Indvendig diameter: 17 mm
Længde: 143 mm
Presindsats: se EBS-tegning
Pressekraft iht.: 3 Ebgw 05.30
DB nr.: 1449223
DB-tegning nr.: 4 EBS 15.03.43
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
artikelnr.: 419761
eller tilsvarende

Technische Daten

Materiale	Al
Forbindelse kortslutningsleder/kortslutningsleder	Ø16 mm / Ø16 mm
Udvendig diameter	32 mm
Indvendig diameter	17 mm
Længde (l1)	143 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1449223
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Materiale	Al
Forbindelse kortslutningsleder/kortslutningsleder	Ø16 mm / Ø16 mm
Udvendig diameter	32 mm
Indvendig diameter	17 mm
Længde (l1)	143 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1449223
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Artikel 419761 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419761 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Zolltarifnr. (EU): 85369010, Bruttogewicht: 140.28 g, VPE: 3.00 Pakkestørrelse

Abbildungen

Weitere Information

Trykforbinder aluminium
til forbindelse af
et banejordingskabel
100/110 mm2 med en
Kortslutningsleder Ø10 mm
Materiale: Al
Forbindelse jordingskabel/kortslutningsleder: 100/110 mm2 / Ø10 mm
Udvendig diameter: 25 mm
Indvendig diameter: 11/13 mm
Længde: 133 mm
Presindsats: se EBS-tegning
Pressekraft iht.: 3 Ebgw 05.30
DB nr.: 987879
DB-tegning nr.: 4 EBS 15.03.43
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: PRV RD10 110 L133 AL / 4 EBS 15.03.43
artikelnr.: 419762
eller tilsvarende

Technische Daten

Materiale	Al
Forbindelse jordingskabel/kortslutningsleder	100/110 mm² / Ø10 mm
Udvendig diameter	25 mm
Indvendig diameter	11/13 mm
Længde (l1)	133 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	987879
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Materiale	Al
Forbindelse jordingskabel/kortslutningsleder	100/110 mm² / Ø10 mm
Udvendig diameter	25 mm
Indvendig diameter	11/13 mm
Længde (l1)	133 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	987879
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Artikel 419762 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419762 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Zolltarifnr. (EU): 85369010, Bruttogewicht: 247.78 g, VPE: 3.00 Pakkestørrelse

Abbildungen

Weitere Information

Trykforbinder aluminium
til forbindelse af
et banejordingskabel
100/110 mm2 med en
Kortslutningsleder Ø16 mm
Materiale: Al
Forbindelse jordingskabel/kortslutningsleder: 100/110 mm2 / Ø16 mm
Udvendig diameter: 32 mm
Indvendig diameter: 15/17 mm
Længde: 143 mm
Presindsats: se EBS-tegning
Pressekraft iht.: 3 Ebgw 05.30
DB nr.: 1449206
DB-tegning nr.: 4 EBS 15.03.43
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: PRV RD16 110 L143 AL / 4 EBS 15.03.43
artikelnr.: 419763
eller tilsvarende

Technische Daten

Materiale	Al
Forbindelse jordingskabel/kortslutningsleder	100/110 mm² / Ø16 mm
Udvendig diameter	32 mm
Indvendig diameter	15/17 mm
Længde (l1)	143 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1449206
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Materiale	Al
Forbindelse jordingskabel/kortslutningsleder	100/110 mm² / Ø16 mm
Udvendig diameter	32 mm
Indvendig diameter	15/17 mm
Længde (l1)	143 mm
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1449206
DB-tegning nr.	4 EBS 15.03.43
Standarder	Ril 997.0204/0205

Artikel 419763 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419763 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Banejordingskabel

Banejordingskabel af aluminium iht. EBS 15.03.17-3 med optisk mærkning med blå striber.

2 Produkte

Art.-Nr. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Zolltarifnr. (EU): 85446090, Bruttogewicht: 15.75 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Banejordingskabel AlMg(St) 110 mm2
PVC-kabel 110 RM 0,6/1kV AlMg(St)
Tyveribeskyttet med optisk mærkning
Materiale, leder: AlMg(St)
Materiale, kappe: PVC
Ledning, farve: sort ● (med blå ● striber på langs)
Tværsnit kore (flertrådet): 110 mm2
Ledningslængde (spole): 25 m
Kappens egenskaber: UV-stabiliseret og vejrbestandigt
DB nr.: 965121
DB-tegning nr.: 3 EBS 15.03.17-3
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: EK 110 L25M AL / 3 EBS 15.03.17-3
artikelnr.: 419758
eller tilsvarende

Technische Daten

Materiale, leder	AlMg (St)
Materiale, kappe	PVC
Ledning, farve	sort ● (med blå ● striber på langs)
Tværsnit kore (flertrådet)	110 mm²
Ledningslængde (spole)	25 m
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
DB nr.	965121
DB-tegning nr.	3 EBS 15.03.17-3
Standarder	Ril 997.0204/0205

Materiale, leder	AlMg (St)
Materiale, kappe	PVC
Ledning, farve	sort ● (med blå ● striber på langs)
Tværsnit kore (flertrådet)	110 mm²
Ledningslængde (spole)	25 m
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
DB nr.	965121
DB-tegning nr.	3 EBS 15.03.17-3
Standarder	Ril 997.0204/0205

Artikel 419758 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419758 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Zolltarifnr. (EU): 85446090, Bruttogewicht: 31.50 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Banejordingskabel AlMg(St) 110 mm2
PVC-kappe 110 RM 0,6/1kV AlMg(St)
Tyveribeskyttet med optisk mærkning
Materiale, leder: AlMg(St)
Materiale, kappe: PVC
Ledning, farve: sort ● (med blå ● striber på langs)
Tværsnit kore (flertrådet): 110 mm2
Ledningslængde (spole): 50 m
Kappens egenskaber: UV-stabiliseret og vejrbestandigt
DB nr.: 965121
DB-tegning nr.: 3 EBS 15.03.17-3
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: EK 110 L50M AL / 3 EBS 15.03.17-3
artikelnr.: 419759
eller tilsvarende

Technische Daten

Materiale, leder	AlMg (St)
Materiale, kappe	PVC
Ledning, farve	sort ● (med blå ● striber på langs)
Tværsnit kore (flertrådet)	110 mm²
Ledningslængde (spole)	50 m
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
DB nr.	965121
DB-tegning nr.	3 EBS 15.03.17-3
Standarder	Ril 997.0204/0205

Materiale, leder	AlMg (St)
Materiale, kappe	PVC
Ledning, farve	sort ● (med blå ● striber på langs)
Tværsnit kore (flertrådet)	110 mm²
Ledningslængde (spole)	50 m
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
DB nr.	965121
DB-tegning nr.	3 EBS 15.03.17-3
Standarder	Ril 997.0204/0205

Artikel 419759 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419759 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Klokkekabelsko

Klokkekabelsko af aluminium iht. 3 EBS 15.03.22-1 i versionen M10 / M12 til banejording.

2 Produkte

Art.-Nr. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Zolltarifnr. (EU): 85369010, Bruttogewicht: 86.54 g, VPE: 3.00 Pakkestørrelse

Abbildungen

Weitere Information

Klokkekabelsko Al 110 mm² M12
til jordingskabel med
PVC-kappe og
AlMg(St) leder
Materiale: Al
Udvendig diameter: 25 mm
Indvendig diameter: 22 mm
Længde: 119 mm
Materiale, leder: AlMgSt
Materiale, kappe: (N)A(St)YY-O
Ledertværsnit: 110 mm2
Borehul kabelsko: 13 mm (M12)
Presindsats: se EBS-tegning
Pressekraft iht.: 3 Ebgw 05.30
DB nr.: 1219081
DB-tegning nr.: 3 EBS 15.03.22-1
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: GKS 110 12 AL / 3 EBS 15.03.22-1
artikelnr.: 419765
eller tilsvarende

Technische Daten

Materiale	Al
Udvendig diameter	25 mm
Indvendig diameter	22 mm
Længde (l1)	119 mm
Materiale, leder	AlMgSt
Materiale, kappe	(N)A(St)YY-O
Ledertværsnit	110 mm²
Borehul kabelsko	13 mm (M12)
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1219081
DB-tegning nr.	3 EBS 15.03.22-1
Standarder	Ril 997.0204/0205

Materiale	Al
Udvendig diameter	25 mm
Indvendig diameter	22 mm
Længde (l1)	119 mm
Materiale, leder	AlMgSt
Materiale, kappe	(N)A(St)YY-O
Ledertværsnit	110 mm²
Borehul kabelsko	13 mm (M12)
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1219081
DB-tegning nr.	3 EBS 15.03.22-1
Standarder	Ril 997.0204/0205

Artikel 419765 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419765 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Zolltarifnr. (EU): 85369010, Bruttogewicht: 86.82 g, VPE: 3.00 Pakkestørrelse

Abbildungen

Weitere Information

Klokkekabelsko Al 110 mm² M16
til jordingskabel med
PVC-kappe og
AlMg(St) leder
Materiale: Al
Udvendig diameter: 25 mm
Indvendig diameter: 22 mm
Længde: 119 mm
Materiale, leder: AlMgSt
Materiale, kappe: (N)A(St)YY-O
Ledertværsnit: 110 mm2
Borehul kabelsko: 17 mm (M16)
Presindsats: se EBS-tegning
Pressekraft iht.: 3 Ebgw 05.30
DB nr.: 1219082
DB-tegning nr.: 3 EBS 15.03.22-1
Standarder: Ril 997.0204/0205

fabrikat: DEHN
Type: GKS 110 16 AL / 3 EBS 15.03.22-1
artikelnr.: 419766
eller tilsvarende

Technische Daten

Materiale	Al
Udvendig diameter	25 mm
Indvendig diameter	22 mm
Længde (l1)	119 mm
Materiale, leder	AlMgSt
Materiale, kappe	(N)A(St)YY-O
Ledertværsnit	110 mm²
Borehul kabelsko	17 mm (M16)
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1219082
DB-tegning nr.	3 EBS 15.03.22-1
Standarder	Ril 997.0204/0205

Materiale	Al
Udvendig diameter	25 mm
Indvendig diameter	22 mm
Længde (l1)	119 mm
Materiale, leder	AlMgSt
Materiale, kappe	(N)A(St)YY-O
Ledertværsnit	110 mm²
Borehul kabelsko	17 mm (M16)
Presindsats	se EBS-tegning
Pressekraft iht.	3 Ebgw 05.30
DB nr.	1219082
DB-tegning nr.	3 EBS 15.03.22-1
Standarder	Ril 997.0204/0205

Artikel 419766 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 419766 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kortslutningsleder på hegn/gabioner med tilbehør

Kortslutningsleder

Art.-Nr. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

Sie müssen angemeldet sein um 419752.stp herunterzuladen.

Sie müssen angemeldet sein um 419752.igs herunterzuladen.

Sie müssen angemeldet sein um 419753.jt herunterzuladen.

Sie müssen angemeldet sein um 419752.dwg herunterzuladen.

Sie müssen angemeldet sein um 419752m_D.dxf herunterzuladen.

Artikel 419752 wurde zum Merkzettel hinzugefügt.

Artikel 419752 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 483200 FS 16 2000 STTZN

Sie müssen angemeldet sein um 483200.stp herunterzuladen.

Sie müssen angemeldet sein um 483200.igs herunterzuladen.

Sie müssen angemeldet sein um 483200.jt herunterzuladen.

Sie müssen angemeldet sein um 483200.dwg herunterzuladen.

Sie müssen angemeldet sein um 483150m_D.dxf herunterzuladen.

Artikel 483200 wurde zum Merkzettel hinzugefügt.

Artikel 483200 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

Sie müssen angemeldet sein um 419753.stp herunterzuladen.

Sie müssen angemeldet sein um 419753.igs herunterzuladen.

Sie müssen angemeldet sein um 419753.jt herunterzuladen.

Sie müssen angemeldet sein um 419753.dwg herunterzuladen.

Sie müssen angemeldet sein um 483150m_D.dxf herunterzuladen.

Artikel 419753 wurde zum Merkzettel hinzugefügt.

Artikel 419753 wurde zum Warenkorb hinzugefügt.

Lederholder

Art.-Nr. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

Sie müssen angemeldet sein um 419751.stp herunterzuladen.

Sie müssen angemeldet sein um 419751.igs herunterzuladen.

Sie müssen angemeldet sein um 419751.jt herunterzuladen.

Sie müssen angemeldet sein um 419751.dwg herunterzuladen.

Sie müssen angemeldet sein um 419751.dxf herunterzuladen.

Artikel 419751 wurde zum Merkzettel hinzugefügt.

Artikel 419751 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

Sie müssen angemeldet sein um 419750m.dxf herunterzuladen.

Artikel 419750 wurde zum Merkzettel hinzugefügt.

Artikel 419750 wurde zum Warenkorb hinzugefügt.

Trykforbinder

Art.-Nr. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

Artikel 419760 wurde zum Merkzettel hinzugefügt.

Artikel 419760 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

Artikel 419761 wurde zum Merkzettel hinzugefügt.

Artikel 419761 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

Artikel 419762 wurde zum Merkzettel hinzugefügt.

Artikel 419762 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

Artikel 419763 wurde zum Merkzettel hinzugefügt.

Artikel 419763 wurde zum Warenkorb hinzugefügt.

Banejordingskabel

Art.-Nr. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

Artikel 419758 wurde zum Merkzettel hinzugefügt.

Artikel 419758 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

Artikel 419759 wurde zum Merkzettel hinzugefügt.

Artikel 419759 wurde zum Warenkorb hinzugefügt.

Klokkekabelsko

Art.-Nr. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

Artikel 419765 wurde zum Merkzettel hinzugefügt.

Artikel 419765 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

Artikel 419766 wurde zum Merkzettel hinzugefügt.

Artikel 419766 wurde zum Warenkorb hinzugefügt.
