DEHNvario

Variabel aflederserie

Kompakte tilslutningsklemmer sikrer hurtig og enkel montering
Ledertilslutning uden værktøj
Hurtig udskiftning af afledere ved at frigøre og fjerne tilslutningsklemmen
Jording/potentialudligning over DIN-skinnen
Kunde- og anvendelsesspecificeret overspændingsbeskyttelse

Details

Enkel ledertilslutning uden brug af værktøj.

lorem ipsum — Enkel ledertilslutning uden brug af værktøj.

Integrerede teståbninger til tests af signalkredsen med prøvestifter.

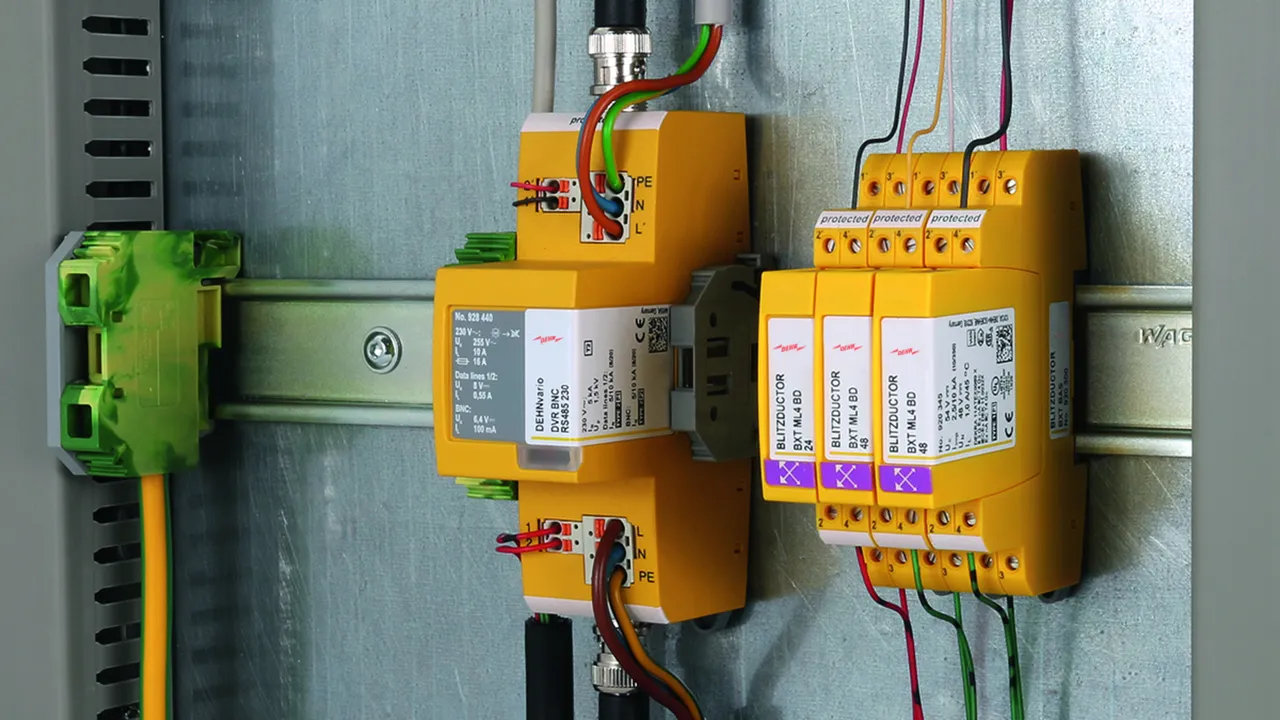

Anvendelseseksempel: Kompakt "tre-i-en"-afleder til beskyttelse af tre snitflader i et apparat.

Lyn- og stødstrømsbærende jordingskontakt.

Enkel udskiftning af aflederen ved at fjerne tilsutningsklemmen.

DVR 2 BY S 150 FM

Kompakt kombiafleder til beskyttelse af elektroakustiske systemer (f.eks stemmealarmsystemer eller højtalersystemer). Beskyttelse af et lederpar med galvanisk adskillelse med mulighed for direkte eller indirekte jordforbindelse af skærm. Hurtig ledertilslutning uden værktøj i stikindgangene. Enkel udskiftning af afleder ved fjernelse af tilslutningsklemmen fra indkapslingen. Med integreret fjernmeldekontakt (skiftekontakt).

1 Produkt

Art.-Nr. 928430 DVR 2 BY S 150 FM

GTIN 4013364261389, Zolltarifnr. (EU): 85363010, Bruttogewicht: 161.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Mærkespænding AC: 100 V
Max. driftsspænding DC: 150 V
Max. driftsspænding AC: 110 V
Mærkestrøm ved 70 °C: 10 A
Mærkestrøm ved 80 °C: 7 A
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA
D1 samlet lynstødstrøm (10/350 µs): 9 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder: 7,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 22,5 kA
Grænsefrekvens leder-leder: 1,4 MHz
Kapslingsklasse: IP 20

fabrikat: DEHN
Type: DVR 2 BY S 150 FM
artikelnr.: 928430
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	150 V
Mærkestrøm ved 70 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	7 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	22,5 kA
Grænsefrekvens leder-leder (f_G )	1,4 MHz

Aflederklasse	L
Mærkespænding AC (U_N )	100 V
Max. driftsspænding DC (U_C )	150 V
Max. driftsspænding AC (U_C )	110 V
Mærkestrøm ved 70 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	7 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	7,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	22,5 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 400 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 650 V
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Fjeder / fjeder
Tilslutningstværsnit, massiv	0,2-1,5 mm²
Tilslutningstværsnit, fintrådet	0,2-1,5 mm²
Jording via	DIN-skinne
Indkapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²

Artikel 928430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 928430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DVR BNC RS485 230

Kompakt "tre-i-en"-overspændingsafleder til beskyttelse af analoge kamerasystemer. Beskytter videosignal (BNC-tilslutning), et datasignal (RS485) og en spændingsforsyning (230 V AC). Hurtig ledertilslutning uden værktøj i stikindgangene. Enkel udskiftning af afleder ved fjernelse af tilslutningsklemmen fra indkapslingen. Med integreret overbelastningsindikator (230 V).

1 Produkt

Art.-Nr. 928440 DVR BNC RS485 230

GTIN 4013364280809, Zolltarifnr. (EU): 85363010, Bruttogewicht: 185.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

fabrikat: DEHN
Type: DVR BNC RS485 230
artikelnr.: 928440
eller tilsvarende

Zertifikate

Technische Daten

Video (BNC)
Aflederklasse	U
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
Gennemgangsdæmpning ved 300 MHz (75 Ohm)	≤ 3,0 dB
Tilslutning (indgang / udgang)	BNC-bøsning / BNC-bøsning
Data (RS485)
Aflederklasse	T
Max. driftsspænding DC (U_C )	8 V
Mærkestrøm (I_L )	0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Spændingsforsyning (230 V)
Aflederklasse	Type 2 / Klasse II
Max. driftsspænding AC [L-N] (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkestrøm (I_L )	10 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV

Video (BNC)
Aflederklasse	U
Mærkespænding DC (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
D1 lynstødstrøm (10/350 µs) skærm-PG (I_imp )	2 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
Restspænding leder-skærm ved I_n C2 (U_P )	≤ 40 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Gennemgangsdæmpning ved 80 MHz (75 Ohm)	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz (75 Ohm)	≤ 3,0 dB
Reflektionsdæmpning ved 20 MHz (75 Ohm)	≥ 20 dB
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 35 pF
Kapacitet skærm-PG (C)	≤ 30 pF
Tilslutning (indgang / udgang)	BNC-bøsning / BNC-bøsning
Data (RS485)
Aflederklasse	T
Mærkespænding DC (U_N )	5 V
Max. driftsspænding DC (U_C )	8 V
Max. driftsspænding AC (U_C )	5,6 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Serieimpedans per leder	1,8 ohm
Kapacitet leder-leder (C)	≤ 5,4 pF
Kapacitet leder-PG (C)	≤ 20 pF
Tilslutning (indgang / udgang)	Fjeder / fjeder
Tilsslutningstværsnit, massiv	0,2-1,5 mm² mm²
Tilsslutningstværsnit, fintrådet	0,2-1,5 mm² mm²
Spændingsforsyning (230 V)
Aflederklasse	Type 2 / Klasse II
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkestrøm (I_L )	10 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB B16
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	1 kAeff
Midlertidig overspænding [L-N] (U_T) – karakteristisk	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding [L-N] (U_T) – karakteristisk	440 V / 120 min. – sikker udkobling
Midlertidig overspænding [N-PE] (U_T) – Karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning (afbrydelse af laststrømkreds L-L')	Rød
Tilsslutningstværsnit (massiv)	0,2-2,5 mm²
Tilsslutningstværsnit (fintrådet)	0,2-2,5 mm²
Generelle parametre
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsmateriale	Termoplast, gul, UL 94 V-0
Beskyttelsesniveau	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Tilbehør (inkluderet i levering)	Låseværktøj til tilslutningsklemme
