Støtterør med HVI light plus-leder

Højspændingsresistent isoleret leder til overholdelse af separationsafstanden til elektrisk ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3). Til brug ved tilsvarende separationsafstand s ≤ 60 cm (i luft) eller s ≤ 120 cm (solidt byggemateriale).
Diskret støtterør med præfabrikeret, indvendigt liggende HVI light plus-leder med lille overflade udsat for vind.
Mulige længder fra 6 m til 70 m.
Ordren kan ikke returneres, da lederlængden tilpasses den individuelle bestilling (seriefremstilling af ledningslængden).

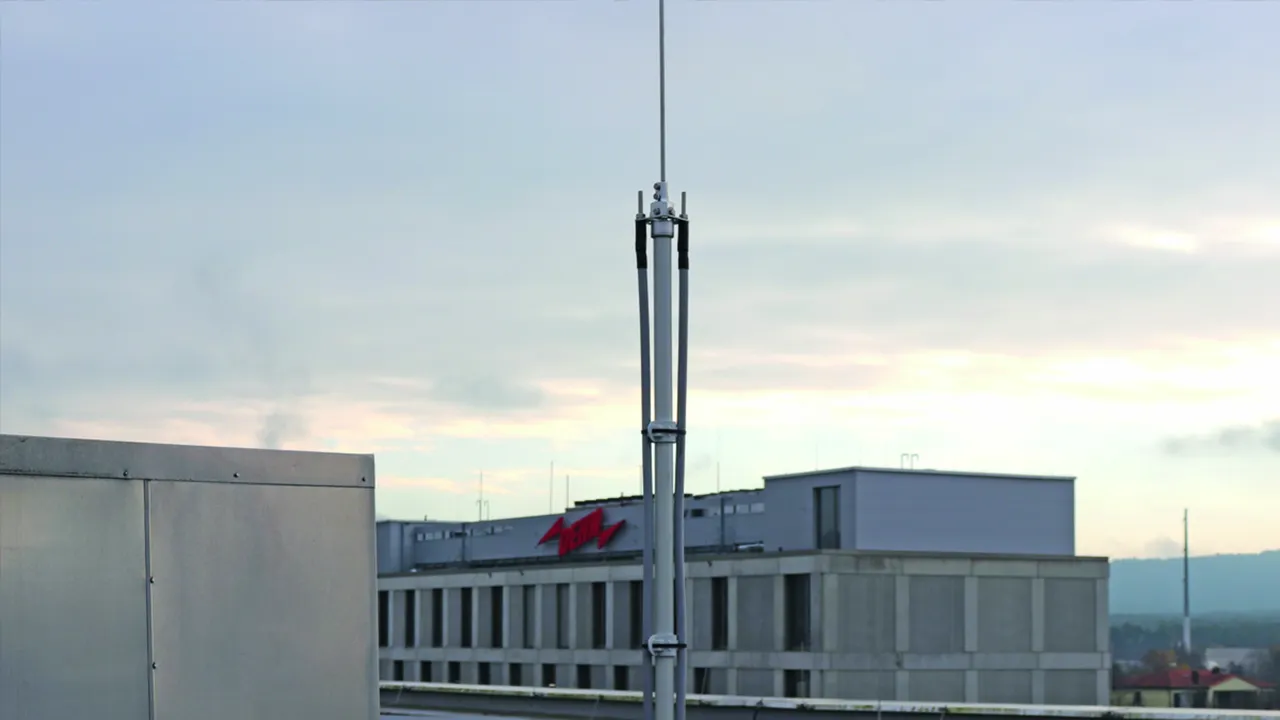

HVI light plus-leder i støtterør med indfangerspids

Støtterør med indvendig endeafslutning / PA-fjederelement og indfangerspids NIRO Ø10 mm, længde 500 / 1000 mm.

4 Produkte

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.10 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 500 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
artikelnr.: 819672
eller tilsvarende

Zertifikate

Technische Daten

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.37 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 1600 mm
Transportlængde: 1600 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
artikelnr.: 819673
eller tilsvarende

Zertifikate

Technische Daten

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	1600 mm
Transportlængde	1600 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.10 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 500 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
artikelnr.: 819674
eller tilsvarende

Zertifikate

Technische Daten

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	500 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.37 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

HVI light plus-leder i støtterør med indfangerspids, grå
HVI light plus-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 60 cm (i luft)
eller s =< 120 cm (fast materiale).
Støtterørene med HVI light plus-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light plus-leder placeret i støtterør, med særlig
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale, støtterør: GFK / Al
Længde, støtterør: 2400 mm
Transportlængde: 2400 mm
ledning med diameter Ø: 21 mm
Ledning, farve: grå ●
Materiale, leder: Cu
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
artikelnr.: 819675
eller tilsvarende

Zertifikate

Technische Daten

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Min. bestillingslængde	6 m
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale, indfangerspids	NIRO
Længde, indfangerspids	1000 mm
Materiale, støtterør	GFK / Al
Længde, støtterør	2400 mm
Transportlængde	2400 mm
Udvendig diameter Ø	40 mm
ledning med diameter Ø	21 mm
Ledning, farve	grå ●
Materiale, leder	Cu
Farve RAL	som 7004
Tværsnit kore (massiv)	16 mm²
Lynstrømsbæreevne (Klasse / I_imp )	H1 / 150 kA
Tilsvarende separationsafstand s (i luft)	≤ 60 cm
Materiale, isolering	PE
Materiale, kappe	PE
Kappens egenskaber	UV-stabiliseret og vejrbestandigt
Tilslutningsdiameter	10 mm
Materiale, tilslutningselementer	NIRO
Støtterør	40 x 4 mm
Min. bestillingslængde	6 m
Udtrækskraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Bøjekraft ved en længde på 500 mm	200 N (støtterør isolator iht. 62561-8)
Standarder	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819675 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

Støtterør med HVI light plus-leder

HVI light plus-leder i støtterør med indfangerspids

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Artikel 819675 wurde zum Warenkorb hinzugefügt.

Støtterør med HVI light plus-leder

HVI light plus-leder i støtterør med indfangerspids

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Sie müssen angemeldet sein um 105672_819672.stp herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.igs herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.jt herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.dwg herunterzuladen.

Sie müssen angemeldet sein um 819672m_D.dxf herunterzuladen.

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Sie müssen angemeldet sein um 105673_819673.stp herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.igs herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.jt herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.dwg herunterzuladen.

Sie müssen angemeldet sein um 819673m_D.dxf herunterzuladen.

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Sie müssen angemeldet sein um 105674_819674.stp herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.igs herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.jt herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.dwg herunterzuladen.

Sie müssen angemeldet sein um 819674m_D.dxf herunterzuladen.

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Sie müssen angemeldet sein um 105675_819675.stp herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.igs herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.jt herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.dwg herunterzuladen.

Sie müssen angemeldet sein um 819675m_D.dxf herunterzuladen.

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Artikel 819675 wurde zum Warenkorb hinzugefügt.
