Lederholder til HVI light plus-leder i Ex-zoner

Operatører af faciliteter med potentielt eksplosionsfarlige omgivelser er forpligtede til at specificere disse faciliteter/strukturer efter de forskellige kategorier af farlige områder. Til disse anlæg skal lyn tages i betragtning som en mulig kilde til antændelse. Nationale bestemmelser omkring sikkerhed og helbred på arbejdspladser kræver, at der udarbejdes et eksplosionsbeskyttelsesdokument. Eksplosionsbeskyttelsesdokumentet beskriver de forskellige eksplosionsfarlige områder.

Produktet HVI light plus-lederen er egnet til indsats i eksplosionsfarlige områder i Ex-zone 1 (gasser, dampe, tåge) samt i Ex-zone 21 (støv). De specielle monteringsbetingelser forhindrer på sikker vis overslag til omkringliggende metalelementer, når lynstrømmen passerer gennem HVI light plus-lederen.

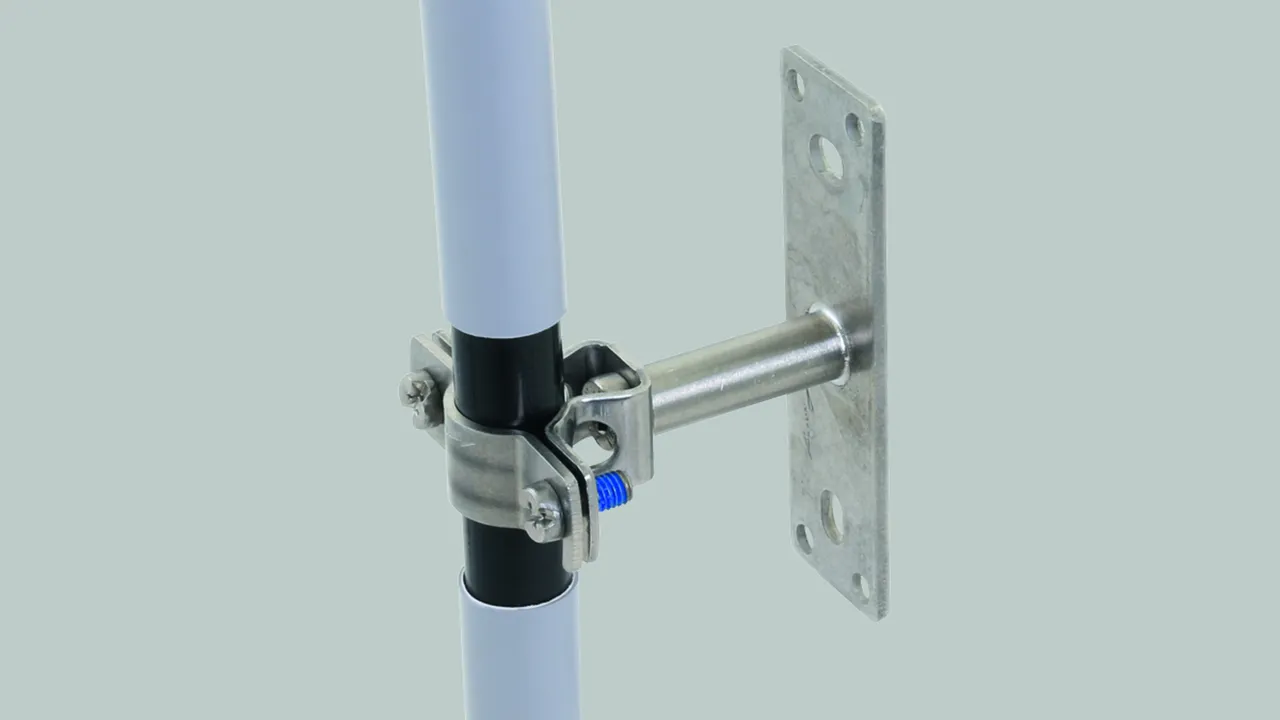

HVI light plus Ex W55-holder

Til fastgørelse på konstruktionsdele af metal (f.eks. facader) i Ex-zone 1 og 21.

1 Produkt

Art.-Nr. 275460 LH ZS 18 EX W55 BP V2A

GTIN 4013364485921, Zolltarifnr. (EU): 85389099, Bruttogewicht: 150.90 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 275460.stp

      Sie müssen angemeldet sein um 275460.stp herunterzuladen.

      Login
    • 275460.igs

      Sie müssen angemeldet sein um 275460.igs herunterzuladen.

      Login
    • 275460.jt

      Sie müssen angemeldet sein um 275460.jt herunterzuladen.

      Login
    • 275460.dwg

      Sie müssen angemeldet sein um 275460.dwg herunterzuladen.

      Login
    • 275460_m_D.dxf

      Sie müssen angemeldet sein um 275460_m_D.dxf herunterzuladen.

      Login
Lederholder til HVI light plus-leder i Ex-zoner NIRO
Lederholder til HVI light plus-leder
i Ex-zoner med afstandsstykke
55 mm til fastgørelse på
konstruktionsdele af metal
(facader) i Ex-zone 1 og 21
Lederholder (rund): 18 mm
Fastgørelse: [4x] Ø5,1 / [2x] 7 x 10 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: LH ZS 18 EX W55 BP V2A
artikelnr.: 275460
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Lederholder (rund) 18 mm
Vægafstand 55 mm
Fastgørelse [4x] Ø5,1 / [2x] 7 x 10 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275460 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275460 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI light plus Ex W160-holder

Til fastgørelse på konstruktionsdele af metal (f.eks. facader) i Ex-zone 1 og 21.

1 Produkt

Art.-Nr. 275461 LH ZS 18 EX W160 BP V2A

GTIN 4013364485938, Zolltarifnr. (EU): 85389099, Bruttogewicht: 222.00 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 275461.stp

      Sie müssen angemeldet sein um 275461.stp herunterzuladen.

      Login
    • 275461.igs

      Sie müssen angemeldet sein um 275461.igs herunterzuladen.

      Login
    • 275461.jt

      Sie müssen angemeldet sein um 275461.jt herunterzuladen.

      Login
    • 275461.dwg

      Sie müssen angemeldet sein um 275461.dwg herunterzuladen.

      Login
    • 275461_m_D.dxf

      Sie müssen angemeldet sein um 275461_m_D.dxf herunterzuladen.

      Login
Lederholder til HVI light plus-leder i Ex-zoner NIRO
Lederholder til HVI light plus-leder
i Ex-zoner med afstandsstykke
160 mm til fastgørelse på
konstruktionsdele af metal
(facader) i Ex-zone 1 og 21
Lederholder (rund): 18 mm
Fastgørelse: [4x] Ø5,1 / [2x] 7 x 10 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: LH ZS 18 EX W160 BP V2A
artikelnr.: 275461
eller tilsvarende

Zertifikate



Technische Daten

Materiale NIRO
Lederholder (rund) 18 mm
Vægafstand 160 mm
Fastgørelse [4x] Ø5,1 / [2x] 7 x 10 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275461 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275461 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI light plus Ex-busbar 500

Til montering af HVI-lederen med lederholder HVI light plus Ex W55 på en ikke-ledende struktur, f.eks. sten og træ.

1 Produkt

Art.-Nr. 275498 VS EX 500 V2A

GTIN 4013364146945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 320.00 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 275498.stp

      Sie müssen angemeldet sein um 275498.stp herunterzuladen.

      Login
    • 275498.igs

      Sie müssen angemeldet sein um 275498.igs herunterzuladen.

      Login
    • 275498.jt

      Sie müssen angemeldet sein um 275498.jt herunterzuladen.

      Login
    • 275498.dwg

      Sie müssen angemeldet sein um 275498.dwg herunterzuladen.

      Login
    • 275498m_D.dxf

      Sie müssen angemeldet sein um 275498m_D.dxf herunterzuladen.

      Login
Lederholder til HVI-leder i Ex-zoner Ex-busbar 500 NIRO
Forbindelsesstiver til
montering af HVI-lederen
med lederholdere HVI Ex
(varenr. 275 460, 275 461)
på en ikke-ledende
struktur, f.eks. sten eller træ
Materiale (stiver): Rustfrit
Fastgørelse: [4x] Ø5,5 / [2x] 7 x 10 mm
Mål: 450 x 30 x 3 mm

fabrikat: DEHN
Type: VS EX 500 V2A
artikelnr.: 275498
eller tilsvarende

Zertifikate



Technische Daten

Materiale (stiver) Rustfrit
Fastgørelse [4x] Ø5,5 / [2x] 7 x 10 mm
Mål (l x b x t) 450 x 30 x 3 mm

Artikel 275498 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275498 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI light plus Ex P55-holder

Til fastgørelse på rør (f.eks. med rørspændebånd (varenr. 106 323)) i Ex-zone 1 og 21.

1 Produkt

Art.-Nr. 275464 LH ZS 18 EX P55 SBB V2A

GTIN 4013364485945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 155.40 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 275464.stp

      Sie müssen angemeldet sein um 275464.stp herunterzuladen.

      Login
    • 275464.igs

      Sie müssen angemeldet sein um 275464.igs herunterzuladen.

      Login
    • 275464.jt

      Sie müssen angemeldet sein um 275464.jt herunterzuladen.

      Login
    • 275464.dwg

      Sie müssen angemeldet sein um 275464.dwg herunterzuladen.

      Login
    • 275464m_D.dxf

      Sie müssen angemeldet sein um 275464m_D.dxf herunterzuladen.

      Login
Lederholder til HVI light plus-leder i Ex-zoner NIRO
Lederholder til HVI light plus-leder
i Ex-zoner med afstandsstykke
55 mm til fastgørelse på rør
f.eks. med rørspændebånd
(varenr. 106 323, skal bestilles separat)
i Ex-zone 1 og 21
Lederholder (rund): 18 mm
Klemmeområde (rør): 50-300 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: LH ZS 18 EX P55 SBB V2A
artikelnr.: 275464
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Lederholder (rund) 18 mm
Vægafstand 55 mm
Klemmeområde (rør) 50-300 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275464 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275464 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

HVI light plus Ex P160-holder

Til fastgørelse på rør (f.eks. med rørspændebånd (varenr. 106 323)) i Ex-zone 1 og 21.

1 Produkt

Art.-Nr. 275462 LH ZS 18 EX P160 SBB V2A

GTIN 4013364485952, Zolltarifnr. (EU): 85389099, Bruttogewicht: 224.70 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 275462.stp

      Sie müssen angemeldet sein um 275462.stp herunterzuladen.

      Login
    • 275462.igs

      Sie müssen angemeldet sein um 275462.igs herunterzuladen.

      Login
    • 275462.jt

      Sie müssen angemeldet sein um 275462.jt herunterzuladen.

      Login
    • 275462.dwg

      Sie müssen angemeldet sein um 275462.dwg herunterzuladen.

      Login
    • 275462m_D.dxf

      Sie müssen angemeldet sein um 275462m_D.dxf herunterzuladen.

      Login
Lederholder til HVI light plus-leder i Ex-zoner NIRO
Lederholder til HVI light plus-leder
i Ex-zoner med afstandsstykke
160 mm til fastgørelse på rør
f.eks. med rørspændebånd
(varenr. 106 323, skal bestilles separat)
i Ex-zone 1 og 21
Lederholder (rund): 18 mm
Klemmeområde (rør): 50-300 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: LH ZS 18 EX P160 SBB V2A
artikelnr.: 275462
eller tilsvarende

Zertifikate



Technische Daten

Materiale NIRO
Lederholder (rund) 18 mm
Vægafstand 160 mm
Klemmeområde (rør) 50-300 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 275462 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 275462 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
