Art.-Nr. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Zolltarifnr. (EU): 85354000, Bruttogewicht: 652.76 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Overspændingsbeskyttelsesafleder type 2, DG M DC ACI 1250 FM
modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 6 delingsenheder
mekanisk funktions-/fejlvisning
Afleder type 2 iht. EN / IEC 61643-41,
bestående af kombination af kontakt og gnistgab.
Især til brug i DC-ladeanordninger op til 1250 V
Maks. driftsspænding (+ --> -): 1250 V DC
Nominel afledningsstrøm (8/20 µs): 10 kA
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068
Opfylder IEC 61851-23

fabrikat: DEHN
Type: DG M DC ACI 1250 FM
artikelnr.: 972150
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41	Type 2 / Klasse II
Maks. driftsspænding DC [DC+ --> DC-] (U_C )	1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	625 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Maks. nominel afledningsstrøm (8/20 µs) (I_max )	20 kA
Restspænding [DC+ --> DC-] (U_P )	< 5 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	5 kA
FM-kontakt / kontaktform	Skiftekontakt

SPD-klassifikation iht. EN 61643-41 / ... IEC 61643-41	Type 2 / Klasse II
Nominel spænding DC [DC+ --> DC-] (U_N )	1250 V
Nominel spænding DC [(DC+/DC-) --> PE] (U_N )	625 V
Maks. driftsspænding DC [DC+ --> DC-] (U_C )	1250 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	625 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Maks. nominel afledningsstrøm (8/20 µs) (I_max )	20 kA
Restspænding [DC+ --> DC-] (U_P )	< 5 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	5 kA
Yderligere ekstern for-sikring nødvendig	Nej
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	6 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
	≤ 100 kA
– Ingen reaktion indtil 1250 V [(DC+/DC-) --> PE]	Ja

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Zolltarifnr. (EU): 85363030, Bruttogewicht: 530.49 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder type 1+2 DEHNguard ME DC Y 1000 FM
Trepolet, modulær, stikbar kombiafleder
til jævnstrømsanvendelser, bredde 4TE
mekanisk funktions-/fejlvisning
Afleder type 1+2 iht. EN 61643-11, Y-kobling
bestående af lækstrømfri Varistor-gasaflederteknologi.
DCD-afbryder, især egnet til brug i DC-strømkredse op til 1000 V

Maks. driftsspænding 1000 V DC
Lynimpulsstrøm 5 kA (10/350 µs)
Nominel afledningsstrøm 12,5 kA (8/20 µs)
potentialfri fjernmeldekontakt som skiftekontakt.
Vibrations- og stødtestet iht. EN60068

fabrikat: DEHN
Type: DG ME DC Y 1000 FM
artikelnr.: 972147
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding DC (U_C )	1000 V
Lynstødstrøm (10/350 µs) (I_imp )	5 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding [DC+ --> DC-] (U_P )	< 3,75 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	500 A / 170 ms
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / ... IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Mærkespænding DC (U_N )	900 V
Max. driftsspænding DC (U_C )	1000 V
Lynstødstrøm (10/350 µs) (I_imp )	5 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding [DC+ --> DC-] (U_P )	< 3,75 kV
Restspænding [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. kortslutningsbæreevne (I_SCCR )	500 A / 170 ms
Midlertidig overspænding (TOV) [DC+ -> DC-] (U_T) – karakteristik	1000 V (U_TOV = U_C)
Midlertidig overspænding (TOV) [DC+/- -> PE] (U_T) – karakteristik	1000 V/10 sek. – modstandsdygtighed
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Ingen reaktion indtil 1250 V DC	Ja

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972147 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972110 DG SE DC 60

GTIN 4013364158504, Zolltarifnr. (EU): 85363030, Bruttogewicht: 160.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 60
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60
artikelnr.: 972110
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	120 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972120 DG SE DC 242

GTIN 4013364158528, Zolltarifnr. (EU): 85363030, Bruttogewicht: 170.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 242
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energikoordination iht.
DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242
artikelnr.: 972120
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	220 V
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	320 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	484 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Ja
– Max. driftsspænding AC (U_C )	255 V

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972130 DG SE DC 550

GTIN 4013364158627, Zolltarifnr. (EU): 85363030, Bruttogewicht: 184.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 550
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550
artikelnr.: 972130
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	500 V
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	726 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1100 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972140 DG SE DC 900

GTIN 4013364158641, Zolltarifnr. (EU): 85363030, Bruttogewicht: 190.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 900
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900
artikelnr.: 972140
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	750 V
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	1089 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1800 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972140 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972115 DG SE DC 60 FM

GTIN 4013364158511, Zolltarifnr. (EU): 85363030, Bruttogewicht: 164.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 60 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 0,5 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 60 FM
artikelnr.: 972115
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	48 V
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 0,5 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	120 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

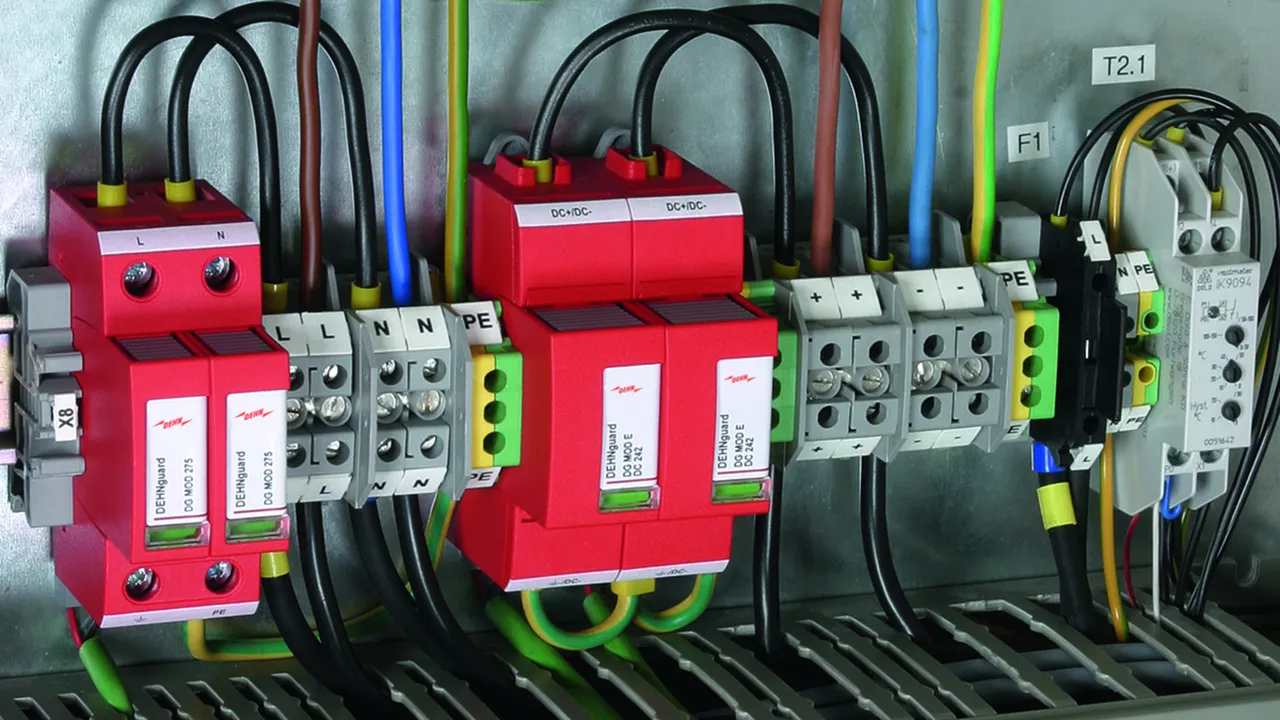

Art.-Nr. 972125 DG SE DC 242 FM

GTIN 4013364158610, Zolltarifnr. (EU): 85363030, Bruttogewicht: 174.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 242 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 1,25 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 242 FM
artikelnr.: 972125
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	220 V
Max. driftsspænding DC (U_C )	242 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 1,25 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	300 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	320 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	484 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Ja
– Max. driftsspænding AC (U_C )	255 V

Artikel 972125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972135 DG SE DC 550 FM

GTIN 4013364158634, Zolltarifnr. (EU): 85363030, Bruttogewicht: 189.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 550 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 550 V DC
Beskyttelsesniveau: <= 2,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 550 FM
artikelnr.: 972135
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	500 V
Max. driftsspænding DC (U_C )	550 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 2,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	200 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	35 A gG
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	726 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1100 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Artikel 972135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 972145 DG SE DC 900 FM

GTIN 4013364158658, Zolltarifnr. (EU): 85363030, Bruttogewicht: 194.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard SE DC 900 FM
Enpolet, modulær, stikbar overspændingsafleder
til jævnstrømsanvendelser, bredde 1,5TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Med fjernmeldekontakt
Højtydende Varistor-teknologi
Især til brug i DC-strømkredse
særligt egnet til brug i DC-strømkredse
Maks. driftsspænding 900 V DC
Beskyttelsesniveau: <= 3,0 kV
Nominel afledningsstrøm 12,5 kA
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse
på netsiden jævnstrøm 2000 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG SE DC 900 FM
artikelnr.: 972145
eller tilsvarende

Zertifikate

Direct Current-Disconnection

Beim Einsatz von Überspannungs-Ableitern in Gleichstromanwendungen muss sichergestellt sein, dass die Abtrennvorrichtung auch bei fehlenden Nulldurchgängen sicher schaltet. Die eigens entwickelte DC-Disconnection (DCD)-Technologie wirkt als Keil ähnlich einem Sperrventil um den DC-Strom zu unterbrechen. Damit sind die Geräte der DEHNguard SE DC-Familie in der Lage, Gleichstrom sicher zu unterbrechen und somit Brandschäden infolge von DC-Schaltlichtbögen zu verhindern.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding DC (U_N )	750 V
Max. driftsspænding DC (U_C )	900 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Restspænding (U_P )	≤ 3,0 kV
Reaktionstid (t_A )	≤ 25 ns
Korslutningsbæreevne uden for-sikring DC (I_SCCR )	100 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden DC (I_SCCR )	25 kA
Max. for-sikring	80 A gPV
Midlertidig overspænding (TOV) DC (U_T) – karakteristik	1089 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) DC, 2x U_C (U_T) – karakteristik	1800 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP20
Indbygningsmål	1,5 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i nødbelysningsanlæg
– Kan anvendes til DC og AC	Nej

Artikel 972145 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 972145 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Art.-Nr. 972150 DG M DC ACI 1250 FM

Sie müssen angemeldet sein um 972150m_D_EN.dxf herunterzuladen.

ACI-Technologie

Direct Current-Disconnection

Artikel 972150 wurde zum Merkzettel hinzugefügt.

Artikel 972150 wurde zum Warenkorb hinzugefügt.

DEHNguard ME DC ... FM

Art.-Nr. 972147 DG ME DC Y 1000 FM

Sie müssen angemeldet sein um 972147.stp herunterzuladen.

Sie müssen angemeldet sein um 972147.igs herunterzuladen.

Sie müssen angemeldet sein um 972147.jt herunterzuladen.

Sie müssen angemeldet sein um 972147.dwg herunterzuladen.

Sie müssen angemeldet sein um 972147m_E.dxf herunterzuladen.

Direct Current-Disconnection

Artikel 972147 wurde zum Merkzettel hinzugefügt.

Artikel 972147 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ...

Art.-Nr. 972110 DG SE DC 60

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972110.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972110 wurde zum Merkzettel hinzugefügt.

Artikel 972110 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972120 DG SE DC 242

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972120.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972120 wurde zum Merkzettel hinzugefügt.

Artikel 972120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972130 DG SE DC 550

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972130.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972130 wurde zum Merkzettel hinzugefügt.

Artikel 972130 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972140 DG SE DC 900

Sie müssen angemeldet sein um 972120.stp herunterzuladen.

Sie müssen angemeldet sein um 972120.igs herunterzuladen.

Sie müssen angemeldet sein um 972120.jt herunterzuladen.

Sie müssen angemeldet sein um 972120.dwg herunterzuladen.

Sie müssen angemeldet sein um 972110m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972140.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972140 wurde zum Merkzettel hinzugefügt.

Artikel 972140 wurde zum Warenkorb hinzugefügt.

DEHNguard SE DC ... FM

Art.-Nr. 972115 DG SE DC 60 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.

Sie müssen angemeldet sein um 972115m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.972115.edz herunterzuladen.

Direct Current-Disconnection

Artikel 972115 wurde zum Merkzettel hinzugefügt.

Artikel 972115 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 972125 DG SE DC 242 FM

Sie müssen angemeldet sein um 972125.stp herunterzuladen.

Sie müssen angemeldet sein um 972125.igs herunterzuladen.

Sie müssen angemeldet sein um 972125.jt herunterzuladen.

Sie müssen angemeldet sein um 972125.dwg herunterzuladen.
