Tilslutningstilbehør STAK

EMC-optimeret seriekobling efter IEC-60364-5-53

Details

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.
lorem ipsum

Push-in-fjederklemme STAK 4X10

1 Produkt

Art.-Nr. 952588 STAK 4X10

GTIN 4013364526624, Zolltarifnr. (EU): 85369010, Bruttogewicht: 35.67 g, VPE: 2.00 Pakkestørrelse

Abbildungen

Weitere Information

Push-in-klemme STAK 4X10
Tilslutningstværsnit: 4 x 10 mm²

fabrikat: DEHN
Type: STAK 4X10
artikelnr.: 952588
eller tilsvarende

Zertifikate



Technische Daten

Maks. driftsspænding AC (UC ) 275 V
Maks. solcellespænding (UCPV ) 1500 V
Lynstødstrøm (10/350 µs) (Iimp ) 6,25 kA
Nominel afledningsstrøm (8/20 µs) (In ) 20 kA
Maks. afledestødstrøm (8/20 µs) (Imax ) 40 kA
Tilslutningstværsnit (min.) 1,5 mm2 massiv/6 mm2 fintrådet
Tilslutningstværsnit (max.) 10 mm2 massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe 1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe 6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave 10 mm²

Artikel 952588 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952588 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stiftklemme STAK 25

Stiftklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 Produkt

Art.-Nr. 952589 STAK 25

GTIN 4013364132306, Zolltarifnr. (EU): 85369010, Bruttogewicht: 17.40 g, VPE: 4.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 952589.stp

      Sie müssen angemeldet sein um 952589.stp herunterzuladen.

      Login
    • 952589.igs

      Sie müssen angemeldet sein um 952589.igs herunterzuladen.

      Login
    • 952589.jt

      Sie müssen angemeldet sein um 952589.jt herunterzuladen.

      Login
    • 952589.dwg

      Sie müssen angemeldet sein um 952589.dwg herunterzuladen.

      Login
    • 952589m_E.dxf

      Sie müssen angemeldet sein um 952589m_E.dxf herunterzuladen.

      Login
    • DEHN.952589.wspak

      Sie müssen angemeldet sein um DEHN.952589.wspak herunterzuladen.

      Login
    • DEHN.952589.edz

      Sie müssen angemeldet sein um DEHN.952589.edz herunterzuladen.

      Login
Stifttilslutningsklemme STAK 25
Stifttilslutningsklemme til V-trådning
på overspændingsbeskyttelsesenheder op til 25 mm²

fabrikat: DEHN
Type: STAK 25
artikelnr.: 952589
eller tilsvarende

Zertifikate



Technische Daten

Mærkespænding AC/DC (UN ) 600 V
Max. solcellespænding (UCPV) ved brug af DEHNguard M YPC ... 1200 V
Mærkelaststrøm AC (IL ) 100 A
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Afledestødstrøm (8/20 µs) 50 kA
Tilslutningstværsnit (min.) 1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (max.) 25 mm2 flertrådet / 16 mm2 fintrådet
Tilslutningsmetode Foran

Artikel 952589 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952589 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

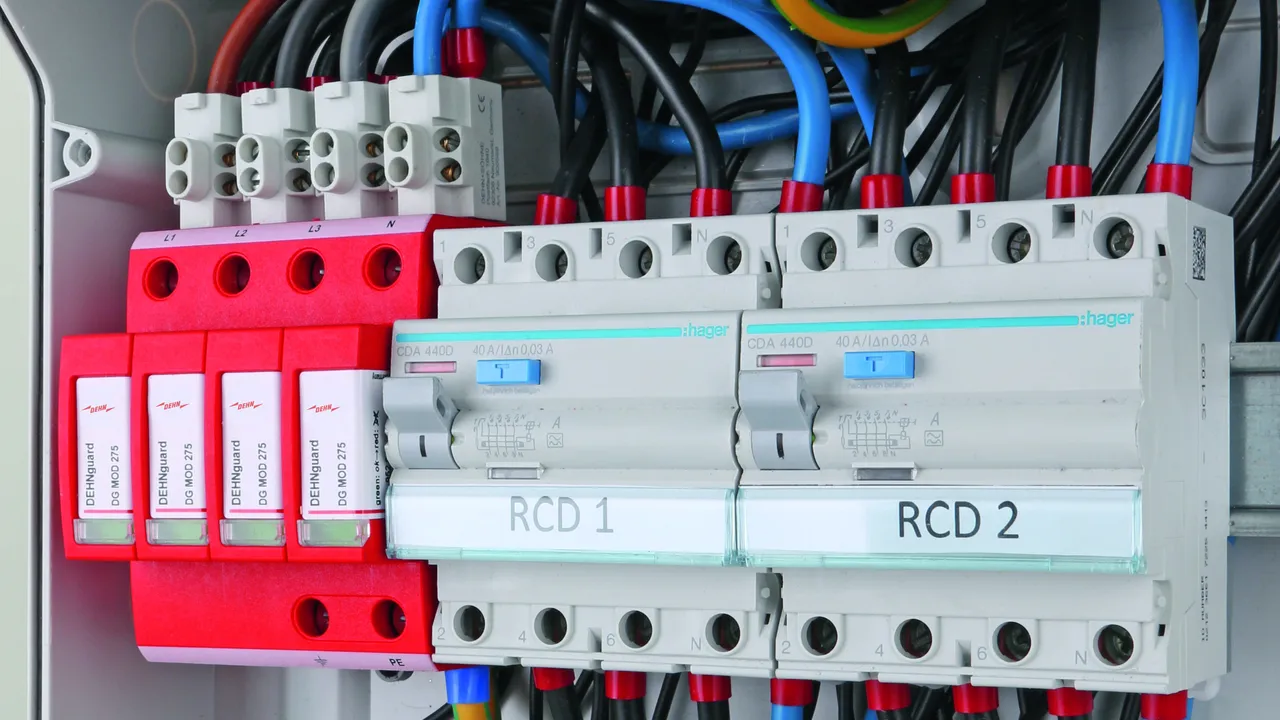

Stiftklemme STAK 3x16

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 Produkt

Art.-Nr. 900588 STAK 3X16

GTIN 4013364323933, Zolltarifnr. (EU): 85369010, Bruttogewicht: 40.00 g, VPE: 4.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 900588.stp

      Sie müssen angemeldet sein um 900588.stp herunterzuladen.

      Login
    • 900588.igs

      Sie müssen angemeldet sein um 900588.igs herunterzuladen.

      Login
    • 900588.jt

      Sie müssen angemeldet sein um 900588.jt herunterzuladen.

      Login
    • 900588.dwg

      Sie müssen angemeldet sein um 900588.dwg herunterzuladen.

      Login
    • 900588m_D.dxf

      Sie müssen angemeldet sein um 900588m_D.dxf herunterzuladen.

      Login
    • DEHN.900588.wspak

      Sie müssen angemeldet sein um DEHN.900588.wspak herunterzuladen.

      Login
    • DEHN.900588.edz

      Sie müssen angemeldet sein um DEHN.900588.edz herunterzuladen.

      Login


fabrikat: DEHN
Type: STAK 3X16
artikelnr.: 900588
eller tilsvarende

Zertifikate



Technische Daten

Mærkespænding AC/DC (UN ) 690 V/1500 V
Mærkelaststrøm AC (IL ) 160 A
Laststrøm ved V-lederføring 80 A
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Tilslutningstværsnit (min.) 1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (max.) 25 mm2 flertrådet / 16 mm2 fintrådet
Tilslutningsmetode Foran

Artikel 900588 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900588 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Stiftklemme STAK 2X16

Tilslutningsklemme for udførelse af optimal EMC-gennemgangstilslutning for lynstrøms- og overspændingsafledere efter IEC 60364-5-53.

1 Produkt

Art.-Nr. 900589 STAK 2X16

GTIN 4013364109339, Zolltarifnr. (EU): 85369010, Bruttogewicht: 20.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Stiftklemme STAK 2X16
Dobbeltklemme-udgave til
EMC-optimal gennemgangsfortrådning
Tilslutningstværsnit: 2 x 16 mm2

fabrikat: DEHN
Type: STAK 2X16
artikelnr.: 900589
eller tilsvarende



Technische Daten

Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Tilslutningstværsnit (min.) 2x 10 mm2
Tilslutningstværsnit (max.) 2x 16 mm2
Tilslutningsmetode Foran (dobbeltklemme)

Artikel 900589 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900589 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
