Jordingsklemmer til koblingsanlæg og luftledninger
:quality(98)/www.elvatec.ch/store/f/58375311/HDVORSCHAU/790160a0001.jpg)
:quality(98)/www.elvatec.ch/store/f/58375311/HDVORSCHAU/790160a0001.jpg)
- For jordsidet tilslutning på kuglehoved, bajonetfatning, rund og flad leder og fladprofil
- Til større klemmeområde op til 40 mm
- I fordrejningssikker udgave PK1 eller PK2
- Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration
Details
:quality(98)/www.elvatec.ch/store/f/58375313/HDVORSCHAU/792190a1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375313/HDVORSCHAU/792190a1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375312/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
:quality(98)/www.elvatec.ch/store/f/58375312/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
Art.-Nr. 774034 UEK 25 FS
GTIN 4013364114586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 661.60 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375325/HDVORSCHAU/774034.jpg)
:quality(98)/www.elvatec.ch/store/f/58375325/HDVORSCHAU/774034.jpg)
:quality(98)/www.elvatec.ch/store/f/58375326/HDVORSCHAU/774034m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375326/HDVORSCHAU/774034m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 774130 UEK 30 FS
GTIN 4013364057739, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375328/HDVORSCHAU/774130.jpg)
:quality(98)/www.elvatec.ch/store/f/58375328/HDVORSCHAU/774130.jpg)
:quality(98)/www.elvatec.ch/store/f/58375329/HDVORSCHAU/774130m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375329/HDVORSCHAU/774130m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 25 / 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 774234 UEK 25 HG
GTIN 4013364114593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 771.60 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375340/HDVORSCHAU/774234.jpg)
:quality(98)/www.elvatec.ch/store/f/58375340/HDVORSCHAU/774234.jpg)
:quality(98)/www.elvatec.ch/store/f/58375341/HDVORSCHAU/774234m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375341/HDVORSCHAU/774234m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 774330 UEK 30 HG
GTIN 4013364057715, Zolltarifnr. (EU): 85359000, Bruttogewicht: 941.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375348/HDVORSCHAU/774330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375348/HDVORSCHAU/774330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375349/HDVORSCHAU/774330m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375349/HDVORSCHAU/774330m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 25 / 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 774434 UEK 25 SKN
GTIN 4013364114609, Zolltarifnr. (EU): 85359000, Bruttogewicht: 712.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375355/HDVORSCHAU/774434.jpg)
:quality(98)/www.elvatec.ch/store/f/58375355/HDVORSCHAU/774434.jpg)
:quality(98)/www.elvatec.ch/store/f/58375356/HDVORSCHAU/774434m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375356/HDVORSCHAU/774434m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 774530 UEK 30 SKN
GTIN 4013364057746, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375358/HDVORSCHAU/774530.jpg)
:quality(98)/www.elvatec.ch/store/f/58375358/HDVORSCHAU/774530.jpg)
:quality(98)/www.elvatec.ch/store/f/58375359/HDVORSCHAU/774530m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375359/HDVORSCHAU/774530m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 772312 KKH 20 FS
GTIN 4013364054431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 480.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375363/HDVORSCHAU/772312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375363/HDVORSCHAU/772312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375364/HDVORSCHAU/772312m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375364/HDVORSCHAU/772312m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
Art.-Nr. 772322 KKH 25 FS
GTIN 4013364054455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 747.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375366/HDVORSCHAU/772322.jpg)
:quality(98)/www.elvatec.ch/store/f/58375366/HDVORSCHAU/772322.jpg)
:quality(98)/www.elvatec.ch/store/f/58375367/HDVORSCHAU/772322m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375367/HDVORSCHAU/772322m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 772313 KKH 20 HG
GTIN 4013364054448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375376/HDVORSCHAU/772313.jpg)
:quality(98)/www.elvatec.ch/store/f/58375376/HDVORSCHAU/772313.jpg)
:quality(98)/www.elvatec.ch/store/f/58375377/HDVORSCHAU/772313m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375377/HDVORSCHAU/772313m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 23,7 kA |
Art.-Nr. 772323 KKH 25 HG
GTIN 4013364054462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 876.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375384/HDVORSCHAU/772323.jpg)
:quality(98)/www.elvatec.ch/store/f/58375384/HDVORSCHAU/772323.jpg)
:quality(98)/www.elvatec.ch/store/f/58375385/HDVORSCHAU/772323m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375385/HDVORSCHAU/772323m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 775621 EAS EK FM 12
GTIN 4013364102545, Zolltarifnr. (EU): 85359000, Bruttogewicht: 311.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375394/HDVORSCHAU/775621.jpg)
:quality(98)/www.elvatec.ch/store/f/58375394/HDVORSCHAU/775621.jpg)
:quality(98)/www.elvatec.ch/store/f/58375395/HDVORSCHAU/775621m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375395/HDVORSCHAU/775621m_D.jpg)
Technische Daten
| Dimensioner | M12 |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 775631 EAS EK FM 16
GTIN 4013364102552, Zolltarifnr. (EU): 85359000, Bruttogewicht: 290.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375397/HDVORSCHAU/775631.jpg)
:quality(98)/www.elvatec.ch/store/f/58375397/HDVORSCHAU/775631.jpg)
:quality(98)/www.elvatec.ch/store/f/58375398/HDVORSCHAU/775631m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375398/HDVORSCHAU/775631m_D.jpg)
Technische Daten
| Dimensioner | M16 |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 775626 EAS EK FS 12
GTIN 4013364102569, Zolltarifnr. (EU): 85359000, Bruttogewicht: 343.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375402/HDVORSCHAU/775626.jpg)
:quality(98)/www.elvatec.ch/store/f/58375402/HDVORSCHAU/775626.jpg)
:quality(98)/www.elvatec.ch/store/f/58375403/HDVORSCHAU/775626m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375403/HDVORSCHAU/775626m_D.jpg)
Technische Daten
| Dimensioner | M12 x 15 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 775636 EAS EK FS 16
GTIN 4013364102576, Zolltarifnr. (EU): 85359000, Bruttogewicht: 350.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375405/HDVORSCHAU/775636.jpg)
:quality(98)/www.elvatec.ch/store/f/58375405/HDVORSCHAU/775636.jpg)
:quality(98)/www.elvatec.ch/store/f/58375406/HDVORSCHAU/775636m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375406/HDVORSCHAU/775636m_D.jpg)
Technische Daten
| Dimensioner | M16 x 15 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 790150 EAB RN 16 FS
GTIN 4013364005365, Zolltarifnr. (EU): 85359000, Bruttogewicht: 450.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375410/HDVORSCHAU/790150.jpg)
:quality(98)/www.elvatec.ch/store/f/58375410/HDVORSCHAU/790150.jpg)
:quality(98)/www.elvatec.ch/store/f/58375411/HDVORSCHAU/790150m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375411/HDVORSCHAU/790150m_D.jpg)
Technische Daten
| Dimensioner | Ø16 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150*) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
| *) For kabellængder > 4000 mm: max. op til 95 mm2 (26,5 kA / 0,5 s). | |

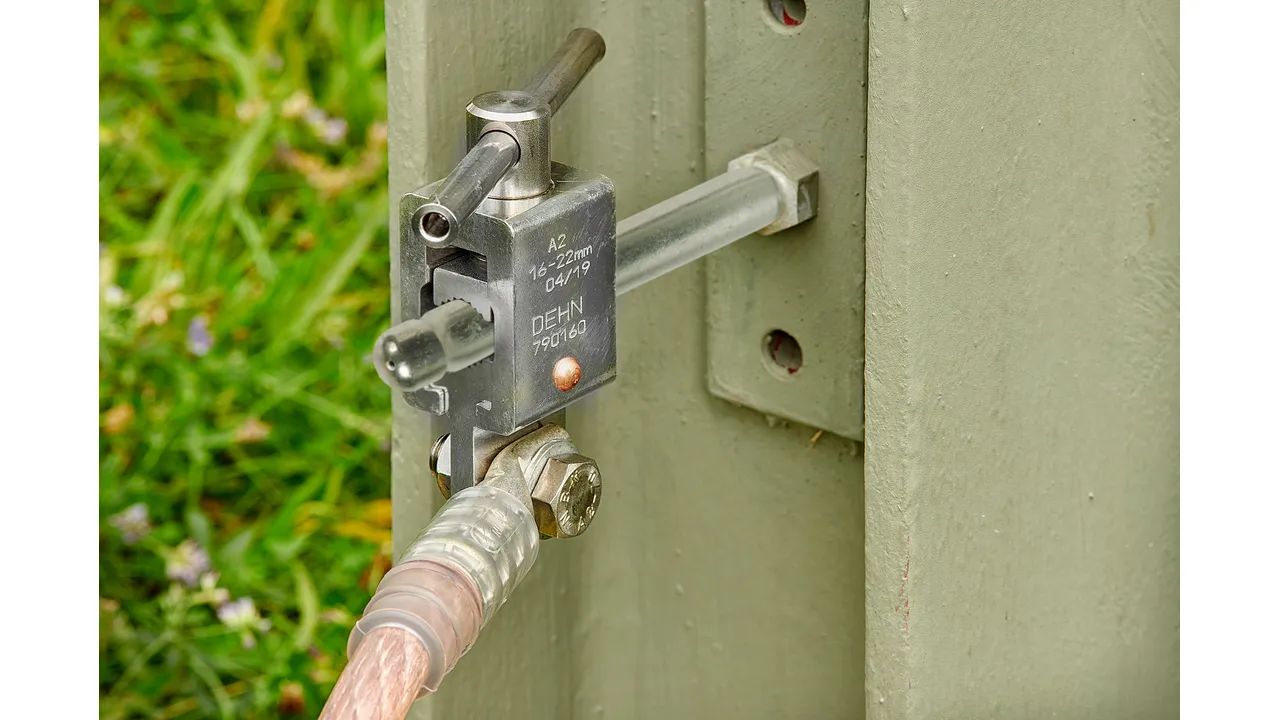

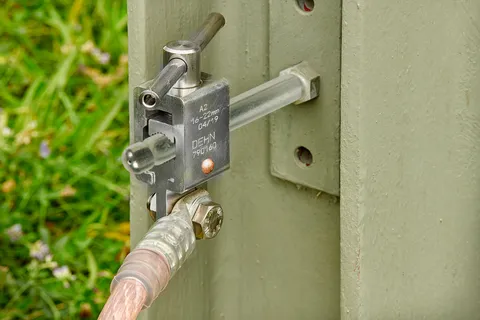

Art.-Nr. 790160 EAB RN 16 SKN
GTIN 4013364018693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 737.40 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375415/HDVORSCHAU/790160.jpg)
:quality(98)/www.elvatec.ch/store/f/58375415/HDVORSCHAU/790160.jpg)
:quality(98)/www.elvatec.ch/store/f/58375416/HDVORSCHAU/790160m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375416/HDVORSCHAU/790160m_D.jpg)
Technische Daten
| Dimensioner | Ø16 mm |
| Fordrejningsbeskyttelse | PK2 |
| Til ledertværsnit Cu | 16 ... 150**) mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 29,6 kA |
| Max. kortslutningsstrøm Ik 1 s | 29,6 kA |
| **) Max. kortslutningsstrøm på 29,6 kA, selv ved afkoblingstid Ik på 1s. | |
Art.-Nr. 792190 EFK FL40 SKN
GTIN 4013364068315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.32 kg, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375420/HDVORSCHAU/792190.jpg)
:quality(98)/www.elvatec.ch/store/f/58375420/HDVORSCHAU/792190.jpg)
:quality(98)/www.elvatec.ch/store/f/58375421/HDVORSCHAU/792190m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375421/HDVORSCHAU/792190m_D.jpg)
Technische Daten
| Klemmeområde | Op til 40 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 95 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 26,5 kA |
| Max. kortslutningsstrøm Ik 1 s | 18,7 kA |
Art.-Nr. 792030 EFK FL30 SKN
GTIN 4013364005853, Zolltarifnr. (EU): 85359000, Bruttogewicht: 610.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375425/HDVORSCHAU/792030.jpg)
:quality(98)/www.elvatec.ch/store/f/58375425/HDVORSCHAU/792030.jpg)
:quality(98)/www.elvatec.ch/store/f/58375426/HDVORSCHAU/792030m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375426/HDVORSCHAU/792030m_D.jpg)
Technische Daten
| Klemmeområde | Op til 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 50 mm2 |
| Max. kortslutningsstrøm Ik 0,5 s | 14,0 kA |
| Max. kortslutningsstrøm Ik 1 s | 9,9 kA |
