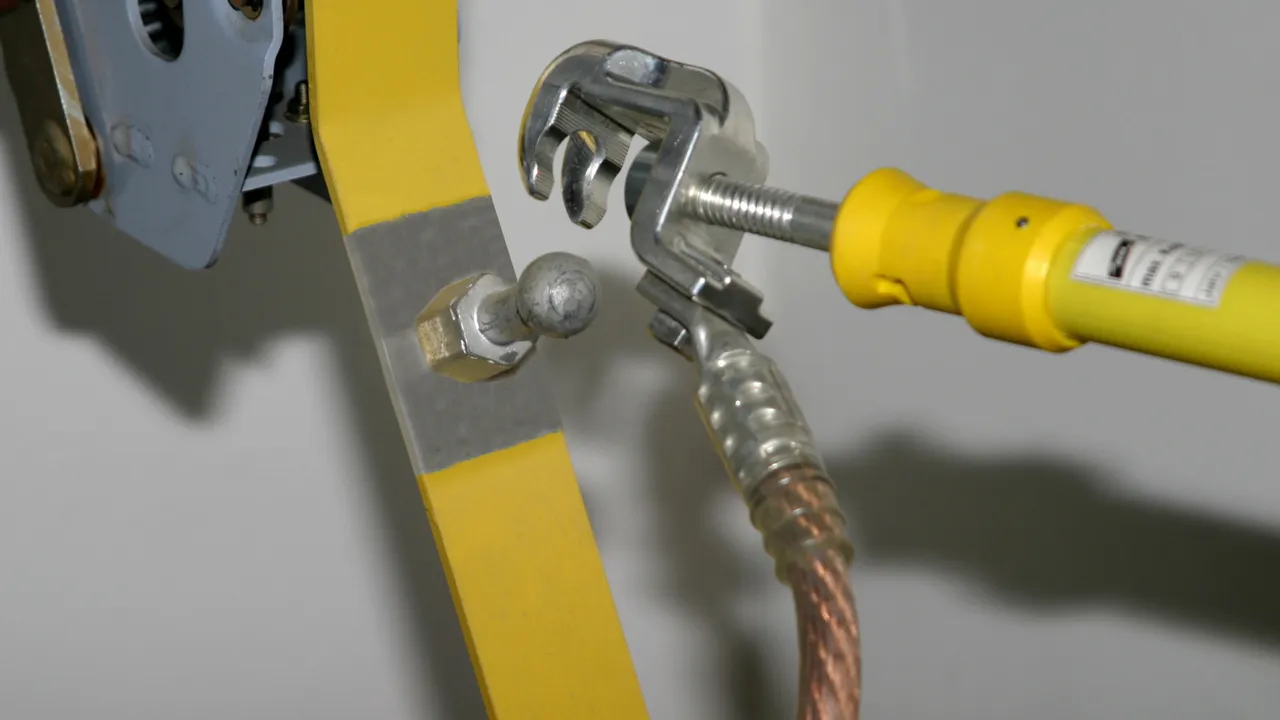

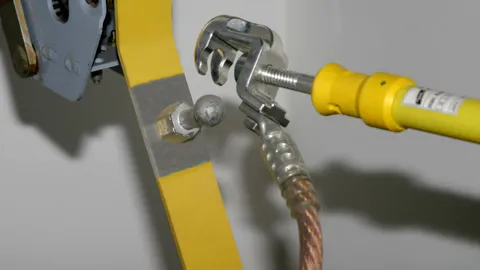

Faseklemmer til koblingsanlæg og åbne installationer
:quality(98)/www.elvatec.ch/store/f/58375213/HDVORSCHAU/773234a2_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/58375213/HDVORSCHAU/773234a2_16-9.jpg)
- Til fasesiden af 1- til 5-polede jordings- og kortslutningskæder
- Fordrejningssikker PK1-udførelse
- Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration
Details
:quality(98)/www.elvatec.ch/store/f/58375217/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.elvatec.ch/store/f/58375217/HDVORSCHAU/772330_2.jpg)
:quality(98)/www.elvatec.ch/store/f/58375218/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375218/HDVORSCHAU/761010_1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375216/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375216/HDVORSCHAU/772330_1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375219/HDVORSCHAU/773034.jpg)
:quality(98)/www.elvatec.ch/store/f/58375219/HDVORSCHAU/773034.jpg)
:quality(98)/www.elvatec.ch/store/f/58375214/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
:quality(98)/www.elvatec.ch/store/f/58375214/HDVORSCHAU/Klemmbereich_Seilquerschnitt_1_E.jpg)
:quality(98)/www.elvatec.ch/store/f/58375220/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375220/HDVORSCHAU/761011_1.jpg)
:quality(98)/www.elvatec.ch/store/f/58375221/HDVORSCHAU/773234.jpg)
:quality(98)/www.elvatec.ch/store/f/58375221/HDVORSCHAU/773234.jpg)
:quality(98)/www.elvatec.ch/store/f/58375215/HDVORSCHAU/772310.jpg)
:quality(98)/www.elvatec.ch/store/f/58375215/HDVORSCHAU/772310.jpg)
Art.-Nr. 772310 KKH 20 SK
GTIN 4013364057593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 469.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375226/HDVORSCHAU/772310.jpg)
:quality(98)/www.elvatec.ch/store/f/58375226/HDVORSCHAU/772310.jpg)
:quality(98)/www.elvatec.ch/store/f/58375227/HDVORSCHAU/772310m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375227/HDVORSCHAU/772310m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
Art.-Nr. 772320 KKH 25 SK
GTIN 4013364057432, Zolltarifnr. (EU): 85359000, Bruttogewicht: 785.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375233/HDVORSCHAU/772320.jpg)
:quality(98)/www.elvatec.ch/store/f/58375233/HDVORSCHAU/772320.jpg)
:quality(98)/www.elvatec.ch/store/f/58375234/HDVORSCHAU/772320m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375234/HDVORSCHAU/772320m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 772311 KKH 20 SQ
GTIN 4013364057586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 482.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375238/HDVORSCHAU/772311.jpg)
:quality(98)/www.elvatec.ch/store/f/58375238/HDVORSCHAU/772311.jpg)
:quality(98)/www.elvatec.ch/store/f/58375239/HDVORSCHAU/772311m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375239/HDVORSCHAU/772311m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
Art.-Nr. 772321 KKH 25 SQ
GTIN 4013364057449, Zolltarifnr. (EU): 85359000, Bruttogewicht: 756.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375241/HDVORSCHAU/772311.jpg)
:quality(98)/www.elvatec.ch/store/f/58375241/HDVORSCHAU/772311.jpg)
:quality(98)/www.elvatec.ch/store/f/58375242/HDVORSCHAU/772321m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375242/HDVORSCHAU/772321m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 772330 KKH 20 D SK
GTIN 4013364069220, Zolltarifnr. (EU): 85359000, Bruttogewicht: 560.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375246/HDVORSCHAU/772330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375246/HDVORSCHAU/772330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375247/HDVORSCHAU/772330m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375247/HDVORSCHAU/772330m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
Art.-Nr. 772340 KKH 25 D SK
GTIN 4013364057456, Zolltarifnr. (EU): 85359000, Bruttogewicht: 878.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375249/HDVORSCHAU/772330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375249/HDVORSCHAU/772330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375250/HDVORSCHAU/772340m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375250/HDVORSCHAU/772340m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 772331 KKH 20 D SQ
GTIN 4013364066304, Zolltarifnr. (EU): 85359000, Bruttogewicht: 566.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375254/HDVORSCHAU/772331.jpg)
:quality(98)/www.elvatec.ch/store/f/58375254/HDVORSCHAU/772331.jpg)
:quality(98)/www.elvatec.ch/store/f/58375255/HDVORSCHAU/772331m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375255/HDVORSCHAU/772331m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
Art.-Nr. 772341 KKH 25 D SQ
GTIN 4013364057425, Zolltarifnr. (EU): 85359000, Bruttogewicht: 902.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375257/HDVORSCHAU/772331.jpg)
:quality(98)/www.elvatec.ch/store/f/58375257/HDVORSCHAU/772331.jpg)
:quality(98)/www.elvatec.ch/store/f/58375258/HDVORSCHAU/772341m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375258/HDVORSCHAU/772341m_D.jpg)
Technische Daten
| Til kuglehoved Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 715314 RBK 25 SQ SN7151
GTIN 4013364132474, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.61 kg, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375263/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375263/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375264/HDVORSCHAU/715314m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375264/HDVORSCHAU/715314m_D.jpg)
Technische Daten
| Til rund kontaktstift Ø | 25 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 715315 RBK 26 SQ SN7255
GTIN 4013364135338, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.60 kg, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375267/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375267/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375268/HDVORSCHAU/715315m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375268/HDVORSCHAU/715315m_D.jpg)
Technische Daten
| Til rund kontaktstift Ø | 26 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 715313 RBK 30 SQ SN7642
GTIN 4013364154971, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.55 kg, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375271/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375271/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375272/HDVORSCHAU/715313m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375272/HDVORSCHAU/715313m_D.jpg)
Technische Daten
| Til rund kontaktstift Ø | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 715312 RBK 35 SQ
GTIN 4013364150386, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.50 kg, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375275/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375275/HDVORSCHAU/715312.jpg)
:quality(98)/www.elvatec.ch/store/f/58375276/HDVORSCHAU/715312m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375276/HDVORSCHAU/715312m_D.jpg)
Technische Daten
| Til rund kontaktstift Ø | 35 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
Art.-Nr. 773034 UK 25 SK
GTIN 4013364114562, Zolltarifnr. (EU): 85359000, Bruttogewicht: 634.40 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375287/HDVORSCHAU/773034.jpg)
:quality(98)/www.elvatec.ch/store/f/58375287/HDVORSCHAU/773034.jpg)
:quality(98)/www.elvatec.ch/store/f/58375288/HDVORSCHAU/773034m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375288/HDVORSCHAU/773034m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 773130 UK 30 SK
GTIN 4013364057722, Zolltarifnr. (EU): 85359000, Bruttogewicht: 801.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375290/HDVORSCHAU/773130.jpg)
:quality(98)/www.elvatec.ch/store/f/58375290/HDVORSCHAU/773130.jpg)
:quality(98)/www.elvatec.ch/store/f/58375291/HDVORSCHAU/773130m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375291/HDVORSCHAU/773130m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 25 / 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 773234 UK 25 SQ
GTIN 4013364114555, Zolltarifnr. (EU): 85359000, Bruttogewicht: 660.60 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375297/HDVORSCHAU/773234.jpg)
:quality(98)/www.elvatec.ch/store/f/58375297/HDVORSCHAU/773234.jpg)
:quality(98)/www.elvatec.ch/store/f/58375298/HDVORSCHAU/773234m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375298/HDVORSCHAU/773234m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 20 / 25 mm |
| Til bajonetfatning med kravevidde | 15 mm |
| Ø / Fl klemmeområde | 20 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 773330 UK 30 SQ
GTIN 4013364057760, Zolltarifnr. (EU): 85359000, Bruttogewicht: 830.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375300/HDVORSCHAU/773330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375300/HDVORSCHAU/773330.jpg)
:quality(98)/www.elvatec.ch/store/f/58375301/HDVORSCHAU/773330m_E_Klemmbereich.jpg)
:quality(98)/www.elvatec.ch/store/f/58375301/HDVORSCHAU/773330m_E_Klemmbereich.jpg)
Technische Daten
| Til kuglehoved Ø | 25 / 30 mm |
| Til bajonetfatning med kravevidde | 18 mm |
| Ø / Fl klemmeområde | 30 mm |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 120*) mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 33,5 kA |
| Maks. kortslutningsstrøm Ik 1 s | 23,7 kA |
| *) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer | |
Art.-Nr. 771316 PAS EK SQ 16
GTIN 4013364150393, Zolltarifnr. (EU): 85359000, Bruttogewicht: 418.00 g, VPE: 1.00 Pakkestørrelse
Abbildungen
:quality(98)/www.elvatec.ch/store/f/58375309/HDVORSCHAU/771316.jpg)
:quality(98)/www.elvatec.ch/store/f/58375309/HDVORSCHAU/771316.jpg)
:quality(98)/www.elvatec.ch/store/f/58375310/HDVORSCHAU/771316m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/58375310/HDVORSCHAU/771316m_D.jpg)
Technische Daten
| Dimensioner | M16 |
| Fordrejningsbeskyttelse | PK1 |
| Til ledertværsnit Cu | 16 ... 150 mm2 |
| Maks. kortslutningsstrøm Ik 0,5 s | 42,0 kA |
| Maks. kortslutningsstrøm Ik 1 s | 29,6 kA |
