Afladeudstyr

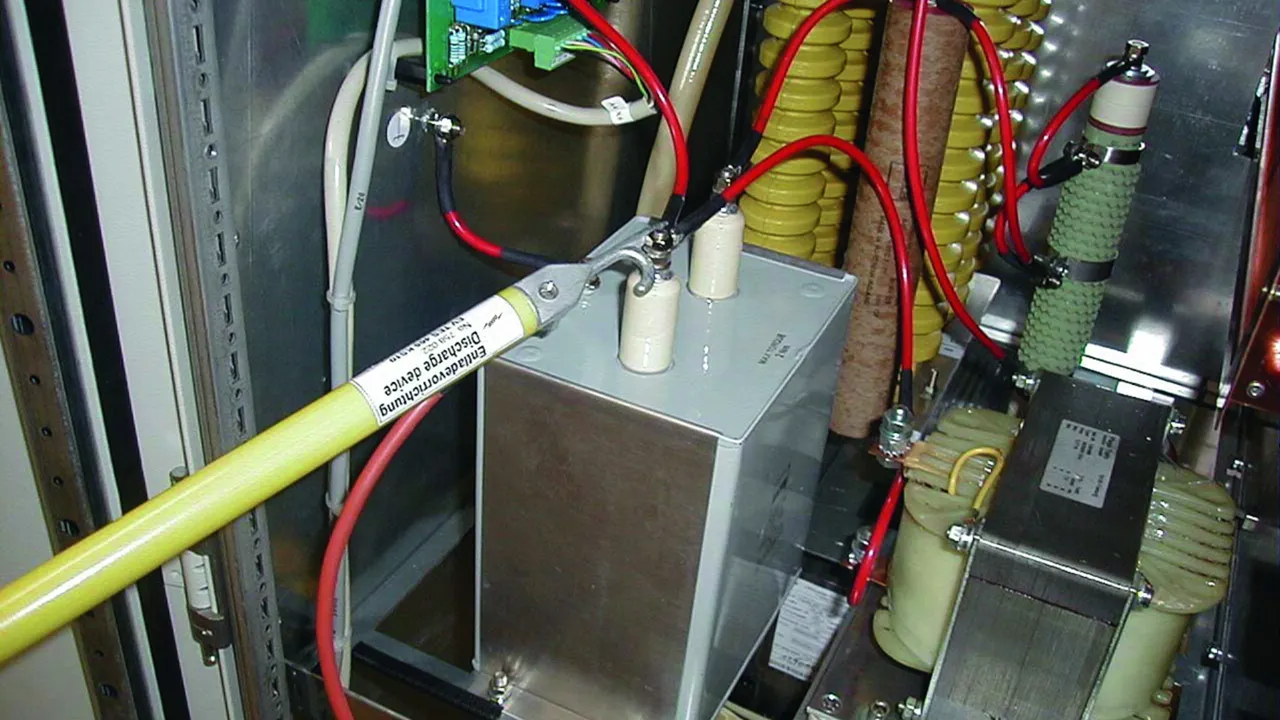

Til afledning af statiske ladninger
Forskellige tastespidser
Krogelektrode specielt til elektrofilteranlæg, til at gribe rund leder Ø12 ... 26,5 mm
Lederindføring i vandtæt kunststofkapsling med yderligere kinkbeskyttelse

Afladestang med håndtag og jordingsklemme med vingeskrue

1 Produkt

Art.-Nr. 758020 EV TES 465 EK

GTIN 4013364098992, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.44 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med håndtag og jordingstang med fjeder

1 Produkt

Art.-Nr. 758021 EV TES 465 EZ

GTIN 4013364099005, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.20 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Klemmeområde (rund / flad)	op til Ø16/op til 13 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med håndtag og kabelsko på jordsiden

Borehul Ø8,4mm og silikoneleder.

1 Produkt

Art.-Nr. 758022 EV TES 465 KS10

GTIN 4013364099012, Zolltarifnr. (EU): 85369095, Bruttogewicht: 750.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	10 mm²
Lederhylster	Rød silikoneleder
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med jordingsklemme og vingeskrue

1 Produkt

Art.-Nr. 758001 EV TS 2000 EK

GTIN 4013364004030, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.22 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Materiale (tastespids)	Cu-legering/gal Sn

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde	Op til 20 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med jordingstang med fjeder

1 Produkt

Art.-Nr. 758003 EV TS 2000 EZ

GTIN 4013364004047, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.95 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Materiale (tastespids)	Cu-legering/gal Sn
*) Test efter egne angivelser

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	2000 mm
Samlet længde (l_G )	2050 mm
Klemmeområde (rund / flad)	op til Ø16 mm /op til 13 mm
Isolerevne af isoleringsrør (efter DIN VDE 0681-1)	75 kV
Max. afledestødstrøm (8/20 µs)*	50 kA
Anvendelse	Må ikke anvendes i nedbør
Materiale (tastespids)	Cu-legering/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør
*) Test efter egne angivelser

Artikel 758003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med jordingsklemme med skruehåndtag

Til at gribe rund leder Ø12 ... 26,5mm i elektrofilteranlæg.

1 Produkt

Art.-Nr. 758015 EV EH 1725 EK

GTIN 4013364041608, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.62 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Materiale (krogelektrode)	Bronze/gal Sn

Lederlængde	3500 mm
Ledertværsnit	25 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Tilslutningsdel i jordingsanlæg	Jordingsklemme type F 2, klemmeområde op til 30 mm
Rørlængde	1500 mm
Samlet længde (l_G )	1725 mm
Klemmeområde	Op til 30 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (krogelektrode)	Bronze/gal Sn
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med taste- og krogspids og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Produkt

Art.-Nr. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.29 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Materiale (taste- og krogspids)	Zamak

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (taste- og krogspids)	Zamak
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med krogelektrode og kabelsko på jordsiden

Preskabelsko PK1 (fordrejningssikkert borehul Ø12,5mm).

1 Produkt

Art.-Nr. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Zolltarifnr. (EU): 85369095, Bruttogewicht: 5.16 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Materiale (montagebøjle)	Rustfrit

Lederlængde	3500 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Materiale (jordingsleder)	Cu , højfleksibel
Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Anvendelse	Må ikke anvendes i nedbør
Materiale (montagebøjle)	Rustfrit
Materiale (isolerrør)	Glasfiberforstærket polyesterrør

Artikel 758028 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758028 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladekæde med isolerede jordingsklemmer

1 Produkt

Art.-Nr. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Zolltarifnr. (EU): 85369095, Bruttogewicht: 3.21 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Technische Daten

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm

Lederlængde A / B / C	1750 mm
Lederlængde D	3200 mm
Ledertværsnit	16 mm²
Lederhylster	Transparent
Klemmeområde	5-25 mm
Farve (klemme A / B / C)	Sort ●
Farve (klemme D)	Rød ●
Mulige klemmebetjening	> 500
Max. tilladte mærkestrøm	10 A
Temperaturområde for montering	-30 °C ... +50 °C
Opbevaringstemperaturområde	-40 °C ... +70 °C
Lederudførelse	Fintrådet blank Cu-flet efter VDE 0295-6
Isoleringsniveau (lederkapsling)	Min. 10 kV/mm
Isoleringstykkelse	1,20 mm (gennemsnit)
Isolering	PVC TM2 efter HD21.1

Artikel 758099 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758099 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med håndtag, uden jordingsleder

1 Produkt

Art.-Nr. 758036 EV TES 465 SN7215

GTIN 4013364133884, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.35 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Rørlængde	465 mm
Samlet længde (l_G )	550 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Artikel 758036 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758036 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med tastespids, uden jordingsleder

1 Produkt

Art.-Nr. 758075 EV TS STK 1470

GTIN 4013364247789, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.75 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Rørlængde	1310 mm
Samlet længde (l_G )	1470 mm
Skrue	M8 x 20 mm mm
Materiale (tastespids)	Cu-legering/gal Sn

Artikel 758075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med taste- og krogspids, uden jordingsleder

1 Produkt

Art.-Nr. 758085 EV TES STK 1500

GTIN 4013364247819, Zolltarifnr. (EU): 85369095, Bruttogewicht: 1.42 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Rørlængde	1310 mm
Samlet længde (l_G )	1500 mm
Skrue	M8 x 20 mm mm
Materiale (taste- og krogspids)	Zamak

Artikel 758085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladestang med krogelektrode, uden jordingsleder

1 Produkt

Art.-Nr. 758095 EV EHB STK 1600

GTIN 4013364247826, Zolltarifnr. (EU): 85369095, Bruttogewicht: 2.32 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Rørlængde	1310 mm
Samlet længde (l_G )	1600 mm
Skrue	M8 x 20 mm mm
Materiale (montagebøjle)	Rustfrit

Artikel 758095 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 758095 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Afladeudstyr

Afladestang med håndtag og jordingsklemme med vingeskrue

Art.-Nr. 758020 EV TES 465 EK

Artikel 758020 wurde zum Merkzettel hinzugefügt.

Artikel 758020 wurde zum Warenkorb hinzugefügt.

Afladestang med håndtag og jordingstang med fjeder

Art.-Nr. 758021 EV TES 465 EZ

Artikel 758021 wurde zum Merkzettel hinzugefügt.

Artikel 758021 wurde zum Warenkorb hinzugefügt.

Afladestang med håndtag og kabelsko på jordsiden

Art.-Nr. 758022 EV TES 465 KS10

Artikel 758022 wurde zum Merkzettel hinzugefügt.

Artikel 758022 wurde zum Warenkorb hinzugefügt.

Afladestang med jordingsklemme og vingeskrue

Art.-Nr. 758001 EV TS 2000 EK

Artikel 758001 wurde zum Merkzettel hinzugefügt.

Artikel 758001 wurde zum Warenkorb hinzugefügt.

Afladestang med jordingstang med fjeder

Art.-Nr. 758003 EV TS 2000 EZ

Artikel 758003 wurde zum Merkzettel hinzugefügt.

Artikel 758003 wurde zum Warenkorb hinzugefügt.

Afladestang med jordingsklemme med skruehåndtag

Art.-Nr. 758015 EV EH 1725 EK

Artikel 758015 wurde zum Merkzettel hinzugefügt.

Artikel 758015 wurde zum Warenkorb hinzugefügt.

Afladestang med taste- og krogspids og kabelsko på jordsiden

Art.-Nr. 758025 EV TES STK 1500 KS

Artikel 758025 wurde zum Merkzettel hinzugefügt.

Artikel 758025 wurde zum Warenkorb hinzugefügt.

Afladestang med krogelektrode og kabelsko på jordsiden

Art.-Nr. 758028 EV EHB 1600 SN7114

Artikel 758028 wurde zum Merkzettel hinzugefügt.

Artikel 758028 wurde zum Warenkorb hinzugefügt.

Afladekæde med isolerede jordingsklemmer

Art.-Nr. 758099 PAV 3+1 16 ZAK

Artikel 758099 wurde zum Merkzettel hinzugefügt.

Artikel 758099 wurde zum Warenkorb hinzugefügt.

Afladestang med håndtag, uden jordingsleder

Art.-Nr. 758036 EV TES 465 SN7215

Sie müssen angemeldet sein um 758036.stp herunterzuladen.

Sie müssen angemeldet sein um 758036.igs herunterzuladen.

Sie müssen angemeldet sein um 758036.jt herunterzuladen.

Sie müssen angemeldet sein um 758036.dwg herunterzuladen.

Artikel 758036 wurde zum Merkzettel hinzugefügt.

Artikel 758036 wurde zum Warenkorb hinzugefügt.

Afladestang med tastespids, uden jordingsleder

Art.-Nr. 758075 EV TS STK 1470

Artikel 758075 wurde zum Merkzettel hinzugefügt.

Artikel 758075 wurde zum Warenkorb hinzugefügt.

Afladestang med taste- og krogspids, uden jordingsleder

Art.-Nr. 758085 EV TES STK 1500

Artikel 758085 wurde zum Merkzettel hinzugefügt.

Artikel 758085 wurde zum Warenkorb hinzugefügt.

Afladestang med krogelektrode, uden jordingsleder

Art.-Nr. 758095 EV EHB STK 1600

Sie müssen angemeldet sein um 758095.stp herunterzuladen.

Sie müssen angemeldet sein um 758095.igs herunterzuladen.

Sie müssen angemeldet sein um 758095.jt herunterzuladen.

Sie müssen angemeldet sein um 758095.dwg herunterzuladen.

Sie müssen angemeldet sein um 758095m_D.dxf herunterzuladen.

Artikel 758095 wurde zum Merkzettel hinzugefügt.

Artikel 758095 wurde zum Warenkorb hinzugefügt.
