Faseklemmer til luftledninger

  • Til fasesiden af 1- og 3-polede jordings- og kortslutningskæder på luftledninger
  • Med hjælpestyre til nemmere fastgørelse på kabler
  • Enkel fastgørelse med fjederklemme
  • I fordrejningssikker PK1- og PK2-udførelse og med lang bajonetfatning
  • Jordings- og kortslutningskæder kan sammensættes online via EuK-konfiguration

Details

Faseskrueklemme med fjeder.
lorem ipsum
Preskabelsko, type PK1:
Udsparing gør kabelsko fordrejningssikker (standard udførelse).
lorem ipsum
lorem ipsum
Preskabelsko, type PK2:
Kabelsko uden udsparing til avendelse med andre leverandører kan fås ved forespørgsel.
lorem ipsum
Faseskrueklemme med fast hjælpestyre til sikker fastgørelse på kabel.
lorem ipsum
Klemme med lang bajonet og jordingsstang med Al-kobling for lang bajonet.
lorem ipsum

Faseskrueklemme - normal udførelse

Kortslutningssikker, selv ved korrosionsramte kabler.

2 Produkte

Art.-Nr. 784201 PSK 4 30 SQL

GTIN 4013364006591, Zolltarifnr. (EU): 85359000, Bruttogewicht: 880.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 4 ... 30 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 70 mm2
Maks. kortslutningsstrøm Ik 0,5 s 19,5 kA
Maks. kortslutningsstrøm Ik 1 s 13,8 kA

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784301 PSK 10 65 SQL

GTIN 4013364006553, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.70 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 10 ... 65 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 120 mm2
Maks. kortslutningsstrøm Ik 0,5 s 33,5 kA
Maks. kortslutningsstrøm Ik 1 s 23,7 kA

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

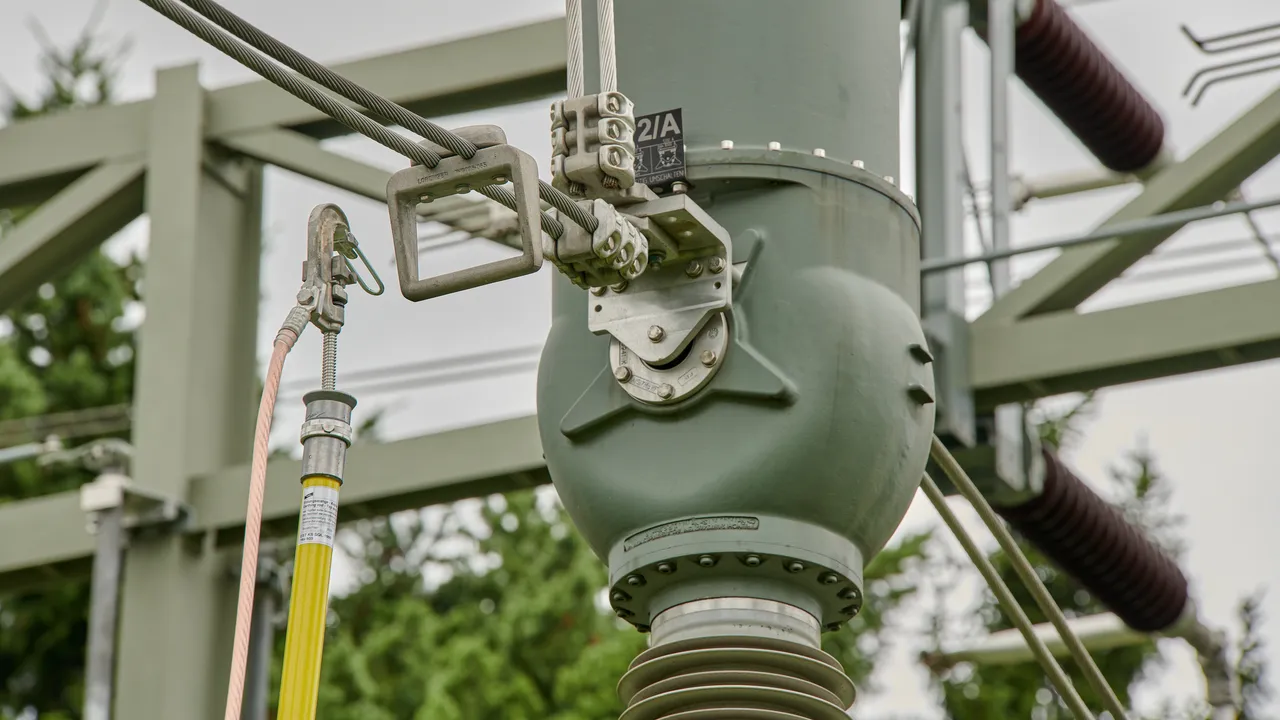

Faseskrueklemme - med hjælpestyre

Kortslutningssikker, selv ved korrosionsramte kabler.

2 Produkte

Art.-Nr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.47 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 4 ... 30 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 70 mm2
Maks. kortslutningsstrøm Ik 0,5 s 19,5 kA
Maks. kortslutningsstrøm Ik 1 s 13,8 kA

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.12 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 10 ... 65 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 120 mm2
Maks. kortslutningsstrøm Ik 0,5 s 33,5 kA
Maks. kortslutningsstrøm Ik 1 s 23,7 kA

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Faseskrueklemme - med fjeder

Nem fastgørelse med fjederklemme.

1 Produkt

Art.-Nr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Zolltarifnr. (EU): 85359000, Bruttogewicht: 600.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 4 ... 30 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 70 mm2
Maks. kortslutningsstrøm Ik 0,5 s 19,5 kA
Maks. kortslutningsstrøm Ik 1 s 13,8 kA

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Faseskrueklemme - med større klemmeområde

Særligt egnet til Al- og Al/St-kabler og rør.

1 Produkt

Art.-Nr. 784085 PSK 10 85 SQL

GTIN 4013364018686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 872.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 10 ... 85 mm
Fordrejningsbeskyttelse PK2
Til ledertværsnit Cu 16 ... 150 mm2
Maks. kortslutningsstrøm Ik 0,5 s 29,6 kA
Maks. kortslutningsstrøm Ik 1 s 29,6 kA

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Faseskrueklemme - med større klemmeområde og teleskopisk jordingsstang

Særligt velegnet til Al- og Al/St-ledere, rør og fastgørelsespunkter på fasesiden.

1 Produkt

Art.-Nr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.71 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 10 ... 85 mm
Fordrejningsbeskyttelse PK2
Til ledertværsnit Cu 16 ... 150 mm2
Maks. kortslutningsstrøm Ik 0,5 s 29,6 kA
Maks. kortslutningsstrøm Ik 1 s 29,6 kA
Totallængde (lG max / IG min ) 5200 / 2875 mm
Længde (håndtag) 1900 mm

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Faseskrueklemme

Særligt egnet til skrå indsættelse.

2 Produkte

Art.-Nr. 784032 PSK 10 32 SQL

GTIN 4013364018679, Zolltarifnr. (EU): 85359000, Bruttogewicht: 843.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 784032.stp

      Sie müssen angemeldet sein um 784032.stp herunterzuladen.

      Login
    • 784032.igs

      Sie müssen angemeldet sein um 784032.igs herunterzuladen.

      Login
    • 784032.dwg

      Sie müssen angemeldet sein um 784032.dwg herunterzuladen.

      Login
    • 784032.jt

      Sie müssen angemeldet sein um 784032.jt herunterzuladen.

      Login
    • 784032m_D.dxf

      Sie müssen angemeldet sein um 784032m_D.dxf herunterzuladen.

      Login



Technische Daten

Klemmeområde Ø 10 ... 32 mm
Fordrejningsbeskyttelse PK2
Til ledertværsnit Cu 16 ... 95 mm2
Maks. kortslutningsstrøm Ik 0,5 s 18,7 kA
Maks. kortslutningsstrøm Ik 1 s 18,7 kA

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784033 PSK 10 50 SQL

GTIN 4013364553637, Zolltarifnr. (EU): 85359000, Bruttogewicht: 936.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 784032.stp

      Sie müssen angemeldet sein um 784032.stp herunterzuladen.

      Login
    • 784032.igs

      Sie müssen angemeldet sein um 784032.igs herunterzuladen.

      Login
    • 784032.dwg

      Sie müssen angemeldet sein um 784032.dwg herunterzuladen.

      Login
    • 784032.jt

      Sie müssen angemeldet sein um 784032.jt herunterzuladen.

      Login
    • 784032m_D.dxf

      Sie müssen angemeldet sein um 784032m_D.dxf herunterzuladen.

      Login



Technische Daten

Klemmeområde Ø 10 ... 32 mm
Fordrejningsbeskyttelse PK2
Til ledertværsnit Cu 16 ... 95 mm2
Maks. kortslutningsstrøm Ik 0,5 s 18,7 kA
Maks. kortslutningsstrøm Ik 1 s 18,7 kA

Artikel 784033 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784033 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Faseskrueklemme - med sikkerhedsbøjle

Særligt egnet til skrå indsættelse.

1 Produkt

Art.-Nr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Klemmeområde Ø 10 ... 32 mm
Fordrejningsbeskyttelse PK2
Til ledertværsnit Cu 16 ... 95 mm2
Maks. kortslutningsstrøm Ik 0,5 s 18,7 kA
Maks. kortslutningsstrøm Ik 1 s 18,7 kA

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Kuglehovedklemme - fast

2 Produkte

Art.-Nr. 772314 KKH 20 SQL

GTIN 4013364080171, Zolltarifnr. (EU): 85359000, Bruttogewicht: 446.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Til kuglehoved Ø 20 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 120 mm2
Maks. kortslutningsstrøm Ik 0,5 s 33,5 kA
Maks. kortslutningsstrøm Ik 1 s 23,7 kA

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772324 KKH 25 SQL

GTIN 4013364080188, Zolltarifnr. (EU): 85359000, Bruttogewicht: 719.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Til kuglehoved Ø 25 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 150 mm2
Maks. kortslutningsstrøm Ik 0,5 s 42,0 kA
Maks. kortslutningsstrøm Ik 1 s 29,6 kA

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Universalklemme

2 Produkte

Art.-Nr. 773236 UK 25 SQL

GTIN 4013364114579, Zolltarifnr. (EU): 85359000, Bruttogewicht: 713.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Til kuglehoved Ø 20 / 25 mm
Til bajonetfatning med kravevidde 15 mm
Ø / Fl klemmeområde 20 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 120*) mm2
Maks. kortslutningsstrøm Ik 0,5 s 33,5 kA
Maks. kortslutningsstrøm Ik 1 s 23,7 kA
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 773331 UK 30 SQL

GTIN 4013364069244, Zolltarifnr. (EU): 85359000, Bruttogewicht: 793.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



Technische Daten

Til kuglehoved Ø 25 / 30 mm
Til bajonetfatning med kravevidde 18 mm
Ø / Fl klemmeområde 30 mm
Fordrejningsbeskyttelse PK1
Til ledertværsnit Cu 16 ... 120*) mm2
Maks. kortslutningsstrøm Ik 0,5 s 33,5 kA
Maks. kortslutningsstrøm Ik 1 s 23,7 kA
*) Se tabel for klemmeområde og maksimal kabeltværsnit for universalklemmer

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
