Forgreningsplade

Høj kortslutningsstrøms-bæreevne på tilslutningspladen
1-polet tilslutning af fase på forgreningspunkt
For tilslutning af 1-polede jordings- og kortslutningskæder til mastedele
Udførelse til kuglehoved Ø20 mm, Ø25 mm eller ringkravebolt Ø16 mm

Details

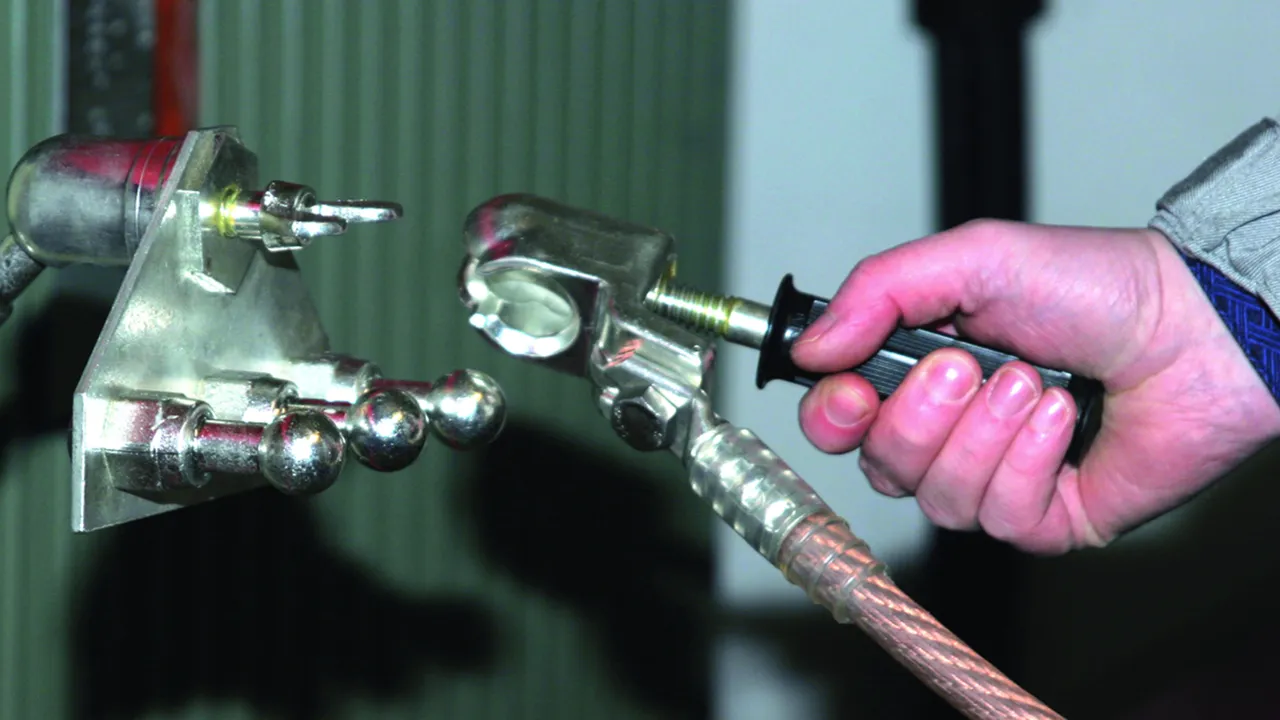

Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

lorem ipsum — Skruetvingeklemme med drejemodhold monteret på forgreningsplade.

Med tre kuglehoveder og kuglehovedklemme

2 Produkte

Art.-Nr. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1085.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728620 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728620 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1084.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728625 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728625 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Med tre kuglehoveder

Til montage på jordingsklemmer med drejemodhold (PK1).

2 Produkte

Art.-Nr. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, Zolltarifnr. (EU): 85359000, Bruttogewicht: 756.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA

Fastgørelsespunkt Ø	20 mm
Max. ledertværsnit Cu	120 mm²
Maks. kortslutningsstrøm I_k0,5 s	33,5 kA
Maks. kortslutningsstrøm I_k1 s	23,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728522 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728522 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1014.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA

Fastgørelsespunkt Ø	25 mm
Max. ledertværsnit Cu	150 mm²
Maks. kortslutningsstrøm I_k0,5 s	42,0 kA
Maks. kortslutningsstrøm I_k1 s	29,6 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728526 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728526 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Med tre ringkravebolte og ringkraveklemme

1 Produkt

Art.-Nr. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.54 kg, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA

Fastgørelsespunkt Ø	16 mm
Max. ledertværsnit Cu	95 mm²
Maks. kortslutningsstrøm I_k0,5 s	26,5 kA
Maks. kortslutningsstrøm I_k1 s	18,7 kA
Standard	EN/IEC 61230 (DIN VDE 0683-100) og fastgørelsespunkt efter DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	Messing (CuNi2Si) / gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728516 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728516 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Med to kuglehoveder og kuglehovedklemme

Med justerbar kuglehovedklemme (Ø25 mm) og håndtag af kunststof.
Til sammenkobling af to 1-polede jordings- og kortslutningskæder og tilslutning af et kuglehoved (Ø25 mm).

1 Produkt

Art.-Nr. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1015.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540

Fastgørelsespunkt Ø	25 mm
Dimensioner	160 x 100 x 6 mm
DB tegnings-nr.	3 Ebgw 01.66
DB materiale-nr.	157 540
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Material (plade)	Aluminium
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tilslutningslaske med ét kuglehoved

For tilslutning til sikringsholder.

1 Produkt

Art.-Nr. 728503 EAP 25 SIT US OL

GTIN 4013364079564, Zolltarifnr. (EU): 85359000, Bruttogewicht: 453.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545

Fastgørelsespunkt Ø	25 mm
Dimensioner	155 x 30 x 4 mm
DB tegnings-nr.	4 Ebgw 01.60
DB materiale-nr.	157 545
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	E-Cu/gal Sn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728503 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728503 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tilslutningslaske med to kuglehoveder

For tilslutning til mast.

1 Produkt

Art.-Nr. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, Zolltarifnr. (EU): 85359000, Bruttogewicht: 708.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Fastgørelsespunkt Ø	25 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548

Fastgørelsespunkt Ø	25 mm
Dimensioner	140 x 40 x 6 mm
DB tegnings-nr.	3 Ebgw 01.61
DB materiale-nr.	157 548
Standard	EN/IEC 61230 (DIN VDE 0683-100) og DIN 48088-1
Materiale (tilslutningslaske)	St / tZn
Materiale (fastgørelsespunkt)	E-Cu/gal Sn
Materiale (gevindbolt)	Rustfrit A2-70

Artikel 728502 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 728502 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
