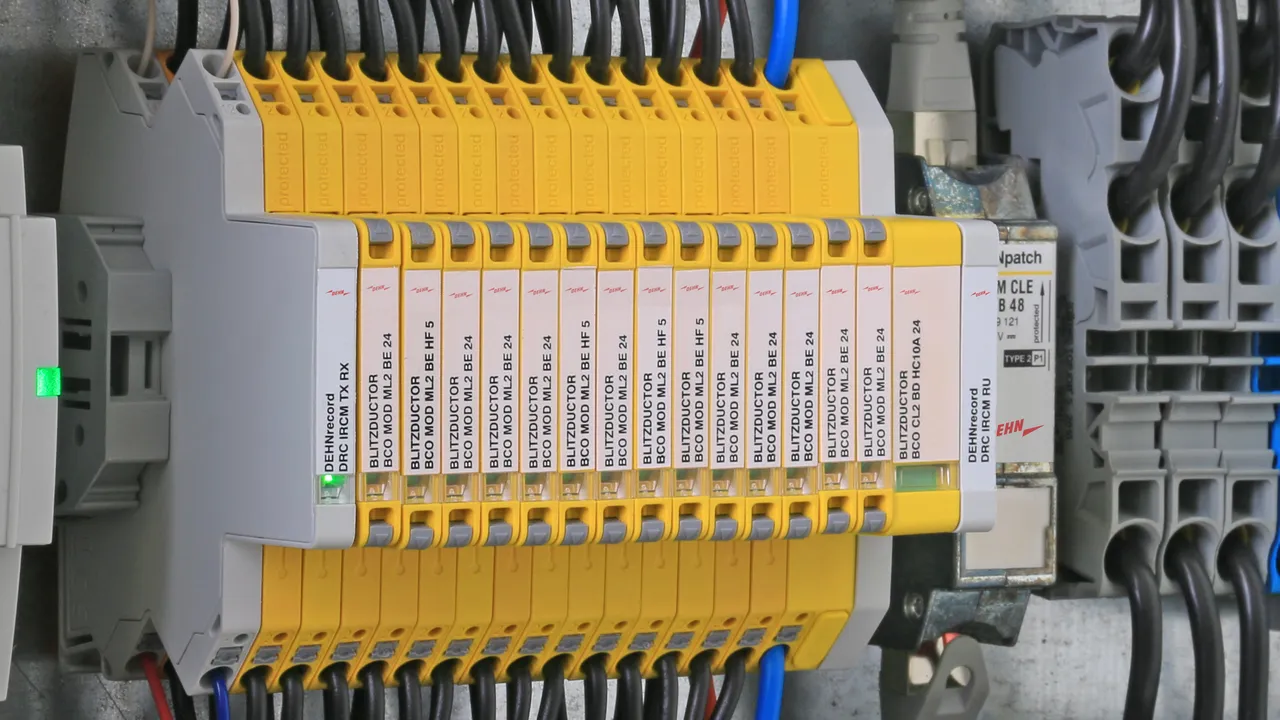

BLITZDUCTORconnect – kompact

Universel lynstrøms- og overspændingsafleder

Til beskyttelse af målekredse og datasnitflader
Høj samlet afledeevne på 3 kA (10/350 µs), 10 kA (8/20 µs)
Max. stødstrømsbæreevne (8/20 µs) I_max til 20 kA
Lav restspænding, også egnet til beskyttelse af tilsluttet udstyr

Kompakt afleder

Hurtig og enkel ledertilslutning med push-in-tilslutningsteknik
Høj tilgængelighed i anlægget med failsafe-system

Funktionsoptimeret udførelse med bredde på 6 mm

Integreret LifeCheck og fejlvisning i modulet
Enkel fjernmelding af status på modulet
Vibrations- og stødtestet for sikker anvendelse

Details

**Connect = Protect**
Push-in-tilslutningsteknik til enkel og hurtig ledertilslutning

lorem ipsum — **Connect = Protect**
Push-in-tilslutningsteknik til enkel og hurtig ledertilslutning

**Hurtig test - med et øjekast**
Indbygget markering til enkel og hurtig vedligeholdelse

**Højeste systemtilgængelighed**
Godkendt til indsats i egensikre målekredse

**Enkel vedligeholdelse**
Enkel statusmelding med overvågningsenhed for hele afledergruppen

BCO CL2 B 180

Pladsbesparende, kompakt lynstrømsafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning og indirekte jording af skærm.

1 Produkt

Art.-Nr. 927910 BCO CL2 B 180

GTIN 4013364411739, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 B 180
artikelnr.: 927910
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	1.2 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927910 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927910 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 BE

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader.

3 Produkte

Art.-Nr. 927922 BCO CL2 BE 12

GTIN 4013364411951, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BE 12
artikelnr.: 927922
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927922 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927922 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927924 BCO CL2 BE 24

GTIN 4013364411968, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BE 24
artikelnr.: 927924
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927924 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927924 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927925 BCO CL2 BE 48

GTIN 4013364411975, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BE 48
artikelnr.: 927925
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927925 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927925 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 BD

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader.

3 Produkte

Art.-Nr. 927942 BCO CL2 BD 12

GTIN 4013364411777, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BD 12
artikelnr.: 927942
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927942 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927942 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927944 BCO CL2 BD 24

GTIN 4013364411784, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BD 24
artikelnr.: 927944
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927944 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927944 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927945 BCO CL2 BD 48

GTIN 4013364411807, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BD 48
artikelnr.: 927945
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	39,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927945 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927945 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 BE HF

1 Produkt

Art.-Nr. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BE HF 5
artikelnr.: 927970
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927970 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927970 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 BD HF

Pladsbesparende, kompakt kombiafleder, 6 mm bred, med push-in-tilslutningsteknologi og statusvisning til beskyttelse af 1 lederpar på jordpotentialfrie, højfrekvente bussystemer samt symmetriske grænseflader.

1 Produkt

Art.-Nr. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BD HF 5
artikelnr.: 927971
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927971 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927971 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 E

Pladsbesparende, kompakt overspændingsafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning. Finbegrænsende, et-trins overspændingsbeskyttelse med højtydende dioder til beskyttelse af 2 individuelle ledere med et fælles referencepotentiale og asymmetriske grænseflader.

3 Produkte

Art.-Nr. 927987 BCO CL2 E 12

GTIN 4013364485754, Zolltarifnr. (EU): 85363010, Bruttogewicht: 55.94 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 E 12
artikelnr.: 927987
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	W
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1,5 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 22 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	0,6 MHz
Kapacitet leder-leder (C)	≤ 3 nF
Kapacitet leder-PG (C)	≤ 6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927987 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927987 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927988 BCO CL2 E 24

GTIN 4013364485747, Zolltarifnr. (EU): 85363010, Bruttogewicht: 56.04 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 E 24
artikelnr.: 927988
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	W
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1,2 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1,2 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	0,6 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 55 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 3 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927988 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927988 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927989 BCO CL2 E 48

GTIN 4013364485761, Zolltarifnr. (EU): 85363010, Bruttogewicht: 36.58 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 E 48
artikelnr.: 927989
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	W
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	0,8 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	0,8 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	0,4 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 180 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 145 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 75 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	2,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927989 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927989 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL4 BC

Pladsbesparende, kompakt kombinationsafleder med en bredde på 12 mm og push-in tilslutningsteknologi med statusvisning til beskyttelse af ikke-jordede 4-leder målekredsløb til informationsteknologiske systemer og MCR teknologi.

1 Produkt

Art.-Nr. 927954 BCO CL4 BC 24

GTIN 4013364485730, Zolltarifnr. (EU): 85363010, Bruttogewicht: 80.10 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect CL2 BC 24
Kompakt kombiafleder til beskyttelse af
ikke-jordede 4-leder-målinger til informations-
teknologiske systemer og MSR-kredse
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: D1, C1, C2, C3, B2
Statusvisning
Maks. driftsspænding 36,0 V DC / 25,4 V AC
Nominel strøm ved 80 °C: 3 A
Serieimpedans pr. leder: 0 ohm
C2 Nominel afledestødstrøm pr. leder (8/20): 10 kA
C2 Nominel afledestrøm i alt (8/20): 20 kA
D1 Lynimpulsstrøm (10/350) pr. leder: 2,5 kA
D1 Samlet lynimpulsstrøm (10/350): 5 kA
Ledningstilslutning: Push-in
Bredde 12 mm

fabrikat: DEHN
Type: BCO CL4 BC 24
artikelnr.: 927954
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	3 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	3 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n 1 kA C1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 55 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 3 nF
Kapacitet leder-PG (C)	≤ 42 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm2
Tilslutningstværsnit, fintrådet	0,2-2,5 mm2
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6.6, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927954 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927954 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 BD HC10A 24

Pladsbesparende, kompakt kombi-afleder med en bredde på 12 mm og push-in tilslutningsteknologi med statusvisning til beskyttelse af 1 lederpar i flydende DC-forsyninger til informationsteknologiske systemer og MSR-kredsløb.

1 Produkt

Art.-Nr. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Zolltarifnr. (EU): 85363010, Bruttogewicht: 68.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BD HC10A 24
artikelnr.: 927408
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm ved 80 °C (I_L )	10 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	45 V
Max. driftsspænding AC (U_C )	31,8 V
Mærkestrøm ved 80 °C (I_L )	10 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_n 1 kA C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 800 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	2 MHz
Kapacitet leder-leder (C)	≤ 1,37 nF
Kapacitet leder-PG (C)	≤ 13,06 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm2
Tilslutningstværsnit, fintrådet	0,2-2,5 mm2
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6.6, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO CL2 BD EX 24

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger kravene i FISCO. Isolationsstyrke > 500 V leder-jord.

1 Produkt

Art.-Nr. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.86 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO CL2 BD EX 24
artikelnr.: 927984
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927984 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927984 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BLITZDUCTORconnect – kompact

Details

BCO CL2 B 180

Art.-Nr. 927910 BCO CL2 B 180

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927910.wspak herunterzuladen.

Sie müssen angemeldet sein um 9279XX_XD.ema herunterzuladen.

Artikel 927910 wurde zum Merkzettel hinzugefügt.

Artikel 927910 wurde zum Warenkorb hinzugefügt.

BCO CL2 BE

Art.-Nr. 927922 BCO CL2 BE 12

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927922.wspak herunterzuladen.

Sie müssen angemeldet sein um 927924_eplan.zip herunterzuladen.

Artikel 927922 wurde zum Merkzettel hinzugefügt.

Artikel 927922 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927924 BCO CL2 BE 24

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927924.wspak herunterzuladen.

Sie müssen angemeldet sein um 927924_eplan.zip herunterzuladen.

Artikel 927924 wurde zum Merkzettel hinzugefügt.

Artikel 927924 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927925 BCO CL2 BE 48

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927925.wspak herunterzuladen.

Sie müssen angemeldet sein um 927924_eplan.zip herunterzuladen.

Artikel 927925 wurde zum Merkzettel hinzugefügt.

Artikel 927925 wurde zum Warenkorb hinzugefügt.

BCO CL2 BD

Art.-Nr. 927942 BCO CL2 BD 12

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927942.wspak herunterzuladen.

Sie müssen angemeldet sein um 927944_eplan.zip herunterzuladen.

Artikel 927942 wurde zum Merkzettel hinzugefügt.

Artikel 927942 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927944 BCO CL2 BD 24

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927944.wspak herunterzuladen.

Sie müssen angemeldet sein um 927944_eplan.zip herunterzuladen.

Artikel 927944 wurde zum Merkzettel hinzugefügt.

Artikel 927944 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927945 BCO CL2 BD 48

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9279XX_BCO CL2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927945.wspak herunterzuladen.

Sie müssen angemeldet sein um 927944_eplan.zip herunterzuladen.

Artikel 927945 wurde zum Merkzettel hinzugefügt.

Artikel 927945 wurde zum Warenkorb hinzugefügt.

BCO CL2 BE HF

Art.-Nr. 927970 BCO CL2 BE HF 5

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9279XXX_BCO CL2 XXX_gelb.jt herunterzuladen.
