Jævnspændingstester PHE/G

Sikker - kontrol af spændingsløs tilstand

Til jævnspændingsanlæg (letbane og metro)
Pålidelig indikering
Let og enkel håndtering gennem kompakt udførelse
Brugervenlig

Details

Jordingsklemme med justerbart håndtag og **magnet**.

PHE/G I til køreledninger, udførelse pluspol på målehoved

Én stang (tre dele)

Til jævnspændingsnet med jordet minuspol
Pluspol: Prøvehoved
Minuspol: Jordingsklemme

1 Produkt

Art.-Nr. 767610 PHEG1 FD P 3

GTIN 4013364135208, Zolltarifnr. (EU): 90303370, Bruttogewicht: 5.10 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	1,1 kV
Nominel spænding (U_N )	3,0 kV
Længde (jordingsleder)	6000 mm
Samlet længde (l_G )	4125 mm

Tændspænding (U_T )	1,1 kV
Nominel spænding (U_N )	3,0 kV
Spændingstype	DC
Længde (målehoved) (I_S )	1245 mm
Længde (isolerstang) (l₁ )	1500 mm
Længde (håndtagsforlænger) (l₂ )	1470 mm
Længde (jordingsleder)	6000 mm
Samlet længde (l_G )	4125 mm
Jordingsklemme	Uden magnet
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Køreledninger
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767610 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767610 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G I til køreledninger, udførelse minuspol på målehoved

En stang (fire elementer)

Til jævnspændingsnet med jordet pluspol
Minuspol: målehoved
Pluspol: jordingsklemme

1 Produkt

Art.-Nr. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Zolltarifnr. (EU): 90303370, Bruttogewicht: 7.55 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	0,825 kV
Nominel spænding (U_N )	1,65 kV
Længde (jordingsleder)	8000 mm
Samlet længde (l_G )	4060 mm

Tændspænding (U_T )	0,825 kV
Nominel spænding (U_N )	1,65 kV
Spændingstype	DC
Længde (målehoved) (I_S )	1245 mm
Længde (isolerstang) (l₁ )	1500 mm
Længde (håndtagsforlænger) (l₂ )	1470 mm
Længde (jordingsleder)	8000 mm
Samlet længde (l_G )	4060 mm
Standard	DIN VDE 0682-412 (EN/IEC 61243-2)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Køreledninger
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767614 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767614 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G til koblingsanlæg, udførelse pluspol på målehoved

Én stang

Til jævnspændingsnet med jordet minuspol
Pluspol: Prøvehoved
Minuspol: Jordingsklemme med magnet

1 Produkt

Art.-Nr. 767666 PHEG1.S P SN7401

GTIN 4013364157071, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.90 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	120 V
Nominel spænding (U_N )	1 ... 24 kV
Længde (jordingsleder)	2000 mm
Samlet længde (l_G )	1260 mm
Indstiksdybde (I_O )	535 mm

Tændspænding (U_T )	120 V
Nominel spænding (U_N )	1 ... 24 kV
Spændingstype	DC
Længde (målehoved) (I_S )	765 mm
Længde (isolerstang) (l₁ )	550 mm
Længde (jordingsleder)	2000 mm
Samlet længde (l_G )	1260 mm
Indstiksdybde (I_O )	535 mm
Jordingsklemme	Med magnet
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767666 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767666 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G til koblingsanlæg, udførelse pluspol på målehoved - vinklet

En stang

Til jævnspændingsnet med jordet minuspol
Pluspol: målehoved
Minuspol: jordingsklemme

1 Produkt

Art.-Nr. 767636 PHEG1 S P SN7240

GTIN 4013364155886, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.01 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	60 V
Nominel spænding (U_N )	3,8 kV
Længde (jordingsleder)	4000 mm
Samlet længde (l_G )	1100 mm

Tændspænding (U_T )	60 V
Nominel spænding (U_N )	3,8 kV
Spændingstype	DC
Længde (målehoved) (I_S )	615 mm
Længde (isolerstang) (l₁ )	550 mm
Længde (jordingsleder)	4000 mm
Samlet længde (l_G )	1100 mm
Standard	DIN VDE 0682-412 (EN/IEC 61243-2)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767636 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767636 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

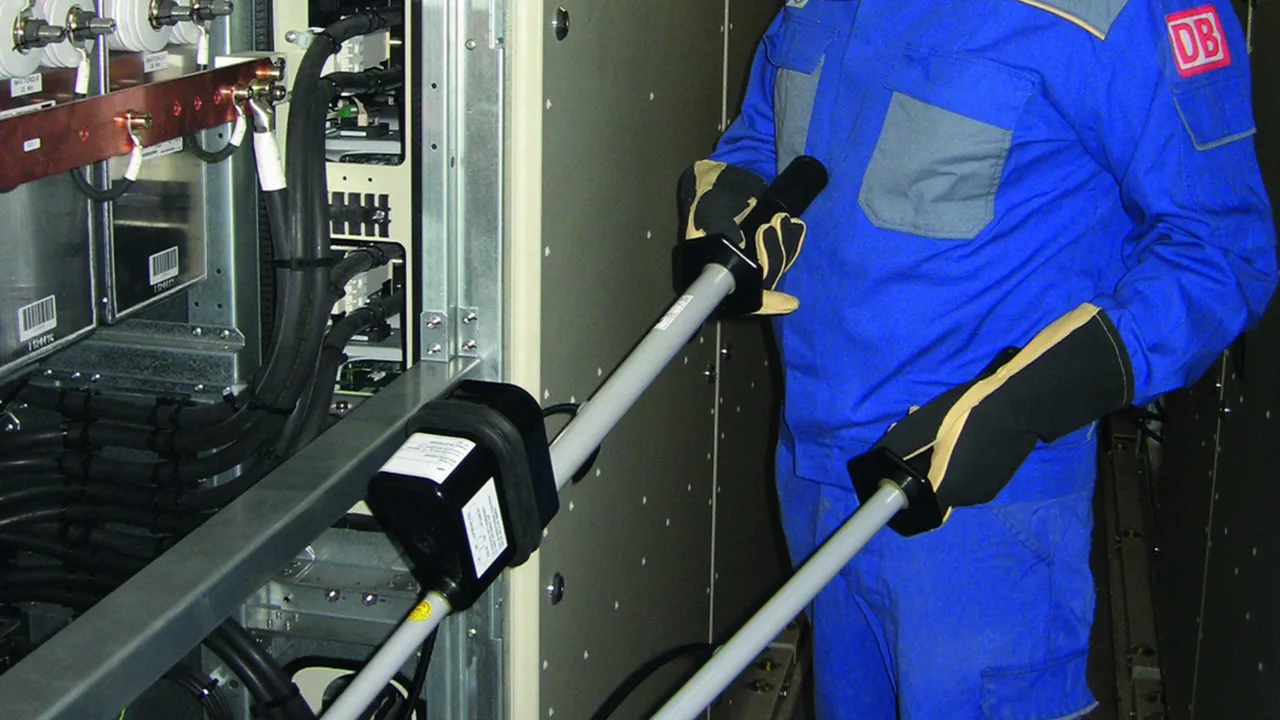

PHE/G II til koblingsanlæg

To stænger

Til ikke-jordet jævnspændingsanlæg
Til DC-forsyning
Pluspol: målehoved
Minuspol: jordingsklemme

2 Produkte

Art.-Nr. 767671 PHEG2.P SN7517

GTIN 4013364156807, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.30 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	90 V
Nominel spænding (U_N )	1 ... 24 kV
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1260 mm
Indstiksdybde (I_O )	545 mm

Tændspænding (U_T )	90 V
Nominel spænding (U_N )	1 ... 24 kV
Spændingstype	DC
Længde (målehoved) (I_S )	765 mm
Længde (isolerstang) (l₁ )	495 mm
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1260 mm
Indstiksdybde (I_O )	545 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767671 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767671 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767681 PHEG2.P SN7629

GTIN 4013364153165, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.60 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	120 V
Nominel spænding (U_N )	1 ... 24 kV
Længde (forbindelsesleder)	2000 mm
Samlet længde (l_G )	1260 mm
Indstiksdybde (I_O )	545 mm

Tændspænding (U_T )	120 V
Nominel spænding (U_N )	1 ... 24 kV
Spændingstype	DC
Længde (målehoved) (I_S )	765 mm
Længde (isolerstang) (l₁ )	495 mm
Længde (forbindelsesleder)	2000 mm
Samlet længde (l_G )	1260 mm
Indstiksdybde (I_O )	545 mm
Standard	Baseret på DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørsanlæg
Anvendelse	Koblingsanlæg
Udførelse	Topolet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Plast, fuldt isoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, meget fleksibel

Artikel 767681 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767681 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G II til koblingsanlæg og DC-forsyning

To stænger

Til ikke-jordet jævnspændingsanlæg
Til DC-forsyning (eksempelvis E-tog; art.-nr.: 767 647)
Pluspol: målehoved
Minuspol: jordingsklemme

4 Produkte

Art.-Nr. 767647 PHEG2 P SN7552

GTIN 4013364156081, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.80 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	90 V
Nominel spænding (U_N )	1 ... 4,2 kV
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	600 mm

Tændspænding (U_T )	90 V
Nominel spænding (U_N )	1 ... 4,2 kV
Spændingstype	DC
Længde (målehoved) (I_S )	300 mm
Længde (isolerstang) (l₁ )	365 mm
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	600 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767647 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767647 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767645 PHEG2 P SN7259

GTIN 4013364156067, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.30 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	120 V
Nominel spænding (U_N )	1 ... 12 kV
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1085 mm

Tændspænding (U_T )	120 V
Nominel spænding (U_N )	1 ... 12 kV
Spændingstype	DC
Længde (målehoved) (I_S )	600 mm
Længde (isolerstang) (l₁ )	550 mm
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1085 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767645 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767645 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767640 PHEG2 P SN7407

GTIN 4013364155978, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.88 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	350 V
Nominel spænding (U_N )	600 ... 750 V
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1085 mm

Tændspænding (U_T )	350 V
Nominel spænding (U_N )	600 ... 750 V
Spændingstype	DC
Længde (målehoved) (I_S )	600 mm
Længde (isolerstang) (l₁ )	550 mm
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1085 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767640 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767640 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767637 PHEG2 P SN7194

GTIN 4013364155879, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.80 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	750 V
Nominel spænding (U_N )	1,5 kV
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1085 mm

Tændspænding (U_T )	750 V
Nominel spænding (U_N )	1,5 kV
Spændingstype	DC
Længde (målehoved) (I_S )	600 mm
Længde (isolerstang) (l₁ )	550 mm
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1085 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767637 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767637 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PHE/G II, udførelse pluspol - vinklet

To stænger

Til ikke-jordet jævnspændingsanlæg
Til DC-forsyning
Pluspol: isolerstang
Minuspol: målehoved

1 Produkt

Art.-Nr. 767639 PHEG2 P SN7346

GTIN 4013364155817, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.10 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tændspænding (U_T )	150 V
Nominel spænding (U_N )	750 V
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1100 mm

Tændspænding (U_T )	150 V
Nominel spænding (U_N )	750 V
Spændingstype	DC
Længde (målehoved) (I_S )	615 mm
Længde (isolerstang) (l₁ )	550 mm
Længde (forbindelsesleder)	1200 mm
Samlet længde (l_G )	1100 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg
Udførelse	2-polet
Indikering	Optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket polyesterrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
Materiale (forbindelsesleder)	Cu-leder, højfleksibel

Artikel 767639 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767639 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
