Tilslutningselementer til HVI-langleder

Tilslutningselement til HVI long-leder

1 Produkt

Art.-Nr. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Zolltarifnr. (EU): 85359000, Bruttogewicht: 193.30 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

Tilslutningselement til HVI long-leder NIRO
Tilslutningselementer til HVI long-leder til afslutning
af HVI long-lederen i begge ender,
ved oprettelse af lederens tilslutninger
f.eks. på tilslutningspladen på indfangermasten
eller på andre dele af den udvendige lynbeskyttelse.
Inkl. krympeslange
Materiale: NIRO
Tilslutning: Bolt Ø10 mm, L 50 mm

fabrikat: DEHN
Type: AE BO10 KF HVI 75 V2A
artikelnr.: 819650
eller tilsvarende



Technische Daten

Materiale NIRO
Tilslutning Bolt Ø10 mm, L 50 mm
Diameter Ø tilslutningselement 23 mm

Artikel 819650 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819650 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tilslutningssæt til HVI long-leder til rørindlægning

1 Produkt

Art.-Nr. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Zolltarifnr. (EU): 85359000, Bruttogewicht: 401.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Tilslutningssæt til HVI long-leder D 21 mm til rørindlægning NIRO
Tilslutningselementer til afslutning af HVI long-lederen i begge ender
Materiale: NIRO
Tilslutning: Bolt Ø10 mm, L 50 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LO ASS RIV KF V2A
artikelnr.: 819655
eller tilsvarende



Technische Daten

Materiale NIRO
Tilslutning Bolt Ø10 mm, L 50 mm
Diameter Ø tilslutningselement 23 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819655 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819655 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

PA-tilslutningselement til HVI-langleder

Til styring af det elektriske felt på HVI-langlederens endeafslutning.
Speciel slidset udgave til elektrisk forbindelse til den halvledende kappe.

1 Produkt

Art.-Nr. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Zolltarifnr. (EU): 85359000, Bruttogewicht: 72.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 410229.stp

      Sie müssen angemeldet sein um 410229.stp herunterzuladen.

      Login
    • 410229.igs

      Sie müssen angemeldet sein um 410229.igs herunterzuladen.

      Login
    • 410229.jt

      Sie müssen angemeldet sein um 410229.jt herunterzuladen.

      Login
    • 410229.dwg

      Sie müssen angemeldet sein um 410229.dwg herunterzuladen.

      Login
    • 410229m_D.dxf

      Sie müssen angemeldet sein um 410229m_D.dxf herunterzuladen.

      Login
Potentialudligningstilslutningselement til HVI long-leder NIRO
Potentialudligningstilslutningselement til HVI long-leder
til styring af HVI-lederens elektriske felt
i nærheden af endeafslutningen.
Specialslidset udgave til elektrisk
forbindelse til den halvledende kappe.
Materiale: Rustfrit
Klemmeområde Ø: 20 mm
Tilslutningsborehul Ø: 11 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: PAE 20 23 AB11 V2A
artikelnr.: 410229
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Klemmeområde Ø 20 mm
Tilslutningsborehul Ø 11 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

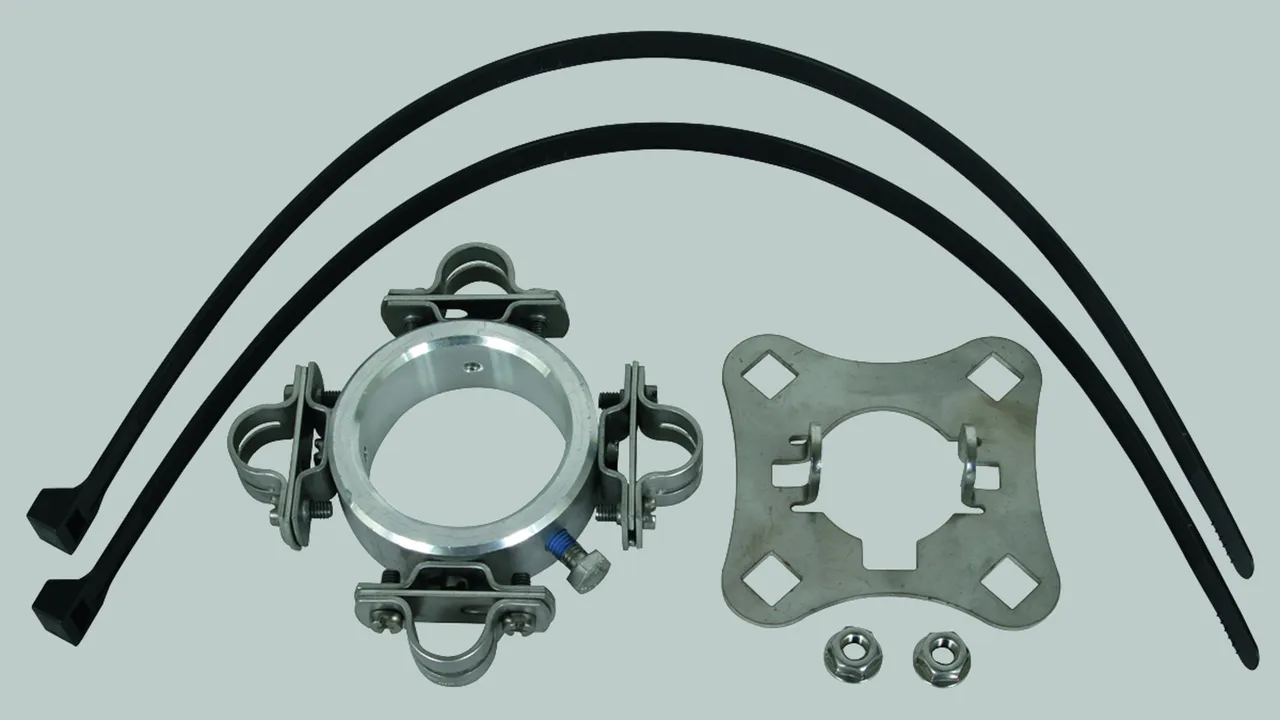

Befæstigelsessæt til HVI-langleder sort / grå

Befæstigelsessæt til montering af HVI long-leder på HVI long-støtterør. Består af tilslutningsplade (til fire ledere, inklusive to fortandede låsemøtrikker) og befæstigelsesring med fire udskårne lederholdere (Ø20 mm) til endeafslutning (inklusive to kabelbindere).

1 Produkt

Art.-Nr. 819294 BFS D61 4X20

GTIN 4013364152571, Zolltarifnr. (EU): 85389099, Bruttogewicht: 780.80 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 819294.stp

      Sie müssen angemeldet sein um 819294.stp herunterzuladen.

      Login
    • 819294.igs

      Sie müssen angemeldet sein um 819294.igs herunterzuladen.

      Login
    • 819294.jt

      Sie müssen angemeldet sein um 819294.jt herunterzuladen.

      Login
    • 819294.dwg

      Sie müssen angemeldet sein um 819294.dwg herunterzuladen.

      Login
    • 819294m_D.dxf

      Sie müssen angemeldet sein um 819294m_D.dxf herunterzuladen.

      Login
Befæstigelsessæt til HVI long-leder Ø20 mm NIRO/Al
Befæstigelsessæt til montering af
HVI long-leder på støtterør D 50 mm,
bestående af tilslutningsplade
(firdobbelt, inkl. to fortandede låsemøtrikker) og
fastgørelsesring med fire slidsede
lederholdere til endeafslutningen (inkl. to kabelbindere).
Materiale: Rustfrit
Udførelse (tilslutningsplade): Firkanthul 13 mm
Lederholder: 4 x 20 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: BFS D61 4X20
artikelnr.: 819294
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Udførelse (tilslutningsplade) Firkanthul 13 mm
Lederholder 4 x 20 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819294 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819294 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tilslutningsplade

Tilslutningsplade (til fire ledere, inkl. to fortandede låsemøtrikker) til montering af HVI long-lederen på støtterør Ø50 mm (f.eks. varenr. 105 330, 105 331, 105 332, 105 333).

1 Produkt

Art.-Nr. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Zolltarifnr. (EU): 85389099, Bruttogewicht: 176.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 819288.stp

      Sie müssen angemeldet sein um 819288.stp herunterzuladen.

      Login
    • 819288.igs

      Sie müssen angemeldet sein um 819288.igs herunterzuladen.

      Login
    • 819288.jt

      Sie müssen angemeldet sein um 819288.jt herunterzuladen.

      Login
    • 819288.dwg

      Sie müssen angemeldet sein um 819288.dwg herunterzuladen.

      Login
    • 819288m_D.dxf

      Sie müssen angemeldet sein um 819288m_D.dxf herunterzuladen.

      Login
Tilslutningsplade NIRO
Tilslutningsplade (til fire ledere, inkl. to fortandede låsemøtrikker)
til montering af HVI long-lederen
på støtterør Ø50 mm
(f.eks. varenr. 105 330, 105 331, 105 332, 105 333).
Materiale: Rustfrit
Udførelse (tilslutningsplade): Firkanthul 13
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: AP SR D50 4AE HVI V2A
artikelnr.: 819288
eller tilsvarende

Zertifikate



Technische Daten

Materiale Rustfrit
Udførelse (tilslutningsplade) Firkanthul 13
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819288 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819288 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Støtterørsmanchet til støjreduktion

1 Produkt

Art.-Nr. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Zolltarifnr. (EU): 85389099, Bruttogewicht: 109.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Støtterør-manchet til støjreduktion
til indvendigt ført HVI long-leder
Ø20 mm og Ø23 mm i støtterøret
Materiale: Plast
Kan anvendes til: HVI long sort og HVI long grå
ledning med diameter Ø: 20 / 23 mm

fabrikat: DEHN
Type: SCHIRM HVI SCH RED
artikelnr.: 819235
eller tilsvarende

Zertifikate



Technische Daten

Materiale Plast
Kan anvendes til HVI long sort og HVI long grå
ledning med diameter Ø 20 / 23 mm

Artikel 819235 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819235 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
