BLITZDUCTORconnect – Modular

Universel lynstrøms- og overspændingsafleder

Til beskyttelse af målekredse, bus- og telekommunikationssystemer
Høj samlet afledeevne på 3 kA (10/350 µs), 10 kA (8/20 µs)
Maks. stødstrømsbæreevne (8/20µs) I_max op til 20 kA
Lav restspænding, også egnet til beskyttelse af tilsluttede apparater

Afleder delbar i modul og basisdel

Hurtig og enkel ledertilslutning med push-in-tilslutningsteknik
Alle beskyttelseskomponenter integreret i modulet
secR-udløserknapper på begge sider giver sikker moduludskiftning
Høj tilgængelighed af anlægget med failsafe-system

Funktionsoptimeret apparatdesign med en bredde på 6 mm

LifeCheck og optisk statusvisning integreret i modulet
Enkel fjernmelding af status på FM-enhed som tilvalg
Afbrydelse af signalkredsen uden brug af værktøj til vedligeholdelsesformål
Vibrations- og stødtestet til sikker drift

Details

**Højeste systemtilgængelighed**
Godkendt til indsats i egensikre målekredse

lorem ipsum — **Højeste systemtilgængelighed**
Godkendt til indsats i egensikre målekredse

**Hurtig test - med et øjekast**
Indbygget markering til enkel og hurtig vedligeholdelse

**Sikker lås – nøjagtig afkobling**
secR-udløseknapper på begge sider for sikker håndtering

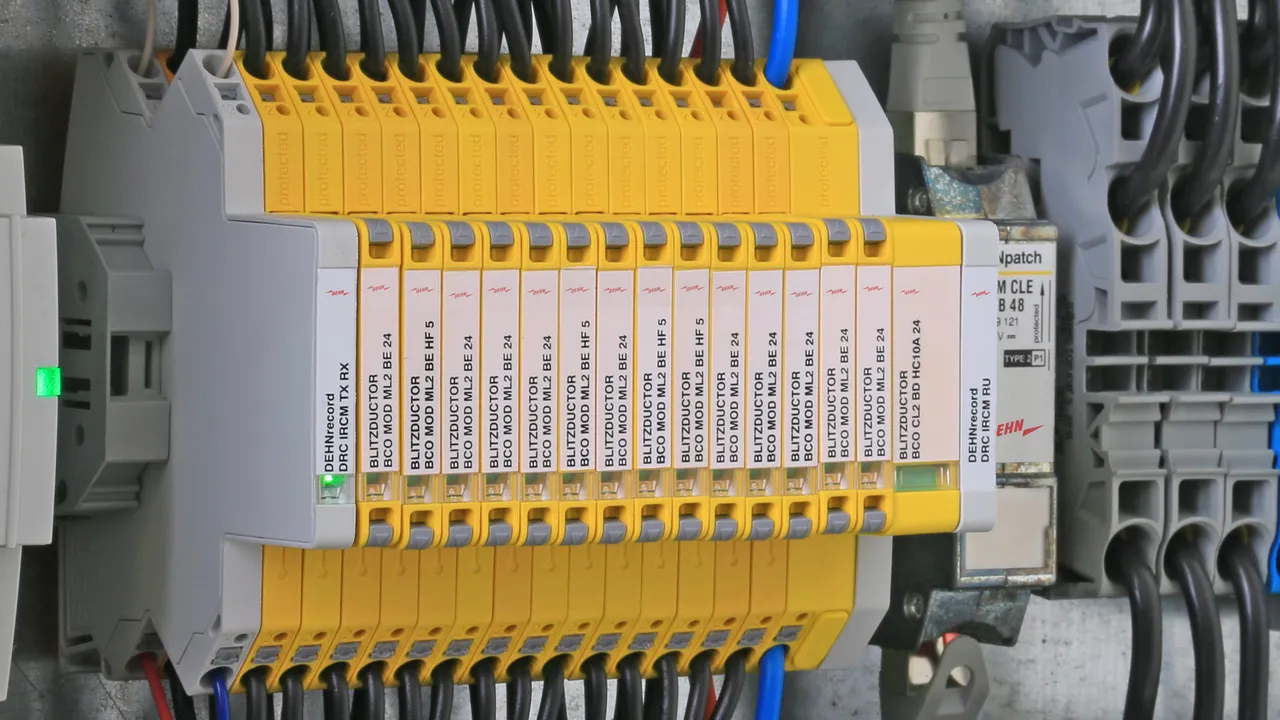

**Connect = Protect**
Enkel statusmelding med overvågningsenhed for hele afledergruppen

BCO ML2 B 180

Pladsbesparende, modulær lynstrømsafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning såvel som indirekte jording af skærmede kabler. Med skilleanordning til vedligeholdelsesarbejde.

1 Produkt

Art.-Nr. 927210 BCO ML2 B 180

GTIN 4013364405585, Zolltarifnr. (EU): 85363010, Bruttogewicht: 57.75 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

BLITZDUCTORconnect ML2 B 180 lynstrømsafleder
modulær, stikbar lynstrømsafleder
at beskytte 2 ledere til
lynbeskyttelsespotentialudligning og udførelse af
en indirekte jording af skærmede kabler
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Afleder Type 1
Impulskategori: C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste spænding: 180,0 V DC / 127,0 V AC
Mærkestrøm ved 80°C: 1,2 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelse
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 B 180
artikelnr.: 927210
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	A
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BE

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med samme referencepotentiale og ubalancerede snitlfader. Med skilleanordning til vedligeholdelsesarbejde.

4 Produkte

Art.-Nr. 927222 BCO ML2 BE 12

GTIN 4013364405592, Zolltarifnr. (EU): 85363010, Bruttogewicht: 59.19 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BE 12
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 15,0 V DC / 10,6 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 12
artikelnr.: 927222
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 479B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927224 BCO ML2 BE 24

GTIN 4013364405608, Zolltarifnr. (EU): 85363010, Bruttogewicht: 59.68 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BE 24
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 33,0 V DC / 23,3 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 24
artikelnr.: 927224
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927224 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927224 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927225 BCO ML2 BE 48

GTIN 4013364405615, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.22 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BE 48
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 54,0 V DC / 38,1 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 48
artikelnr.: 927225
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927227 BCO ML2 BE 180

GTIN 4013364468658, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.85 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BE 180
modulær, stikbar kombiafleder
at beskytte 2 ledere med fælles
referencepotentiale og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,5 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE 180
artikelnr.: 927227
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 450 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 450 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 460 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 230 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 450 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 230 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927227 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927227 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitlfader. Med skilleanordning til vedligeholdelsesarbejde.

4 Produkte

Art.-Nr. 927242 BCO ML2 BD 12

GTIN 4013364405622, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.35 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD 12
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og asymmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 15,0 V DC / 10,6 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 12
artikelnr.: 927242
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927242 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927242 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927244 BCO ML2 BD 24

GTIN 4013364405639, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.64 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD 24
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36,0 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 24
artikelnr.: 927244
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927244 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927244 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927245 BCO ML2 BD 48

GTIN 4013364405646, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.49 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD 48
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 56,0 V DC / 39,6 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 48
artikelnr.: 927245
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	39,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0.2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927247 BCO ML2 BD 180

GTIN 4013364468665, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.92 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD 180
modulær, stikbar kombiafleder
at beskytte et jordpotentialfrit lederpar og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180,0 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,75 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD 180
artikelnr.: 927247
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 240 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 450 pF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0.2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927247 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927247 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BE HF

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale samt højfrekvente transmissioner og ubalancerede snitlfader. Med skilleanordning til vedligeholdelsesarbejde.

2 Produkte

Art.-Nr. 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.57 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BE HF 5
modulær, stikbar kombiafleder
Til beskyttelse af to enkeltledere
med fælles referencepotentiale
samt højfrekvente transmissioner og ubalancerede snitlfader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Arrester klasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 8,5 V DC / 6,0 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE HF 5
artikelnr.: 927270
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BE HF 24
modulær, stikbar kombiafleder
Til beskyttelse af to enkeltledere
med fælles referencepotentiale
samt højfrekvente transmissioner og ubalancerede snitlfader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Arrester klasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BE HF 24
artikelnr.: 927274
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 115 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 48 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 48 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927274 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927274 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD HF

Pladsbesparende, modulær kombiafleder, 6 mm bred, med push-in-tilslutningsteknologi og statusvisning til beskyttelse af 1 lederpar på jordpotentialfrie, højfrekvente bussystemer samt symmetriske grænseflader. Med signaladskillelse til vedligeholdelse

2 Produkte

Art.-Nr. 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.42 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD HF 5
modulær, stikbar kombiafleder til beskyttelse af
et lederpar med balancerede snitlfader
i højfrekvente bussystemer
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 8,5 V DC / 6,0 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD HF 5
artikelnr.: 927271
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD HF 24
modulær, stikbar kombiafleder til beskyttelse af
et lederpar med balancerede snitlfader
i højfrekvente bussystemer
testet i henhold til EN/IEC 61643-21 og energetisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BD HF 24
artikelnr.: 927275
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927275 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927275 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD HC5A 24

1 Produkt

Art.-Nr. 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Zolltarifnr. (EU): 85363010, Bruttogewicht: 60.63 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BD HC5A 24
modulær, stikbar kombiafleder til beskyttelse
af 1 lederpar på jordpotentialfrie signalkredse
med høj mærkestrøm i informationstekniske
systemer samt måle- og kontrolkredse.
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: C1, C2, C3, B2, D1
Statusbjælke, bredde 6 mm
Maks. driftsspænding 36 V DC/25,4 V AC
Nominel strøm ved 80 °C: 5 A
C2 Nominel afledestødstrøm pr. leder (8/20): 5 kA
C2 Nominel afledestrøm i alt (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Samlet lynimpulsstrøm (10/350 µs): 3 kA
med signaladskillelse til vedligeholdelse
Ledningstilslutning: Push-in

fabrikat: DEHN
Type: BCO ML2 BD HC5A 24
artikelnr.: 927254
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 750 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 750 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 60 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 750 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 4 nF
Kapacitet leder-PG (C)	≤ 40 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 750 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927254 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927254 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BPD 24

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning til beskyttelse af 1 lederpar i 24 V DC systemer. Også velegnet til brug med en jordet negativ pol. Integrerede PTC-modstande gør det muligt at nulstille aflederen sikkert efter interferens i systemkredsløbet med kortslutningsstrømme på op til 40 A. Med signaladskillelse til vedligeholdelsesformål.

1 Produkt

Art.-Nr. 927214 BCO ML2 BPD 24

GTIN 4013364473003, Zolltarifnr. (EU): 85363010, Bruttogewicht: 58.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder BLITZDUCTORconnect ML2 BPD 24
modulær stikbar kombiafleder til beskyttelse
et par i 24 V DC-systemer,
Også velegnet til brug med en jordet negativ pol,
med integrerede PTC-modstande
Overstrømsbeskyttelse op til 40 A
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 33,0 V DC / 23,3 V AC
Mærkestrøm ved 70°C: 0,1 A
C2 nominel afladningsstrøm pr. kerne (8/20): 5 kA
C2 total afladningsstrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in

fabrikat: DEHN
Type: BCO ML2 BPD 24
artikelnr.: 927214
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +70 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 MVG 230

Pladsbesparende, modulær overspændingsafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning til beskyttelse af 2 ledninger af flertrådede, flydende signalgrænseflader med en nominel spænding på 230 V. Med signaladskillelse til vedligeholdelsesformål.
Opfylder blandt andet kravene til signalanlæg i jernbaneindustrien (DB RIL 819.0808 kompatibel).

1 Produkt

Art.-Nr. 927290 BCO ML2 MVG 230

GTIN 4013364466524, Zolltarifnr. (EU): 85363010, Bruttogewicht: 60.12 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder BLITZDUCTORconnect ML2 MVG 230
modulær, stikbar overspændingsafleder
for at beskytte 2 ledere i flertrådede
signalgrænseflader med en nominel spænding på 230 V AC.
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 2 / P3
Impulskategori: C1, C2, C3
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 320 V DC / 250 V AC
Mærkestrøm ved 80°C: 3 A
C2 nominel afladningsstrøm pr. leder (8/20): 3 kA
C2 total afladningsstrøm nominel (8/20): 6 kA
med signaladskillelse til vedligeholdelsesformål
Ledertilslutning: push-in
DB RIL 819.0808 kompatibel

fabrikat: DEHN
Type: BCO ML2 MVG 230
artikelnr.: 927290
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	V
Nominel spænding (U_N )	230 V
Mærkestrøm ved 80 °C (I_L )	3 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
Serieimpedans per leder	0 ohm
Godkendelser	SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	V
Impulskategori	C1, C2, C3
Nominel spænding (U_N )	230 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3 A
Mærkestrøm ved 80 °C (I_L )	6 A for 240 ms
Samlet lynstødstrøm (10/350 µs)	0,5 kA
Lynstødstrøm (10/350 µs) per leder	0,25 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	3 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	200 MHz
Kapacitet leder-leder (C)	≤ 7,32 pF
Kapacitet leder-PG (C)	≤ 12 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927290 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927290 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD EX 24

Pladsbesparende, modulær kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger FISCO-anvisningerne. Isolationsstyrke >500 V leder-jord. Med skilleanordning til vedligeholdelsesarbejde.

1 Produkt

Art.-Nr. 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Zolltarifnr. (EU): 85363010, Bruttogewicht: 65.18 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder BLITZDUCTORconnect ML2 MVG 230
modulær, stikbar overspændingsafleder
for at beskytte 2 kerner af multi-core
Signalgrænseflader med en nominel spænding på 230 V AC.
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Arrestatorklasse Type 2 / P3
Impulskategori: C1, C2, C3
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 320 V DC / 250 V AC
Mærkestrøm ved 80°C: 3 A
C2 nominel afladningsstrøm pr. kerne (8/20): 3 kA
C2 total afladningsstrøm nominel (8/20): 6 kA
med signaladskillelse til vedligeholdelsesformål
Linjeforbindelse: push-in
DB RIL 819.0808 kompatibel

fabrikat: DEHN
Type: BCO ML2 BD EX 24
artikelnr.: 927284
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927284 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927284 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 B

Beskyttelsesmodul til BLITZDUCTORconnect-lynstrømsafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning og indirekte jording af skærm.

1 Produkt

Art.-Nr. 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 B 180
artikelnr.: 927010
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	A
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BE

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader.

4 Produkte

Art.-Nr. 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BE 12
artikelnr.: 927022
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.27 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BE 24
artikelnr.: 927024
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BE 48
artikelnr.: 927025
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BE 180
Stikbart kombiafledermodul
til beskyttelse af 2 ledere
med fælles referencepotentiale
samt ubalancerede grænseflader
testet i henhold til EN/IEC 61643-21 og
energisk koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,5 A
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BE 180
artikelnr.: 927027
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 450 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 630 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 450 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 460 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 230 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 250
Kapacitet leder-PG (C)	≤ 450
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 230 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927027 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927027 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader.

4 Produkte

Art.-Nr. 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BD 12
artikelnr.: 927042
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927042 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927042 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BD 24
artikelnr.: 927044
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927044 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927044 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BD 48
artikelnr.: 927045
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BD 180
stikbart kombiafledermodul
for at beskytte et par ledere i
flydende balancerede grænseflader
testet i henhold til EN/IEC 61643-21 og
energisk koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 180 V DC / 127 V AC
Mærkestrøm ved 70°C: 0,5 A
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BD 180
artikelnr.: 927047
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm ved 70 °C (I_L )	0,5 A
Mærkestrøm ved 40 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 420 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 240 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 450 pF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927047 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927047 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BE HF

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader til højfrekvente transmissioner.

2 Produkte

Art.-Nr. 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BE HF 5
artikelnr.: 927070
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BE HF 24
stikbart kombiafledermodul
for at beskytte 2 enkeltledere med høj frekvens
Transmissioner med fælles referencepotentiale
samt ubalancerede grænseflader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P1
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BE HF 24
artikelnr.: 927074
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 115 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 48 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 48 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927074 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927074 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD HF

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader til højfrekvente bussystemer.

2 Produkte

Art.-Nr. 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BD HF 5
artikelnr.: 927071
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder-beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BD HF 24
stikbart kombiafledermodul
for at beskytte 1 lederpar i
højfrekvente bussystemer
og symmetriske grænseflader
testet i henhold til EN/IEC 61643-21 og energisk
koordineret i henhold til IEC 61643-22
Aflederklasse Type 1 / P2
Impulskategori: C1, C2, C3, B2, D1
Statusdisplay, bredde 6 mm
Højeste kontinuerlige spænding: 36 V DC / 25,4 V AC
Mærkestrøm ved 70°C: 0,75 A
Afskæringsfrekvens 100 MHz
C2 nominel afledestrøm pr. kerne (8/20): 5 kA
C2 total afledestrøm nominel (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. ledning: 1,5 kA
D1 Lynimpulsstrøm (10/350 µs) i alt: 3 kA
udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BD HF 24
artikelnr.: 927075
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 85 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD HC5A 24

1 Produkt

Art.-Nr. 927054 BCO MOD ML2 BD HC5A 24

GTIN 4013364513426, Zolltarifnr. (EU): 85363010, Bruttogewicht: 41.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder beskyttelsesmodul
BLITZDUCTORconnect MOD ML2 BD HC5A 24
stikbart kombiafledermodul
til beskyttelse af 1 lederpar i jordpotentialfrie
Signalkredse med høj mærkestrøm i
informationstekniske systemer samt måle- og kontrolkredse.
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: C1, C2, C3, B2, D1
Statusbjælke, bredde 6 mm
Maks. driftsspænding 36 V DC/25,4 V AC
Nominel strøm ved 80 °C: 5 A
C2 Nominel afledestødstrøm pr. leder (8/20): 5 kA
C2 Nominel afledestrøm i alt (8/20): 10 kA
D1 Lynimpulsstrøm (10/350 µs) pr. leder: 1,5 kA
D1 Samlet lynimpulsstrøm (10/350 µs): 3 kA
Udskiftningsmodul

fabrikat: DEHN
Type: BCO MOD ML2 BD HC5A 24
artikelnr.: 927054
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 750 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 750 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 60 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 750 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 4 nF
Kapacitet leder-PG (C)	≤ 40 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 750 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927054 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927054 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BPD

Kombiafleder-beskyttelsesmodul med en bredde på 6 mm til BLITZDUCTORconnect med statusvisning til beskyttelse af 1 par i 24 V DC-systemer. Også velegnet til brug med en jordet negativ pol. Integrerede PTC-modstande gør det muligt at nulstille aflederen sikkert efter interferens i systemkredsløbet med kortslutningsstrømme på op til 40 A.

1 Produkt

Art.-Nr. 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BPD 24
artikelnr.: 927014
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	10 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +70 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927014 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927014 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 MVG 230

Overspændingsafleder-beskyttelsesmodul med en bredde på 6 mm til BLITZDUCTORconnect med statusdisplay til beskyttelse af 2 ledere i flertrådede, flydende signalgrænseflader med en nominel spænding på 230 V.
Opfylder bl.a. kravene til signalsystemer i jernbaneindustrien (DB RIL 819.0808 kompatibel).

1 Produkt

Art.-Nr. 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 MVG 230
artikelnr.: 927090
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	V
Nominel spænding (U_N )	230 V
Mærkestrøm ved 80 °C (I_L )	3 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
Serieimpedans per leder	0 ohm
Godkendelser	SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	V
Impulskategori	C1, C2, C3
Nominel spænding (U_N )	230 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3 A
Mærkestrøm ved 80 °C (I_L )	6 A for 240 ms
Samlet lynstødstrøm (10/350 µs)	0,5 kA
Lynstødstrøm (10/350 µs) per leder	0,25 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	6 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	3 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	200 MHz
Kapacitet leder-leder (C)	≤ 7,32 pF
Kapacitet leder-PG (C)	≤ 12 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO basisdel
Jording via	BCO basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD EX 24

Beskyttelsesmodul til BLITZDUCTORconnect-kombiafleder med en bredde på 6 mm og funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger FISCO-anvisningerne. Isolationsstyrke > 500 V leder-jord.

1 Produkt

Art.-Nr. 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: BCO MOD ML2 BD EX 24
artikelnr.: 927084
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	L
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Nominel spænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 Samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse (i stik)	IP 20
Stikbar i	BCO Ex-basisdel
Jording via	BCO Ex-basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Artikel 927084 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927084 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BLITZDUCTORconnect – Modular

Details

BCO ML2 B 180

Art.-Nr. 927210 BCO ML2 B 180

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 9272XX_XD.ema herunterzuladen.

Sie müssen angemeldet sein um DEHN.927210.wspak herunterzuladen.

Artikel 927210 wurde zum Merkzettel hinzugefügt.

Artikel 927210 wurde zum Warenkorb hinzugefügt.

BCO ML2 BE

Art.-Nr. 927222 BCO ML2 BE 12

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927222.wspak herunterzuladen.

Artikel 927222 wurde zum Merkzettel hinzugefügt.

Artikel 927222 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927224 BCO ML2 BE 24

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um 927224.ema herunterzuladen.

Artikel 927224 wurde zum Merkzettel hinzugefügt.

Artikel 927224 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927225 BCO ML2 BE 48

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927225.wspak herunterzuladen.

Artikel 927225 wurde zum Merkzettel hinzugefügt.

Artikel 927225 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927227 BCO ML2 BE 180

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927227.edz herunterzuladen.

Artikel 927227 wurde zum Merkzettel hinzugefügt.

Artikel 927227 wurde zum Warenkorb hinzugefügt.

BCO ML2 BD

Art.-Nr. 927242 BCO ML2 BD 12

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927244_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927242.wspak herunterzuladen.

Artikel 927242 wurde zum Merkzettel hinzugefügt.

Artikel 927242 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927244 BCO ML2 BD 24

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927244_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927244.wspak herunterzuladen.

Artikel 927244 wurde zum Merkzettel hinzugefügt.

Artikel 927244 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927245 BCO ML2 BD 48

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.
