Art.-Nr. 900439 DCOR 3P TT 275 FM

GTIN 4013364436053, Zolltarifnr. (EU): 85363030, Bruttogewicht: 129.38 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord 3P TT 275 FM
Flerpolet overspændingsafleder type 2 + type 3
iht. EN 61643-11 til brug i installationssystemer
med fjernmeldekontakt, funktions-/fejlvisning
Installation enten med DIN-skinne eller påskruningslasker
Kompakte mål: 94 x 39,5 x 36 mm
Maks. driftsspænding 275 V AC
Maks. driftsspænding 350 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Samlet afledestødstrøm (8/20): 40 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden:
seriel 25 A gG / parallel 40 A gG
Maks. laststrøm AC: 25 A
Ledningstilslutning: Push-in
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR 3P TT 275 FM
artikelnr.: 900439
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkelaststrøm AC / DC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	40 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Max. for-sikring ved seriekobling	25 A gG
Max. for-sikring ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	Grøn / rød
Tilslutningstværsnit for push-in-klemmer	0,2 ... 6 mm² massiv / fintrådet
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Indbygningsmål	2 TE, DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Maks. 1,5 mm² massiv / fintrådet

Artikel 900439 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900439 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900438 DCOR 1P 275 D FM

GTIN 4013364526891, Zolltarifnr. (EU): 85363030, Bruttogewicht: 86.27 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord 1P 275 D FM
Enfaset overspændingsafleder
DEHNcord iht. EN 61643-11
og EN 61643-21 med integreret
beskyttelseskreds til kommunikationsgrænsefladen
til brug i installationssystemer
med fjernmeldekontakt, funktions-/fejlvisning
Installation enten med DIN-skinne eller påskruningslasker
Kompakte mål: 94 x 39,5 x 36 mm
Tekniske værdier (energiside):
Maks. driftsspænding 275 V AC
Restspænding: <= 1,5 kV
Nominel afledestødstrøm (8/20): 10 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden:
seriel 25 A gG/parallel 40 A gG
Maks. laststrøm 25 A
Tekniske værdier (signalside):
Maks. driftsspænding 28 V DC
Restspænding Ad-Ad ved In C2: ≤ 50 V
C2 mærkeafledestødstrøm (8/20) pr. leder: 5 kA
Nominel strøm ved 45 °C: 0,3 A
Ledningstilslutning: Push-in
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR 1P 275 D FM
artikelnr.: 900438
eller tilsvarende

Zertifikate

Technische Daten

Tekniske data
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Godkendelser	KEMA
Tekniske specifikationer signalside
Aflederklasse	U
Nominel spænding DC (U_N )	24 V
Maks. driftsspænding DC (U_C )	28 V
C2 Samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans pr. leder	1,8 Ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	10 MHz

Tekniske data
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkelaststrøm AC / DC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Kombineret stød [L-N]/[N-PE] (U_OC )	20 kV
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	25 ns
Reaktionstid [L/N-PE] (t_A )	100 ns
Max. for-sikring ved seriekobling	25 A gG
Max. for-sikring ved parallelkobling (stiktilslutning)	40 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Isolationsmåling	Op til 500 V DC i tilsluttet tilstand
Funktions-/fejlvisning	Grøn / rød
Tilslutningstværsnit for push-in-klemmer	0,2 ... 6 mm² massiv / fintrådet
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Indbygningsmål	2 TE, DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Maks. 1,5 mm² massiv / fintrådet
Tekniske specifikationer signalside
Aflederklasse	U
Impulskategori	C1, C2, C3
Nominel spænding DC (U_N )	24 V
Maks. driftsspænding DC (U_C )	28 V
Nominel strøm ved 45 °C (I_L )	0,3 A
C2 Samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) pr. leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-jord ved I_n C2 (U_P )	≤ 710 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-jord ved I_n C1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 40 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans pr. leder	1,8 Ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	10 MHz
Kapacitet leder-leder (C)	≤ 0,64 nF
Kapacitet leder-jord (C)	≤ 7,7 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Beskyttelsestype	IP 20
Tilslutning D+, D-/D+', D-'	Push-in/Push-in
Tilslutningstværsnit, massiv	0,2-6 mm²
Tilslutningstværsnit, fintrådet	0,2-6 mm²
Jording via	PE-klemme
prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 900438 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900438 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900430 DCOR L 2P 275

GTIN 4013364157286, Zolltarifnr. (EU): 85363030, Bruttogewicht: 73.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P 275
Topolet overspændingsafleder til alle
230 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 5 kA
Samlet afledningsstødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275
artikelnr.: 900430
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde: 230 mm (L, N)/240 mm (PE)
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Artikel 900430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900432 DCOR L 2P 320

GTIN 4013364157309, Zolltarifnr. (EU): 85363030, Bruttogewicht: 74.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P 320
Topolet overspændingsafleder til alle
230/277 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 5 kA
Samlet afledningsstødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 320
artikelnr.: 900432
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 277 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde: 230 mm (L, N)/240 mm (PE)
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Artikel 900432 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900432 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900431 DCOR L 1P 275

GTIN 4013364310827, Zolltarifnr. (EU): 85363030, Bruttogewicht: 60.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 1P 275
Enpolet overspændingsafleder til alle
230 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 5 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 1P 275
artikelnr.: 900431
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde 230 mm
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Artikel 900431 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900431 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900433 DCOR L 1P 320

GTIN 4013364157316, Zolltarifnr. (EU): 85363030, Bruttogewicht: 61.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 1P 320
Enpolet overspændingsafleder til alle
230/277 V-installationssystemer
afleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer,
installationskanaler og indbygningsdåser
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 5 kA
Maks. overstrømsbeskyttelse på netsiden: 25 A gG
eller B/C 16 A
Energetisk koordination iht. DIN EN 62 305-4
Afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 1P 320
artikelnr.: 900433
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Max. for-sikring	25 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 277 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,75 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Max. for-sikring	25 A gG
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm²,Længde 230 mm
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA

Artikel 900433 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900433 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 999906 DCOR L 2P SN1864

GTIN 4013364310926, Zolltarifnr. (EU): 85363030, Bruttogewicht: 70.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P SN1864
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P SN1864
artikelnr.: 999906
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2

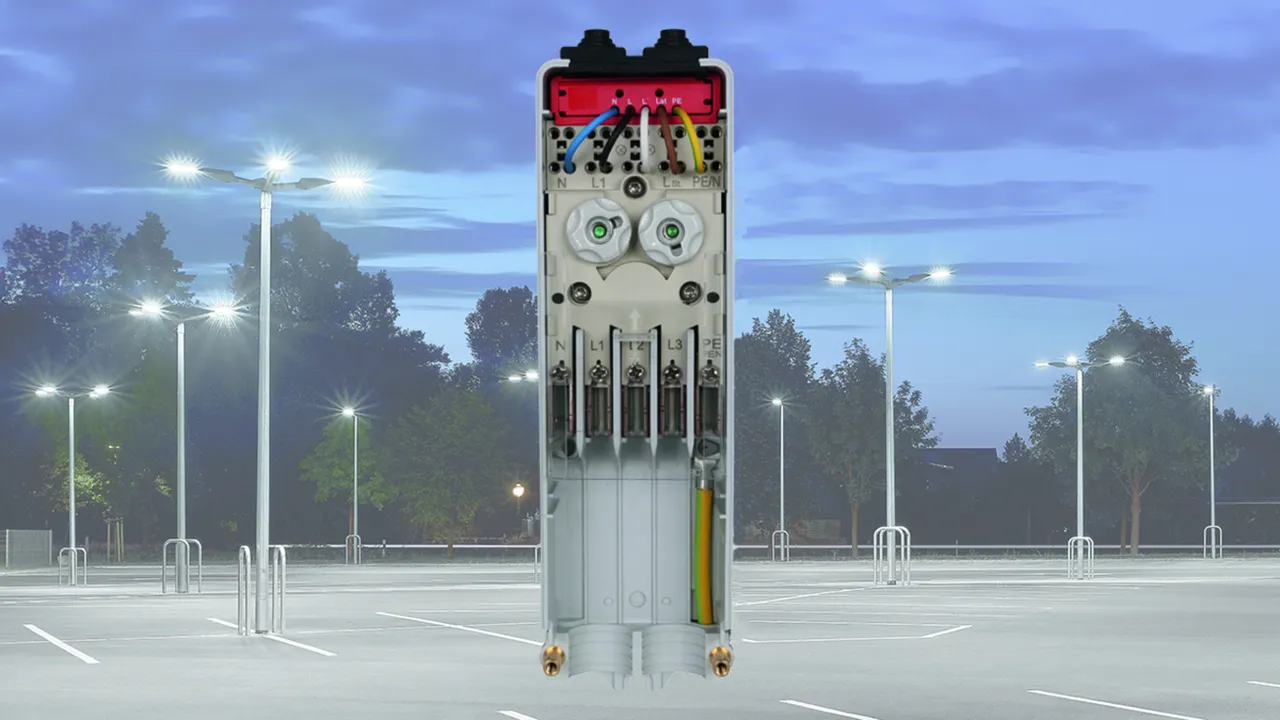

Installationsområde	Indendørs, gadelygte / masteindsatse
Kapslingsklasse efter installation	IP 20
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA

Artikel 999906 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 999906 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 999937 DCOR L 2P SN1860

GTIN 4013364303195, Zolltarifnr. (EU): 85363030, Bruttogewicht: 86.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P SN1860
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P SN1860
artikelnr.: 999937
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 160 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 999937 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 999937 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900446 DCOR L 2P 275 SO LTG

GTIN 4013364292970, Zolltarifnr. (EU): 85363030, Bruttogewicht: 62.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P 275 SO LTG
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275 SO LTG
artikelnr.: 900446
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 900446 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900446 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900445 DCOR L 3P 275 SO LTG

GTIN 4013364280380, Zolltarifnr. (EU): 85363030, Bruttogewicht: 71.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 3P 275 SO LTG
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret, adskilt optisk fejlvisning
for forsyningsspænding og styrefase
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm (8/20): 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 3P 275 SO LTG
artikelnr.: 900445
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Typ 2 + Typ 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 900445 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900445 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900443 SK EK480 G2S-2d LM DCOR

GTIN 4013364394322, Zolltarifnr. (EU): 85362010, Bruttogewicht: 788.00 g, VPE: 20.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: SK EK480 G2S-2d LM DCOR
artikelnr.: 900443
eller tilsvarende

Zertifikate

Technische Daten

Data sikringskasse
Dimensioner	276 x 81 x 70 mm
Fra indvendig mastediameter	89 mm
Klemmeteknik	Indgang: skiveklemmeteknik / udgang: fjederklemmeteknik
Max. klembart kabeltværsnit	1 - 3 kabler (4 hhv. 5 x 16 mm²)
Afgangsklemmer	Max. 2,5 mm²
Data overspændingsafleder DEHNcord L 3P 275 SO LTG
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) ( I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	B 16 A

Data sikringskasse
Beskrivelse	EK480 med overspændingsbeskyttelse
Dimensioner	276 x 81 x 70 mm
Fra indvendig mastediameter	89 mm
Kapslingsmateriale	Polyamid
Kapslingsfarve	Standardfarve RAL 7035 (lys grå)
Udførelse	Efter DIN 43 628 og VDE 0660, del 505
Kapslingsklasse	IP 54 efter DIN VDE 0470
Beskyttelsesklasse	II
Afdækning	Transparant eller grå
Klemmeteknik	Indgang: skiveklemmeteknik / udgang: fjederklemmeteknik
Max. klembart kabeltværsnit	1 - 3 kabler (4 hhv. 5 x 16 mm²)
Afgangsklemmer	Max. 2,5 mm²
Data overspændingsafleder DEHNcord L 3P 275 SO LTG
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) ( I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1.5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_Fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. overstrømsbeskyttelse på netsiden	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledere	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 900443 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900443 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900435 DCOR L 2P 275 SO LT

GTIN 4013364292963, Zolltarifnr. (EU): 85363030, Bruttogewicht: 70.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P 275 SO LT
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til brug i kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for frakobling af lampen i tilfælde af en fejl
samt ekstra integreret optisk fejlvisning
for forsyningsspænding
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm: 20 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275 SO LT
artikelnr.: 900435
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-PEN] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-PEN] (U_P )	≤ 1,5 kV
Restspænding [L-PEN] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-PEN] ved 1,5 kA (U_P )	≤ 0,85 kV
Reaktionstid [L-PEN] (t_A )	≤ 25 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-PEN] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-PEN] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsledning	1,5 mm², 60 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs / masteindsatse
Kapslingsklasse efter installation	IP 20
Godkendelser	KEMA
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 900435 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900435 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900447 DCOR L 3P 275 SO IP

GTIN 4013364282216, Zolltarifnr. (EU): 85363030, Bruttogewicht: 146.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 3P 275 SO IP
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
med ledere til montering udendørs (tæthedsklasse IP65)
f.eks. på kabelkanalsystemer.
Med beskyttelse af styrefasen
Mulighed for slukning af lampen i tilfælde af en fejl
samt ekstra integreret, isoleret optisk fejlvisning
til forsyningsspænding og styrefase
Med fastgørelseslaske
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm (8/20): 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 3P 275 SO IP
artikelnr.: 900447
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	20 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsleder	1,5 mm², 230 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Kapslingsklasse efter installation	IP 65
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 900447 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900447 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900448 DCOR L 2P 275 SO IP

GTIN 4013364293007, Zolltarifnr. (EU): 85363030, Bruttogewicht: 139.90 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord L 2P 275 SO IP
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
med ledere til montering udendørs (tæthedsklasse IP65)
f.eks. på kabelkanalsystemer.
Mulighed for slukning af lampen i tilfælde af en fejl
samt ekstra integreret, isoleret optisk fejlvisning
til forsyningsspænding
Med fastgørelseslaske
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 5 kA
Samlet afledestødstrøm (8/20): 20 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Maks. overstrømsbeskyttelse på netsiden: 16 A gG
Maks. laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR L 2P 275 SO IP
artikelnr.: 900448
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring	B 16 A

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	10 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 3 kA (U_P )	≤ 1 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. laststrøm AC (I_L )	10 A
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_rms
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG (I_SCCR )	6 kA_rms
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Fejlvisning	Rød
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutningsleder	1,5 mm², 230 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Kapslingsklasse efter installation	IP 65
Supplerende test	---------------------------------
– samlet afledestødstrøm (I_sum )	20 kA
Udvidede tekniske data:	---------------------------------
– Kombineret stød (U_OC )	10 kV

Artikel 900448 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900448 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900449 DCOR R 3P 275

GTIN 4013364320031, Zolltarifnr. (EU): 85363030, Bruttogewicht: 151.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNcord R 3P 275
Flerpolet overspændingsafleder type 2 iht. EN 61643-11
til montering udendørs (tæthedsklasse IP54) til beskyttelse
af elektrisk beskyttelse mod sol og indblik, f.eks. Raffstores
Afbrydelse af laststrømmen i tilfælde af fejl
til nedadgående bevægelse
Akustisk fejlmelding for begge beskyttelsesstier
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledestødstrøm (8/20): 2,5 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE]: 15 kA
Følgestrømsslukkeevne [N-PE]: 100 A eff
Nominel laststrøm AC: 10 A
Energetisk koordination iht. DIN EN 62305-4
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DCOR R 3P 275
artikelnr.: 900449
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	5 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Stik	Hirschmann STAK 3 / STAS 3

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	10 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	5 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	15 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [L-N] ved 1,5 kA (U_P )	≤ 0,85 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspædning (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspædning (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Akustisk fejlmelding	Ja
Afbrydelse af laststrømkredsen ved fejl	Ja
Antal porte	1
Stik	Hirschmann STAK 3 / STAS 3
Driftstemperaturområde (T_U )	-20 °C ... +70 °C
Kapslingsklasse efter installation	IP 54

Artikel 900449 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900449 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNcord

Details

DEHNcord 3P TT 275 FM

Art.-Nr. 900439 DCOR 3P TT 275 FM

Sie müssen angemeldet sein um 900439.stp herunterzuladen.

Sie müssen angemeldet sein um 900439.igs herunterzuladen.

Sie müssen angemeldet sein um 900439.jt herunterzuladen.

Sie müssen angemeldet sein um 900439.dwg herunterzuladen.

Sie müssen angemeldet sein um 900439m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um 900439_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900439.wspak herunterzuladen.

Artikel 900439 wurde zum Merkzettel hinzugefügt.

Artikel 900439 wurde zum Warenkorb hinzugefügt.

DEHNcord 1P 275 D FM

Art.-Nr. 900438 DCOR 1P 275 D FM

Sie müssen angemeldet sein um 900439.stp herunterzuladen.

Sie müssen angemeldet sein um 900439.igs herunterzuladen.

Sie müssen angemeldet sein um 900439.jt herunterzuladen.

Sie müssen angemeldet sein um 900439.dwg herunterzuladen.

Sie müssen angemeldet sein um 900439m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um 900439_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900439.wspak herunterzuladen.

Artikel 900438 wurde zum Merkzettel hinzugefügt.

Artikel 900438 wurde zum Warenkorb hinzugefügt.

DEHNcord L 2P

Art.-Nr. 900430 DCOR L 2P 275

Sie müssen angemeldet sein um 900430.stp herunterzuladen.

Sie müssen angemeldet sein um 900430.igs herunterzuladen.

Sie müssen angemeldet sein um 900430.jt herunterzuladen.

Sie müssen angemeldet sein um 900430.dwg herunterzuladen.

Sie müssen angemeldet sein um 900430m.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900430.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900430.wspak herunterzuladen.

Artikel 900430 wurde zum Merkzettel hinzugefügt.

Artikel 900430 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900432 DCOR L 2P 320

Sie müssen angemeldet sein um 900430.stp herunterzuladen.

Sie müssen angemeldet sein um 900430.igs herunterzuladen.

Sie müssen angemeldet sein um 900430.jt herunterzuladen.

Sie müssen angemeldet sein um 900430.dwg herunterzuladen.

Sie müssen angemeldet sein um 900430m.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900432.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900432.wspak herunterzuladen.

Artikel 900432 wurde zum Merkzettel hinzugefügt.

Artikel 900432 wurde zum Warenkorb hinzugefügt.

DEHNcord L 1P

Art.-Nr. 900431 DCOR L 1P 275

Sie müssen angemeldet sein um 900431.stp herunterzuladen.

Sie müssen angemeldet sein um 900431.igs herunterzuladen.

Sie müssen angemeldet sein um 900431.jt herunterzuladen.

Sie müssen angemeldet sein um 900431.dwg herunterzuladen.

Sie müssen angemeldet sein um 900431m.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900431.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900431.wspak herunterzuladen.

Artikel 900431 wurde zum Merkzettel hinzugefügt.

Artikel 900431 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900433 DCOR L 1P 320

Sie müssen angemeldet sein um 900431.stp herunterzuladen.

Sie müssen angemeldet sein um 900431.igs herunterzuladen.

Sie müssen angemeldet sein um 900431.jt herunterzuladen.

Sie müssen angemeldet sein um 900431.dwg herunterzuladen.

Sie müssen angemeldet sein um 900431m.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900433.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900433.wspak herunterzuladen.

Artikel 900433 wurde zum Merkzettel hinzugefügt.

Artikel 900433 wurde zum Warenkorb hinzugefügt.

DEHNcord L 2P SN1864

Art.-Nr. 999906 DCOR L 2P SN1864

Sie müssen angemeldet sein um 999906.stp herunterzuladen.

Sie müssen angemeldet sein um 999906.igs herunterzuladen.

Sie müssen angemeldet sein um 999906.jt herunterzuladen.

Sie müssen angemeldet sein um 999906.dwg herunterzuladen.

Sie müssen angemeldet sein um 999906m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.999906.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.999906.wspak herunterzuladen.

Artikel 999906 wurde zum Merkzettel hinzugefügt.

Artikel 999906 wurde zum Warenkorb hinzugefügt.

DEHNcord L 2P SN1860

Art.-Nr. 999937 DCOR L 2P SN1860

Sie müssen angemeldet sein um 999937.stp herunterzuladen.
