Art.-Nr. 900070 DCB YPV 1200

GTIN 6942299504521, Zolltarifnr. (EU): 85354000, Bruttogewicht: 639.16 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder DEHNcombo YPV 1200
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200
artikelnr.: 900070
eller tilsvarende

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Restspænding [DC+ -> DC-] (U_P )	< 3,8 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900071 DCB YPV 1500

GTIN 6942299504545, Zolltarifnr. (EU): 85354000, Bruttogewicht: 636.22 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder DEHNcombo YPV 1500
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500
artikelnr.: 900071
eller tilsvarende

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Restspænding [DC+ -> DC-] (U_P )	< 4,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900075 DCB YPV 1200 FM

GTIN 6942299504538, Zolltarifnr. (EU): 85354000, Bruttogewicht: 587.94 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

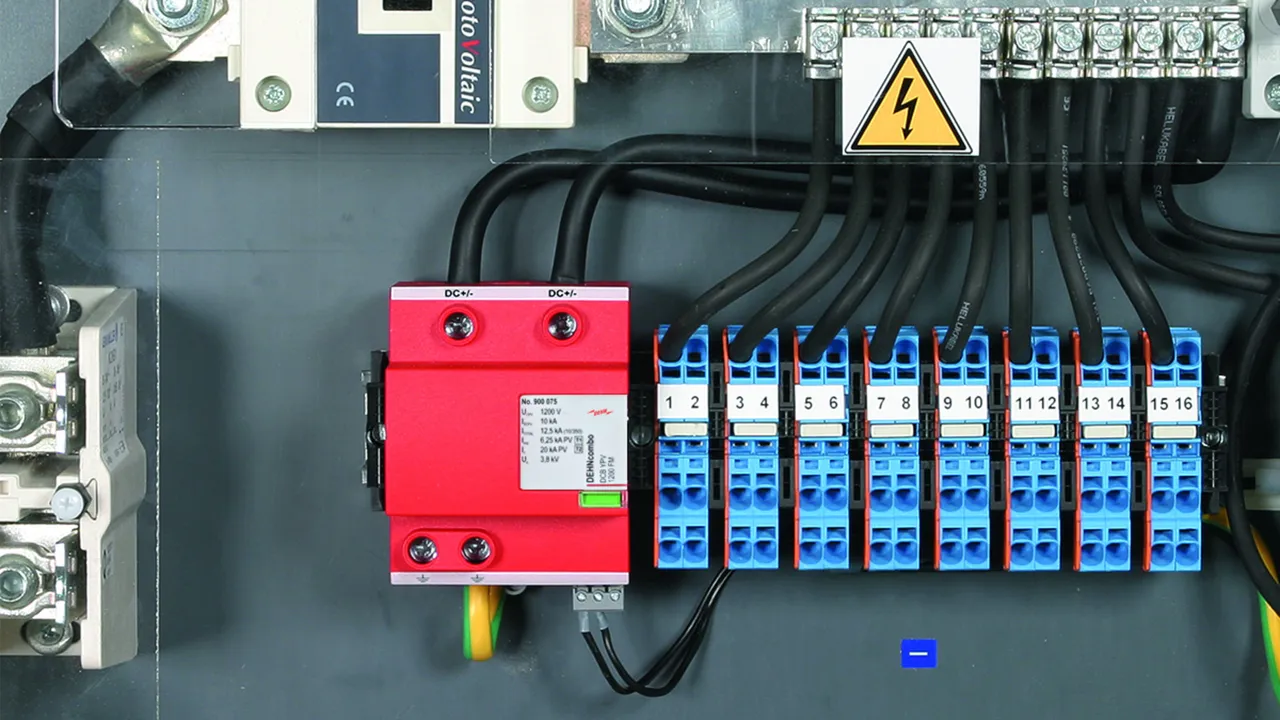

Kombiafleder DEHNcombo YPV 1200 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200 FM
artikelnr.: 900075
eller tilsvarende

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Restspænding [DC+ -> DC-] (U_P )	< 3,8 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900076 DCB YPV 1500 FM

GTIN 6942299504552, Zolltarifnr. (EU): 85354000, Bruttogewicht: 638.51 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Kombiafleder DEHNcombo YPV 1500 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500 FM
artikelnr.: 900076
eller tilsvarende

Zertifikate

SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Restspænding [DC+ -> DC-] (U_P )	< 4,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900076 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Ergebnisse für Produkte (0)

Ergebnisse für Inhalt (0)

DEHNcombo

DEHNcombo YPV ...

Art.-Nr. 900070 DCB YPV 1200

SCI-Technologie

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900071 DCB YPV 1500

SCI-Technologie

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Artikel 900071 wurde zum Warenkorb hinzugefügt.

DEHNcombo YPV ... FM

Art.-Nr. 900075 DCB YPV 1200 FM

SCI-Technologie

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900076 DCB YPV 1500 FM

SCI-Technologie

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Artikel 900076 wurde zum Warenkorb hinzugefügt.

DEHNcombo

DEHNcombo YPV ...

Art.-Nr. 900070 DCB YPV 1200

Sie müssen angemeldet sein um 900060.stp herunterzuladen.

Sie müssen angemeldet sein um 900060.igs herunterzuladen.

Sie müssen angemeldet sein um 900060.jt herunterzuladen.

Sie müssen angemeldet sein um 900060.dwg herunterzuladen.

Sie müssen angemeldet sein um 900060m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 900070_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900070.wspak herunterzuladen.

SCI-Technologie

Artikel 900070 wurde zum Merkzettel hinzugefügt.

Artikel 900070 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900071 DCB YPV 1500

Sie müssen angemeldet sein um 900060.stp herunterzuladen.

Sie müssen angemeldet sein um 900060.igs herunterzuladen.

Sie müssen angemeldet sein um 900060.jt herunterzuladen.

Sie müssen angemeldet sein um 900060.dwg herunterzuladen.

Sie müssen angemeldet sein um 900060m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900060.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900071.wspak herunterzuladen.

SCI-Technologie

Artikel 900071 wurde zum Merkzettel hinzugefügt.

Artikel 900071 wurde zum Warenkorb hinzugefügt.

DEHNcombo YPV ... FM

Art.-Nr. 900075 DCB YPV 1200 FM

Sie müssen angemeldet sein um 900065.stp herunterzuladen.

Sie müssen angemeldet sein um 900065.igs herunterzuladen.

Sie müssen angemeldet sein um 900065.jt herunterzuladen.

Sie müssen angemeldet sein um 900065.dwg herunterzuladen.

Sie müssen angemeldet sein um 900065m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 900075_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900075.wspak herunterzuladen.

SCI-Technologie

Artikel 900075 wurde zum Merkzettel hinzugefügt.

Artikel 900075 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900076 DCB YPV 1500 FM

Sie müssen angemeldet sein um 900065.stp herunterzuladen.

Sie müssen angemeldet sein um 900065.igs herunterzuladen.

Sie müssen angemeldet sein um 900065.jt herunterzuladen.

Sie müssen angemeldet sein um 900065.dwg herunterzuladen.

Sie müssen angemeldet sein um 900065m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.900065.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.900076.wspak herunterzuladen.

SCI-Technologie

Artikel 900076 wurde zum Merkzettel hinzugefügt.

Artikel 900076 wurde zum Warenkorb hinzugefügt.
