Art.-Nr. 942300 DG MP TNC 275

GTIN 4013364495272, Zolltarifnr. (EU): 85363030, Bruttogewicht: 316.66 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

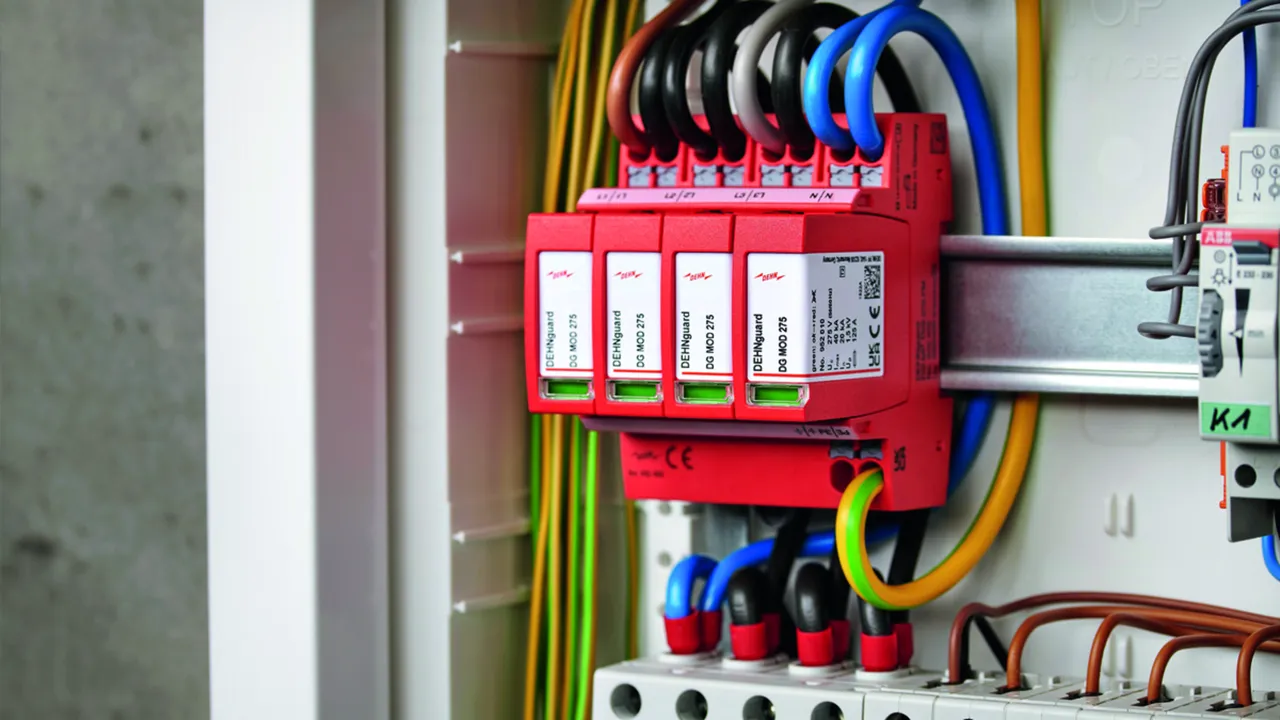

Overspændingsafleder DEHNguard MP TNC 275
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til 230/400 V TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 275
artikelnr.: 942300
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²masssiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE

Artikel 942300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942318 DG MP TNC 150 FM

GTIN 4013364495265, Zolltarifnr. (EU): 85363030, Bruttogewicht: 324.71 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNC 150 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 150 FM
artikelnr.: 942318
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 208 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 942318 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942318 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942305 DG MP TNC 275 FM

GTIN 4013364495289, Zolltarifnr. (EU): 85363030, Bruttogewicht: 323.13 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNC 275 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til 230/400 V TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 275 FM
artikelnr.: 942305
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 942305 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942305 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942319 DG MP TNC 385 FM

GTIN 4013364495296, Zolltarifnr. (EU): 85363030, Bruttogewicht: 324.71 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNC 385 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 385 FM
artikelnr.: 942319
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 942319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942308 DG MP TNC 440 FM

GTIN 4013364495258, Zolltarifnr. (EU): 85363030, Bruttogewicht: 355.78 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNC 440 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til 400/690 V TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 440 FM
artikelnr.: 942308
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 942308 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942308 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942400 DG MP TNS 275

GTIN 4013364484115, Zolltarifnr. (EU): 85363030, Bruttogewicht: 407.53 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNS 275
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 275
artikelnr.: 942400
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE

Artikel 942400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942408 DG MP TNS 150 FM

GTIN 4013364484863, Zolltarifnr. (EU): 85363030, Bruttogewicht: 385.91 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNS 150 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 150 FM
artikelnr.: 942408
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 208 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv- / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 942408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942405 DG MP TNS 275 FM

GTIN 4013364477124, Zolltarifnr. (EU): 85363030, Bruttogewicht: 350.91 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNS 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 275 FM
artikelnr.: 942405
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 942405 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942405 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942409 DG MP TNS 385 FM

GTIN 4013364484832, Zolltarifnr. (EU): 85363030, Bruttogewicht: 441.67 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNS 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 385 FM
artikelnr.: 942409
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²masssiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 942409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942310 DG MP TT 275

GTIN 4013364484108, Zolltarifnr. (EU): 85363030, Bruttogewicht: 343.84 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 275
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 275
artikelnr.: 942310
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942328 DG MP TT 150 FM

GTIN 4013364484856, Zolltarifnr. (EU): 85363030, Bruttogewicht: 388.86 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 150 FM
artikelnr.: 942328
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	15 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 208 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	15 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942315 DG MP TT 275 FM

GTIN 4013364477162, Zolltarifnr. (EU): 85363030, Bruttogewicht: 346.63 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 275 FM
artikelnr.: 942315
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942325 DG MP TT 320 FM

GTIN 4013364484849, Zolltarifnr. (EU): 85363030, Bruttogewicht: 418.85 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 320 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 320 FM
artikelnr.: 942325
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942317 DG MP TT 385 FM

GTIN 4013364484825, Zolltarifnr. (EU): 85363030, Bruttogewicht: 430.48 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 385 FM
artikelnr.: 942317
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942317 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942317 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942200 DG MP TN 275

GTIN 4013364495395, Zolltarifnr. (EU): 85363030, Bruttogewicht: 228.88 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TN 275
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TN-systemer, bredde 2TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN 275
artikelnr.: 942200
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE

Artikel 942200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942207 DG MP TN 150 FM

GTIN 4013364495418, Zolltarifnr. (EU): 85363030, Bruttogewicht: 231.67 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TN 150 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN 150 FM
artikelnr.: 942207
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 942207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942205 DG MP TN 275 FM

GTIN 4013364495401, Zolltarifnr. (EU): 85363030, Bruttogewicht: 231.32 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TN 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN 275 FM
artikelnr.: 942205
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 942205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942110 DG MP TT 2P 275

GTIN 4013364495326, Zolltarifnr. (EU): 85363030, Bruttogewicht: 220.36 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 2P 275
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TT- og TN-systemer, bredde 2TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 275
artikelnr.: 942110
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, Zolltarifnr. (EU): 85363030, Bruttogewicht: 226.75 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 2P 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 275 FM
artikelnr.: 942115
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, Zolltarifnr. (EU): 85363030, Bruttogewicht: 230.96 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 2P 320 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 320 FM
artikelnr.: 942135
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 942135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, Zolltarifnr. (EU): 85363090, Bruttogewicht: 227.23 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 2P 385 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 385 FM
artikelnr.: 942117
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²masssiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Artikel 942117 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942117 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942307 DG MP WE 600 FM

GTIN 4013364495302, Zolltarifnr. (EU): 85363030, Bruttogewicht: 384.26 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP WE 600 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til vindmølleparker til brug i
400/690 V TN-C-System, bredde 3TE
med fjernmeldekontakt
Hensyntagen til kortvarige spændingsudsving
på grund af øget, nominel Varistor-spænding Umov
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 600 V AC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP WE 600 FM
artikelnr.: 942307
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 / 830 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 942307 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942307 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952313 DG M TNC 150

GTIN 4013364123939, Zolltarifnr. (EU): 85363030, Bruttogewicht: 319.70 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 150
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 150
artikelnr.: 952313
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0.55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952300 DG M TNC 275

GTIN 4013364108431, Zolltarifnr. (EU): 85363030, Bruttogewicht: 355.40 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 275
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 275
artikelnr.: 952300
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952314 DG M TNC 385

GTIN 4013364124028, Zolltarifnr. (EU): 85363030, Bruttogewicht: 362.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 385
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 385
artikelnr.: 952314
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952303 DG M TNC 440

GTIN 4013364120709, Zolltarifnr. (EU): 85363030, Bruttogewicht: 376.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 440
3-polet, modulær stikbar overspændingsafleder
til 400/690 V TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 440 V ac
Restspænding: <= 2 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 440
artikelnr.: 952303
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952303 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952303 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952318 DG M TNC 150 FM

GTIN 4013364124011, Zolltarifnr. (EU): 85363030, Bruttogewicht: 326.80 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 150
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 150 FM
artikelnr.: 952318
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 952318 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952318 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952305 DG M TNC 275 FM

GTIN 4013364108448, Zolltarifnr. (EU): 85363030, Bruttogewicht: 348.80 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 275 FM
3-polet, modulær stikbar overspændingsafleder
til 230/400 V TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 275 FM
artikelnr.: 952305
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 952305 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952305 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952319 DG M TNC 385 FM

GTIN 4013364124035, Zolltarifnr. (EU): 85363030, Bruttogewicht: 370.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 385 FM
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 385 FM
artikelnr.: 952319
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 952319 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952319 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952308 DG M TNC 440 FM

GTIN 4013364120716, Zolltarifnr. (EU): 85363030, Bruttogewicht: 383.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNC 440 FM
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 440 V ac
Restspænding: <= 2 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 440 FM
artikelnr.: 952308
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Artikel 952308 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952308 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952403 DG M TNS 150

GTIN 4013364128569, Zolltarifnr. (EU): 85363030, Bruttogewicht: 443.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNS 150
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 150
artikelnr.: 952403
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952403 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952403 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952400 DG M TNS 275

GTIN 4013364108455, Zolltarifnr. (EU): 85363030, Bruttogewicht: 444.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNS 275
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 275
artikelnr.: 952400
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952404 DG M TNS 385

GTIN 4013364128545, Zolltarifnr. (EU): 85363030, Bruttogewicht: 499.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNS 385
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 385
artikelnr.: 952404
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952404 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952404 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952408 DG M TNS 150 FM

GTIN 4013364128576, Zolltarifnr. (EU): 85363030, Bruttogewicht: 451.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNS 150 FM
4-polet, modulær stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 150 FM
artikelnr.: 952408
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 952408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952405 DG M TNS 275 FM

GTIN 4013364108462, Zolltarifnr. (EU): 85363030, Bruttogewicht: 479.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNS 275 FM
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 275 FM
artikelnr.: 952405
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952405 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952405 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952409 DG M TNS 385 FM

GTIN 4013364128552, Zolltarifnr. (EU): 85363030, Bruttogewicht: 508.40 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TNS 385 FM
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 385 FM
artikelnr.: 952409
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 952409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952381 DG M H TT 275

GTIN 4013364318144, Zolltarifnr. (EU): 85363030, Bruttogewicht: 435.03 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M H TT 275
4-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 275
artikelnr.: 952381
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Artikel 952381 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952381 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952385 DG M H TT 275 FM

GTIN 4013364318137, Zolltarifnr. (EU): 85363030, Bruttogewicht: 441.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M H TT 275 FM
4-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 275 FM
artikelnr.: 952385
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinner efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Artikel 952385 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952385 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952323 DG M TT 150

GTIN 4013364133235, Zolltarifnr. (EU): 85363030, Bruttogewicht: 406.90 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 150
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 150
artikelnr.: 952323
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 952323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952310 DG M TT 275

GTIN 4013364108479, Zolltarifnr. (EU): 85363030, Bruttogewicht: 435.03 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 275
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,25 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 275
artikelnr.: 952310
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952320 DG M TT 320

GTIN 4013364126794, Zolltarifnr. (EU): 85363030, Bruttogewicht: 442.08 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 320
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 320
artikelnr.: 952320
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Artikel 952320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952311 DG M TT 385

GTIN 4013364119390, Zolltarifnr. (EU): 85363030, Bruttogewicht: 458.20 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 385
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 385
artikelnr.: 952311
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Artikel 952311 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952311 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952328 DG M TT 150 FM

GTIN 4013364133242, Zolltarifnr. (EU): 85363030, Bruttogewicht: 416.40 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 150 FM
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 150 FM
artikelnr.: 952328
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Artikel 952328 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952328 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952315 DG M TT 275 FM

GTIN 4013364108486, Zolltarifnr. (EU): 85363030, Bruttogewicht: 441.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 275 FM
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,25 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 275 FM
artikelnr.: 952315
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952315 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952315 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952325 DG M TT 320 FM

GTIN 4013364126800, Zolltarifnr. (EU): 85363030, Bruttogewicht: 450.80 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 320 FM
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 320 FM
artikelnr.: 952325
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Artikel 952325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952316 DG M TT 385 FM

GTIN 4013364119406, Zolltarifnr. (EU): 85363030, Bruttogewicht: 462.10 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 385 FM
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 385 FM
artikelnr.: 952316
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Artikel 952316 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952316 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952332 DG M TT 385/305 FM

GTIN 4013364469945, Zolltarifnr. (EU): 85363030, Bruttogewicht: 464.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 385/305
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 385/305 FM
artikelnr.: 952332
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Spænding UL	277 / 480 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Artikel 952332 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952332 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952201 DG M TN 150

GTIN 4013364123915, Zolltarifnr. (EU): 85363030, Bruttogewicht: 227.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TN 150
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 150
artikelnr.: 952201
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952200 DG M TN 275

GTIN 4013364108394, Zolltarifnr. (EU): 85363030, Bruttogewicht: 244.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TN 275
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 275
artikelnr.: 952200
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952206 DG M TN 150 FM

GTIN 4013364123922, Zolltarifnr. (EU): 85363030, Bruttogewicht: 233.10 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TN 150 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 150 FM
artikelnr.: 952206
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 952206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952205 DG M TN 275 FM

GTIN 4013364108400, Zolltarifnr. (EU): 85363030, Bruttogewicht: 247.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TN 275 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 275 FM
artikelnr.: 952205
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952181 DG M H TT 2P 275

GTIN 4013364318175, Zolltarifnr. (EU): 85363030, Bruttogewicht: 244.10 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M H TT 2P 275
2-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 2P 275
artikelnr.: 952181
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Artikel 952181 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952181 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952185 DG M H TT 2P 275 FM

GTIN 4013364318151, Zolltarifnr. (EU): 85363030, Bruttogewicht: 244.10 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M H TT 2P 275 FM
2-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 2P 275 FM
artikelnr.: 952185
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Artikel 952185 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952185 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952110 DG M TT 2P 275

GTIN 4013364108417, Zolltarifnr. (EU): 85363030, Bruttogewicht: 258.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 2P 275
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 275
artikelnr.: 952110
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952130 DG M TT 2P 320

GTIN 4013364128521, Zolltarifnr. (EU): 85363030, Bruttogewicht: 263.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 2P 320
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 320
artikelnr.: 952130
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Artikel 952130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952111 DG M TT 2P 385

GTIN 4013364119420, Zolltarifnr. (EU): 85363030, Bruttogewicht: 248.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 2P 385
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 385
artikelnr.: 952111
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Artikel 952111 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952111 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952115 DG M TT 2P 275 FM

GTIN 4013364108424, Zolltarifnr. (EU): 85363030, Bruttogewicht: 244.10 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 2P 275 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 275 FM
artikelnr.: 952115
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Artikel 952115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952135 DG M TT 2P 320 FM

GTIN 4013364128538, Zolltarifnr. (EU): 85363030, Bruttogewicht: 269.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 2P 320 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 320 FM
artikelnr.: 952135
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Artikel 952135 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952135 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952116 DG M TT 2P 385 FM

GTIN 4013364119413, Zolltarifnr. (EU): 85363030, Bruttogewicht: 251.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M TT 2P 385 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 385 FM
artikelnr.: 952116
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Artikel 952116 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952116 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952302 DG M WE 600

GTIN 4013364113305, Zolltarifnr. (EU): 85363030, Bruttogewicht: 406.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M WE 600
3-polet, modulær, stikbar overspændingsafleder
til vindmøller til indsættelse i
400/690 V TN-C-systemer, bredde 3 enheder
Sikrer mod kortvarige spændingsudsving
på grund af øget varistor mærkespænding Umov
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 600 V ac
Varistor-mærkespænding: 750 V ac
Restspænding: <= 3 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Ableiter i Red/Line-Familien

fabrikat: DEHN
Type: DG M WE 600
artikelnr.: 952302
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse	100 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Artikel 952302 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952302 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952307 DG M WE 600 FM

GTIN 4013364113312, Zolltarifnr. (EU): 85363030, Bruttogewicht: 409.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard M WE 600 FM
3-polet, modulær, stikbar overspændingsafleder
til vindmøller til indsættelse i
400/690 V TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Sikrer mod kortvarige spændingsudsving
på grund af øget varistor mærkespænding Umov
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 600 V ac
Varistor-mærkespænding: 750 V ac
Restspænding: <= 3 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Ableiter i Red/Line-Familien

fabrikat: DEHN
Type: DG M WE 600 FM
artikelnr.: 952307
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse	100 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 952307 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952307 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard modular

Details

DEHNguard MP TNC ...

Art.-Nr. 942300 DG MP TNC 275

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf herunterzuladen.

Artikel 942300 wurde zum Merkzettel hinzugefügt.

Artikel 942300 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TNC ... FM

Art.-Nr. 942318 DG MP TNC 150 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf herunterzuladen.

Artikel 942318 wurde zum Merkzettel hinzugefügt.

Artikel 942318 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942305 DG MP TNC 275 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf herunterzuladen.

Artikel 942305 wurde zum Merkzettel hinzugefügt.

Artikel 942305 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942319 DG MP TNC 385 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf herunterzuladen.

Artikel 942319 wurde zum Merkzettel hinzugefügt.

Artikel 942319 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942308 DG MP TNC 440 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf herunterzuladen.

Artikel 942308 wurde zum Merkzettel hinzugefügt.

Artikel 942308 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TNS ...

Art.-Nr. 942400 DG MP TNS 275

Sie müssen angemeldet sein um 942310.stp herunterzuladen.

Sie müssen angemeldet sein um 942310.igs herunterzuladen.

Sie müssen angemeldet sein um 942310.jt herunterzuladen.

Sie müssen angemeldet sein um 942310.dwg herunterzuladen.

Sie müssen angemeldet sein um 942310m.dxf herunterzuladen.

Artikel 942400 wurde zum Merkzettel hinzugefügt.

Artikel 942400 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TNS ... FM

Art.-Nr. 942408 DG MP TNS 150 FM

Sie müssen angemeldet sein um 942315.stp herunterzuladen.

Sie müssen angemeldet sein um 942315.igs herunterzuladen.

Sie müssen angemeldet sein um 942315.jt herunterzuladen.

Sie müssen angemeldet sein um 942315.dwg herunterzuladen.

Sie müssen angemeldet sein um 942315m.dxf herunterzuladen.

Artikel 942408 wurde zum Merkzettel hinzugefügt.

Artikel 942408 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942405 DG MP TNS 275 FM

Sie müssen angemeldet sein um 942315.stp herunterzuladen.

Sie müssen angemeldet sein um 942315.igs herunterzuladen.

Sie müssen angemeldet sein um 942315.jt herunterzuladen.

Sie müssen angemeldet sein um 942315.dwg herunterzuladen.

Sie müssen angemeldet sein um 942315m.dxf herunterzuladen.

Artikel 942405 wurde zum Merkzettel hinzugefügt.

Artikel 942405 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942409 DG MP TNS 385 FM

Sie müssen angemeldet sein um 942315.stp herunterzuladen.

Sie müssen angemeldet sein um 942315.igs herunterzuladen.

Sie müssen angemeldet sein um 942315.jt herunterzuladen.

Sie müssen angemeldet sein um 942315.dwg herunterzuladen.

Sie müssen angemeldet sein um 942315m.dxf herunterzuladen.

Artikel 942409 wurde zum Merkzettel hinzugefügt.

Artikel 942409 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TT ...

Art.-Nr. 942310 DG MP TT 275
