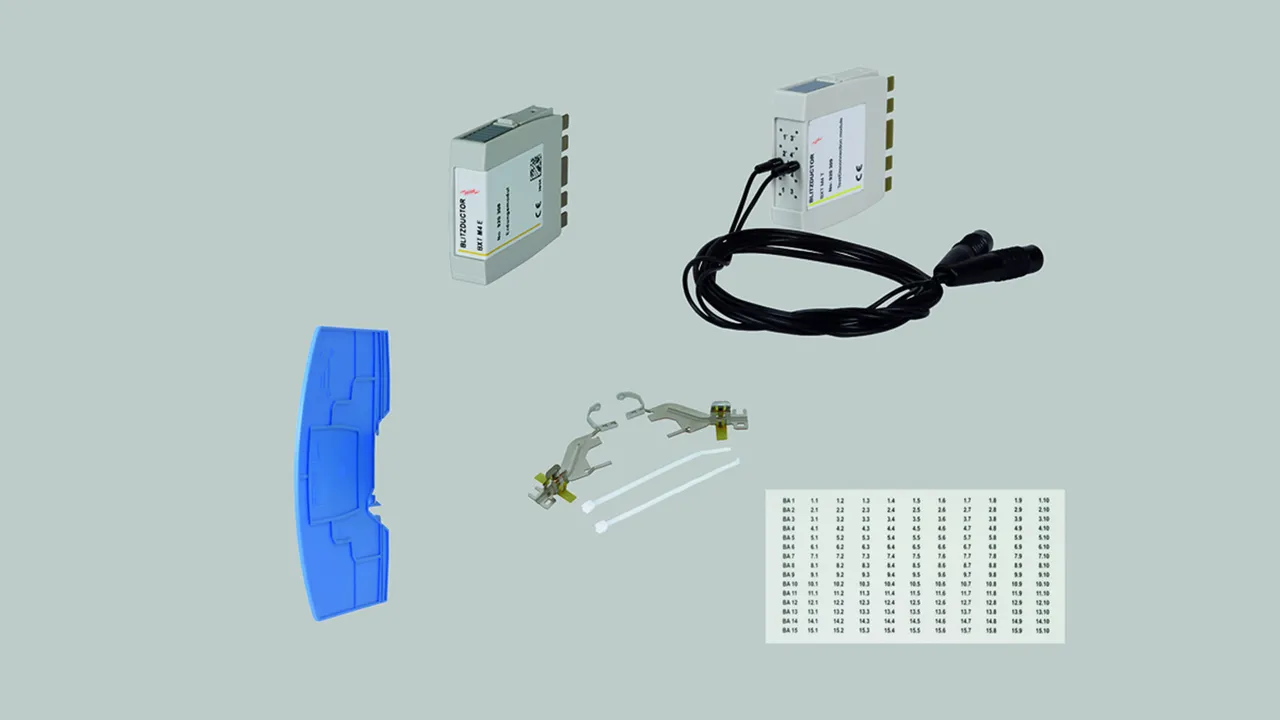

Tilbehør til BLITZDUCTOR SP / XT / XTU

Jordingsmodul

Det isatte jordingsmodul forbinder alle ledere, som er tilkoblet en BLITZDUCTOR SP / XT /XTU-basisdel med potentialudligningen. Den sørger for direkte jordforbindelse af ledere i et kabel, som ikke anvendes men er koblet til basisdelen.

1 Produkt

Art.-Nr. 920308 BXT M4 E

GTIN 4013364109209, Zolltarifnr. (EU): 85369010, Bruttogewicht: 29.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 920308.stp

      Sie müssen angemeldet sein um 920308.stp herunterzuladen.

      Login
    • 920308.igs

      Sie müssen angemeldet sein um 920308.igs herunterzuladen.

      Login
    • 920308.jt

      Sie müssen angemeldet sein um 920308.jt herunterzuladen.

      Login
    • 920308.dwg

      Sie müssen angemeldet sein um 920308.dwg herunterzuladen.

      Login
    • 920310m_E.dxf

      Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

      Login
    • DEHN.920308.wspak

      Sie müssen angemeldet sein um DEHN.920308.wspak herunterzuladen.

      Login
    • DEHN.920308.edz

      Sie müssen angemeldet sein um DEHN.920308.edz herunterzuladen.

      Login


fabrikat: DEHN
Type: BXT M4 E
artikelnr.: 920308
eller tilsvarende

Zertifikate



Technische Daten

D1 samlet lynstødstrøm (10/350 µs) (Iimp ) 10 kA
Stikbar i Basisdel

Artikel 920308 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920308 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Test- / Frakoblingsmodul

Det isatte kontrol- og frakoblingsmodul afbryder kabelføringen af ledere koblet til BLITZDUCTOR SP / XT / XTU-basisdelen og fører dem til et teststik på forsiden af modulet. Derved er det muligt at foretage målinger i anlæget uden at fjerne lederne fra basisdelen.

1 Produkt

Art.-Nr. 920309 BXT M4 T

GTIN 4013364109193, Zolltarifnr. (EU): 85369010, Bruttogewicht: 24.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information


Tilbehør: 2 Måleledere (1 m), beskyttelsespose

fabrikat: DEHN
Type: BXT M4 T
artikelnr.: 920309
eller tilsvarende

Zertifikate



Technische Daten

Max. driftsspænding DC (UC ) 180 V
Mærkestrøm ved 80 °C (IL ) 1,0 A
Gennemgangsmodstand 0,1 ohm
Stikbar i Basisdel
Prøvebøsninger Forgyldt, 1 mm
Tilbehør 2 Måleledere (1 m), beskyttelsespose

Artikel 920309 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920309 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Mærkatsystem BA1-BA15

2 x 165 klæbeetiketter til markering af adressebus til DRC MCM XT-overvågningsapparater (BA1 til BA15) og fortløbende numre til BEXT-moduler (1.1-1.10 til 15.1-15-10).

1 Produkt

Art.-Nr. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Zolltarifnr. (EU): 39199080, Bruttogewicht: 5.60 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information



fabrikat: DEHN
Type: BS BA1 BA15 BXT
artikelnr.: 920398
eller tilsvarende



Technische Daten

Dimensioner (B x H) 13 x 7 mm

Artikel 920398 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920398 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

EMC-fjederklemmer

To fjederklemmer til den beskyttede og ubeskyttede side af en BLITZDUCTOR SP/XT/XTU til permanent og lavimpedant forbindelse til en kabelskærm på en afskærmet signalledning. Med stikbar isolationskappe til indirekte skærmjording (kun BXT), med kabelbindere og isoleringsstriber. Kan anvendes til typerne BXT(U) ML2 ...S ... / BSP M2 ... (kun direkte skærmjording).

1 Produkt

Art.-Nr. 920395 SAK BXT LR

GTIN 4013364118157, Zolltarifnr. (EU): 85369095, Bruttogewicht: 12.00 g/PAK, VPE: 1.00 PAK

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 920395.stp

      Sie müssen angemeldet sein um 920395.stp herunterzuladen.

      Login
    • 920395.igs

      Sie müssen angemeldet sein um 920395.igs herunterzuladen.

      Login
    • 920395.jt

      Sie müssen angemeldet sein um 920395.jt herunterzuladen.

      Login
    • 920395.dwg

      Sie müssen angemeldet sein um 920395.dwg herunterzuladen.

      Login
    • 920395m_D.dxf

      Sie müssen angemeldet sein um 920395m_D.dxf herunterzuladen.

      Login

Klemmeområde: 3-10 mm
Tilbehør: Isolationskappe, kabelstrips, isolationsstrips

fabrikat: DEHN
Type: SAK BXT LR
artikelnr.: 920395
eller tilsvarende

Zertifikate



Technische Daten

D1 lynstødstrøm (10/350 µs) 5 kA
Stikbar i Klemmetilslutning BXT BAS / BSP BAS 4
Tilbehør Isolationskappe, kabelstrips, isolationsstrips

Artikel 920395 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920395 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Skillevæg

Hvis overspændingsbeskyttelsesenhederne BLITZDUCTOR XT Ex (i) bruges i egensikre kredsløb, skal der tages højde for særlige indbygningsbetingelser.
Iht. EN 60079-11; 2007 (VDE 0170-7) skal der således overholdes en minimumafstand (trådmål) på ≥ 50 mm mellem egensikre og ikke-egensikre kredsløb (tilslutningsdele, f.eks. tilslutningsklemmer)!
Ved anvendelse af Ex i-skillevæggen TW DRC MCM EX overholdes dette trådmål også, hvis enhederne anbringes direkte ved siden af hinanden.
Kan især anvendes i forbindelse med DRC MCM XT til tilstandsovervågning af BXT-moduler. (1 pakke = 2 stk.)

1 Produkt

Art.-Nr. 910697 TW DRC MCM EX

GTIN 4013364123717, Zolltarifnr. (EU): 39269097, Bruttogewicht: 31.00 g/PAK, VPE: 1.00 PAK

Abbildungen

Weitere Information

  • CAD-Daten
    • 910697.stp

      Sie müssen angemeldet sein um 910697.stp herunterzuladen.

      Login
    • 910697.igs

      Sie müssen angemeldet sein um 910697.igs herunterzuladen.

      Login
    • 910697.jt

      Sie müssen angemeldet sein um 910697.jt herunterzuladen.

      Login
    • 910697.dwg

      Sie müssen angemeldet sein um 910697.dwg herunterzuladen.

      Login
    • 910697m_D.dxf

      Sie müssen angemeldet sein um 910697m_D.dxf herunterzuladen.

      Login


fabrikat: DEHN
Type: TW DRC MCM EX
artikelnr.: 910697
eller tilsvarende



Technische Daten

Montage på 35 mm DIN-skinne efter EN 60715

Artikel 910697 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910697 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
