Tilstandsovervågningssystem RFID-LifeCheck

Permanent tilstandsovervågning af RFID-LifeCheck-udstyret beskyttelse sikrer en maksimal grad af systembeskyttelse og tilgængelighed. Et tidligt advarselssystem bemærker præ-beskadiget beskyttelse og advarer om umiddelbart beskyttelsessvigt.

Visuel indikator viser defekt eller forestående belastning på aflederen
Kompakte dimensioner og minimalt trådningsarbejde
Overvågning af op til 10 afledere (40 signalledere)
Fjernmeldekontakt
Fjernovervågning mulig ved RS485-snitflade og PC-software (DRC MCM XT)

Details

Integreret visuel tilstandsindikation med trefarvet LED.

lorem ipsum — Integreret visuel tilstandsindikation med trefarvet LED.

Online overvågning med gratis software (kun DRC MCM XT).

RS485-snitflade A/B (kun DRC MCM XT) til kommunikations- og kontrolcenterløsninger.

DRC MCM XT

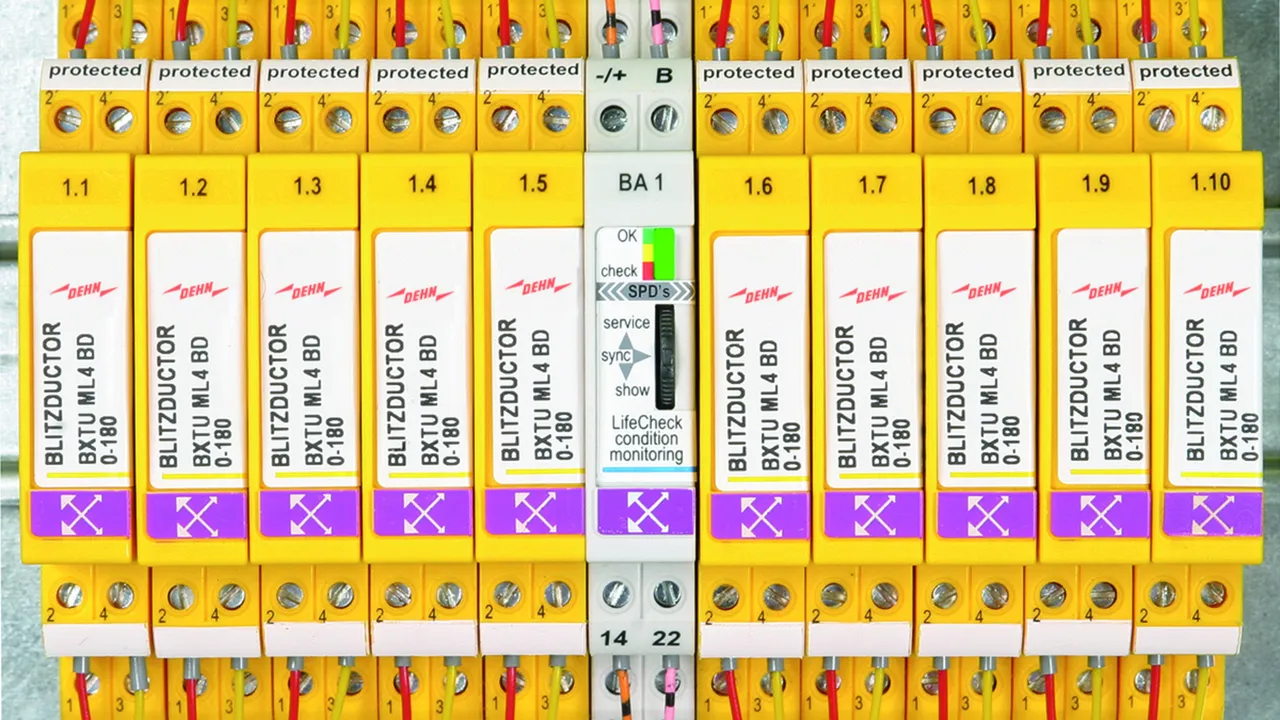

DIN-skinnemonteret udstyr med indbyget RFID-LifeCheck til tilstandsovervågning af max. 10 BLITZDUCTOR XT / XTU. En trefarvet LED og en fjernmeldekontakt (afbryder eller skifter) indikerer aflederdriftstilstanden. Op til 15 DRC MCM XT i system med op til 150 BLITZDUCTOR XT/XTU-afledere kan overvåges gennem den integrerede RS485-snitflade.
Den gratis "Status Display og Service Console"-PC-software er tilgængelig til brug med en RS485- / USB-snitfladekonverter. Dette tillader fjernovervågning af samtlige overvågede afledere fra en PC.
Download: www.dehn-international.com

1 Produkt

Art.-Nr. 910695 DRC MCM XT

GTIN 4013364118959, Zolltarifnr. (EU): 90308900, Bruttogewicht: 217.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Test af: Op til 10 BLITZDUCTOR XT / XTU ML

fabrikat: DEHN
Type: DRC MCM XT
artikelnr.: 910695
eller tilsvarende

Zertifikate

Technische Daten

Indgangsspændingsområde DC (U_IN )	18-48 V
Max. mærkestrømsforbrug (I_IN )	100 mA
RFID-transmissionsfrekvens	125 kHz
FM-kontakt / kontaktform	Skiftekontakt (no) og Brydekontakt (nc)
Levering inkluderer	Basisdel, overvågningsmodul, manual og mærkningssystem

Test af	Op til 10 BLITZDUCTOR XT / XTU ML
Test af	Op til 10 BLITZDUCTOR XT / XTU ML EX; kun i ikke-sprængfarlig atmosfære! Bemærk trådningsmål!
Driftselementer	Flervejsknap, DIP-kontakt
Indikator	Trefarvet LED (Grøn, orange, rød)
Indgangsspændingsområde DC (U_IN )	18-48 V
Max. mærkestrømsforbrug (I_IN )	100 mA
RFID-transmissionsfrekvens	125 kHz
Melding: udskiftning af afleder anbefales	LED, fjernmeldekontakt (afbryder og skifter)
Prøvecyklus	Vedvarende
Driftstemperaturområde til overvågning af 10 BXT / BXTU	-20 °C ... +60 °C
Driftstemperaturområde til overvågning af 8 BXT / BXTU	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning	skrue
Tilslutningstværsnit, massiv / fintrådet	0,08-2,5 mm²
Tilspændingsmoment (tilslutningsklemme)	0,4 Nm
Kapslingsmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
FM-kontakt / kontaktform	Skiftekontakt (no) og Brydekontakt (nc)
FM-kontakt / kontaktdata	Overgangsmodstand < 25 ohm; lækstrøm < 1 µA
Brydeevne DC	350 V / 0,12 A
Brydeevne AC	250 V / 0,07 A
Levering inkluderer	Basisdel, overvågningsmodul, manual og mærkningssystem

Artikel 910695 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 910695 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRC SCM XT

DIN-skinnemonteret apparat med integreret RFID-LifeCheck-funktion til tilstandsovervågning af op til 10 BLITZDUCTOR XT/XTU. Visuel tilstandsindikation med trefarvet LED kombineret med fjernmeldekontakt (brydekontakt).

1 Produkt

Art.-Nr. 910696 DRC SCM XT

GTIN 4013364149359, Zolltarifnr. (EU): 90308900, Bruttogewicht: 161.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Test af: Op til 10 BLITZDUCTOR XT / XTU ML

fabrikat: DEHN
Type: DRC SCM XT
artikelnr.: 910696
eller tilsvarende

Zertifikate

Technische Daten

Indgangsspændingsområde DC (U_IN )	18-48 V
Max. mærkestrømsforbrug (I_IN )	100 mA
RFID-transmissionsfrekvens	125 kHz
FM-kontakt / kontaktform	Brydekontakt (nc)
Levering inkluderer	Basisdel, overvågningsmodul, manual og mærkningssystem

Test af	Op til 10 BLITZDUCTOR XT / XTU ML
Test af	Op til 10 BLITZDUCTOR XT / XTU ML EX; kun i ikke-sprængfarlig atmosfære! Bemærk trådningsmål!
Driftselementer	Enkeltknap, DIP-kontakt
Indikator	Trefarvet LED (grøn, orange, rød)
Indgangsspændingsområde DC (U_IN )	18-48 V
Max. mærkestrømsforbrug (I_IN )	100 mA
RFID-transmissionsfrekvens	125 kHz
Melding: udskiftning af afleder anbefales	LED, fjernmeldekontakt (afbryder)
Prøvecyklus	Vedvarende
Driftstemperaturområde til overvågning af 10 BXT / BXTU	-20 °C ... +60 °C
Driftstemperaturområde til overvågning af 8 BXT / BXTU	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning	Skrue
Tilslutningstværsnit, massiv / fintrådet	0,08-2,5 mm²
Tilspændingsmoment (tilslutningsklemme)	0,4 Nm
Kapslingsmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	EN 61010-1, 61000-6-2/4, ETSI EN 300 330-1 V1.7.1
FM-kontakt / kontaktform	Brydekontakt (nc)
FM-kontakt / kontaktdata	Overgangsmodstand < 25 ohm; lækstrøm < 1 µA
Brydeevne DC	350 V / 0,12 A
Brydeevne AC	250 V / 0,07 A
Levering inkluderer	Basisdel, overvågningsmodul, manual og mærkningssystem
