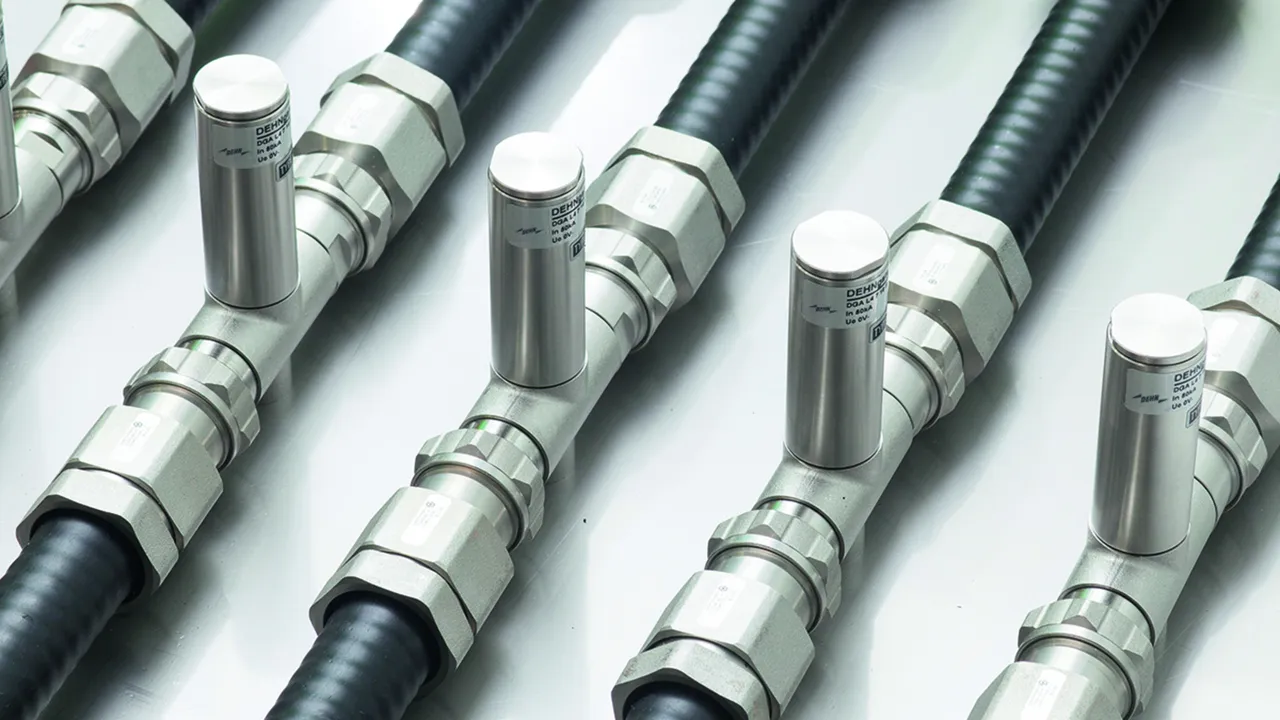

DEHNgate – Afledere til koaksial tilslutning

Universelle overspændings- og kombiafledere
Maksimal afledeevne til koaksiale systemer
Lav restspænding muliggør beskyttelse af tilsluttet udstyr
Særligt langtidsholdbare kontaktmaterialer

Details

Vedligeholdsesfri kvartbølgeoverspændingsafleder til beskyttelse af højfrekvente anvendelser (f.eks. LTE).

lorem ipsum — Vedligeholdsesfri kvartbølgeoverspændingsafleder til beskyttelse af højfrekvente anvendelser (f.eks. LTE).

Koaksialafleder med udskiftelig gaskapsel.

Overspændingsafleder til satellit- og bredbåndsanlæg.

DGA BNC VC

Pladsbesparende overspændingsafleder med BNC-sokkeltilslutning til DNC-skinnemontage til beskyttelse af video- og kamerasystemer. Type med enten direkte (VCD) eller indirekte skærmforbindelse (VCIID) til at modvirke brumsløjfer.

2 Produkte

Art.-Nr. 909710 DGA BNC VCD

GTIN 4013364118942, Zolltarifnr. (EU): 85366910, Bruttogewicht: 126.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCD
artikelnr.: 909710
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 8 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Artikel 909710 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909710 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909711 DGA BNC VCID

GTIN 4013364118980, Zolltarifnr. (EU): 85366910, Bruttogewicht: 127.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 6,4 V
D1 lynstødstrøm (10/350 µs): 1 kA
Frekvensområde: 0-300 MHz

fabrikat: DEHN
Type: DGA BNC VCID
artikelnr.: 909711
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	T
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Frekvensområde	0-300 MHz
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6,4 V
Mærkestrøm (I_L )	0,1 A
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	5 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 35 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 13 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-300 MHz
Gennemgangsdæmpning ved 160 MHz	≤ 0,4 dB
Gennemgangsdæmpning ved 300 MHz	≤ 3 dB
Refleksionsdæmpning ved 130 MHz	≥ 20 dB
Refleksionsdæmpning ved 300 MHz	≥ 10 dB
Bølgeimpedans (Z)	50 ohm
Serieimpedans per leder	4,7 ohm
Kapacitet leder-skærm (C)	≤ 25 pF
Kapacitet skærm-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	BNC-sokkel / BNC-sokkel
Jord via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Sintret zink
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL

Artikel 909711 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909711 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DGA TV

DGA... TV-afledere med mulighed for fjernforsyning og F-tilslutning til 75 ohm satellit- og bredbåndsanlæg. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. De muliggør pladsbesparende installation i alle gængse TV- og satellitanvendelser og fås som lynstrøms-, overpændings- og kombiafledere med integreret måleudgang til anlægstest.

3 Produkte

Art.-Nr. 909703 DGA FF TV

GTIN 4013364085664, Zolltarifnr. (EU): 85363010, Bruttogewicht: 233.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 0,2 kA
C2 mærkeafledestødstrøm (8/20 µs): 1,5 kA
Frekvensområde: DC / 5-3000 MHz

fabrikat: DEHN
Type: DGA FF TV
artikelnr.: 909703
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Frekvensområde	DC / 5-3000 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,2 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	1,5 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-3000 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,2 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,4 dB
Gennemgangsdæmpning 2400-3000 MHz typ.	2 dB
Refklektionsdæmpning	≥ 14 dB dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1.5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Artikel 909703 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909703 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909704 DGA GF TV

GTIN 4013364105690, Zolltarifnr. (EU): 85363010, Bruttogewicht: 85.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Max. driftsspænding DC: 60 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 0-2400 MHz

fabrikat: DEHN
Type: DGA GF TV
artikelnr.: 909704
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	0-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-stik

Aflederklasse	H
Max. driftsspænding DC (U_C )	60 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 700 V
Restspænding ved I_nC2 (U_P )	≤ 700 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 600 V
Frekvensområde	0-2400 MHz
Gennemgangsdæmpning	0,5 dB
Refklektionsdæmpning	≥ 18 dB (-1,5 dB/oktav) dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	Jordingsblok
Tilslutning (indgang / udgang)	F-bøsning / F-stik
Jord via	Jordingsblok med skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Jordingsblok og 2x F-stik

Artikel 909704 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909704 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 909705 DGA GFF TV

GTIN 4013364105706, Zolltarifnr. (EU): 85363010, Bruttogewicht: 282.70 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 24 V
D1 lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: DC / 5-2400 MHz

fabrikat: DEHN
Type: DGA GFF TV
artikelnr.: 909705
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	DC / 5-2400 MHz
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning

Aflederklasse	H{
Max. driftsspænding DC (U_C )	24 V
Mærkestrøm (I_L )	2 A
D1 lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_impD1 (U_P )	≤ 230 V
Restspænding ved I_nC2 (U_P )	≤ 300 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 60 V
Frekvensområde	DC / 5-2400 MHz
Gennemgangsdæmpning 5-862 MHz typ.	1,7 dB
Gennemgangsdæmpning 862-2400 MHz typ.	1,9 dB
Refklektionsdæmpning (5-8 MHz)	≥ 10 dB
Refklektionsdæmpning (8-47 MHz)	≥ 14 dB
Refklektionsdæmpning (47-2400 MHz)	≥ 18 dB (-1,5 dB/oktav)
Refklektionsdæmpning prøvebøsning (5-47 MHz)	≥ 18 dB
Prøvebøsning tilslutningsdæmpning	20 dB
Skærmdæmpning 5-300 MHz	≥ 85 dB
Skærmdæmpning 300-470 MHz	≥ 80 dB
Skærmdæmpning 470-1000 MHz	≥ 75 dB
Skærmdæmpning 1000-2400 MHz	≥ 55 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 30
Montage på	35 mm DIN-skinne efter EN 60715 eller vægmontage
Tilslutning (indgang / udgang)	F-bøsning / F-bøsning
Jord via	DIN-skinne eller skruetilslutning
Kapslingsmateriale	Metal
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	2x F-stik

Artikel 909705 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909705 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DGA FF5 TV

Overspændingsafleder til 75 ohm antennesystem. Speciel udførelse til satellit- og antennefordelere og multiswitch. Aflederen imødekommer de høje skærmningskrav i klasse A efter EN 50083-2. I leveringen er befæstigelsesmateriale og PA-leder.

1 Produkt

Art.-Nr. 909706 DGA FF5 TV

GTIN 4013364362437, Zolltarifnr. (EU): 85363010, Bruttogewicht: 284.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 20 V
D1 lynstødstrøm (10/350 µs): 0,5 kA
D1 samlet lynstødstrøm (10/350 µs): 2,5 kA
C2 mærkeafledestødstrøm (8/20 µs): 2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Frekvensområde: 47-2200 MHz

fabrikat: DEHN
Type: DGA FF5 TV
artikelnr.: 909706
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Frekvensområde	47-2200 MHz
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel

Aflederklasse	T
Max. driftsspænding DC (U_C )	20 V
Mærkestrøm (I_L )	0,4 A
D1 lynstødstrøm (10/350 µs) (I_imp )	0,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding ved I_nC2 (U_P )	≤ 500 V
Restspænding ved 1 kV/µs C3 (U_P )	≤ 120 V
Frekvensområde	47-2200 MHz
Gennemgangsdæmpning 5-2200 MHz typ.	≤ 1 dB
Gennemgangsdæmpning 5-2400 MHz typ.	≤ 3 dB
NEXT-dæmpning	≥ 40 dB
Bølgeimpedans (Z)	75 ohm
Driftstemperaturområde (T_U )	–25 °C ... +55 °C
Kapslingsklasse	IP 40
Montage	Vægmontage
Tilslutning (indgang / udgang)	F-sokkel / F-sokkel
Jord via	Indkapsling
Kapslingsmateriale	Metal
Farve	Sølv
Prøvestandarder	IEC 61643-21 / EN 61643-21
Tilbehør	Befæstigelsesskruer, dyvel, PA-leder

Artikel 909706 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 909706 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DGA G

Overspændingsafleder med mulighed for fjernforsyning og integreret gasgnistgab. Specielt tilpasset trådløse anvendelser i apparat- og antennesnitflader i koaksial tilslutningsteknik.
Fås med SMA-, BNC- eller N-tilslutning til bøsningsmontage.

3 Produkte

Art.-Nr. 929039 DGA G SMA

GTIN 4013364135185, Zolltarifnr. (EU): 85366910, Bruttogewicht: 24.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G SMA
artikelnr.: 929039
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	SMA-bøsning / SMA-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	2 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 700 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Reflektionsdæmpning (3-5,8 GHz)	≥ 18 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	SMA-bøsning / SMA-stik
Jord via	Bøsning (Ø11,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929039 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929039 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 929042 DGA G BNC

GTIN 4013364091030, Zolltarifnr. (EU): 85366910, Bruttogewicht: 39.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-4 GHz

fabrikat: DEHN
Type: DGA G BNC
artikelnr.: 929042
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-4 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	25 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-4 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 3 GHz)	≥ 20 dB
Refleksionsdæmpning (3 GHz-4 GHz)	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø12,9 mm)
Kapslingsmateriale	Messing, forgyldt
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929042 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929042 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 929044 DGA G N

GTIN 4013364091054, Zolltarifnr. (EU): 85366910, Bruttogewicht: 86.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 135 V
D1 lynstødstrøm (10/350 µs): 1 kA
C2 mærkeafledestødstrøm (8/20 µs): 5 kA
Frekvensområde: 0-5,8 GHz

fabrikat: DEHN
Type: DGA G N
artikelnr.: 929044
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Frekvensområde	0-5,8 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	B
Max. driftsspænding DC (U_C )	135 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	60 W
D1 lynstødstrøm (10/350 µs) (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding ved I_nC2 (U_P )	≤ 650 V
Frekvensområde	0-5,8 GHz
Gennemgangsdæmpning	≤ 0,2 dB
Refklektionsdæmpning (DC - 5,6 GHz)	≥ 20 dB
Refleksionsdæmpning (5,6 GHz-5,8 GHz)	≤ 18,5 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse (ved tilsluttede ledere)	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,2 mm)
Kapslingsmateriale	Forgyldt messing
Farve	Guld
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929044 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929044 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DGA AG

Afleder med mulighed for fjernforsyning med udskifteligt gasgnistgab. Høj holdbarhed gennem minimalt kontaktslid pga. stor kontaktflade på gasgnistgabene.

2 Produkte

Art.-Nr. 929043 DGA AG BNC

GTIN 4013364091047, Zolltarifnr. (EU): 85366910, Bruttogewicht: 89.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-1 GHz

fabrikat: DEHN
Type: DGA AG BNC
artikelnr.: 929043
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-1 GHz
Tilslutning	BNC-bøsning / BNC-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	3,5 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-1 GHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 19 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 20
Tilslutning	BNC-bøsning / BNC-stik
Jord via	Bøsning (Ø16,1 mm)
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929043 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929043 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 929045 DGA AG N

GTIN 4013364091061, Zolltarifnr. (EU): 85366910, Bruttogewicht: 266.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 180 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 0-2,5 GHz

fabrikat: DEHN
Type: DGA AG N
artikelnr.: 929045
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	0-2,5 GHz
Tilslutning	N-bøsning / N-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	6 A
Max. gennemgangseffekt	150 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 850 V
Frekvensområde	0-2,5 GHz
Gennemgangsdæmpning	< 0,2 dB
Refklektionsdæmpning	≥ 20 dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	N-bøsning / N-stik
Jord via	Bøsning (Ø16,1 mm) eller jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DGA LG

Afleder med mulighed for fjernforsyning i kombineret kvartbølge- og gnistgabsteknik til flerfrekvente anvendelser (multicarriersystem) pga. minimal passiv intermodulation. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

1 Produkt

Art.-Nr. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, Zolltarifnr. (EU): 85366910, Bruttogewicht: 493.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 65 V
D1 lynstødstrøm (10/350 µs): 5 kA
C2 mærkeafledestødstrøm (8/20 µs): 20 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA LG 7 16 MFA
artikelnr.: 929146
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	A
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm (I_L )	13 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding ved I_nC2 (U_P )	≤ 800 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Udskifteligt gnistgab	Ja
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929146 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929146 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DGA L4

Kombiafleder i vedligeholdelsesfri kvartbølgeteknik til flerfrekvente anvendelser (multicarriersystemer). Kan også aflede høje lynstrømme. Fjernforsyning ikke mulig, da aflederen sørger for galvanisk kortslutning af lavfrekvente signaler. Bredbåndsapparat til alle 4+3G- og LTE-tjenester.

2 Produkte

Art.-Nr. 929047 DGA L4 7 16 S

GTIN 4013364091085, Zolltarifnr. (EU): 85366910, Bruttogewicht: 467.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 25 kA
C2 mærkeafledestødstrøm (8/20 µs): 50 kA
Frekvensområde: 380-512 MHz

fabrikat: DEHN
Type: DGA L4 7 16 S
artikelnr.: 929047
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Frekvensområde	380-512 MHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	3000 W
D1 lynstødstrøm (10/350 µs) (I_imp )	25 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	50 kA
Restspænding ved I_nC2 (U_P )	≤ 130 V
Frekvensområde	380-512 MHz
Gennemgangsdæmpning	< 0,1 dB
Refklektionsdæmpning	≥ 20 dB dB
Bølgeimpedans (Z)	50 ohm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 65
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929047 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929047 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, Zolltarifnr. (EU): 85366910, Bruttogewicht: 476.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 0 V
D1 lynstødstrøm (10/350 µs): 40 kA
C2 mærkeafledestødstrøm (8/20 µs): 80 kA
Frekvensområde: 690 MHz-2,7 GHz

fabrikat: DEHN
Type: DGA L4 7 16 MFA
artikelnr.: 929148
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Frekvensområde	690 MHz-2,7 GHz
Tilslutning	7/16-bøsning / 7/16-stik

Aflederklasse	M
Max. driftsspænding DC (U_C )	0 V
Mærkestrøm (I_L )	0 A
Max. gennemgangseffekt	1500 W
D1 lynstødstrøm (10/350 µs) (I_imp )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) (I_n )	80 kA
Restspænding ved I_nC2 (U_P )	≤ 300 V
Frekvensområde	690 MHz-2,7 GHz
Gennemgangsdæmpning	≤ 0,1 dB
Refklektionsdæmpning	≥ 28 dB dB
Bølgeimpedans (Z)	50 ohm
Intermodulation	Typ. -160 dBc @ 2*43 dBm
Driftstemperaturområde (T_U )	-40 °C ... +85 °C
Kapslingsklasse	IP 67
Tilslutning	7/16-bøsning / 7/16-stik
Jord via	Bøsning (Ø 29,5 mm) eller M8-jordingsskrue
Kapslingsmateriale	Messing, overfladebehandlet med trimetal-plating
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 929148 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 929148 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNgate – Afledere til koaksial tilslutning

Details

DGA BNC VC

Art.-Nr. 909710 DGA BNC VCD

Sie müssen angemeldet sein um 909710.stp herunterzuladen.

Sie müssen angemeldet sein um 909710.igs herunterzuladen.

Sie müssen angemeldet sein um 909710.jt herunterzuladen.

Sie müssen angemeldet sein um 909710.dwg herunterzuladen.

Sie müssen angemeldet sein um 909710m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909710.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.909710.edz herunterzuladen.

Artikel 909710 wurde zum Merkzettel hinzugefügt.

Artikel 909710 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 909711 DGA BNC VCID

Sie müssen angemeldet sein um 909710.stp herunterzuladen.

Sie müssen angemeldet sein um 909710.igs herunterzuladen.

Sie müssen angemeldet sein um 909710.jt herunterzuladen.

Sie müssen angemeldet sein um 909710.dwg herunterzuladen.

Sie müssen angemeldet sein um 909710m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909711.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.909711.edz herunterzuladen.

Artikel 909711 wurde zum Merkzettel hinzugefügt.

Artikel 909711 wurde zum Warenkorb hinzugefügt.

DGA TV

Art.-Nr. 909703 DGA FF TV

Artikel 909703 wurde zum Merkzettel hinzugefügt.

Artikel 909703 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 909704 DGA GF TV

Artikel 909704 wurde zum Merkzettel hinzugefügt.

Artikel 909704 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 909705 DGA GFF TV

Sie müssen angemeldet sein um 909705.stp herunterzuladen.

Sie müssen angemeldet sein um 909705.igs herunterzuladen.

Sie müssen angemeldet sein um 909705.jt herunterzuladen.

Sie müssen angemeldet sein um 909705.dwg herunterzuladen.

Sie müssen angemeldet sein um 909703_909704_909705m_E.dxf herunterzuladen.

Artikel 909705 wurde zum Merkzettel hinzugefügt.

Artikel 909705 wurde zum Warenkorb hinzugefügt.

DGA FF5 TV

Art.-Nr. 909706 DGA FF5 TV

Sie müssen angemeldet sein um 909706.stp herunterzuladen.

Sie müssen angemeldet sein um 909706.igs herunterzuladen.

Sie müssen angemeldet sein um 909706.jt herunterzuladen.

Sie müssen angemeldet sein um 909706.dwg herunterzuladen.

Sie müssen angemeldet sein um 909706.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.909706.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.909706.edz herunterzuladen.

Artikel 909706 wurde zum Merkzettel hinzugefügt.

Artikel 909706 wurde zum Warenkorb hinzugefügt.

DGA G

Art.-Nr. 929039 DGA G SMA

Sie müssen angemeldet sein um 929039.stp herunterzuladen.

Sie müssen angemeldet sein um 929039.igs herunterzuladen.

Sie müssen angemeldet sein um 929039.jt herunterzuladen.

Sie müssen angemeldet sein um 929039.dwg herunterzuladen.

Sie müssen angemeldet sein um 929039m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.929039.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.929039.edz herunterzuladen.

Artikel 929039 wurde zum Merkzettel hinzugefügt.

Artikel 929039 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 929042 DGA G BNC

Sie müssen angemeldet sein um 929042.stp herunterzuladen.

Sie müssen angemeldet sein um 929042.igs herunterzuladen.

Sie müssen angemeldet sein um 929042.jt herunterzuladen.

Sie müssen angemeldet sein um 929042.dwg herunterzuladen.

Sie müssen angemeldet sein um 929042m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.929042.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.929042.edz herunterzuladen.

Artikel 929042 wurde zum Merkzettel hinzugefügt.

Artikel 929042 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 929044 DGA G N

Sie müssen angemeldet sein um 929044.stp herunterzuladen.

Sie müssen angemeldet sein um 929044.igs herunterzuladen.

Sie müssen angemeldet sein um 929044.jt herunterzuladen.

Sie müssen angemeldet sein um 929044.dwg herunterzuladen.

Sie müssen angemeldet sein um 929044m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.929044.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.929044.edz herunterzuladen.

Artikel 929044 wurde zum Merkzettel hinzugefügt.

Artikel 929044 wurde zum Warenkorb hinzugefügt.
