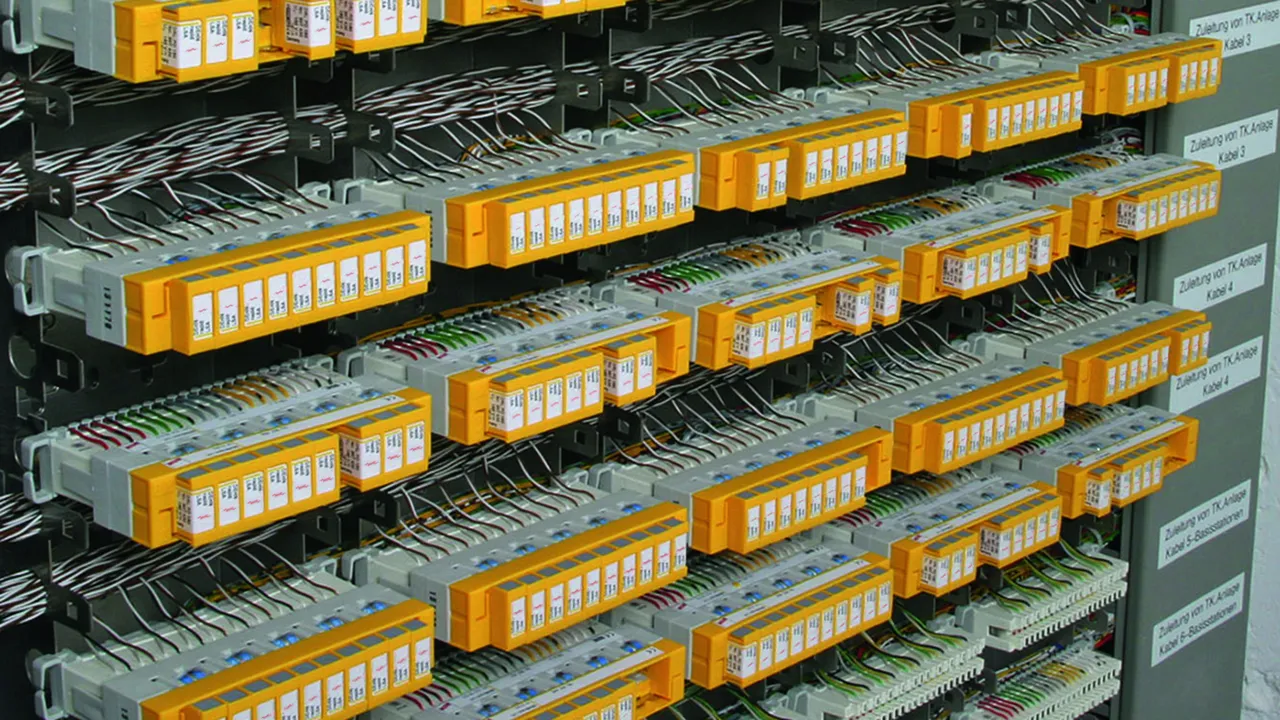

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Variabel beskyttelse af 1 til 10 lederpar i LSA-systemer af 2/10-serien
LSA-skillelistefunktion indbygget i lynstrømsaflederen muliggør beskyttet afprøvning, adskillelse og måling
Modulære systemer af lynstrøms- og overspændingsafledere kan kombineres til en kombiafleder

Details

Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

lorem ipsum — Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

Modulært design bestående af et stikmagasin med gasgnistgab, jordingsramme og anvendelsesspecifikke afledermoduler.

Anvendelsesspecifikt overspændingsafledermodul til beskyttelse af tilsluttet udstyr.

Lynstrømsbærende stikmagasin med gasgnistgab, visuel fejlindikator og "fail-safe"-funktion kan tilvælges.

Stikbare overspændingsafledere i form af beskyttelsesmagasiner til montage i tilslutnings- eller skillelister.

DRL 10 B

Lynstrømsbærende DRL-stikmagasin til 10 lederpar med 3-polet gasgnistgab til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen.

1 Produkt

Art.-Nr. 907400 DRL 10 B 180

GTIN 4013364107557, Zolltarifnr. (EU): 85363010, Bruttogewicht: 69.90 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180
artikelnr.: 907400
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	G
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohm
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohm
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL 10 B FSD

Lynstrømsbærende DRL-stikmagasin til 10 lederpar til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen. Det 3-polede gasgnistgab har "fail-safe"-funktion med visuel fejlindikation.

1 Produkt

Art.-Nr. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, Zolltarifnr. (EU): 85363010, Bruttogewicht: 74.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180 FSD
artikelnr.: 907401
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohms
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohms
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Fail-safe-funktion	Gasgnistgab med fjederkontakt
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL RE

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med afkoblingsimpedans. Særligt egnet til signalkredse med fælles referencepotentiale. Jording via EF 10 DRL. Kun til skillelister eller DRL-stikmagasiner.

5 Produkte

Art.-Nr. 907421 DRL RE 12

GTIN 4013364107618, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 12
artikelnr.: 907421
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907422 DRL RE 24

GTIN 4013364107625, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 24
artikelnr.: 907422
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 72 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 38 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 0,55 pF
Kapacitet leder-PG (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907423 DRL RE 48

GTIN 4013364107632, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 48
artikelnr.: 907423
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 135 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Kapacitet leder-leder (C)	≤ 350 pF
Kapacitet leder-PG (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907424 DRL RE 60

GTIN 4013364107649, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 60
artikelnr.: 907424
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 185 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907425 DRL RE 180

GTIN 4013364107656, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL RE 180
artikelnr.: 907425
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 280 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Kapacitet leder-leder (C)	≤ 50 pF
Kapacitet leder-PG (C)	≤ 80 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL RD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding i balancerede snitflader. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

5 Produkte

Art.-Nr. 907441 DRL RD 12

GTIN 4013364107694, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 12
artikelnr.: 907441
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907441 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907441 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907442 DRL RD 24

GTIN 4013364107700, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 24
artikelnr.: 907442
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Kapacitet leder-leder (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907442 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907442 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907443 DRL RD 48

GTIN 4013364107717, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 48
artikelnr.: 907443
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907443 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907443 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907444 DRL RD 60

GTIN 4013364107724, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 60
artikelnr.: 907444
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907444 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907444 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907445 DRL RD 110

GTIN 4013364118461, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.30 g, VPE: 10.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 110
artikelnr.: 907445
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Kapacitet leder-leder (C)	≤ 200 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907445 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907445 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL PD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding og integreret overstrømsbeskyttelse til ADSL, ISDN U_k0 eller a/b-ledere. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Produkt

Art.-Nr. 907430 DRL PD 180

GTIN 4013364107670, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.90 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL PD 180
artikelnr.: 907430
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Kapacitet leder-leder (C)	≤ 80 pF
Udførelse	Indbygget overstrømsbeskyttelse
Driftstemperaturområde (T_U )	0 °C ... +70 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL HD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med højfrekvente transmissioner som G.703 eller ISDN U_2m, S_2m og S₀. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Produkt

Art.-Nr. 907470 DRL HD 24

GTIN 4013364107663, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL HD 24
artikelnr.: 907470
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	85 MHz
Kapacitet leder-leder (C)	≤ 22 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 907470 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907470 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Details

DRL 10 B

Art.-Nr. 907400 DRL 10 B 180

Sie müssen angemeldet sein um 907400.stp herunterzuladen.

Sie müssen angemeldet sein um 907400.igs herunterzuladen.

Sie müssen angemeldet sein um 907400.jt herunterzuladen.

Sie müssen angemeldet sein um 907400.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.edz herunterzuladen.

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Artikel 907400 wurde zum Warenkorb hinzugefügt.

DRL 10 B FSD

Art.-Nr. 907401 DRL 10 B 180 FSD

Sie müssen angemeldet sein um 907401.stp herunterzuladen.

Sie müssen angemeldet sein um 907401.igs herunterzuladen.

Sie müssen angemeldet sein um 907401.jt herunterzuladen.

Sie müssen angemeldet sein um 907401.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.edz herunterzuladen.

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Artikel 907401 wurde zum Warenkorb hinzugefügt.

DRL RE

Art.-Nr. 907421 DRL RE 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.edz herunterzuladen.

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907422 DRL RE 24

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.edz herunterzuladen.

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907423 DRL RE 48

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.edz herunterzuladen.

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907424 DRL RE 60

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.edz herunterzuladen.

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907425 DRL RE 180

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.edz herunterzuladen.

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Artikel 907425 wurde zum Warenkorb hinzugefügt.

DRL RD

Art.-Nr. 907441 DRL RD 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.
