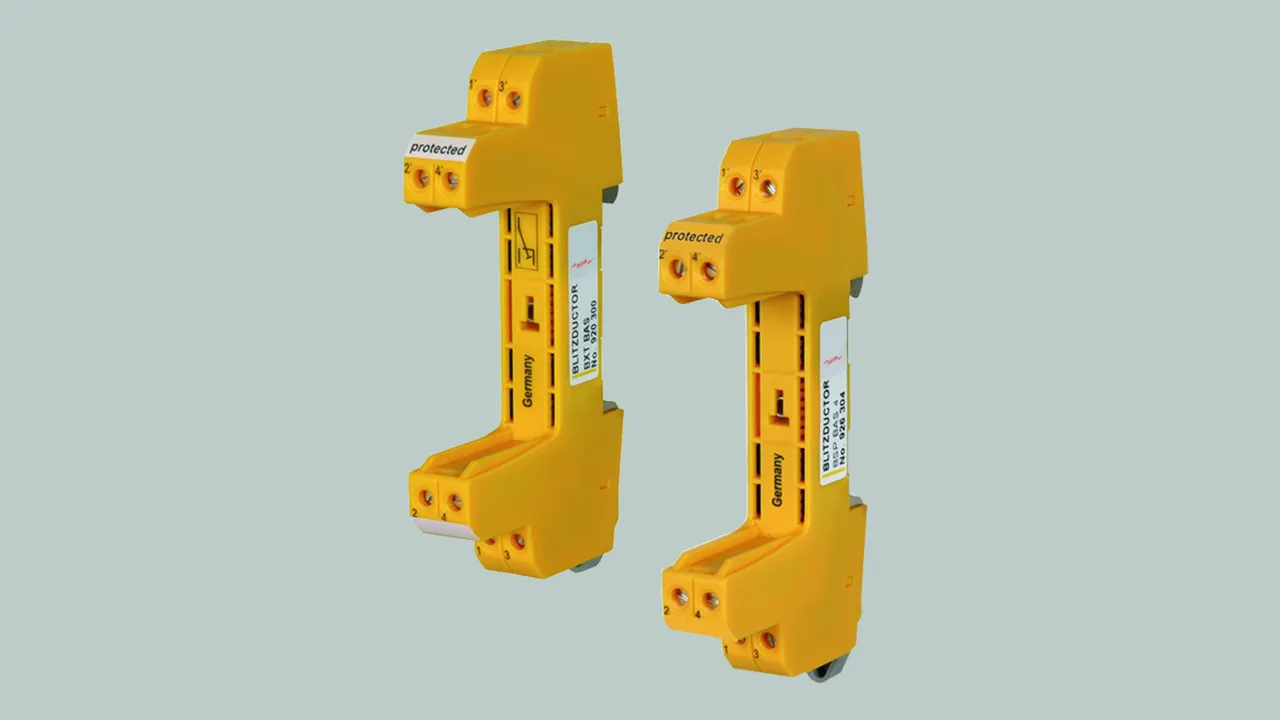

BLITZDUCTOR – Basisdele

  • Universelle basisdele til beskyttelsesmoduler i BLITZDUCTOR XT/XTU/SP-serien
  • To basisdele med el. uden signalafbrydelse, hvis beskyttelsesmodulet fjernes
  • Tilslutning af op til fire ledere

BXT BAS

BLITZDUCTOR XT-basisdelen er udført som særligt pladsbesparende, 4-polet og universel gennemgangsklemme, hvori beskyttelsesmodulet monteres og demonteres uden afbrydelse af signalet.
Beskyttelsesmodulet har sikker jordforbindelse over DIN-skinnen. Der findes ingen beskyttelseselementer i basisdelen, hvorved vedligeholdelse er begrænset til beskyttelsesmodulet.

1 Produkt

Art.-Nr. 920300 BXT BAS

GTIN 4013364109179, Zolltarifnr. (EU): 85369010, Bruttogewicht: 46.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 920300.stp

      Sie müssen angemeldet sein um 920300.stp herunterzuladen.

      Login
    • 920300.igs

      Sie müssen angemeldet sein um 920300.igs herunterzuladen.

      Login
    • 920300.jt

      Sie müssen angemeldet sein um 920300.jt herunterzuladen.

      Login
    • 920300.dwg

      Sie müssen angemeldet sein um 920300.dwg herunterzuladen.

      Login
    • 920300m_E.dxf

      Sie müssen angemeldet sein um 920300m_E.dxf herunterzuladen.

      Login
    • DEHN.920300.wspak

      Sie müssen angemeldet sein um DEHN.920300.wspak herunterzuladen.

      Login
    • 920300_eplan.zip

      Sie müssen angemeldet sein um 920300_eplan.zip herunterzuladen.

      Login

Tilslutningstværsnit, fintrådet: 0,08-2,5 mm2
Jord via: 35 mm DIN-skinne efter EN 60715

fabrikat: DEHN
Type: BXT BAS
artikelnr.: 920300
eller tilsvarende

Zertifikate



Technische Daten

Montage på 35 mm DIN-skinne efter EN 60715
Tilslutningstværsnit, massiv 0,08-4 mm2
Tilslutningstværsnit, fintrådet 0,08-2,5 mm2
Tilspændingsmoment (tilslutningsklemmer) 0,4 Nm
Jord via 35 mm DIN-skinne efter EN 60715
Godkendelser CSA, UL 497B, ATEX, IECEx, CCC *)
*) Kun i forbindelse med et godkendt afledermodul

Artikel 920300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BSP BAS 4

BLITZDUCTOR XT-basisdelen er udført som særligt pladsbesparende, 4-polet og universel gennemgangsklemme, hvori beskyttelsesmodulet monteres og demonteres med afbrydelse af signalet.
Beskyttelsesmodulet har sikker jordforbindelse over DIN-skinnen. Der findes ingen beskyttelseselementer i basisdelen, hvorved vedligeholdelse er begrænset til beskyttelsesmodulet.

1 Produkt

Art.-Nr. 926304 BSP BAS 4

GTIN 4013364157125, Zolltarifnr. (EU): 85369010, Bruttogewicht: 54.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

  • CAD-Daten
    • 920300.stp

      Sie müssen angemeldet sein um 920300.stp herunterzuladen.

      Login
    • 920300.igs

      Sie müssen angemeldet sein um 920300.igs herunterzuladen.

      Login
    • 920300.jt

      Sie müssen angemeldet sein um 920300.jt herunterzuladen.

      Login
    • 920300.dwg

      Sie müssen angemeldet sein um 920300.dwg herunterzuladen.

      Login
    • 920300m_E.dxf

      Sie müssen angemeldet sein um 920300m_E.dxf herunterzuladen.

      Login
    • DEHN.926304.wspak

      Sie müssen angemeldet sein um DEHN.926304.wspak herunterzuladen.

      Login
    • DEHN.926304.edz

      Sie müssen angemeldet sein um DEHN.926304.edz herunterzuladen.

      Login

Tilslutningstværsnit, fintrådet: 0,08-2,5 mm2
Jord via: 35 mm DIN-skinne efter 60715

fabrikat: DEHN
Type: BSP BAS 4
artikelnr.: 926304
eller tilsvarende

Zertifikate



Technische Daten

Montage på 35 mm DIN-skinne efter EN 60715
Tilslutningstværsnit, massiv 0,08-4 mm2
Tilslutningstværsnit, fintrådet 0,08-2,5 mm2
Tilspændingsmoment (tilslutningsklemmer) 0,4 Nm
Jord via 35 mm DIN-skinne efter 60715
Godkendelser UL 497B, CSA *)
*) Kun i forbindelse med et godkendt afledermodul
