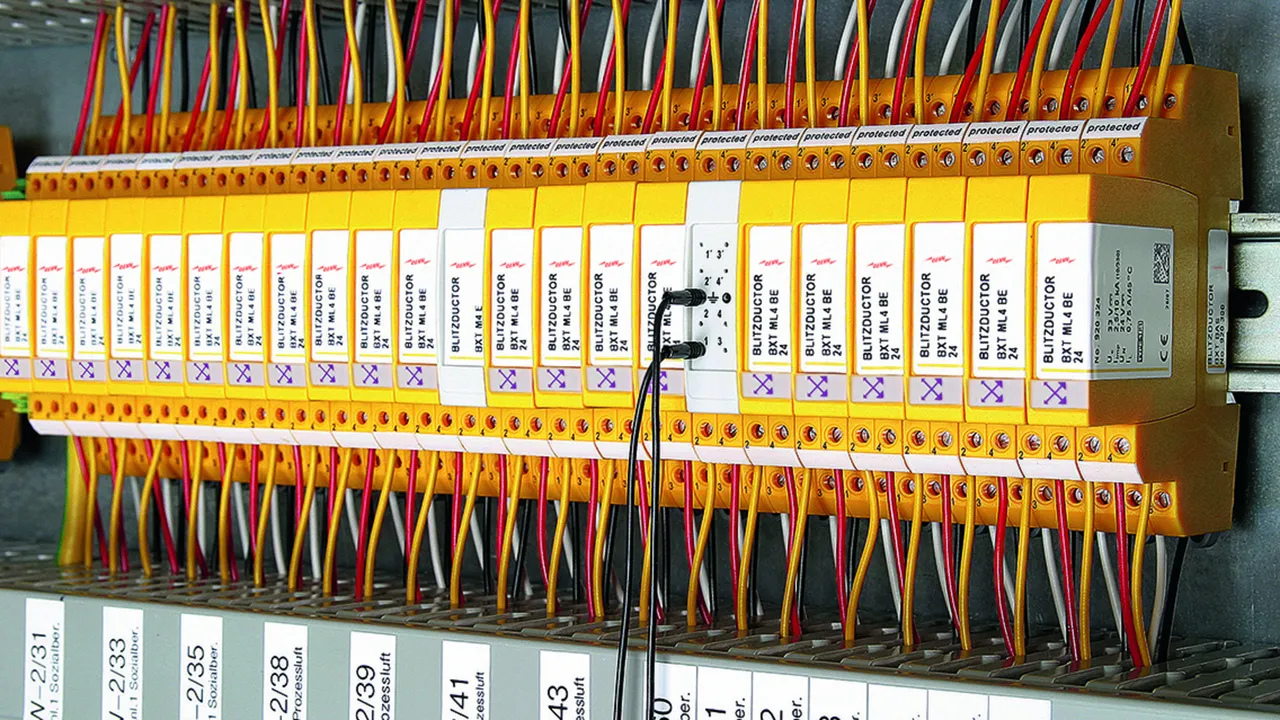

BLITZDUCTOR XT – Beskyttelsesmoduler

Kombineret lynstrøms- og overspændingsafleder

Maksimal afledeevne for 2-, 3- eller 4-polede snitflader
Lynstrømsbærende op til 10 kA (10/350 µs)
Lav restspænding beskytter de tilsluttede apparater og systemer

Med indbygget LifeCheck-overvågning

Mulighed for kontrol af aflederen under drift
Advarsel om forestående belastning inden afledersvigt
Høj driftssikkerhed pga. præventiv aflederudskiftning

Aflederen består af beskyttelsesmodul og en basisdel

Vibrations- og stødtestet for sikker drift
Alle beskyttelseskomponenter indbygget i beskyttelsesmodulet
To universelle basisdele med eller uden signalafbrydelse
Minimalt pladskrav, fire enkeltledere eller to lederpar på en bredde af 12 mm

Details

Todelt udførelse med universel basisdel og anvendelsesspecifikt afledermodul.

lorem ipsum — Todelt udførelse med universel basisdel og anvendelsesspecifikt afledermodul.

Modullåsesystemet gør modulet vibrationssikkert og sikrer imod polvending.

EMC-fjederklemme som tilbehør til varig og lavimpedant skærmforbindelse.

Alle beskyttelseselementer er indbygget i det stikbare beskyttelsesmodul og overvåges af LifeCheck.

BXT ML4 B 180

Pladsbesparende, 4-polet lynstrømsafledermodul med RFID-LifeCheck-funktion til næsten alle anvendelser. Til brug i forbindelse med efterfølgende overspændings- Q eller kombiafleder med lavere eller samme spændingniveau. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920310 BXT ML4 B 180

GTIN 4013364109124, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 1,2 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 B 180
artikelnr.: 920310
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	H
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,4 ohm
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	H
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 600 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 650 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	0,4 ohm
Kapacitet leder-leder (C)	≤ 16 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920310 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920310 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BE 5 – BE 180

Pladsbesparende, 4-polet kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire enkeltledere med fælles referencepotentiale i ubalancerede snitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

7 Produkte

Art.-Nr. 920320 BXT ML4 BE 5

GTIN 4013364109032, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 5
artikelnr.: 920320
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 29 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 27 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 9 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 2,7 nF
Kapacitet leder-PG (C)	≤ 5,4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920320 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920320 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920322 BXT ML4 BE 12

GTIN 4013364109049, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 12
artikelnr.: 920322
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 37 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920324 BXT ML4 BE 24

GTIN 4013364109056, Zolltarifnr. (EU): 85363010, Bruttogewicht: 45.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 24
artikelnr.: 920324
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 102 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Kapacitet leder-leder (C)	≤ 0,5 nF
Kapacitet leder-PG (C)	≤ 1,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920336 BXT ML4 BE 36

GTIN 4013364118539, Zolltarifnr. (EU): 85363010, Bruttogewicht: 47.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 45 V
Mærkestrøm ved 45 °C: 1,8 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 36
artikelnr.: 920336
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	45 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Godkendelser	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	36 V
Afledermærkespænding DC (U_C )	45 V
Afledermærkespænding AC (U_C )	31 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 112 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 56 V
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 1,6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920336 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920336 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920325 BXT ML4 BE 48

GTIN 4013364109063, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.20 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 48
artikelnr.: 920325
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 160 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 140 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,35 nF
Kapacitet leder-PG (C)	≤ 0,7 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920325 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920325 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920326 BXT ML4 BE 60

GTIN 4013364109070, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 70 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 60
artikelnr.: 920326
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	70 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	9,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	60 V
Afledermærkespænding DC (U_C )	70 V
Afledermærkespænding AC (U_C )	49,5 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 220 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 125 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 180 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 90 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	9,0 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920326 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920326 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920327 BXT ML4 BE 180

GTIN 4013364109087, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 180
artikelnr.: 920327
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	L
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	25,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	L
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 520 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 300 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	25,0 MHz
Kapacitet leder-leder (C)	≤ 120 pF
Kapacitet leder-PG (C)	≤ 240 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamide PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920327 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920327 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BD 5 – BD 180

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i balancerede snitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

6 Produkte

Art.-Nr. 920340 BXT ML4 BD 5

GTIN 4013364108967, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.10 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 5
artikelnr.: 920340
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 9 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 5,4 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920340 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920340 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920342 BXT ML4 BD 12

GTIN 4013364108974, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 12
artikelnr.: 920342
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 19 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920344 BXT ML4 BD 24

GTIN 4013364108981, Zolltarifnr. (EU): 85363010, Bruttogewicht: 45.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 24
artikelnr.: 920344
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 52 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920344 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920344 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920345 BXT ML4 BD 48

GTIN 4013364108998, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 48
artikelnr.: 920345
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,7 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920345 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920345 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920346 BXT ML4 BD 60

GTIN 4013364109001, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 70 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 60
artikelnr.: 920346
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	70 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	11,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	60 V
Afledermærkespænding DC (U_C )	70 V
Afledermærkespænding AC (U_C )	49,5 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 110 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	11,0 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920346 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920346 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920347 BXT ML4 BD 180

GTIN 4013364109018, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 180
artikelnr.: 920347
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	L
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	L
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 270 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Kapacitet leder-leder (C)	≤ 240 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920347 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920347 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BPD 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i 24 V DC-anlæg. Kan også bruges i systemer med jordede minuspoler. Integrerede PTC-modstandere tillader pålidelig genstart af aflederen efter kortslutningsstrøm op til 40 A i et anlæg.

1 Produkt

Art.-Nr. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Zolltarifnr. (EU): 85363010, Bruttogewicht: 39.66 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 70 °C: 0,1 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BPD 24
artikelnr.: 920314
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	Typ. 10 ohm
Grænsefrekvens leder-leder (f_G )	4 MHz
Godkendelser	SIL

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 55 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	Typ. 10 ohm
Grænsefrekvens leder-leder (f_G )	4 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +70 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6.6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL

Artikel 920314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BC 5 / 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire enkeltledere med fælles referencepotentiale. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Produkte

Art.-Nr. 920350 BXT ML4 BC 5

GTIN 4013364109131, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2.5 kA

fabrikat: DEHN
Type: BXT ML4 BC 5
artikelnr.: 920350
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2.5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 9 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 5,4 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920350 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920350 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920354 BXT ML4 BC 24

GTIN 4013364109148, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.90 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BC 24
artikelnr.: 920354
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	5,7 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 55 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	5,7 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920354 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920354 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BE C 12 / 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i balancerede snitflader med finbeskyttelseskobling af indgangen, til strømsløjfer (TTY) og optokoblerindgange. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Produkte

Art.-Nr. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.20 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 15 V
Mærkestrøm ved 80 °C: 0,1 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE C 12
artikelnr.: 920362
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	13,8 ohm
Grænsefrekvens leder-PG (f_G )	0,85 MHz
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 30 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 35 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 19 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	13,8 ohm
Grænsefrekvens leder-PG (f_G )	0,85 MHz
Kapacitet leder-leder (C)	≤ 3,2 nF
Kapacitet leder-PG (C)	≤ 3,2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920362 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920362 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 80 °C: 0,1 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE C 24
artikelnr.: 920364
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	28,8 ohm
Grænsefrekvens leder-PG (f_G )	1,7 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 52 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	28,8 ohm
Grænsefrekvens leder-PG (f_G )	1,7 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920364 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920364 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BE HF 5

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire enkeltledere med fælles referencepotentiale i højfrekvente signalsystemer uden galvanisk adskillelse. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE HF 5
artikelnr.: 920370
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 40 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 11 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920370 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920370 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BD HF 5 / 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i højfrekvente bussystemer eller 2-trådet videoovervågning. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Produkte

Art.-Nr. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.80 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD HF 5
artikelnr.: 920371
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920371 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920371 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD HF 24
artikelnr.: 920375
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 47 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920375 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920375 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 MY 110 / 250

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire ledere i flertrådede signalsnitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Produkte

Art.-Nr. 920388 BXT ML4 MY 110

GTIN 4013364137370, Zolltarifnr. (EU): 85363010, Bruttogewicht: 34.70 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML4 MY 110
artikelnr.: 920388
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	U
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	U
Mærkespænding (U_N )	110 V
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Afledermærkespænding AC leder-leder (U_C )	120 V
Afledermærkespænding AC leder-PG (U_C )	60 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 300 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *⁾
*⁾ Find mere information på www.desitek.dk

Artikel 920388 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920388 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920389 BXT ML4 MY 250

GTIN 4013364118447, Zolltarifnr. (EU): 85363010, Bruttogewicht: 36.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML4 MY 250
artikelnr.: 920389
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	V
Mærkespænding (U_N )	250 V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-leder (U_C )	500 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
Samlet lynstødstrøm (10/350 µs)	1,2 kA
Lynstødstrøm (10/350 µs) per leder	0,3 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Kapacitet leder-leder (C)	≤ 300 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *⁾
*⁾ Find mere information på www.desitek.dk

Artikel 920389 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920389 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML4 BE BD 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to enkeltledere med fælles referencepotentiale såvel som ubalancerede snitflader og et lederpar med balancerede snitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / MCM-læseren.

1 Produkt

Art.-Nr. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, Zolltarifnr. (EU): 85363010, Bruttogewicht: 29.59 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Beskyttelsesmodul med LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24
Overspændingsafleder-beskyttelsesmodul i
aflederklasse type 1/P1 BLITZDUCTOR XT,
testet iht. EN 61643-21 og energikoordination
iht. IEC 61643-22 til beskyttelse af to enkeltledere
med fælles referencepotentiale samt asymmetriske
grænseflader og et lederpar i jordpotentialfrie
symmetriske grænseflader. Med integreret
LifeCheck til berøringsfri aflederkontrol. Kan sættes
i basisdel BXT BAS / BSP BAS 4.
Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE BD 24
artikelnr.: 920334
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder 1-leder 2 ved I_impD1 (U_P )	≤ 102 V
Restspænding leder 1,2-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder 3-leder 4 ved I_impD1 (U_P )	≤ 52 V
Restspænding leder 3,4-PG ved I_impD1 (U_P )	< 550 V
Restspænding leder 1-leder 2 ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder 1,2-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder 3-leder 4 ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder 3,4-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans leder 1, 2	1,8 ohm
Serieimpedans leder 3,4	1,0 ohm
Grænsefrekvens leder 1,2 (f_G )	6,8 MHz
Grænsefrekvens leder 3,4 (f_G )	7,8 MHz
Kapacitet leder 1-leder 2 (C)	≤ 0,5 pF
Kapacitet leder 1,2-PG / leder 3-leder 4 (C)	≤ 1,0 nF
Kapacitet leder 3,4-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Artikel 920334 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920334 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 BD 180

Pladsbesparende beskyttelsesmodul med RFID-LifeCheck til beskyttelse af 1 lederpar i ikke-jordede, symmetriske grænseflader. LifeCheck registrerer termiske eller elektriske overbelastningstilstande, hvor aflederen skal udskiftes. Visningen sker berøringsfrit ved hjælp af DEHNrecord LC/SCM/MCM.

1 Produkt

Art.-Nr. 920247 BXT ML2 BD 180

GTIN 4013364116078, Zolltarifnr. (EU): 85363010, Bruttogewicht: 49.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 5 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD 180
artikelnr.: 920247
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	L
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	L
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 270 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Kapacitet leder-leder (C)	≤ 240 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920247 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920247 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 BD S 5 – BD S 48

Pladsbesparende beskyttelsesmodul med RFID-LifeCheck til beskyttelse af 1 lederpar i ikke-jordede, symmetriske grænseflader, enten direkte eller indirekte skærmjording. LifeCheck registrerer termiske eller elektriske overbelastningstilstande, hvor aflederen skal udskiftes. Visningen sker berøringsfrit ved hjælp af DEHNrecord LC/SCM/MCM.

4 Produkte

Art.-Nr. 920240 BXT ML2 BD S 5

GTIN 4013364118348, Zolltarifnr. (EU): 85363010, Bruttogewicht: 27.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 5
artikelnr.: 920240
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 9 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 5,4 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920240 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920240 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920242 BXT ML2 BD S 12

GTIN 4013364118362, Zolltarifnr. (EU): 85363010, Bruttogewicht: 27.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 12
artikelnr.: 920242
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 19 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920242 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920242 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920244 BXT ML2 BD S 24

GTIN 4013364117792, Zolltarifnr. (EU): 85363010, Bruttogewicht: 27.80 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 24
artikelnr.: 920244
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 52 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920244 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920244 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920245 BXT ML2 BD S 48

GTIN 4013364118386, Zolltarifnr. (EU): 85363010, Bruttogewicht: 43.20 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 48
artikelnr.: 920245
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,7 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 BE S 5 – BE S 48

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to enkeltledere med fælles referencepotentiale i ubalancerede snitflader med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter aflederen skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

5 Produkte

Art.-Nr. 920220 BXT ML2 BE S 5

GTIN 4013364118331, Zolltarifnr. (EU): 85363010, Bruttogewicht: 43.40 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 5
artikelnr.: 920220
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 29 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 27 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 9 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 2,7 nF
Kapacitet leder-PG (C)	≤ 5,4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920222 BXT ML2 BE S 12

GTIN 4013364118355, Zolltarifnr. (EU): 85363010, Bruttogewicht: 27.90 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 12
artikelnr.: 920222
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 37 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920224 BXT ML2 BE S 24

GTIN 4013364117785, Zolltarifnr. (EU): 85363010, Bruttogewicht: 44.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 24
artikelnr.: 920224
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 102 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Kapacitet leder-leder (C)	≤ 0,5 nF
Kapacitet leder-PG (C)	≤ 1,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920224 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920224 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920226 BXT ML2 BE S 36

GTIN 4013364142121, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.10 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 45 V
Mærkestrøm ved 45 °C: 1,8 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 36
artikelnr.: 920226
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	45 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Godkendelser	UL 497B, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	36 V
Afledermærkespænding DC (U_C )	45 V
Afledermærkespænding AC (U_C )	31 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 112 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 56 V
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 1,6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	Op til SIL3 *)
*⁾ Find mere information på www.desitek.dk

Artikel 920226 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920226 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 920225 BXT ML2 BE S 48

GTIN 4013364118379, Zolltarifnr. (EU): 85363010, Bruttogewicht: 27.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 48
artikelnr.: 920225
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 160 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 140 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,35 nF
Kapacitet leder-PG (C)	≤ 0,7 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 BE HFS 5

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i højfrekvente signalsystemer uden galvanisk adskillelse med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, Zolltarifnr. (EU): 85363010, Bruttogewicht: 28.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE HFS 5
artikelnr.: 920270
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 40 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 11 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 30 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 BD HFS 5

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af et balanceret lederpar i højfrekvente bussystemer eller videoovervågning med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, Zolltarifnr. (EU): 85363010, Bruttogewicht: 28.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD HFS 5
artikelnr.: 920271
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 B 180

Pladsbesparende, 2-polet lynstrømsafledermodul med RFID-LifeCheck-funktion og skærmjord til næsten alle anvendelser. Til brug i forbindelse med efterfølgende overspændings- Q eller kombiafleder med lavere eller samme spændingniveau. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920211 BXT ML2 B 180

GTIN 4013364120570, Zolltarifnr. (EU): 85363010, Bruttogewicht: 30.40 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 1,2 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 B 180
artikelnr.: 920211
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	H
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,4 ohm
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	H
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 600 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 650 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	0,4 ohm
Kapacitet leder-leder (C)	≤ 16 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920211 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920211 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 BD DL S 15

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i balancerede snitflader, specielt koordineret efter anførte krav for Dupline-Bus med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, Zolltarifnr. (EU): 85363010, Bruttogewicht: 28.30 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Afledermærkespænding DC: 17 V
Mærkestrøm ved 70 °C: 0,4 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD DL S 15
artikelnr.: 920243
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	17 V
Mærkestrøm ved 70 °C (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	15 V
Afledermærkespænding DC (U_C )	17 V
Afledermærkespænding AC (U_C )	12 V
Mærkestrøm ved 70 °C (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 30 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 24 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1,9 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Artikel 920243 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920243 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 MY 250

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af to ledere i flertrådede signalsnitflader op til 250 V AC. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920289 BXT ML2 MY 250

GTIN 4013364135840, Zolltarifnr. (EU): 85363010, Bruttogewicht: 29.20 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML2 MY 250
artikelnr.: 920289
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	V
Mærkespænding (U_N )	250 V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-leder (U_C )	500 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
Samlet lynstødstrøm (10/350 µs)	0,6 kA
Lynstødstrøm (10/350 µs) per leder	0,3 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 1100 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Kapacitet leder-leder (C)	≤ 300 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *)
*⁾ Find mere information på www.desitek.dk

Artikel 920289 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920289 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT ML2 MY E 110

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af to ledere i flertrådede signalsnitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Produkt

Art.-Nr. 920288 BXT ML2 MY E 110

GTIN 4013364137363, Zolltarifnr. (EU): 85363010, Bruttogewicht: 31.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML2 MY E 110
artikelnr.: 920288
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	U
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	U
Mærkespænding (U_N )	110 V
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Afledermærkespænding AC leder-leder (U_C )	120 V
Afledermærkespænding AC leder-PG (U_C )	60 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 300 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *)
*⁾ Find mere information på www.desitek.dk

Artikel 920288 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920288 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BXT M2 BD HC5A 24

Pladsbesparende beskyttelsesmodul til beskyttelse af 1 lederpar i ikke-jordede, symmetriske grænseflader. Moduler er afstemt efter grænseflader med DC op til 5 A, f.eks. til styring af motordrevne anslag med høj start- og driftsstrøm.

1 Produkt

Art.-Nr. 920296 BXT M2 BD HC5A 24

GTIN 4013364340015, Zolltarifnr. (EU): 85363010, Bruttogewicht: 28.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Beskyttelsesmodul BLITZDUCTOR XT BXT M2 BD HC5A 24
Beskyttelsesmodul i aflederklasse type 1/P1 BLITZDUCTOR XT,
testet iht. EN 61643-21 og energikoordination
iht. IEC 61643-22 til beskyttelse af et lederpar.
Kan sættes i basisdel BXT BAS/BSP BAS 4.
Afledermærkespænding DC: 36 V
Mærkestrøm: 5 A
D1 samlet lynstødstrøm (10/350 µs): 5 kA
D1 lynstødstrøm (10/350 µs) per leder: 2.5 kA

fabrikat: DEHN
Type: BXT M2 BD HC5A 24
artikelnr.: 920296
eller tilsvarende

Zertifikate

Technische Daten

Aflederklasser	M
Afledermærkespænding DC (U_C )	36 V
Mærkestrøm (I_L )	5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	1,56 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	36 V
Afledermærkespænding AC (U_C )	25,5 V
Mærkestrøm (I_L )	5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2.5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 240 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 150 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	1,56 MHz
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	BXT BAS / BSP BAS 4 basisdel
Stikbar i (indtil I_L = 3 A)	Basisdel BXT BAS
Stikbar i (indtil I_L = 5 A)	Basisdel BSP BAS 4
Jord via	BXT BAS / BSP BAS 4 basisdel
Kapslingsmateriale	Polyamid PA 6.6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *⁾
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Restspænding leder-PG ved 1 kV/µs C3 ved I_max (U_P )	≤ 600 V
*⁾ Find mere information på www.desitek.dk

Artikel 920296 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 920296 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BLITZDUCTOR XT – Beskyttelsesmoduler

Details

BXT ML4 B 180

Art.-Nr. 920310 BXT ML4 B 180

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920310.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.920310.edz herunterzuladen.

Artikel 920310 wurde zum Merkzettel hinzugefügt.

Artikel 920310 wurde zum Warenkorb hinzugefügt.

BXT ML4 BE 5 – BE 180

Art.-Nr. 920320 BXT ML4 BE 5

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920320.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.920320.edz herunterzuladen.

Artikel 920320 wurde zum Merkzettel hinzugefügt.

Artikel 920320 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 920322 BXT ML4 BE 12

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920322.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.920322.edz herunterzuladen.

Artikel 920322 wurde zum Merkzettel hinzugefügt.

Artikel 920322 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 920324 BXT ML4 BE 24

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920324.wspak herunterzuladen.

Sie müssen angemeldet sein um 920324_eplan.zip herunterzuladen.

Artikel 920324 wurde zum Merkzettel hinzugefügt.

Artikel 920324 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 920336 BXT ML4 BE 36

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920336.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.920336.edz herunterzuladen.

Artikel 920336 wurde zum Merkzettel hinzugefügt.

Artikel 920336 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 920325 BXT ML4 BE 48

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920325.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.920325.edz herunterzuladen.

Artikel 920325 wurde zum Merkzettel hinzugefügt.

Artikel 920325 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 920326 BXT ML4 BE 60

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.920326.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.920326.edz herunterzuladen.

Artikel 920326 wurde zum Merkzettel hinzugefügt.

Artikel 920326 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 920327 BXT ML4 BE 180

Sie müssen angemeldet sein um 920310.stp herunterzuladen.

Sie müssen angemeldet sein um 920310.igs herunterzuladen.

Sie müssen angemeldet sein um 920310.jt herunterzuladen.

Sie müssen angemeldet sein um 920310.dwg herunterzuladen.

Sie müssen angemeldet sein um 920310m_E.dxf herunterzuladen.
