Art.-Nr. 953201 DR M 2P 30

GTIN 4013364109674, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.60 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

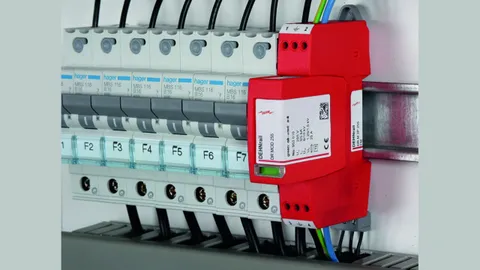

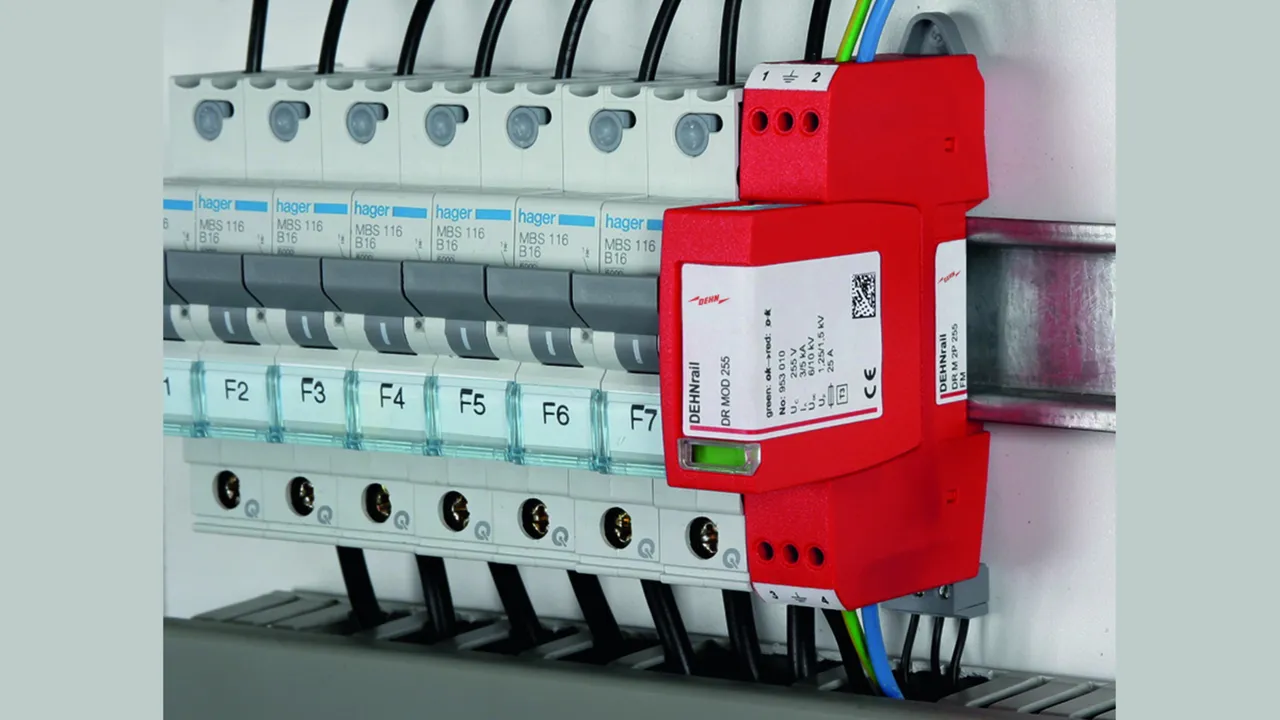

Overspændingsafleder DEHNrail M 2P 30
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 30 V AC/DC
Samlet afledningsstødstrøm: 2 kA
Beskyttelsesniveau L/N: < 0,18 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 30
artikelnr.: 953201
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	30 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	30 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	24 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	30 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	30 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombineret stød (U_OC )	2 kV
Kombineret stød [L+N-PE] (U_OC_total )	4 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2.5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953202 DR M 2P 60

GTIN 4013364109681, Zolltarifnr. (EU): 85363030, Bruttogewicht: 91.80 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 60
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 60 V AC/DC
Samlet afledningsstødstrøm: 2 kA
Beskyttelsesniveau L/N: < 0,35 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 60
artikelnr.: 953202
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	60 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	48 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	60 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombineret stød (U_OC )	2 kV
Kombineret stød [L+N-PE] (U_OC_total )	4 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953202 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953202 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953203 DR M 2P 75

GTIN 4013364109698, Zolltarifnr. (EU): 85363030, Bruttogewicht: 89.80 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 75
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 75 V AC/DC
Samlet afledningsstødstrøm: 4 kA
Beskyttelsesniveau L/N: < 0,4 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 75
artikelnr.: 953203
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	75 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	75 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombineret stød (U_OC )	4 kV
Kombineret stød [L+N-PE] (U_OC_total )	8 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953203 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953203 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953204 DR M 2P 150

GTIN 4013364109704, Zolltarifnr. (EU): 85363030, Bruttogewicht: 90.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 150
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 150 V AC/DC
Samlet afledningsstødstrøm: 4 kA
Beskyttelsesniveau L/N: < 0,64 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 150
artikelnr.: 953204
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	150 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	150 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombineret stød (U_OC )	4 kV
Kombineret stød [L+N-PE] (U_OC_total )	8 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953204 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953204 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953200 DR M 2P 255

GTIN 4013364108301, Zolltarifnr. (EU): 85363030, Bruttogewicht: 91.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 255
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255 V AC/DC
Samlet afledningsstødstrøm: 5 kA
Beskyttelsesniveau L/N: < 1,25 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 255
artikelnr.: 953200
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Artikel 953200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953206 DR M 2P 30 FM

GTIN 4013364109711, Zolltarifnr. (EU): 85363030, Bruttogewicht: 94.50 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 30 FM
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 30 V AC/DC
Samlet afledningsstødstrøm: 2 kA
Beskyttelsesniveau L/N: < 0,18 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 30 FM
artikelnr.: 953206
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	30 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	30 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	24 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	30 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	30 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombineret stød (U_OC )	2 kV
Kombineret stød [L+N-PE] (U_OC_total )	4 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 953206 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953206 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953207 DR M 2P 60 FM

GTIN 4013364109728, Zolltarifnr. (EU): 85363030, Bruttogewicht: 95.40 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 60 FM
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 60 V AC/DC
Samlet afledningsstødstrøm: 2 kA
Beskyttelsesniveau L/N: < 0,35 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 60 FM
artikelnr.: 953207
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	60 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	48 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	60 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkelaststrøm AC / DC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	1 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	2 kA
Kombineret stød (U_OC )	2 kV
Kombineret stød [L+N-PE] (U_OC_total )	4 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 953207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953208 DR M 2P 75 FM

GTIN 4013364109735, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 75 FM
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 75 V AC/DC
Samlet afledningsstødstrøm: 4 kA
Beskyttelsesniveau L/N: < 0,4 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 75 FM
artikelnr.: 953208
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	75 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	75 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombineret stød (U_OC )	4 kV
Kombineret stød [L+N-PE] (U_OC_total )	8 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kAeff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 953208 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953208 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953209 DR M 2P 150 FM

GTIN 4013364109742, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 150 FM
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 150 V AC/DC
Samlet afledningsstødstrøm: 4 kA
Beskyttelsesniveau L/N: < 0,64 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 150 FM
artikelnr.: 953209
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	150 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	150 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	4 kA
Kombineret stød (U_OC )	4 kV
Kombineret stød [L+N-PE] (U_OC_total )	8 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 953209 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953209 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953205 DR M 2P 255 FM

GTIN 4013364108318, Zolltarifnr. (EU): 85363030, Bruttogewicht: 98.88 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 255 FM
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255 V AC/DC
Samlet afledningsstødstrøm: 5 kA
Beskyttelsesniveau L/N: < 1,25 kV
Backupsikring: 25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 255 FM
artikelnr.: 953205
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 25 A gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Artikel 953205 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953205 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Zolltarifnr. (EU): 85363030, Bruttogewicht: 89.70 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 255 SN1802
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255 V AC/DC
Samlet afledningsstødstrøm: 5 kA
Beskyttelsesniveau L/N: < 1,25 kV
Backupsikring: 32 A gG eller B 32 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 255 SN1802
artikelnr.: 953228
eller tilsvarende

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	32 A gG eller B 32 A
Beskyttelsesmodul på forespørgsel

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	32 A gG eller B 32 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 32 A gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – holdbar
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²solid / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Beskyttelsesmodul på forespørgsel

Artikel 953228 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953228 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Zolltarifnr. (EU): 85363030, Bruttogewicht: 93.40 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNrail M 2P 255 SN1803 FM
Topolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255 V AC/DC
Samlet afledningsstødstrøm: 5 kA
Beskyttelsesniveau L/N: < 1,25 kV
Backupsikring: 32 A gG eller B 32 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 2P 255 SN1803FM
artikelnr.: 953229
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	32 A gG eller B 32 A
FM-kontakt / kontaktform	Skiftekontakt
Beskyttelsesmodul på forespørgsel

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	32 A gG eller B 32 A
Kortslutningbæreevne ved overstrømsbeskyttelse med 32 A gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Beskyttelsesmodul på forespørgsel

Artikel 953229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 953229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNrail modular

Details

DEHNrail M 2P ...

Art.-Nr. 953201 DR M 2P 30

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953201.wspak herunterzuladen.

Sie müssen angemeldet sein um 953201_eplan.zip herunterzuladen.

Artikel 953201 wurde zum Merkzettel hinzugefügt.

Artikel 953201 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953202 DR M 2P 60

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953202.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953202.edz herunterzuladen.

Artikel 953202 wurde zum Merkzettel hinzugefügt.

Artikel 953202 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953203 DR M 2P 75

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953203.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953203.edz herunterzuladen.

Artikel 953203 wurde zum Merkzettel hinzugefügt.

Artikel 953203 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953204 DR M 2P 150

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953204.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953204.edz herunterzuladen.

Artikel 953204 wurde zum Merkzettel hinzugefügt.

Artikel 953204 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953200 DR M 2P 255

Sie müssen angemeldet sein um 953200.stp herunterzuladen.

Sie müssen angemeldet sein um 953200.igs herunterzuladen.

Sie müssen angemeldet sein um 953200.jt herunterzuladen.

Sie müssen angemeldet sein um 953200.dwg herunterzuladen.

Sie müssen angemeldet sein um 953200m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953200.wspak herunterzuladen.

Sie müssen angemeldet sein um 953200_eplan.zip herunterzuladen.

Artikel 953200 wurde zum Merkzettel hinzugefügt.

Artikel 953200 wurde zum Warenkorb hinzugefügt.

DEHNrail M 2P ... FM

Art.-Nr. 953206 DR M 2P 30 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953206.wspak herunterzuladen.

Sie müssen angemeldet sein um 953206_eplan.zip herunterzuladen.

Artikel 953206 wurde zum Merkzettel hinzugefügt.

Artikel 953206 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953207 DR M 2P 60 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.953207.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.953207.edz herunterzuladen.

Artikel 953207 wurde zum Merkzettel hinzugefügt.

Artikel 953207 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 953208 DR M 2P 75 FM

Sie müssen angemeldet sein um 953205.stp herunterzuladen.

Sie müssen angemeldet sein um 953205.igs herunterzuladen.

Sie müssen angemeldet sein um 953205.jt herunterzuladen.

Sie müssen angemeldet sein um 953205.dwg herunterzuladen.

Sie müssen angemeldet sein um 953205m_E.dxf herunterzuladen.
