DEHNgap C S

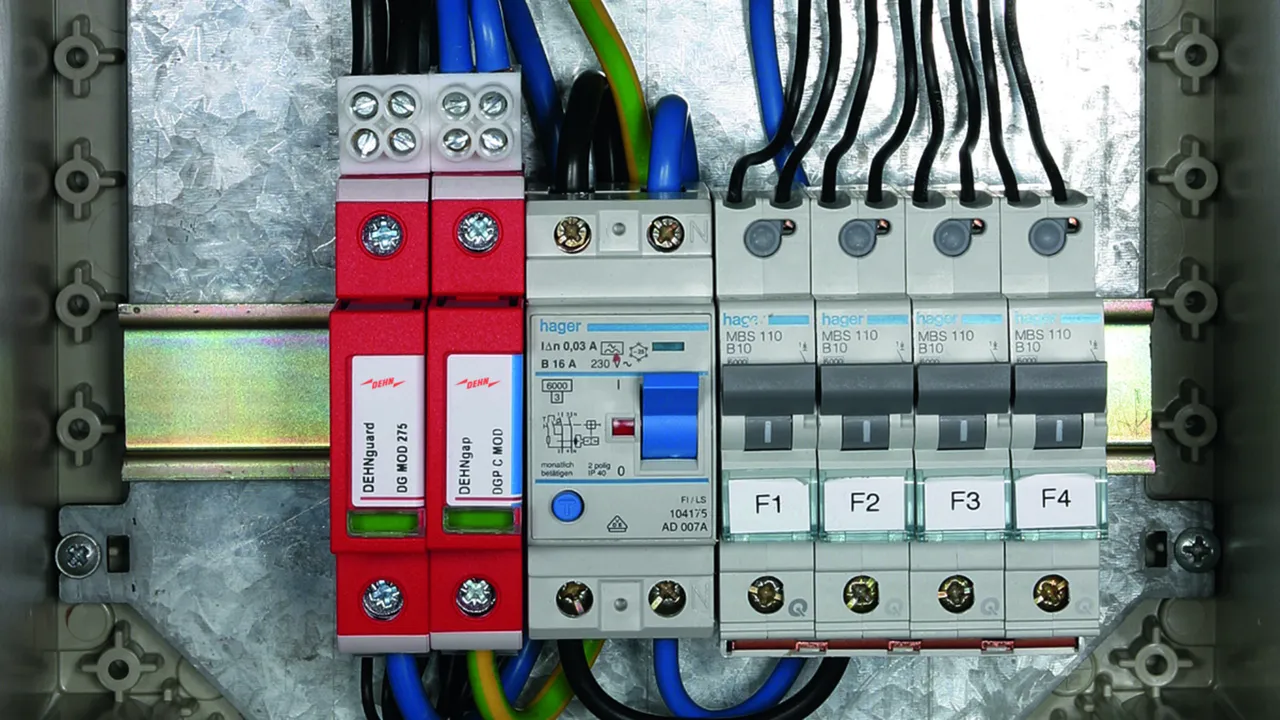

Specielt designet til brug i "3+1"- og "1+1"-koblinger i TT-systemer efter IEC 60364-5-53 mellem nulleder N og bekyttelsesleder PE
Høj afledeevne
Todelt overspændingsafleder bestående af basisdel og stikbart gnistgabsbaseret beskyttelsesmodul
Koordinerbar med andre afledere i Red/Line-produktserien
Funktions-/fejlindikation ved grøn/rød markering i inspektionsruden
Med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt)
Nem udskiftning af beskyttelsesmoduler uden værktøj med modullåsesystemets frigørelsesknap
Vibrations- og stødtestet efter EN 60068-2

DEHNgap C S (FM)

N-PE-overspændingsafleder; FM-version med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 Produkte

Art.-Nr. 952030 DGP C S

GTIN 4013364108530, Zolltarifnr. (EU): 85363030, Bruttogewicht: 121.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

N-PE-overspændingsafleder DEHNgap C S
N-PE-overspændingsafleder, bredde 1TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Basisdel med påsat gnistgabsbaseret beskyttelsesmodul
Nominel afledestødstrøm (8/20): 20 kA
Lynimpulsstrøm (10/350): 12 kA
Beskyttelsesniveau: <= 1,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 255 V vekselstrøm
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DGP C S
artikelnr.: 952030
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA, VDE, UL


Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Følgestrømsslukkeevne (I_fi )	100 A_rms
Lynstødstrøm (10/350 µs) (I_imp )	12 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	255 V
– Nominel frekvens AC (f_N )	16,7 Hz

Artikel 952030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952035 DGP C S FM

GTIN 4013364108547, Zolltarifnr. (EU): 85363030, Bruttogewicht: 125.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

N-PE-overspændingsafleder DEHNgap C S FM
N-PE-overspændingsafleder
med fjernmeldekontakt, bredde 1TE
Fejlvisning
afleder type 2 iht. EN 61643-11
Basisdel med påsat gnistgabsbaseret beskyttelsesmodul
Nominel afledestødstrøm (8/20): 20 kA
Lynimpulsstrøm (10/350): 12 kA
Beskyttelsesniveau: <= 1,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 255 V vekselstrøm
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DGP C S FM
artikelnr.: 952035
eller tilsvarende

Zertifikate

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt


Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Følgestrømsslukkeevne (I_fi )	100 A_rms
Lynstødstrøm (10/350 µs) (I_imp )	12 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevnde DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	255 V
– Nominel frekvens AC (f_N )	16,7 Hz
