Art.-Nr. 971121 DSE M 1 60

GTIN 4013364138582, Zolltarifnr. (EU): 85363090, Bruttogewicht: 300.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 1 60
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60
artikelnr.: 971121
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL

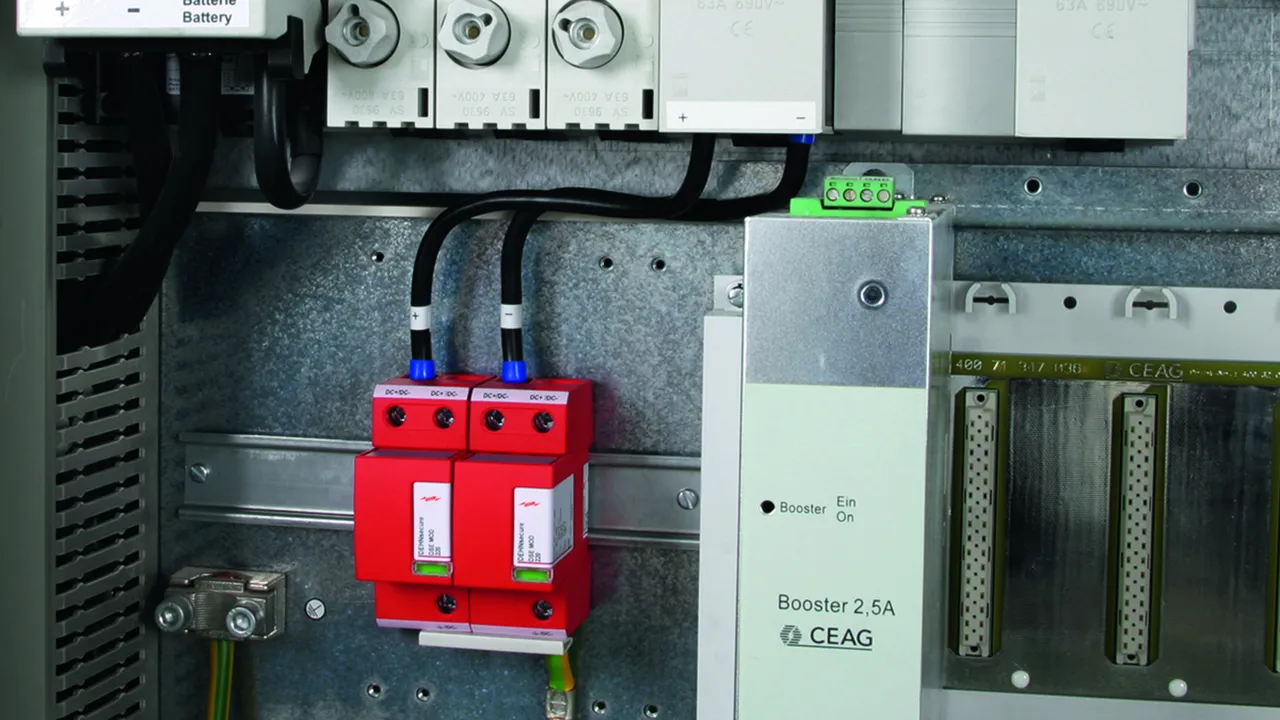

Udvidede tekniske data:	Anvendelse i nødbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Direkte koordinerbar med DEHNguard	DG SE DC 60 (varenr. 972 110)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Artikel 971121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971120 DSE M 1 220

GTIN 4013364133631, Zolltarifnr. (EU): 85363090, Bruttogewicht: 268.20 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 1 220
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220
artikelnr.: 971120
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
Udvidede tekniske data:	Anvendelse i nødbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 550 (varenr. 972 130)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Artikel 971120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971122 DSE M 1 242

GTIN 4013364144477, Zolltarifnr. (EU): 85363090, Bruttogewicht: 273.70 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 1 242
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242
artikelnr.: 971122
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
Udvidede tekniske data:	Anvendelse i nødbelysning
– Maks. driftsspænding AC (U_C )	255 V

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 550 (varenr. 972 130)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Ja
– Maks. driftsspænding AC (U_C )	255 V

Artikel 971122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971126 DSE M 1 60 FM

GTIN 4013364138599, Zolltarifnr. (EU): 85363090, Bruttogewicht: 304.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 1 60 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60 FM
artikelnr.: 971126
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Direkte koordinerbar med DEHNguard	DG SE DC 60 FM (varenr. 972 115)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Artikel 971126 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971126 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971125 DSE M 1 220 FM

GTIN 4013364133648, Zolltarifnr. (EU): 85363090, Bruttogewicht: 241.90 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 1 220 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220 FM
artikelnr.: 971125
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 500 FM (varenr. 972 135)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Artikel 971125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971127 DSE M 1 242 FM

GTIN 4013364144484, Zolltarifnr. (EU): 85363090, Bruttogewicht: 269.50 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 1 242 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder, bredde 2TE
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242 FM
artikelnr.: 971127
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Maks. driftsspænding AC (U_C )	255 V

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 500 FM (varenr. 972 135)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Ja
– Maks. driftsspænding AC (U_C )	255 V

Artikel 971127 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971127 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971221 DSE M 2P 60

GTIN 4013364138612, Zolltarifnr. (EU): 85363090, Bruttogewicht: 638.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 2P 60
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60
artikelnr.: 971221
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Direkte koordinerbar med DEHNguard	DG SE DC 60 (varenr. 972 110)
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL

Artikel 971221 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971221 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Zolltarifnr. (EU): 85363090, Bruttogewicht: 675.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Koordineret lynstrømsafleder DEHNsecure M 2P 60 FM
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60 FM
artikelnr.: 971226
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Direkte koordinerbar med DEHNguard	DG SE DC 60 FM (varenr. 972 115)
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Artikel 971226 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971226 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Zolltarifnr. (EU): 85363090, Bruttogewicht: 507.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Koordineret lynstrømsafleder DEHNsecure NG 2P 60 FM
Topolet, modulær, stikbar,
koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 10 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE NG 2P 60 FM
artikelnr.: 971222
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	100 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Artikel 971222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 971222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNsecure modular

DEHNsecure M 1 ...

Art.-Nr. 971121 DSE M 1 60

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 971120m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971121.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971121.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971121 wurde zum Merkzettel hinzugefügt.

Artikel 971121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971120 DSE M 1 220

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 971120m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971120.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971120.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971120 wurde zum Merkzettel hinzugefügt.

Artikel 971120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971122 DSE M 1 242

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 971120m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971122.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971122.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971122 wurde zum Merkzettel hinzugefügt.

Artikel 971122 wurde zum Warenkorb hinzugefügt.

DEHNsecure M 1 ... FM

Art.-Nr. 971126 DSE M 1 60 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 971125m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971126.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971126.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971126 wurde zum Merkzettel hinzugefügt.

Artikel 971126 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971125 DSE M 1 220 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 971125m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971125.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971125.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971125 wurde zum Merkzettel hinzugefügt.

Artikel 971125 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 971127 DSE M 1 242 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 971125m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971127.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971127.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971127 wurde zum Merkzettel hinzugefügt.

Artikel 971127 wurde zum Warenkorb hinzugefügt.

DEHNsecure M 2P ... (FM)

Art.-Nr. 971221 DSE M 2P 60

Sie müssen angemeldet sein um 951200.stp herunterzuladen.

Sie müssen angemeldet sein um 951200.igs herunterzuladen.

Sie müssen angemeldet sein um 951200.jt herunterzuladen.

Sie müssen angemeldet sein um 951200.dwg herunterzuladen.

Sie müssen angemeldet sein um 971221m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.971221.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.971221.edz herunterzuladen.

Wellenbrecher-Funktion

Artikel 971221 wurde zum Merkzettel hinzugefügt.
