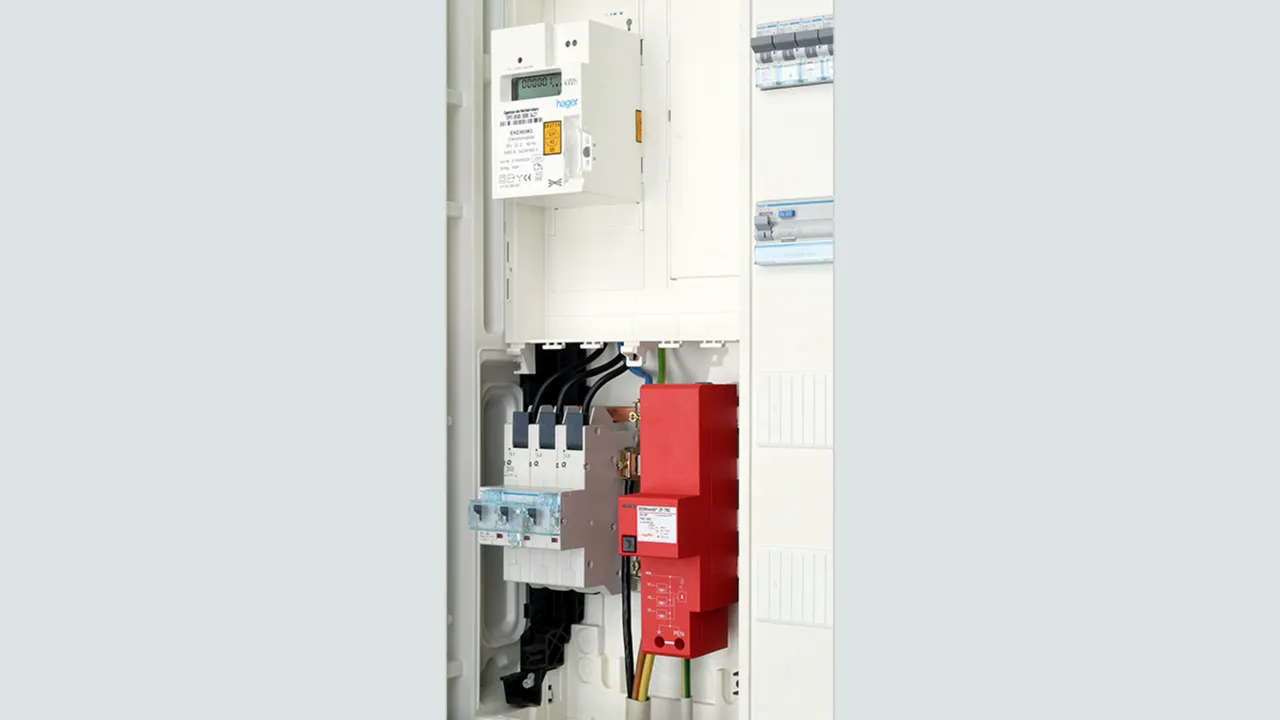

DEHNventil ZP

Kombiafleder Type 1 + Type 2 med RADAX-Flow-gnistgabsteknologi
Kan anvendes før måler efter VDE-AR-N 4100
Let og hurtig installation, klikkes fast på 40 mm-samleskinnesystem
Funktionskontrol med lysdiode ved tryk på tast
Selektiv med 35 A gG/gL-sikring op til 25 kA_eff kortslutningsstrøm
Afledeevne op til 100 kA (10/350 µs)
Beskytter tilsluttede apparater
Størst mulig driftssikkerhed for anlægget

Details

DEHNventil ZP TNC

Kombiafleder til TN-C-systemer til brug i hovedstrømforsyningssystemer ("3-0"-kobling).

1 Produkt

Art.-Nr. 900390 DV ZP TNC 255

GTIN 4013364105751, Zolltarifnr. (EU): 85363090, Bruttogewicht: 957.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: DV ZP TNC 255
artikelnr.: 900390
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring op til I_K= 25 kA_eff	315 A gG
Godkendelser	VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifik energi [L-PEN] (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Restspænding (U_P )	≤ 1,5 kV
Slukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring op til I_K= 25 kA_eff	315 A gG
Max. for-sikring ved I_K> 25 kA_eff	200 A gG
Midlertidig overspænding (TOV) [L-PEN] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktionsindikator	Rødt indikatorflag i inspektionsruden
Antal porte	1
Tilslutningstværsnit (PEN, 9)	10-35 mm²fintrådet / 50 mm²flertrådet
Montage på	40 mm-samleskinnesystem
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 30 (I kombination med tildækning)
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	VDE

Artikel 900390 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900390 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNventil ZP TT

Kombiafleder til TT- og TN-S-systemer til brug i hovedstrømforsyningssystemer ("3+1"-kobling).

1 Produkt

Art.-Nr. 900391 DV ZP TT 255

GTIN 4013364105768, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1.08 kg, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

fabrikat: DEHN
Type: DV ZP TT 255
artikelnr.: 900391
eller tilsvarende

Zertifikate

Wellenbrecher-Funktion

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350 µs) [L-N] (I_imp )	25 kA
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	100 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Max. for-sikring op til I_K= 25 kA_eff	315 A gG
Godkendelser	VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350 µs) [L-N] (I_imp )	25 kA
Specifik energi [L-N] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	100 kA
Specifik energi [N-PE] (W/R)	2,50 MJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N] (U_P )	≤ 1,5 kV
Restspænding [N-PE] (U_P )	≤ 1,5 kV
Slukkeevne [L-N] AC (I_fi )	25 kA_eff
Slukkeevne [N-PE] AC (I_fi )	100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring op til I_K= 25 kA_eff	315 A gG
Max. for-sikring ved I_K> 25 kA_eff	200 A gG
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktionsindikator	Knap med indikatorlys
Antal porte	1
Tilslutningstværsnit (PE, 9)	10-35 mm² fintrådet / 50 mm²flertrådet
Montage på	40 mm-samleskinnesystem
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 30 (I kombination med tildækning)
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	VDE
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,2 kV
