Beskyttelsesmoduler for DEHNventil modular

  • Højafledeevne med kraftfuldt slukkegnistgab
  • Optimal driftssikkerhed for anlægget med RADAX-Flow-følgestrømsbegrænsning

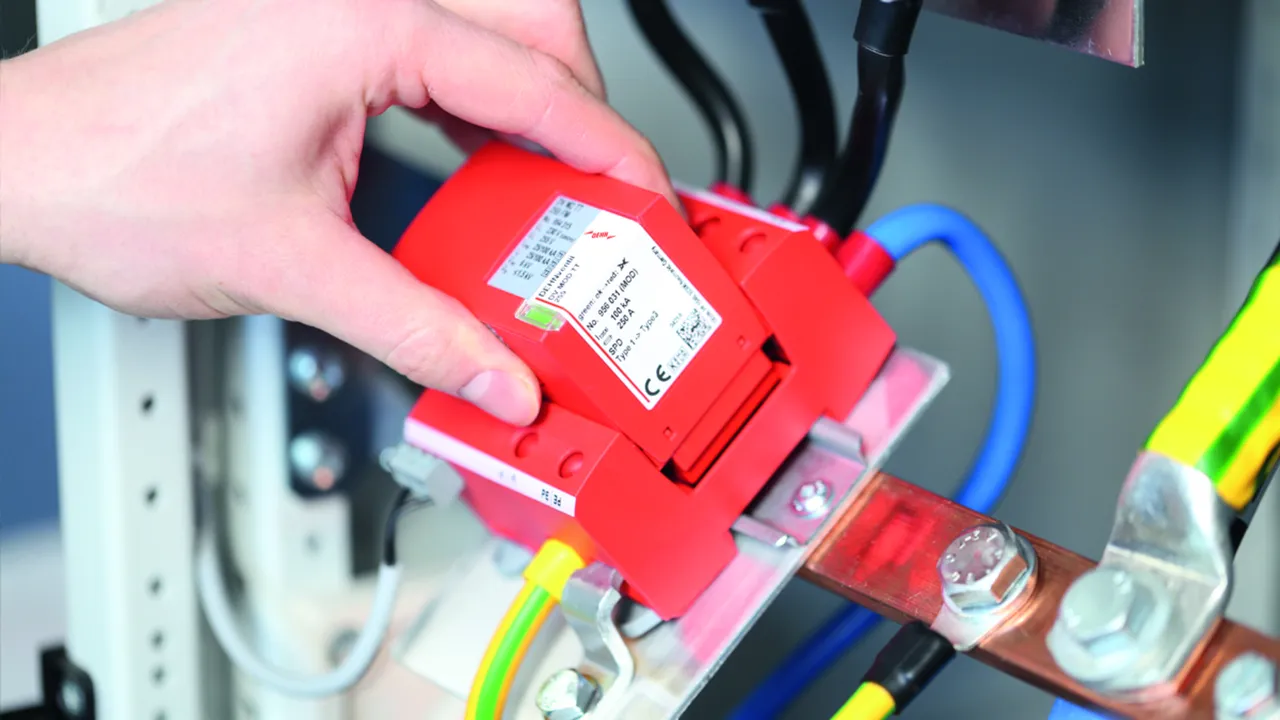

  • Beskyttelsesmoduler skiftes let uden værktøj med modullåsesystem med moduludløserknap
  • Funktions-/fejlvisning med grøn/rød markering i rude
I flerpolede beskyttelseskredse anbefales total udskiftning af samtlige beskyttelsesmoduler, hvis et enkelt modul falder ud.

Details

lorem ipsum

RAC-gnistgabsbaseret beskyttelsesmodul

Gnistgabsbaseret RAC-beskyttelsesmodul

5 Produkte

Art.-Nr. 956030 DV MOD TNC 255

GTIN 4013364510609, Zolltarifnr. (EU): 85363090, Bruttogewicht: 269.21 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 954030.stp

      Sie müssen angemeldet sein um 954030.stp herunterzuladen.

      Login
    • 954030.iges

      Sie müssen angemeldet sein um 954030.iges herunterzuladen.

      Login
    • 954030.jt

      Sie müssen angemeldet sein um 954030.jt herunterzuladen.

      Login
    • 954030.dwg

      Sie müssen angemeldet sein um 954030.dwg herunterzuladen.

      Login
    • 954030m_D.dxf

      Sie müssen angemeldet sein um 954030m_D.dxf herunterzuladen.

      Login
Gnistgabsbaseret beskyttelsesmodul DV MOD TNC 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynstødstrøm: 75 kA
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TNC 255
artikelnr.: 956030
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 75 kA

Artikel 956030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956040 DV MOD TNS 255

GTIN 4013364510593, Zolltarifnr. (EU): 85363090, Bruttogewicht: 333.70 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

Gnistgabsbaseret beskyttelsesmodul DV MOD TNS 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynstødstrøm: 100 kA
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TNS 255
artikelnr.: 956040
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 100 kA

Artikel 956040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956031 DV MOD TT 255

GTIN 4013364546943, Zolltarifnr. (EU): 85363090, Bruttogewicht: 346.83 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Gnistgabsbaseret beskyttelsesmodul DV MOD TT 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynstødstrøm: 100 kA
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TT 255
artikelnr.: 956031
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 100 kA

Artikel 956031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956020 DV MOD TN 255

GTIN 4013364510616, Zolltarifnr. (EU): 85363090, Bruttogewicht: 173.30 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

Gnistgabsbaseret beskyttelsesmodul DV MOD TN 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynstødstrøm: 50 kA
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TN 255
artikelnr.: 956020
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 50 kA

Artikel 956020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 956011 DV MOD TT 2P 255

GTIN 4013364546950, Zolltarifnr. (EU): 85363090, Bruttogewicht: 191.83 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Gnistgabsbaseret beskyttelsesmodul DV MOD TT 2P 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1- + type 2- + type 3-
afledere i Red/Line-produktserien iht. EN 61643-11
Højtydende RAC-gnistgab
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 255 V AC
Lynimpulsstrøm: 50 kAeff (prosp.)
Certificeret iht. VDE, KEMA

fabrikat: DEHN
Type: DV MOD TT 2P 255
artikelnr.: 956011
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA

Artikel 956011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Gnistgabsbaseret beskyttelsesmodul

Gnistgabsbaseret beskyttelsesmodul til DEHNventil M ...

1 Produkt

Art.-Nr. 951001 DV MOD 255

GTIN 4013364108066, Zolltarifnr. (EU): 85363090, Bruttogewicht: 204.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

Gnistgabsbaseret beskyttelsesmodul DV MOD 255
Net-gnistgabsbaseret beskyttelsesmodul til type 1 + type 2
afledere i Red/Line-produktserien iht. EN 61643-11
Optimal driftssikkerhed for anlægget med
RADAX-Flow-følgestrømsbegrænsning
Fejlvisning med grøn-rød
markering i rude
Maks. driftsspænding 264 V AC
Lynstødstrøm: 25 kA

fabrikat: DEHN
Type: DV MOD 255
artikelnr.: 951001
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 264 V
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA

Artikel 951001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

N-PE Gnistgabsbaseret beskyttelsesmodul

N-PE gnistgabsbaseret beskyttelsesmodul til DEHNventil M ... med "... + 1"-kobling

2 Produkte

Art.-Nr. 951050 DV MOD NPE 50

GTIN 4013364108073, Zolltarifnr. (EU): 85363030, Bruttogewicht: 182.60 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



fabrikat: DEHN
Type: DV MOD NPE 50
artikelnr.: 951050
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 50 kA

Artikel 951050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 951100 DV MOD NPE 100

GTIN 4013364108080, Zolltarifnr. (EU): 85363030, Bruttogewicht: 183.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information



fabrikat: DEHN
Type: DV MOD NPE 100
artikelnr.: 951100
eller tilsvarende

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Max. driftsspænding AC (UC ) 255 V
Lynstødstrøm (10/350 µs) (Iimp ) 100 kA

Artikel 951100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
