Art.-Nr. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, Zolltarifnr. (EU): 85363030, Bruttogewicht: 348.11 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNC ACI 275 FM
Trepolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-S-systemer, bredde 3TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC ACI 275 FM
artikelnr.: 942330
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, Zolltarifnr. (EU): 85363030, Bruttogewicht: 377.08 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TNS ACI 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS ACI 275 FM
artikelnr.: 942440
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 s – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 s – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²flertrådet
Tilslutningstværsnit (max.)	10 mm²massiv / flertrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, Zolltarifnr. (EU): 85363030, Bruttogewicht: 377.71 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT ACI 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT ACI 275 FM
artikelnr.: 942341
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, Zolltarifnr. (EU): 85363030, Bruttogewicht: 439.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT ACI 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT ACI 385 FM
artikelnr.: 942342
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv /fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, Zolltarifnr. (EU): 85363030, Bruttogewicht: 234.63 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TN ACI 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN ACI 275 FM
artikelnr.: 942220
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, Zolltarifnr. (EU): 85363030, Bruttogewicht: 250.04 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 2P ACI 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P ACI 275 FM
artikelnr.: 942121
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, Zolltarifnr. (EU): 85363030, Bruttogewicht: 250.24 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder DEHNguard MP TT 2P ACI 385 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P ACI 385 FM
artikelnr.: 942122
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 942122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 942122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, Zolltarifnr. (EU): 85363030, Bruttogewicht: 360.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard MP TNC ACI 275 FM
3-polet, modulær, stikbar
overspændingsafleder med integreret
ACI-kobling/gnistgab
til 230/400 V TN-C systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Ekstra for-sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TNC ACI 275 FM
artikelnr.: 952330
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²massiv / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 952330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, Zolltarifnr. (EU): 85363030, Bruttogewicht: 450.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard M TNS ACI 275 FM
4-polet modulær stikbar overspændingsafleder
med integreret ACI-kobling/gnistgab
til 230/400 V TNS-systemer, bredde 4 enheder
Med fjernmeldekontakt
afleder Type 2 efter EN 61643-11
Højeste driftsspænding 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordiantion efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TNS ACI 275 FM
artikelnr.: 952440
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 952440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, Zolltarifnr. (EU): 85363030, Bruttogewicht: 455.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

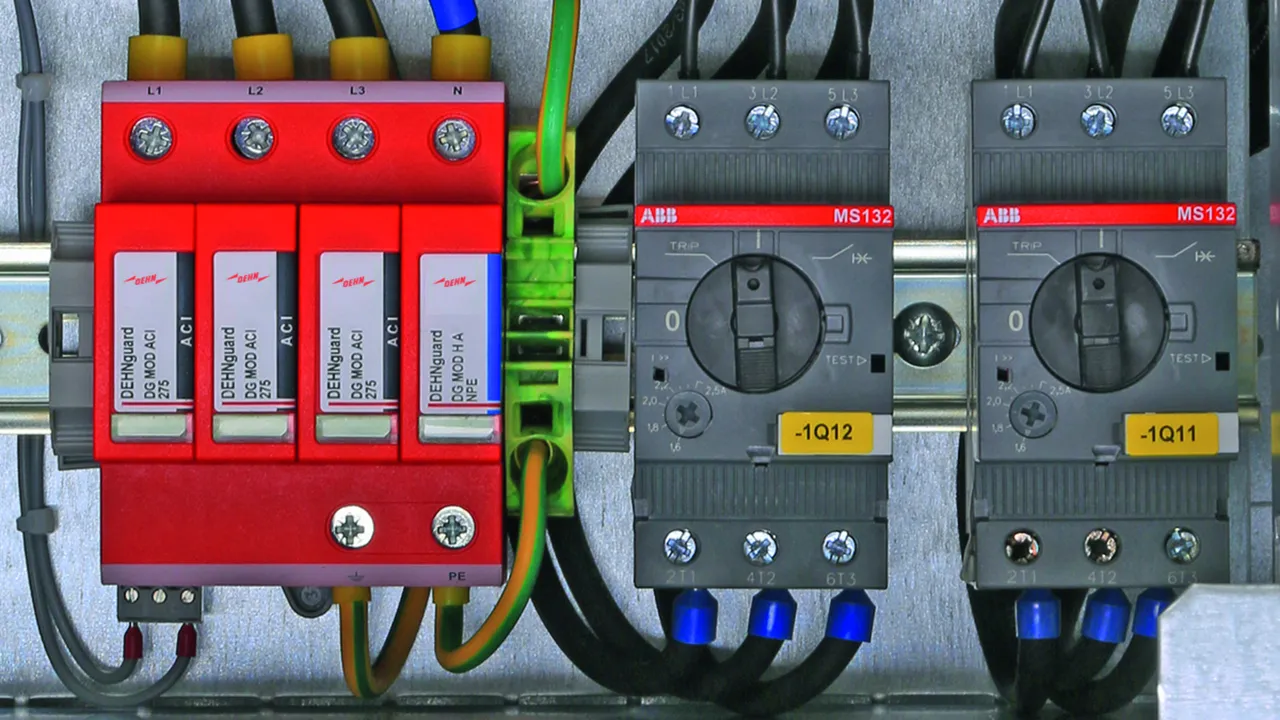

Overspændingsafleder med ACI-teknologi DEHNguard M TT ACI 275 FM
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
til 230/400 V TT-og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT ACI 275 FM
artikelnr.: 952341
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 952341 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952341 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, Zolltarifnr. (EU): 85363030, Bruttogewicht: 520.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard M TT ACI 385 FM
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
til 230/400 V TT- og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT ACI 385 FM
artikelnr.: 952342
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Artikel 952342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, Zolltarifnr. (EU): 85363030, Bruttogewicht: 245.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard M TN ACI 275 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-switch/gnistgab
til enfasede 230 V TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TN ACI 275 FM
artikelnr.: 952220
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 952220 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952220 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, Zolltarifnr. (EU): 85363030, Bruttogewicht: 255.00 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard M TT 2P ACI 275 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
for enfasede 230 V TT og TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT 2P ACI 275 FM
artikelnr.: 952121
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 952121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, Zolltarifnr. (EU): 85363030, Bruttogewicht: 298.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard M TT 2P ACI 385 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
For TT og TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT 2P ACI 385 FM
artikelnr.: 952122
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Artikel 952122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952100 DG S ACI 275 FM

GTIN 4013364376526, Zolltarifnr. (EU): 85363030, Bruttogewicht: 142.10 g, VPE: 1.00 Pakkestørrelse

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard S ACI 275 FM
1-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab, bredde 1 enhed
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG S ACI 275 FM
artikelnr.: 952100
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Artikel 952100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952113 DG S ACI 385 FM

GTIN 4013364387874, Zolltarifnr. (EU): 85363030, Bruttogewicht: 158.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Overspændingsafleder med ACI-teknologi DEHNguard S ACI 275 FM
1-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab, bredde 1TE
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG S ACI 385 FM
artikelnr.: 952113
eller tilsvarende

Zertifikate

ACI-Technologie

Sie ist eine Weiterentwicklung der CI-Technologie und besteht aus einer Schalter-Funkenstreckenkombination, aufgebaut in Reihe mit einem Hochleistungsvaristor. Dies ermöglicht eine einfache Auslegung und den sicheren Betrieb des Überspannungsschutzgerätes. Weitere Merkmale sind Dimensionierungssicherheit, TOV-Festigkeit, ein Anschlussquerschnitt von nur 6 mm2 Cu und Leckstromfreiheit. Damit bieten Überspannungs-Ableiter mit ACI-Technologie maximale Sicherheit und höchste Anlagenverfügbarkeit.

Technische Daten

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Artikel 952113 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952113 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard modular med ACI

DEHNguard MP TNC ACI 275 FM

Art.-Nr. 942330 DG MP TNC ACI 275 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_TNC_ACI_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNC_ACI_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNC_ACI_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNC_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942330 wurde zum Merkzettel hinzugefügt.

Artikel 942330 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TNS ACI ... FM

Art.-Nr. 942440 DG MP TNS ACI 275 FM

Sie müssen angemeldet sein um 942440.stp herunterzuladen.

Sie müssen angemeldet sein um 942440.igs herunterzuladen.

Sie müssen angemeldet sein um 942440.jt herunterzuladen.

Sie müssen angemeldet sein um 942440.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942440 wurde zum Merkzettel hinzugefügt.

Artikel 942440 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TT ACI ... FM

Art.-Nr. 942341 DG MP TT ACI 275 FM

Sie müssen angemeldet sein um 942440.stp herunterzuladen.

Sie müssen angemeldet sein um 942440.igs herunterzuladen.

Sie müssen angemeldet sein um 942440.jt herunterzuladen.

Sie müssen angemeldet sein um 942440.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942341 wurde zum Merkzettel hinzugefügt.

Artikel 942341 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942342 DG MP TT ACI 385 FM

Sie müssen angemeldet sein um 942440.stp herunterzuladen.

Sie müssen angemeldet sein um 942440.igs herunterzuladen.

Sie müssen angemeldet sein um 942440.jt herunterzuladen.

Sie müssen angemeldet sein um 942440.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942342 wurde zum Merkzettel hinzugefügt.

Artikel 942342 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TN ACI 275 FM

Art.-Nr. 942220 DG MP TN ACI 275 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942220 wurde zum Merkzettel hinzugefügt.

Artikel 942220 wurde zum Warenkorb hinzugefügt.

DEHNguard MP TT 2P ACI ... FM

Art.-Nr. 942121 DG MP TT 2P ACI 275 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942121 wurde zum Merkzettel hinzugefügt.

Artikel 942121 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 942122 DG MP TT 2P ACI 385 FM

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg herunterzuladen.

Sie müssen angemeldet sein um 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf herunterzuladen.

ACI-Technologie

Artikel 942122 wurde zum Merkzettel hinzugefügt.

Artikel 942122 wurde zum Warenkorb hinzugefügt.

DEHNguard M TNC ACI 275 FM

Art.-Nr. 952330 DG M TNC ACI 275 FM

Sie müssen angemeldet sein um 952330.stp herunterzuladen.

Sie müssen angemeldet sein um 952330.igs herunterzuladen.

Sie müssen angemeldet sein um 952330.jt herunterzuladen.

Sie müssen angemeldet sein um 952330.dwg herunterzuladen.

Sie müssen angemeldet sein um 952330m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.952330.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.952330.edz herunterzuladen.

ACI-Technologie

Artikel 952330 wurde zum Merkzettel hinzugefügt.
