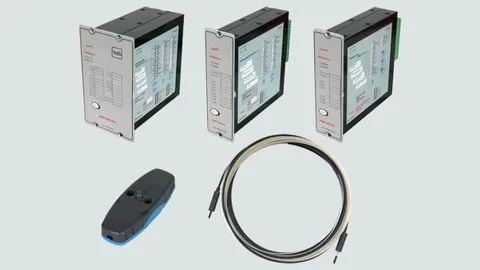

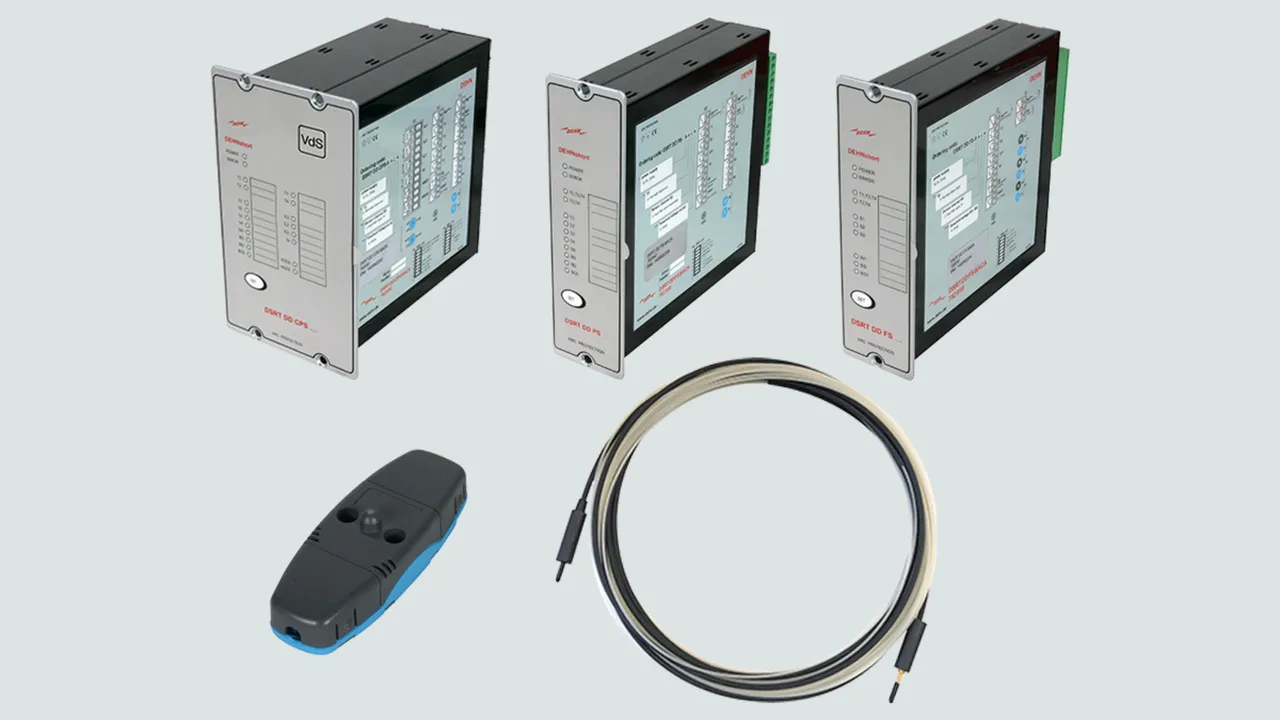

Aktivt system til registrering af lysbuefejl DEHNshort

Beskyttelse af personer og anlæg iht. DIN EN 61439.2, tillæg 1 (IEC TR 61641 udg. 3, 2014)
Indsats i lavspændings-koblingsenhedskombinationer iht. DIN EN 61439-2 efter integrationskontroller iht. DIN VDE 0660-600-2-1, 2021 (IEC TS 63107:2020)
Forbedret tilgængelighed af anlægget
Modulært systemdesign
Systemstatussen angives foran på anlægget

Weiterführende Informationen

Verwandte Themen

Systembeskrivelse / System description

Detektionskomponent (strøm + lys)

2 Produkte

Art.-Nr. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Elektronisk detektionskomponent til strøm- og lysgenkendelse
Elektronisk detektionskomponent til et
system til registrering af lysbuefejl samt
til et system til beskyttelse mod lysbuefejl
til tilslutning af punktformede lyssensorer
og et strømtransformersæt
Montering i tavledøren
Automatisk selvovervågningsrutine
samt statusvisning ved hjælp af LED'er
Forsyningsspænding: 18-72 V DC
Strømforbrug: 5 W
Antal lyssensorkanaler: 4
Antal lyssensorer: 12 (4 x 3 sensorer)
Relæudgange: 4 potentialfrie
5 A, 250 V / AC/DC
Strømindgangssignal: 1 / 5 A
Antal strømtransformertilslutninger:
3 til yderledere, 1 til sumstrøm

fabrikat: DEHN
Type: DSRT DD CPS BACA
artikelnr.: 782030
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1.48 kg, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Elektronisk detektionskomponent til strøm- og lysgenkendelse
Elektronisk detektionskomponent til et
system til registrering af lysbuefejl samt
til et system til beskyttelse mod lysbuefejl
til tilslutning af punktformede lyssensorer
og et strømtransformersæt
Montering i tavledøren
Automatisk selvovervågningsrutine
samt statusvisning ved hjælp af LED'er.
Forsyningsspænding: 80 - 265 V AC/DC
Strømforbrug: 5 W
Antal lyssensorkanaler: 4
Antal lyssensorer: 12 (4 x 3 sensorer)
Relæudgange: 4 potentialfrie
5 A, 250 V / AC/DC
Strømindgangssignal: 1 / 5 A
Antal strømtransformertilslutninger:
3 til yderledere, 1 til sumstrøm

fabrikat: DEHN
Type: DSRT DD CPS AACA
artikelnr.: 782031
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Detektionskomponent (punktsensor)

2 Produkte

Art.-Nr. 782040 DSRT DD PS BACA

GTIN 4013364245822, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Elektronisk detektionskomponent til strøm- og lysgenkendelse
Elektronisk detektionskomponent til et
system til registrering af lysbuefejl samt
til et system til beskyttelse mod lysbuefejl
til tilslutning af 12 punktformede lyssensorer
Montering i tavledøren
Automatisk selvovervågningsrutine
samt statusvisning ved hjælp af LED'er
Forsyningsspænding: 18-72 V DC
Strømforbrug: 5 W
Antal lyssensorkanaler: 4
Antal lyssensorer: 12 (4 x 3 sensorer)
Relæudgange: 4 potentialfrie
5 A, 250 V / AC/DC

fabrikat: DEHN
Type: DSRT DD PS BACA
artikelnr.: 782040
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782041 DSRT DD PS AACA

GTIN 4013364245839, Zolltarifnr. (EU): 85364900, Bruttogewicht: 953.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Elektronisk detektionskomponent til strøm- og lysgenkendelse
Elektronisk detektionskomponent til et
system til registrering af lysbuefejl samt
til et system til beskyttelse mod lysbuefejl
til tilslutning af 12 punktformede lyssensorer
Montering i tavledøren
Automatisk selvovervågningsrutine
samt statusvisning ved hjælp af LED'er
Forsyningsspænding: 80 - 265 V AC/DC
Strømforbrug: 5 W
Antal lyssensorkanaler: 4
Antal lyssensorer: 12 (4 x 3 sensorer)
Relæudgange: 4 potentialfrie
5 A, 250 V / AC/DC

fabrikat: DEHN
Type: DSRT DD PS AACA
artikelnr.: 782041
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Detektionskomponent (fiberoptisk sensor)

2 Produkte

Art.-Nr. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Elektronisk detektionskomponent til strøm- og lysgenkendelse
Elektronisk detektionskomponent til et
system til registrering af lysbuefejl samt
til et system til beskyttelse mod lysbuefejl
til tilslutning af 3 fiberoptiske sensorer
Montering i tavledøren
Automatisk selvovervågningsrutine
samt statusvisning ved hjælp af LED'er
Forsyningsspænding: 18-72 V DC
Strømforbrug: 5 W
Antal optiske indgange: 3
Relæudgange: 4 potentialfrie
5 A, 250 V / AC/DC

fabrikat: DEHN
Type: DSRT DD FS BAAA
artikelnr.: 782050
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Zolltarifnr. (EU): 85364900, Bruttogewicht: 1020.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Elektronisk detektionskomponent til strøm- og lysgenkendelse
Elektronisk detektionskomponent til et
system til registrering af lysbuefejl samt
til et system til beskyttelse mod lysbuefejl
til tilslutning af 3 fiberoptiske sensorer
Montering i tavledøren
Automatisk selvovervågningsrutine
samt statusvisning ved hjælp af LED'er
Forsyningsspænding: 80 - 265 V AC/DC
Strømforbrug: 5 W
Antal optiske indgange: 3
Relæudgange: 4 potentialfrie
5 A, 250 V / AC/DC

fabrikat: DEHN
Type: DSRT DD FS AAAA
artikelnr.: 782051
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Punktsensor

1 Produkt

Art.-Nr. 782060 DSRT PS

GTIN 4013364245860, Zolltarifnr. (EU): 85364900, Bruttogewicht: 32.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

Weitere Information

CAD-Daten

Punktsensor
Punktformet lyssensor til registrering af
lysbuens lysemission fra 5 kA.

fabrikat: DEHN
Type: DSRT PS
artikelnr.: 782060
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Fiberoptisk sensor

5 Produkte

Art.-Nr. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Zolltarifnr. (EU): 85447000, Bruttogewicht: 142.59 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Fiberoptisk sensor 8 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission fra 5 kA.
Samlet længde: 8 m

fabrikat: DEHN
Type: DSRT FS 8 1.5
artikelnr.: 782077
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782077 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782077 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Zolltarifnr. (EU): 85447000, Bruttogewicht: 147.27 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Fiberoptisk sensor 10 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission fra 5 kA.
Samlet længde: 10 m

fabrikat: DEHN
Type: DSRT FS 10 1.5
artikelnr.: 782081
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782081 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782081 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Zolltarifnr. (EU): 85447000, Bruttogewicht: 150.00 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Fiberoptisk sensor 12 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission fra 5 kA.
Samlet længde: 12 m

fabrikat: DEHN
Type: DSRT FS 12 1.5
artikelnr.: 782085
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Zolltarifnr. (EU): 85447000, Bruttogewicht: 156.67 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Fiberoptisk sensor 15 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission fra 5 kA.
Samlet længde: 15 m

fabrikat: DEHN
Type: DSRT FS 15 1.5
artikelnr.: 782091
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Zolltarifnr. (EU): 85447000, Bruttogewicht: 170.88 g, VPE: 1.00 Pakkestørrelse

Abbildungen

PDF öffnen

Weitere Information

Fiberoptisk sensor 17 m
Fiberoptisk sensor Speciel lyssensor
til detektering af lysbuens
lysemission fra 5 kA.
Samlet længde: 17 m

fabrikat: DEHN
Type: DSRT FS 17 1.5
artikelnr.: 782092
eller tilsvarende

Zertifikate

Technische Daten

Artikel 782092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 782092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Aktivt system til registrering af lysbuefejl DEHNshort

Weiterführende Informationen

Detektionskomponent (strøm + lys)

Art.-Nr. 782030 DSRT DD CPS BACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782030.wspak herunterzuladen.

Artikel 782030 wurde zum Merkzettel hinzugefügt.

Artikel 782030 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782031 DSRT DD CPS AACA

Sie müssen angemeldet sein um 782030.stp herunterzuladen.

Sie müssen angemeldet sein um 782030.igs herunterzuladen.

Sie müssen angemeldet sein um 782030.jt herunterzuladen.

Sie müssen angemeldet sein um 782030.dwg herunterzuladen.

Sie müssen angemeldet sein um 782030_782031m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782031.wspak herunterzuladen.

Artikel 782031 wurde zum Merkzettel hinzugefügt.

Artikel 782031 wurde zum Warenkorb hinzugefügt.

Detektionskomponent (punktsensor)

Art.-Nr. 782040 DSRT DD PS BACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782040.wspak herunterzuladen.

Artikel 782040 wurde zum Merkzettel hinzugefügt.

Artikel 782040 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782041 DSRT DD PS AACA

Sie müssen angemeldet sein um 782040.stp herunterzuladen.

Sie müssen angemeldet sein um 782040.igs herunterzuladen.

Sie müssen angemeldet sein um 782040.jt herunterzuladen.

Sie müssen angemeldet sein um 782040.dwg herunterzuladen.

Sie müssen angemeldet sein um 782040_782041m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782041.wspak herunterzuladen.

Artikel 782041 wurde zum Merkzettel hinzugefügt.

Artikel 782041 wurde zum Warenkorb hinzugefügt.

Detektionskomponent (fiberoptisk sensor)

Art.-Nr. 782050 DSRT DD FS BAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782050.wspak herunterzuladen.

Artikel 782050 wurde zum Merkzettel hinzugefügt.

Artikel 782050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 782051 DSRT DD FS AAAA

Sie müssen angemeldet sein um 782050.stp herunterzuladen.

Sie müssen angemeldet sein um 782050.igs herunterzuladen.

Sie müssen angemeldet sein um 782050.jt herunterzuladen.

Sie müssen angemeldet sein um 782050.dwg herunterzuladen.

Sie müssen angemeldet sein um 782050_782051m+p_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782051.wspak herunterzuladen.

Artikel 782051 wurde zum Merkzettel hinzugefügt.

Artikel 782051 wurde zum Warenkorb hinzugefügt.

Punktsensor

Art.-Nr. 782060 DSRT PS

Sie müssen angemeldet sein um 782060.stp herunterzuladen.

Sie müssen angemeldet sein um 782060.igs herunterzuladen.

Sie müssen angemeldet sein um 782060.jt herunterzuladen.

Sie müssen angemeldet sein um 782060.dwg herunterzuladen.

Sie müssen angemeldet sein um DEHN.782060.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782060.wspak herunterzuladen.

Artikel 782060 wurde zum Merkzettel hinzugefügt.

Artikel 782060 wurde zum Warenkorb hinzugefügt.

Fiberoptisk sensor

Art.-Nr. 782077 DSRT FS 8 1.5

Sie müssen angemeldet sein um DEHN.782077.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.782077.wspak herunterzuladen.

Artikel 782077 wurde zum Merkzettel hinzugefügt.
