Art.-Nr. 783003 PHE4 3 S

GTIN 4013364310179, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.37 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783003 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783003 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783006 PHE4 6 S

GTIN 4013364310155, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.19 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783006 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783006 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783010 PHE4 10 S

GTIN 4013364297869, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.37 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

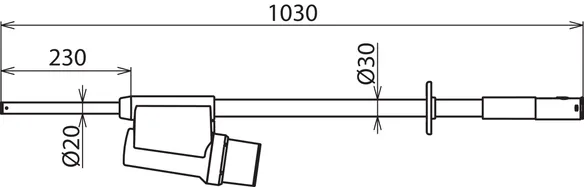

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1030 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783020 PHE4 20 S

GTIN 4013364310124, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.27 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 kV

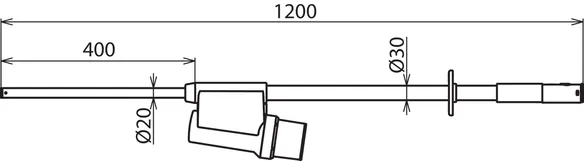

Lunghezza totale (l_G )	1200 mm
Immersione (l_O )	400 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1200 mm
Immersione (l_O )	400 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783030 PHE4 30 S

GTIN 4013364310100, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.75 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	30 kV

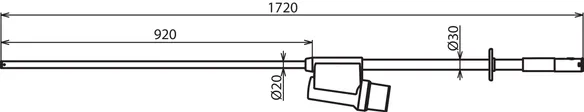

Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783013 PHE4 1 3 S

GTIN 4013364310186, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.60 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

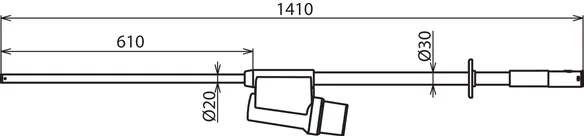

Tensione nominale (U_N )	1 ... 3 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	1 ... 3 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783013 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783013 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783231 PHE4 3 10 S

GTIN 4013364310087, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.37 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783231 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783231 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783235 PHE4 6 20 S

GTIN 4013364310049, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.47 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV

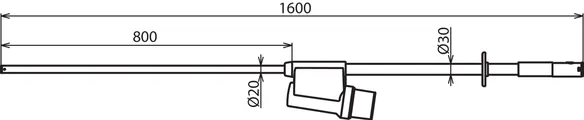

Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783235 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783235 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783240 PHE4 10 20 S

GTIN 4013364310056, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.37 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 20 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783240 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783240 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783250 PHE4 10 30 S

GTIN 4013364309999, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783250 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783250 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783245 PHE4 20 36 S

GTIN 4013364310032, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 ... 36 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783520 PHE4 U 2 20 S

GTIN 4013364309913, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.47 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	2 ... 6 / 6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	2 ... 6 / 6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783520 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783520 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783530 PHE4 U 3 30 S

GTIN 4013364309968, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783536 PHE4 U 6 36 S

GTIN 4013364309944, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 15 / 15 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 15 / 15 ... 36 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783536 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783536 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783103 PHE4 3 S ZK

GTIN 4013364317277, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.19 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

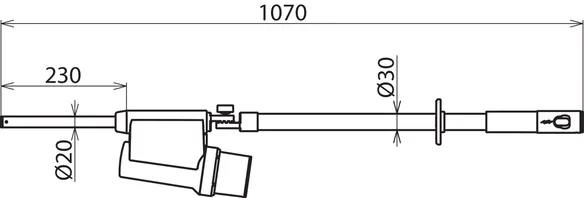

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783103 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783103 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783106 PHE4 6 S ZK

GTIN 4013364317260, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.19 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783106 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783106 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783110 PHE4 10 S ZK

GTIN 4013364317253, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.19 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1070 mm
Immersione (l_O )	230 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

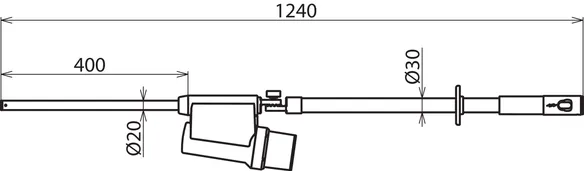

Art.-Nr. 783120 PHE4 20 S ZK

GTIN 4013364317246, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.27 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1240 mm
Immersione (l_O )	400 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1240 mm
Immersione (l_O )	400 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

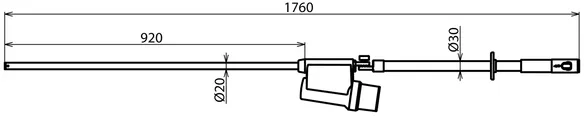

Art.-Nr. 783130 PHE4 30 S ZK

GTIN 4013364317239, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	30 kV
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

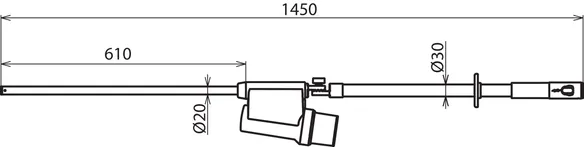

Art.-Nr. 783141 PHE4 3 10 S ZK

GTIN 4013364317222, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.37 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1450 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1450 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783141 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783141 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

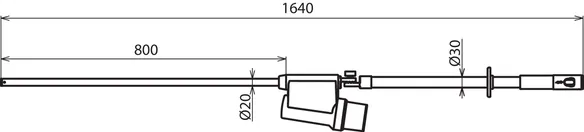

Art.-Nr. 783151 PHE4 6 20 S ZK

GTIN 4013364317215, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.47 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1640 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1640 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783151 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783151 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

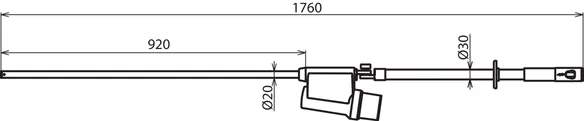

Art.-Nr. 783161 PHE4 10 30 S ZK

GTIN 4013364317208, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_G )	1760 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783161 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783161 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783332 PHE4 3 10 S 60

GTIN 4013364310070, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.37 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1410 mm
Immersione (l_O )	610 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783332 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783332 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783335 PHE4 6 20 S 60

GTIN 4013364310001, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.47 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783335 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783335 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783345 PHE4 10 30 S 60

GTIN 4013364309975, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783345 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783345 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783342 PHE4 20 36 S 60

GTIN 4013364310025, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	20 ... 36 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783342 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783342 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783395 PHE4 U 3 36 S 60

GTIN 4013364309951, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.53 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 / 12 ... 36 kV
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	3 ... 10 / 12 ... 36 kV
Tipo di tensione	AC
Frequenza	60 Hz
Categoria	S
Lunghezza totale (l_G )	1720 mm
Immersione (l_O )	920 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783395 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783395 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783430 PHE4 U 6 20 S 16.7 50

GTIN 4013364309906, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.47 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	50 / 16,7 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 783420 PHE4 6 20 S 16.7

GTIN 4013364309890, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.47 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Frequenza	16,7 Hz
Categoria	S
Lunghezza totale (l_G )	1600 mm
Immersione (l_O )	800 mm
Lunghezza impugnatura (l_H )	265 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperatura d'esercizio	–25 °C ... +70 °C, classe climatica N e W
Tipo di costruzione	composto
Utilizzabile durante le precipitazioni atmosferiche	sì
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Livello di pressione acusticsa	> 67 dB(A) (indicazione ottica e suono intermittente)
Dispositivo di auto-verifica	sì
Batteria	litio AA 1,5 Volt
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Diametro fioretto isolante	30 mm
*) tutti i circuiti elettrici compreso puntale di prova.

Artikel 783420 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 783420 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

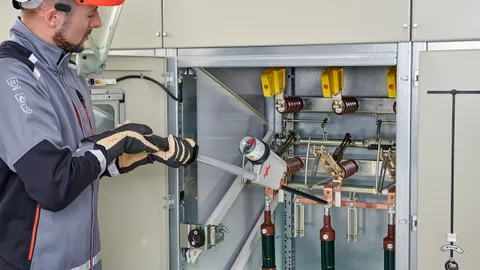

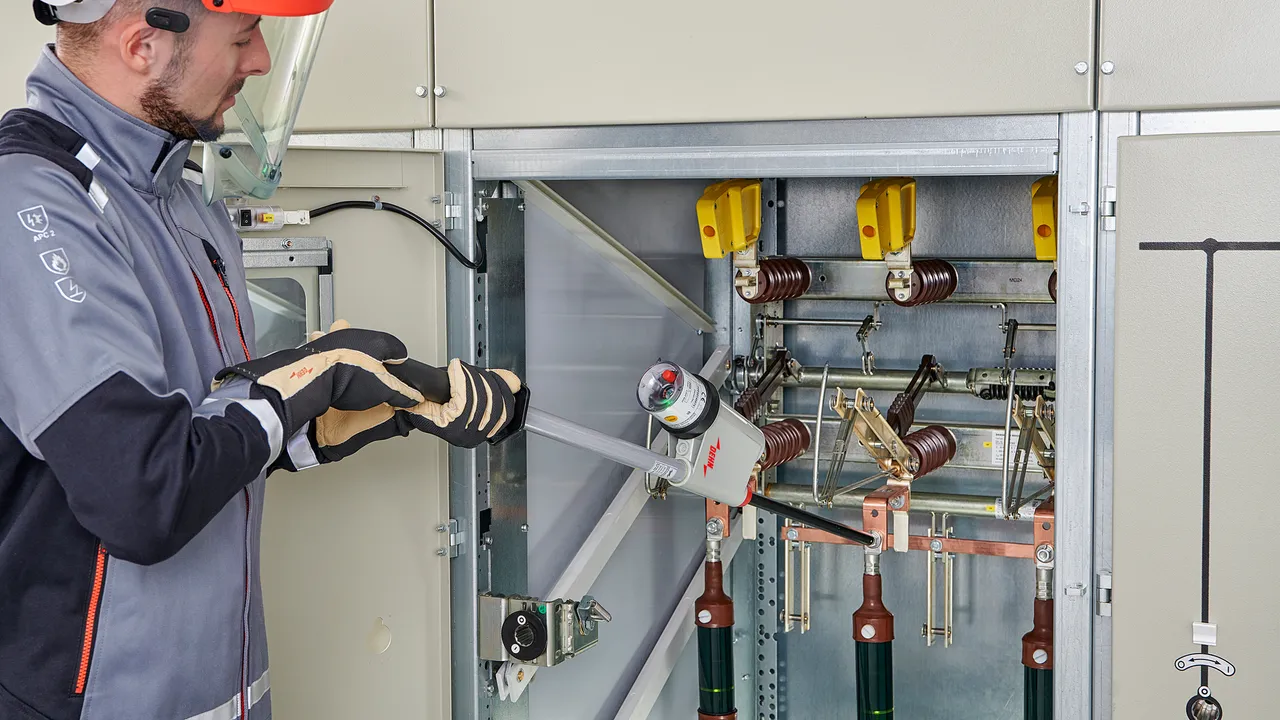

Rivelatore di tensione PHE4 media tensione

Tensioni nominali fino a 30 kV / 50 Hz, filetto M12

Art.-Nr. 783003 PHE4 3 S

Artikel 783003 wurde zum Merkzettel hinzugefügt.

Artikel 783003 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783006 PHE4 6 S

Artikel 783006 wurde zum Merkzettel hinzugefügt.

Artikel 783006 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783010 PHE4 10 S

Artikel 783010 wurde zum Merkzettel hinzugefügt.

Artikel 783010 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783020 PHE4 20 S

Artikel 783020 wurde zum Merkzettel hinzugefügt.

Artikel 783020 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783030 PHE4 30 S

Artikel 783030 wurde zum Merkzettel hinzugefügt.

Artikel 783030 wurde zum Warenkorb hinzugefügt.

Intervalli di tensione nominale fino a 36 kV / 50 Hz, filetto M12

Art.-Nr. 783013 PHE4 1 3 S

Artikel 783013 wurde zum Merkzettel hinzugefügt.

Artikel 783013 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783231 PHE4 3 10 S

Artikel 783231 wurde zum Merkzettel hinzugefügt.

Artikel 783231 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783235 PHE4 6 20 S

Artikel 783235 wurde zum Merkzettel hinzugefügt.

Artikel 783235 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783240 PHE4 10 20 S

Artikel 783240 wurde zum Merkzettel hinzugefügt.

Artikel 783240 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783250 PHE4 10 30 S

Artikel 783250 wurde zum Merkzettel hinzugefügt.

Artikel 783250 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783245 PHE4 20 36 S

Artikel 783245 wurde zum Merkzettel hinzugefügt.

Artikel 783245 wurde zum Warenkorb hinzugefügt.

Intervalli di tensione nominale fino a 36 kV / 50 Hz, commutabile, filetto M12

Art.-Nr. 783520 PHE4 U 2 20 S

Artikel 783520 wurde zum Merkzettel hinzugefügt.

Artikel 783520 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783530 PHE4 U 3 30 S

Artikel 783530 wurde zum Merkzettel hinzugefügt.

Artikel 783530 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783536 PHE4 U 6 36 S

Artikel 783536 wurde zum Merkzettel hinzugefügt.

Artikel 783536 wurde zum Warenkorb hinzugefügt.

Tensioni nominali fino a 30 kV / 50 Hz, snodo a scatti

Art.-Nr. 783103 PHE4 3 S ZK

Artikel 783103 wurde zum Merkzettel hinzugefügt.

Artikel 783103 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783106 PHE4 6 S ZK

Artikel 783106 wurde zum Merkzettel hinzugefügt.

Artikel 783106 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783110 PHE4 10 S ZK

Artikel 783110 wurde zum Merkzettel hinzugefügt.

Artikel 783110 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783120 PHE4 20 S ZK

Artikel 783120 wurde zum Merkzettel hinzugefügt.

Artikel 783120 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783130 PHE4 30 S ZK

Artikel 783130 wurde zum Merkzettel hinzugefügt.

Artikel 783130 wurde zum Warenkorb hinzugefügt.

Intervalli di tensione nominale fino a 30 kV / 50 Hz, snodo a scatti

Art.-Nr. 783141 PHE4 3 10 S ZK

Artikel 783141 wurde zum Merkzettel hinzugefügt.

Artikel 783141 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783151 PHE4 6 20 S ZK

Artikel 783151 wurde zum Merkzettel hinzugefügt.

Artikel 783151 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783161 PHE4 10 30 S ZK

Artikel 783161 wurde zum Merkzettel hinzugefügt.

Artikel 783161 wurde zum Warenkorb hinzugefügt.

Intervalli di tensione nominale fino a 36 kV / 60 Hz, filetto M12

Art.-Nr. 783332 PHE4 3 10 S 60

Artikel 783332 wurde zum Merkzettel hinzugefügt.

Artikel 783332 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783335 PHE4 6 20 S 60

Artikel 783335 wurde zum Merkzettel hinzugefügt.

Artikel 783335 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 783345 PHE4 10 30 S 60
