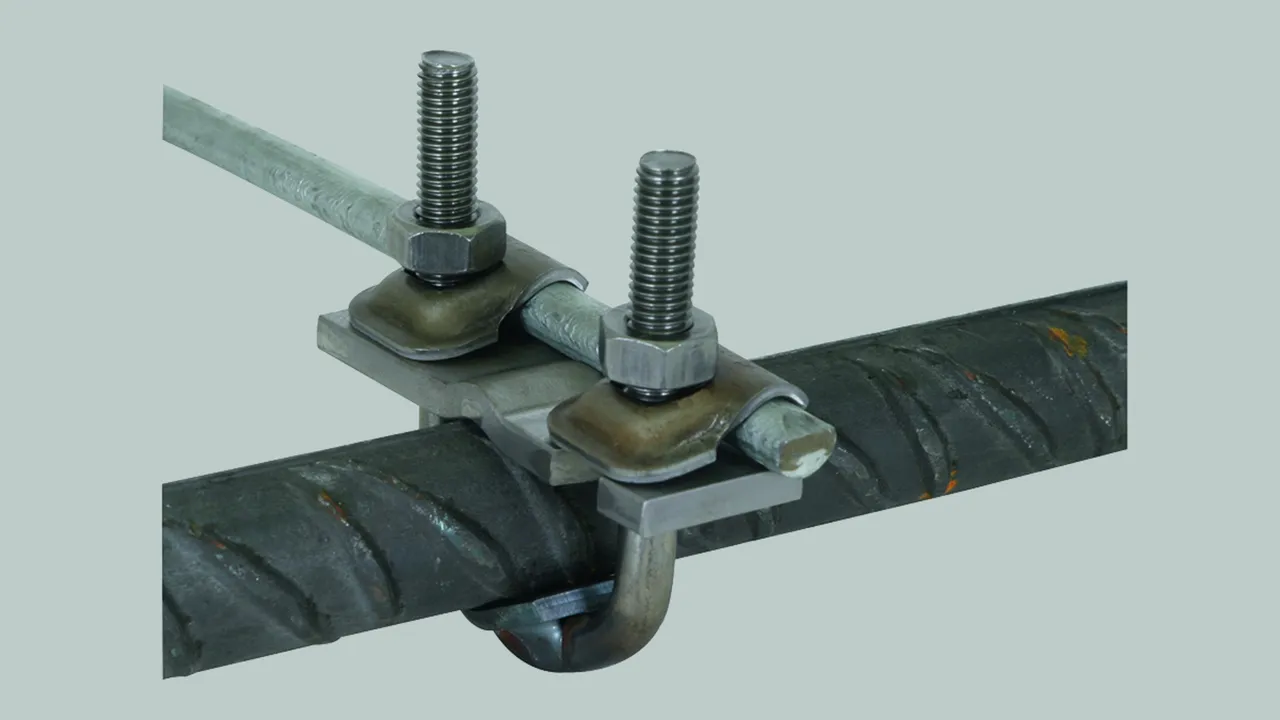

Verbindungsklemmen für Erdungsfestpunkte und Bewehrung
:quality(98)/www.elvatec.ch/store/f/50941841/HDVORSCHAU/308046_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/50941841/HDVORSCHAU/308046_16-9.jpg)
Für Rundleiter oder für Erdungsfestpunkte mit gleichzeitiger Befestigung in der Schalung.
Anordnung:
(II) = parallel
(+) = kreuz
Art.-Nr. 308035 VK 6.22 FL40 KB6.10 BSB STBL
GTIN 4013364123472, Zolltarifnr. (EU): 85359000, Bruttogewicht: 169.60 g, VPE: 25.00 Stk.
:quality(98)/www.elvatec.ch/store/f/50941853/HDVORSCHAU/308035.jpg)
:quality(98)/www.elvatec.ch/store/f/50941853/HDVORSCHAU/308035.jpg)
:quality(98)/www.elvatec.ch/store/f/50941854/HDVORSCHAU/308035m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/50941854/HDVORSCHAU/308035m_D.jpg)
Technische Daten
| Werkstoff | St/blank |
| Klemmbereich Rd / Rd | (+/II) 6-22 / 6-10 mm |
| Klemmbereich Rd / Fl | (+) 6-22 / 40 mm |
| Schraube | di M10 x 60 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 1,0 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
Art.-Nr. 308046 BVK 16.48 FL40 KB6.10 BSB STBL
GTIN 4013364124462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 292.40 g, VPE: 25.00 Stk.
:quality(98)/www.elvatec.ch/store/f/50941866/HDVORSCHAU/308046_1.jpg)
:quality(98)/www.elvatec.ch/store/f/50941866/HDVORSCHAU/308046_1.jpg)
:quality(98)/www.elvatec.ch/store/f/50941867/HDVORSCHAU/308046m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/50941867/HDVORSCHAU/308046m_D.jpg)
Technische Daten
| Werkstoff | St/blank |
| Klemmbereich Rd / Rd | (+/II) 16-48 / 6-10 mm |
| Klemmbereich Rd / Fl | (II) 16-48 / 30-40 mm |
| Schraube | Bügelschraube M10 x 48 mm |
| Normenbezug | DIN EN 62561-1 |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 9,9 kA |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
