Punti fissi di terra elvatec

Punti fissi di terra per la connessione all'armatura o al conduttore piatto di terra.

Weiterführende Informationen

Verwandte Themen

Con astina

1 Produkt

Art.-Nr. 041401

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm
Dimensioni astina di collegamento (Ø / lunghezza)	10 / 180 mm
Lunghezza minima viti M10	35 mm (lunghezza filetto 40 mm)
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,5 kA

Artikel 041401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con astina e morsetto a croce

1 Produkt

Art.-Nr. 041404

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm
Dimensioni astina di collegamento (Ø / lunghezza)	10 / 180 mm
Lunghezza minima viti M10	35 mm (lunghezza filetto 40 mm)
Materiale morsetto	Fe/tZn
Serraggio morsetto Rd / Rd	8-10 / 8-10 mm
Serraggio morsetto Rd / Pt	8-10 / 30 mm
Serraggio morsetto Pt / Pt	30 / 30 mm
Dimensioni morsetto	60 x 60 mm
Spessore materiale morsetto	3 mm
Vite morsetto	di M8 x 25 mm

Artikel 041404 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041404 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

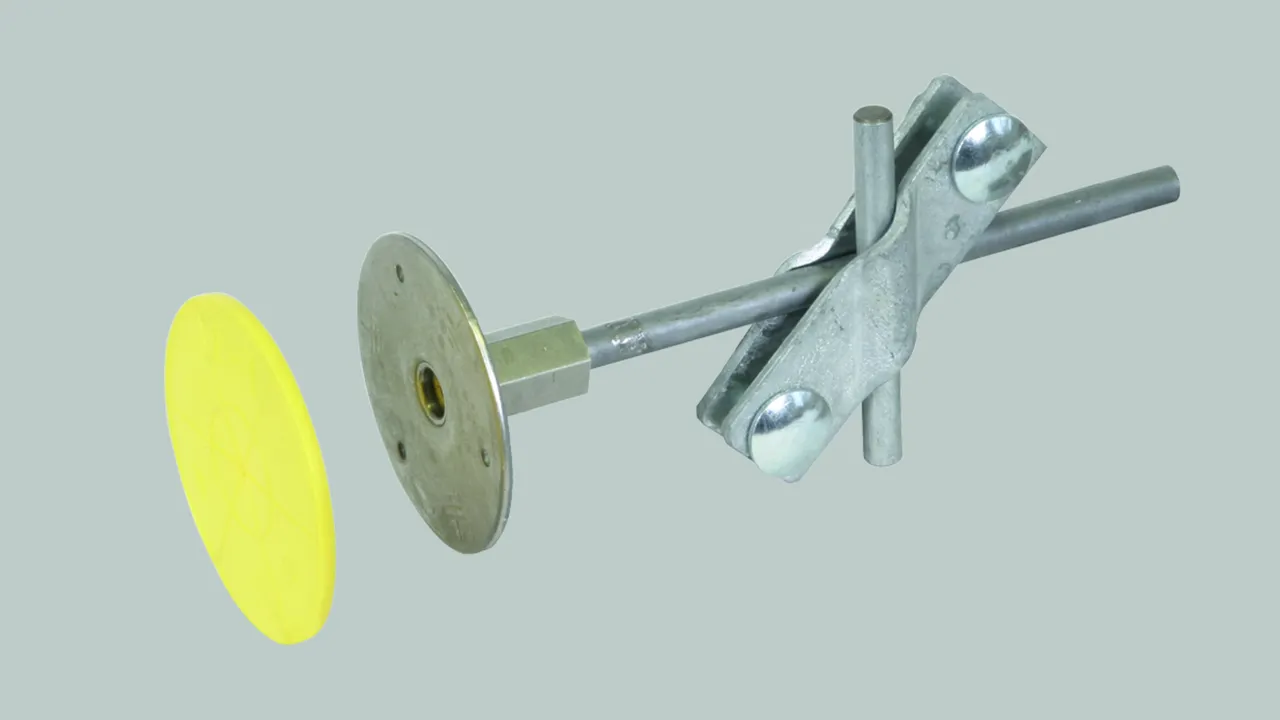

Con astina e morsetto SV

1 Produkt

Art.-Nr. 041402

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm
Dimensioni astina di collegamento (Ø / lunghezza)	10 / 180 mm
Lunghezza minima viti M10	35 mm (lunghezza filetto 40 mm)
Materiale morsetto	Fe/tZn
Serraggio morsetto Rd / Rd	7-10 / 7-10 mm
Serraggio morsetto Rd / Pt	7-10 / 30-40 mm
Serraggio morsetto Pt / Pt	30-40 / 30-40 mm
Dimensioni morsetto	108 x 30 mm
Spessore materiale morsetto	4 mm
Vite morsetto	e M10 x 30 mm

Artikel 041402 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041402 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con astina e connettore a cuneo

1 Produkt

Art.-Nr. 041408

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm

Artikel 041408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Senza astina, avvitato con cavo a "T"

2 Produkte

Art.-Nr. 041417

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Collegamento piastra Ø	80 mm
Lunghezza cavo	1000 mm

Artikel 041417 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041417 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 041418

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Collegamento piastra Ø	80 mm
Lunghezza cavo	2500 mm

Artikel 041418 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041418 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Senza astina, con morsetto MV

1 Produkt

Art.-Nr. 041403

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Collegamento piastra Ø	80 mm

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Collegamento piastra Ø	80 mm
Lunghezza minima viti M10	35 mm (lunghezza filetto 40 mm)
Materiale morsetto	Fe/tZn
Serraggio morsetto	Rd 8-10 mm
Dimensioni morsetto	40 x 40 mm
Spessore materiale morsetto	2,5 mm
Vite morsetto	di M10 x 35 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,3 kA

Artikel 041403 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041403 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Senza astina, con connettore parallelo e tondo in rame

costituito da:
– 1 punto fisso di terra con morsetto MV
– 1 filo Cu rd 8 mm, lunghezza 0,6 m
– 2 Connettore parallelo (art. n. 306 121)

1 Produkt

Art.-Nr. 041403/S1

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Collegamento piastra Ø	80 mm

Artikel 041403/S1 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041403/S1 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Senza astina, con morsetto di collegamento per piatto – 40 mm

1 Produkt

Art.-Nr. 041407

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Collegamento piastra Ø	80 mm

Artikel 041407 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041407 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con astina di collegamento e morsetto a cavallotto a compressione

1 Produkt

Art.-Nr. 041431

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm
Dimensioni astina di collegamento (Ø / lunghezza)	10 / 180 mm
Lunghezza minima viti M10	35 mm (lunghezza filetto 40 mm)
Materiale morsetto	Fe/non zincato
Serraggio morsetto Rd / Rd	(+/II) 6-20 / 8-10 mm
Serraggio morsetto Rd / Pt	(+/II) 6-20 / 30 x 3-4 mm
Serraggio morsetto Pt / Pt	(+/II) 30 x 3-4 / 30 x 3-4 mm
Dimensioni morsetto	60 x 60 mm
Spessore materiale morsetto	3 mm
Vite morsetto	di M10 x 35 mm

Artikel 041431 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041431 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con astina di collegamento e morsetto Maxi MV

1 Produkt

Art.-Nr. 041440

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm

Filetto di connessione	M10
Materiale piastra	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Materiale astina collegamento	Fe/tZn
Collegamento piastra Ø	80 mm
Dimensioni astina di collegamento (Ø / lunghezza)	10 / 180 mm
Lunghezza minima viti M10	35 mm (lunghezza filetto 40 mm)
Materiale morsetto	Fe/non zincato
Serraggio morsetto Rd / Rd	(+/II) 8-16 / 15-25 mm
Dimensioni morsetto	75 x 75 mm
Spessore materiale morsetto	3 mm
Vite morsetto	di M12 x 65 mm

Artikel 041440 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 041440 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
