Aste di captazione telescopiche

Per il fissaggio p.es. su pareti oppure altre costruzioni.

Le aste di captazione sono dimensionate secondo l’Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA).

Il fissaggio avviene p.es. ad una parete tramite l’art. n. 105 342 ed a tubi tramite l’art. n. 105 354.

Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.

Altezza 1,5-5,2 m

1 Produkt

Art.-Nr. 105185 FS T D40 1500 5200 AL

GTIN 4013364481411, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.19 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105185.stp

      Sie müssen angemeldet sein um 105185.stp herunterzuladen.

      Login
    • 105185.igs

      Sie müssen angemeldet sein um 105185.igs herunterzuladen.

      Login
    • 105185.jt

      Sie müssen angemeldet sein um 105185.jt herunterzuladen.

      Login
    • 105185.dwg

      Sie müssen angemeldet sein um 105185.dwg herunterzuladen.

      Login
    • 105185m_D.dxf

      Sie müssen angemeldet sein um 105185m_D.dxf herunterzuladen.

      Login

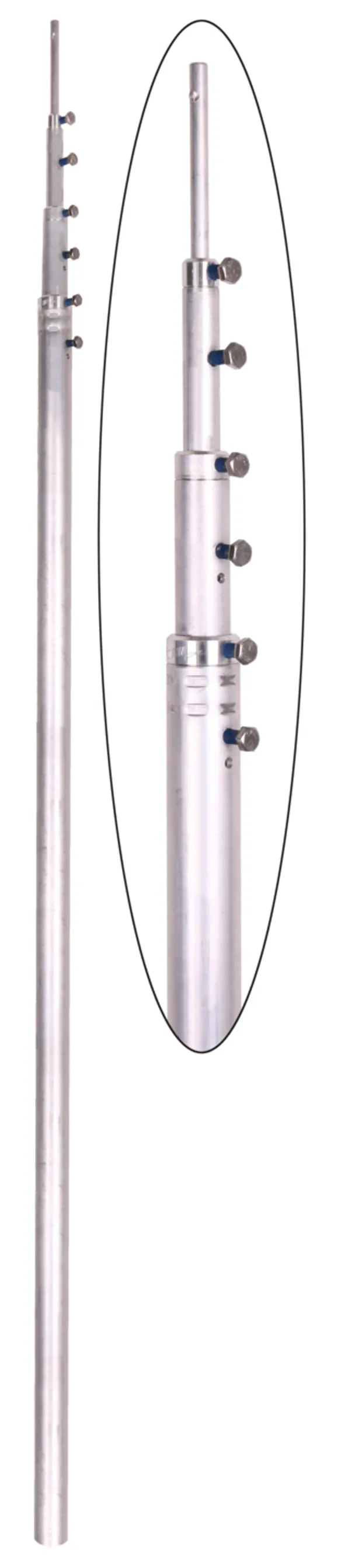

Asta di captazione telescopica in alluminio
Diametro da 10 mm a 40 mm
Estensibile da 1,5 m a 5,2 m
Composta da 4 segmenti
Lunghezza libera max dell’asta di captazione da 3,7 m a 4,2 m
con fissaggio, p. es., a pareti o
ad altre strutture. Le aste di captazione sono dimensionate secondo
l’Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA)
per una velocità max delle raffiche di vento da
149 km/h a 190 km/h
a seconda dell’estensione della punta di captazione
Per il fissaggio, ad es., a una parete con
l’art. n. 105 342 e a tubi con l’art. n. 105 354
Lunghezza totale: 5200 mm
Lunghezza libera max con asta di captazione: 4200 mm
Lunghezza di serraggio: 500 mm e 1000 mm
Numero di fissaggi: 2
Materiale dell’asta di captazione: Al

Fabbricato: DEHN
Tipo: FS T D40 1500 5200 AL
Art.: 105185
o similare.



Technische Daten

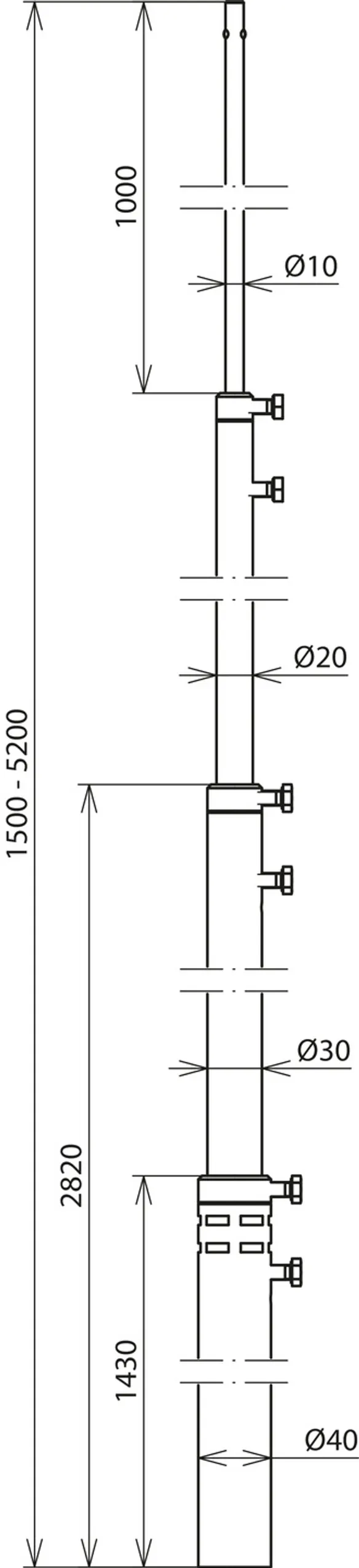

Lunghezza totale 5200 mm
Punta di captazione (Ø lunghezza) 10-1000 mm
Palo di captazione (Ø lunghezza) 40/30/20-4200 mm
Lunghezza di trasporto 1650 mm
Componenti del palo 4
Base del palo Ø 40 mm
Lunghezza libera max con asta di captazione 4200 mm
Lunghezza di serraggio 500 mm e 1000 mm
Numero di fissaggi 2
Materiale dell’asta di captazione Al
Riferimento normativo DIN EN 62561-(1+2)

Artikel 105185 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105185 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Altezza 1,6-6,5 m

1 Produkt

Art.-Nr. 105186 FS T D50 1600 6500 AL

GTIN 4013364481435, Zolltarifnr. (EU): 85389099, Bruttogewicht: 6.39 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105186.stp

      Sie müssen angemeldet sein um 105186.stp herunterzuladen.

      Login
    • 105186.igs

      Sie müssen angemeldet sein um 105186.igs herunterzuladen.

      Login
    • 105186.jt

      Sie müssen angemeldet sein um 105186.jt herunterzuladen.

      Login
    • 105186.dwg

      Sie müssen angemeldet sein um 105186.dwg herunterzuladen.

      Login
    • 105186m_D.dxf

      Sie müssen angemeldet sein um 105186m_D.dxf herunterzuladen.

      Login

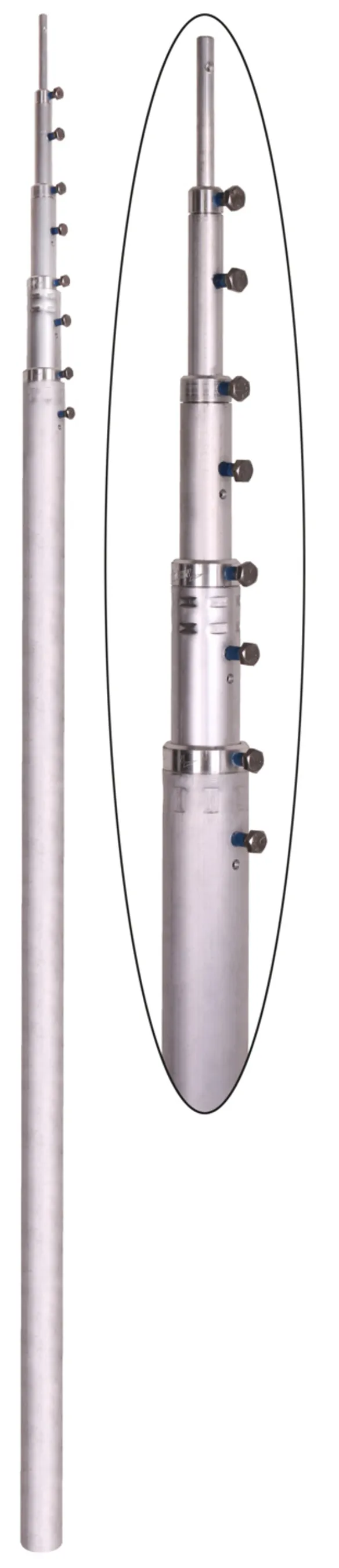

Asta di captazione telescopica in alluminio
Diametro da 10 mm a 50 mm
Estensibile da 1,6 m a 6,5 m
Composta da 5 segmenti
Lunghezza libera max dell’asta di captazione da 4,5 m a 5,2 m
con fissaggio, p. es., a pareti o
ad altre strutture. Le aste di captazione sono dimensionate secondo
l’Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA)
per una velocità max delle raffiche di vento da
149 km/h a 189 km/h
a seconda dell’estensione della punta di captazione
Per il fissaggio, ad es., a una parete con
l’art. n. 105 342 e a tubi con l’art. n. 105 354
Lunghezza totale: 6500 mm
Lunghezza libera max con asta di captazione: 5200 mm
Lunghezza di serraggio: 1000 mm e 1300 mm
Numero di fissaggi: 2-3
Materiale dell’asta di captazione: Al

Fabbricato: DEHN
Tipo: FS T D50 1600 6500 AL
Art.: 105186
o similare.



Technische Daten

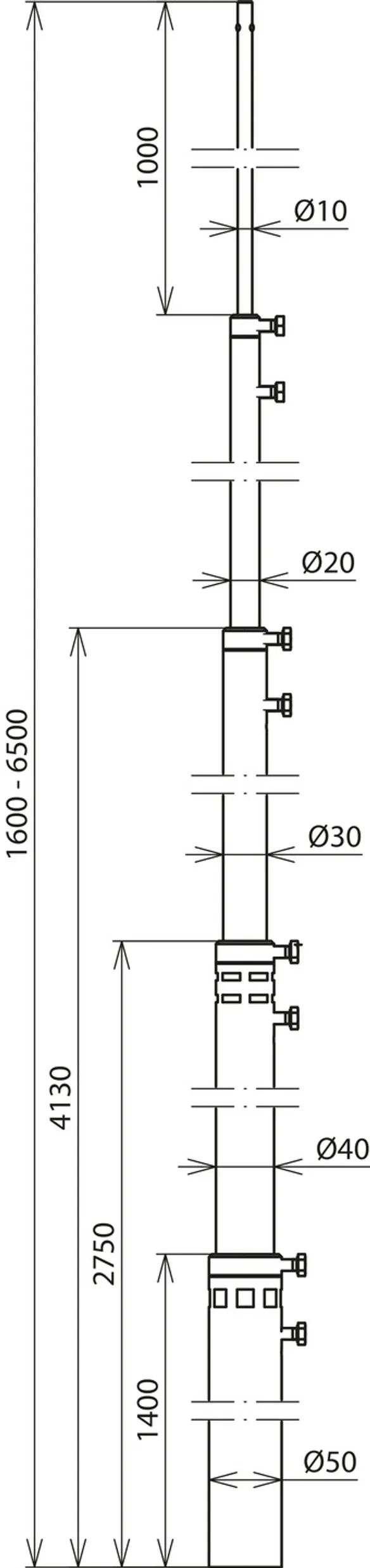

Lunghezza totale 6500 mm
Punta di captazione (Ø lunghezza) 10-1000 mm
Palo di captazione (Ø lunghezza) 50/40/30/20-5500 mm
Lunghezza di trasporto 1650 mm
Componenti del palo 5
Base del palo Ø 50 mm
Lunghezza libera max con asta di captazione 5200 mm
Lunghezza di serraggio 1000 mm e 1300 mm
Numero di fissaggi 2-3
Materiale dell’asta di captazione Al
Riferimento normativo DIN EN 62561-(1+2)

Artikel 105186 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105186 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Altezza 1,8-8 m

1 Produkt

Art.-Nr. 105188 FS T D60 1800 8000 AL

GTIN 4013364481442, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.35 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105188.stp

      Sie müssen angemeldet sein um 105188.stp herunterzuladen.

      Login
    • 105188.igs

      Sie müssen angemeldet sein um 105188.igs herunterzuladen.

      Login
    • 105188.jt

      Sie müssen angemeldet sein um 105188.jt herunterzuladen.

      Login
    • 105188.dwg

      Sie müssen angemeldet sein um 105188.dwg herunterzuladen.

      Login
    • 105188m_D.dxf

      Sie müssen angemeldet sein um 105188m_D.dxf herunterzuladen.

      Login

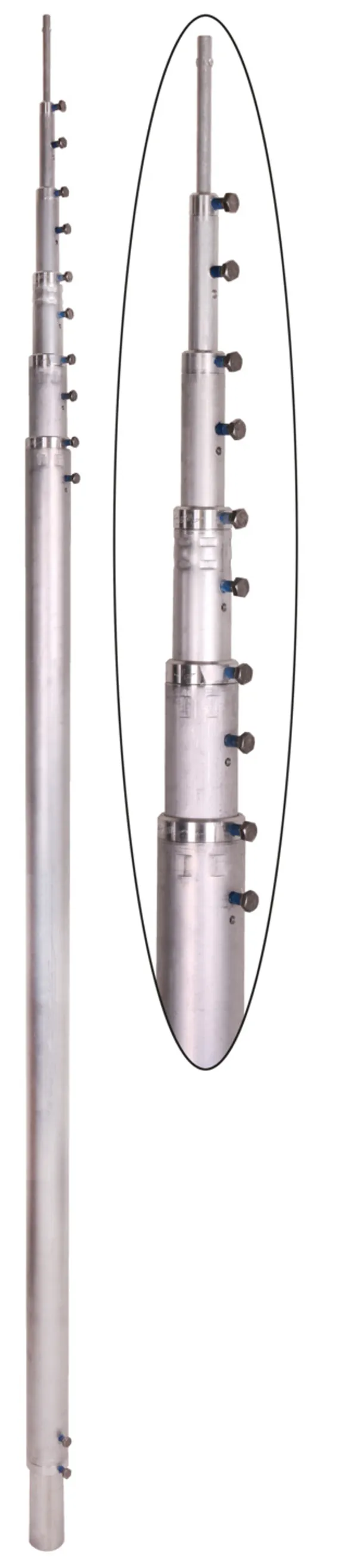

Asta di captazione telescopica in alluminio
Diametro da 10 mm a 60 mm
Estensibile da 1,8 m a 8,0 m
Composta da 6 segmenti
con riduzione a D 50 mm
Lunghezza libera max dell’asta di captazione da 5,3 m a 6,3 m
con fissaggio, p. es., a pareti o
ad altre strutture. Le aste di captazione sono dimensionate secondo
l’Eurocodice 1 (UNI EN 1991-1-4 + UNI EN 1991-1-4/NA)
per una velocità max delle raffiche di vento da
153 km/h a 176 km/h
a seconda dell’estensione della punta di captazione
Per il fissaggio, ad es., a una parete con
l’art. n. 105 342 e a tubi con l’art. n. 105 354
Lunghezza totale: 8000 mm
Lunghezza libera max con asta di captazione: 6300 mm
Lunghezza di serraggio: 1700 mm
Numero di fissaggi: 3
Materiale dell’asta di captazione: Al

Fabbricato: DEHN
Tipo: FS T D60 1800 8000 AL
Art.: 105188
o similare.



Technische Daten

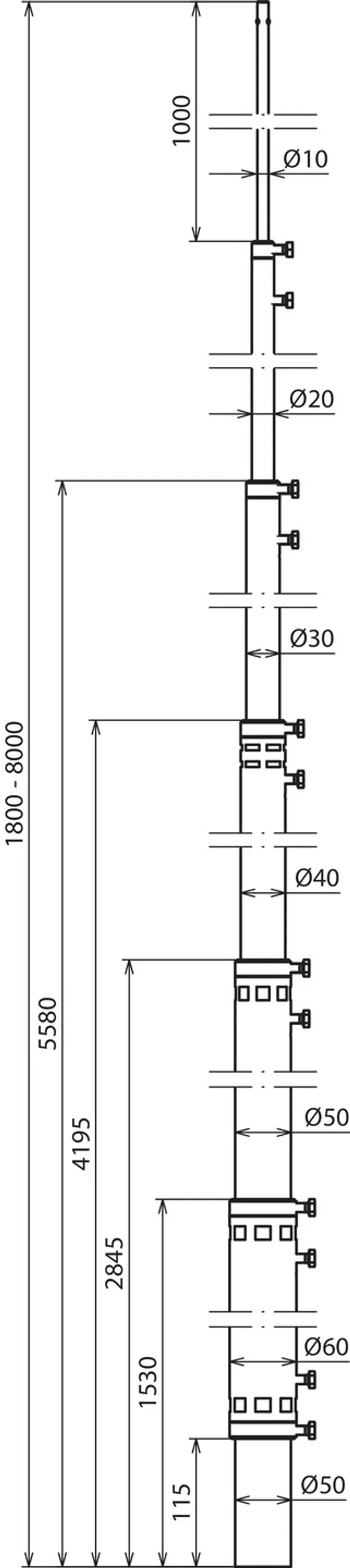

Lunghezza totale 8000 mm
Punta di captazione (Ø lunghezza) 10-1000 mm
Palo di captazione (Ø lunghezza) 50/60/50/40/30/20-7000 mm
Lunghezza di trasporto 1850 mm
Componenti del palo 6
Base del palo Ø 60 mm
Lunghezza libera max con asta di captazione 6300 mm
Lunghezza di serraggio 1700 mm
Numero di fissaggi 3
Materiale dell’asta di captazione Al
Riferimento normativo DIN EN 62561-(1+2)

Artikel 105188 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105188 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
