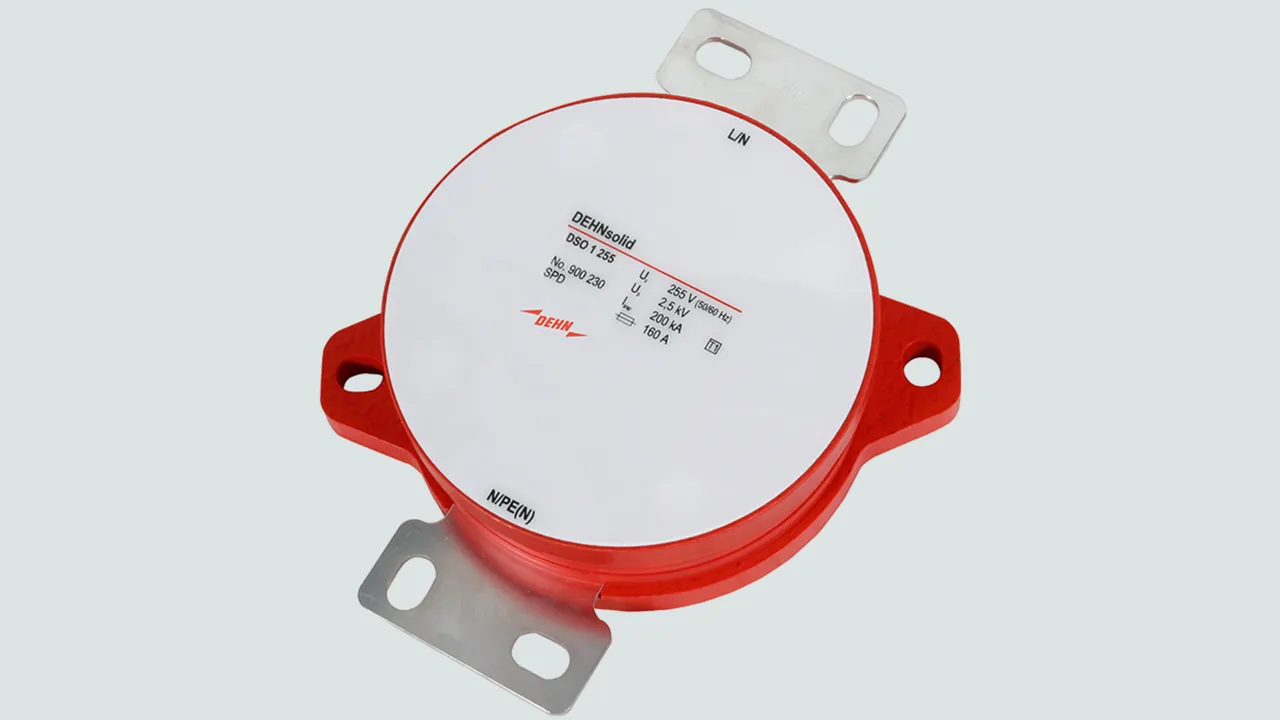

DEHNsolid

  • Scaricatore coordinato spinterometrico, per corrente di fulmine
  • Elevatissima capacità di scarica di corrente di fulmine fino a 200 kA (10/350 µs)
  • Basso livello di protezione UP ≤ 2,5 kV
  • Forma costruttiva molto robusta per montaggio su barre di distribuzione o su base di montaggio

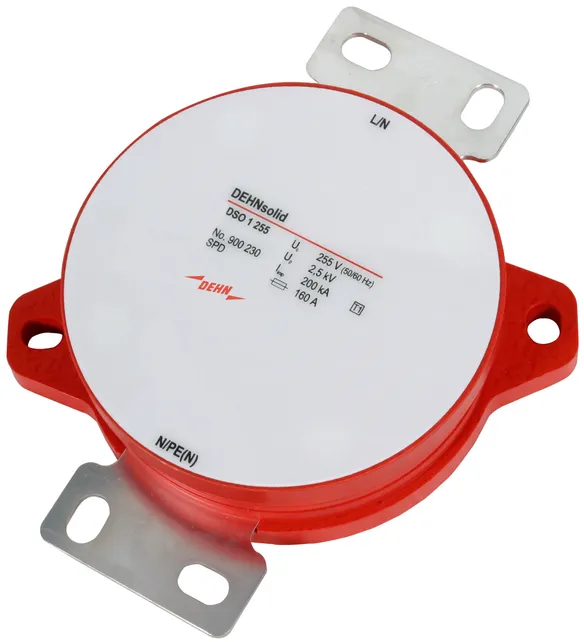

DEHNsolid 1 255

Scaricatore coordinato per corrente di fulmine, unipolare, per l'impiego in sistemi 230 / 400 V, per barre di distribuzione o base di montaggio.

1 Produkt

Art.-Nr. 900230 DSO 1 255

GTIN 4013364153783, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1.67 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900230.stp

      Sie müssen angemeldet sein um 900230.stp herunterzuladen.

      Login
    • 900230.igs

      Sie müssen angemeldet sein um 900230.igs herunterzuladen.

      Login
    • 900230.jt

      Sie müssen angemeldet sein um 900230.jt herunterzuladen.

      Login
    • 900230.dwg

      Sie müssen angemeldet sein um 900230.dwg herunterzuladen.

      Login
    • 900230m_D.dxf

      Sie müssen angemeldet sein um 900230m_D.dxf herunterzuladen.

      Login
    • DEHN.900230.edz

      Sie müssen angemeldet sein um DEHN.900230.edz herunterzuladen.

      Login
    • DEHN.900230.wspak

      Sie müssen angemeldet sein um DEHN.900230.wspak herunterzuladen.

      Login
Scaricatore coordinato per corrente di fulmine DEHNsolid 1 255
Scaricatore coordinato per corrente di fulmine, unipolare,
per l'impiego in sistemi 230 / 400 V, per barre di
distribuzione o base di montaggio
SPD Tipo 1 secondo EN 61643-11 / ... IEC 61643-11
Forma costruttiva molto robusta per montaggio su barre
di distribuzione o su base di montaggio
Tensione continuativa massima: 255 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 200 kA
Capacità di estinzione corrente susseguente di rete: 3 kAeff
Dimensioni: 200 x 186 x 52 mm

Fabbricato: DEHN
Tipo: DSO 1 255
Art.: 900230
o similare.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

Classificazione secondo la norma EN 61643-11 / IEC 61643-11 Tipo 1 / Classe I
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 200 kA
Livello di protezione (UP ) ≤ 2,5 kV
Protezione max di sovracorrente lato rete 160 A gG
