BLITZDUCTOR VT

Protezione economica per linee di segnale a più fili
Esecuzioni specifiche per varie interfacce, p.es. RS 485 o applicazioni nelle telecomunicazioni

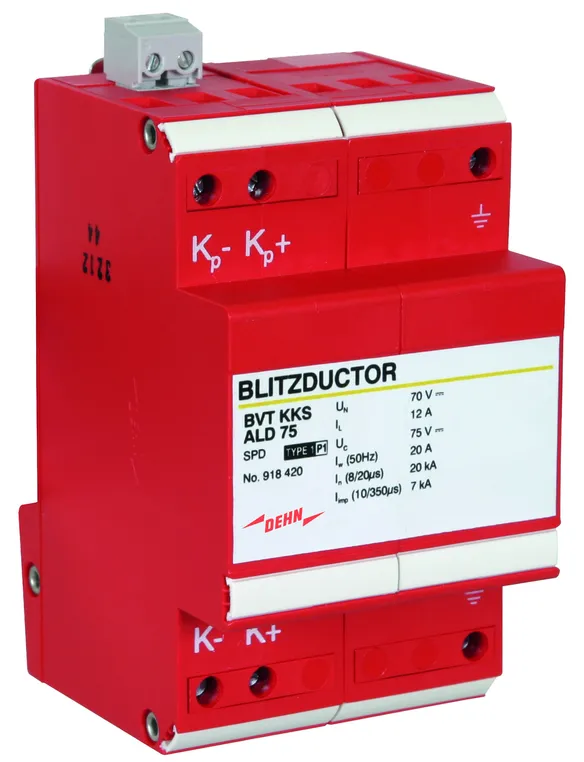

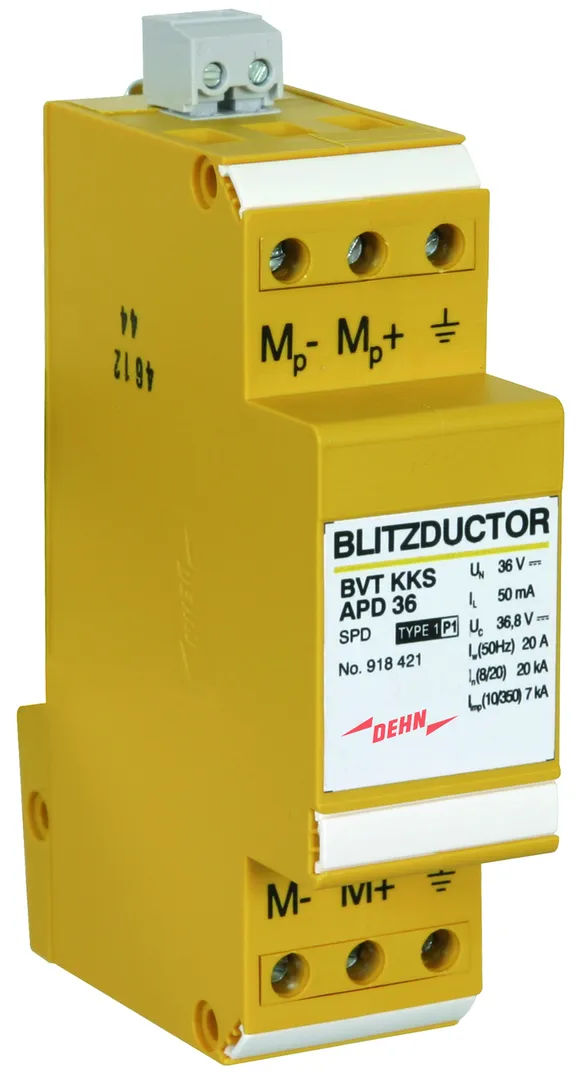

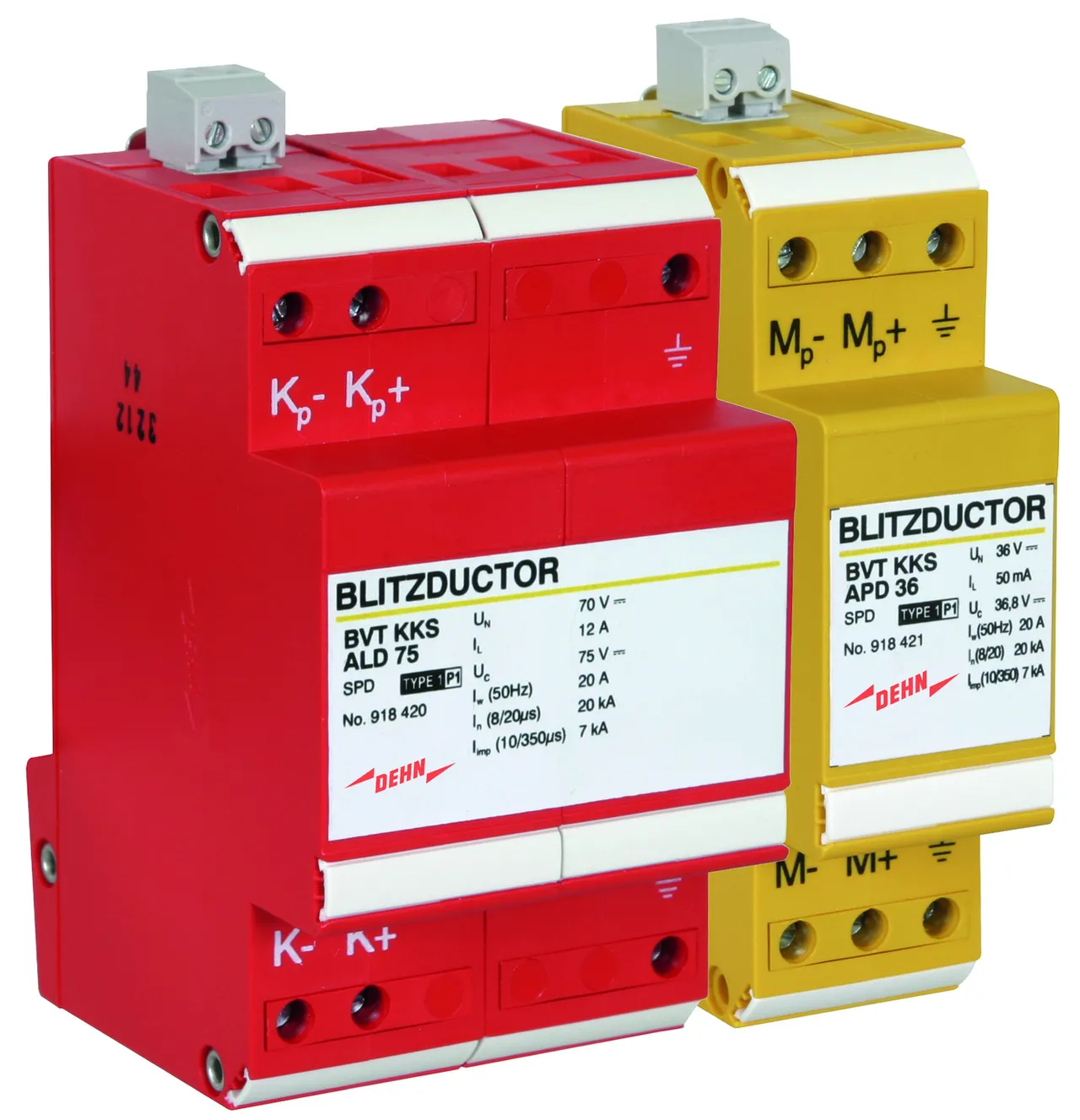

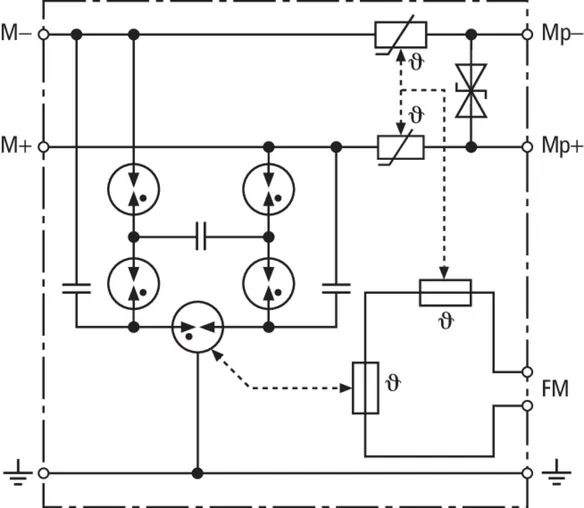

Esecuzione per l'alimentazione DC e protezione catodica da corrosione

Details

Varianti di custodie BVT con una dimensione di 1,5 unità e connessione RJ:
BVT TC1 per la protezione di interfacce di telecomunicazione.

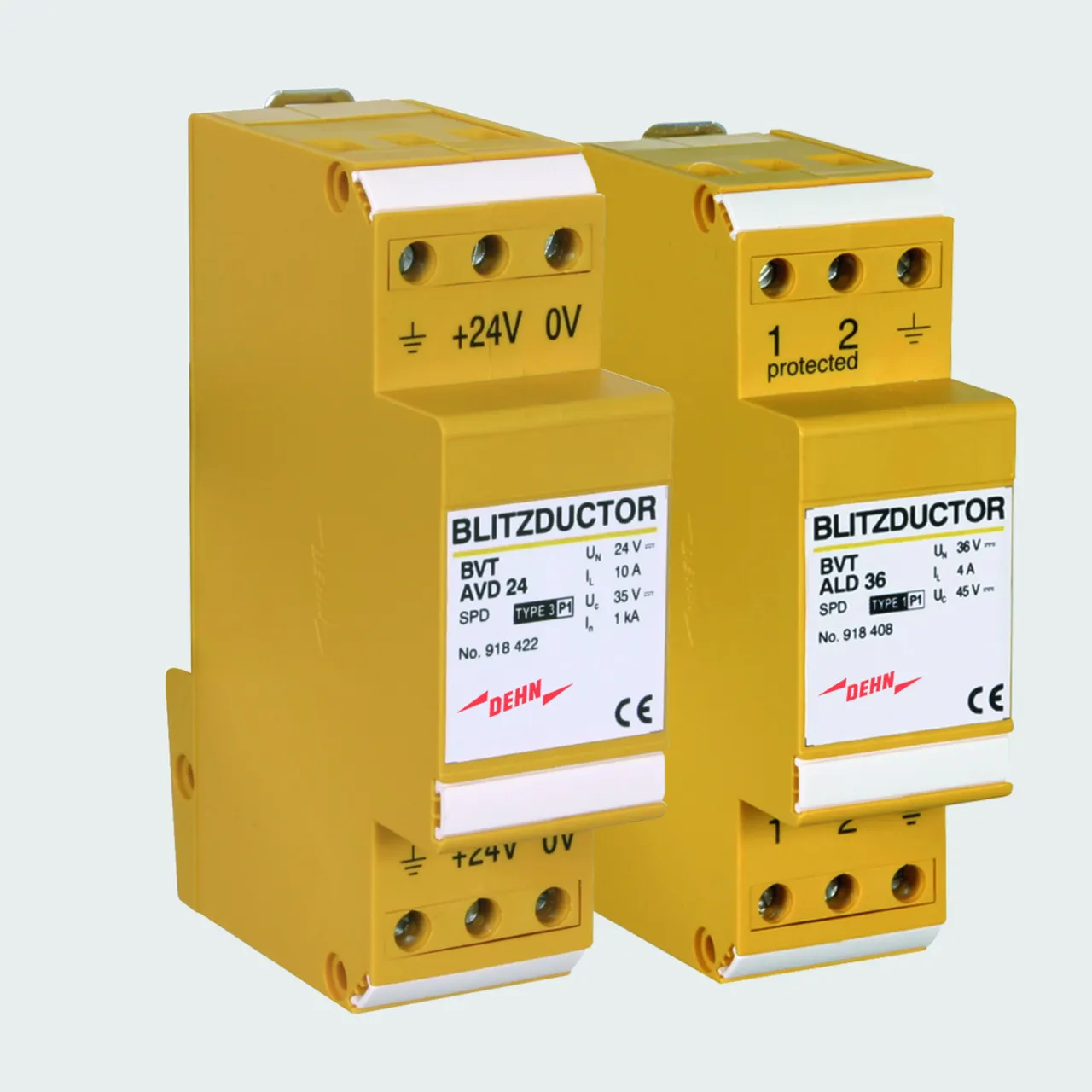

lorem ipsum — Varianti di custodie BVT con una dimensione di 1,5 unità e connessione RJ:
BVT TC1 per la protezione di interfacce di telecomunicazione.

Varianti custodie BVT con una dimensione di 1,5 unità e morsetti a vite: BVT AVD/ALD: 2 fili protetti per alimentazione DC

Varianti custodie BVT con una dimensione di 3 unità e morsetti a vite:
BVT RS485 per la protezione delle interfacce RS485 / RS422.

Varianti dispositivi BVT per la protezione di impianti attivi per l'anticorrosione.

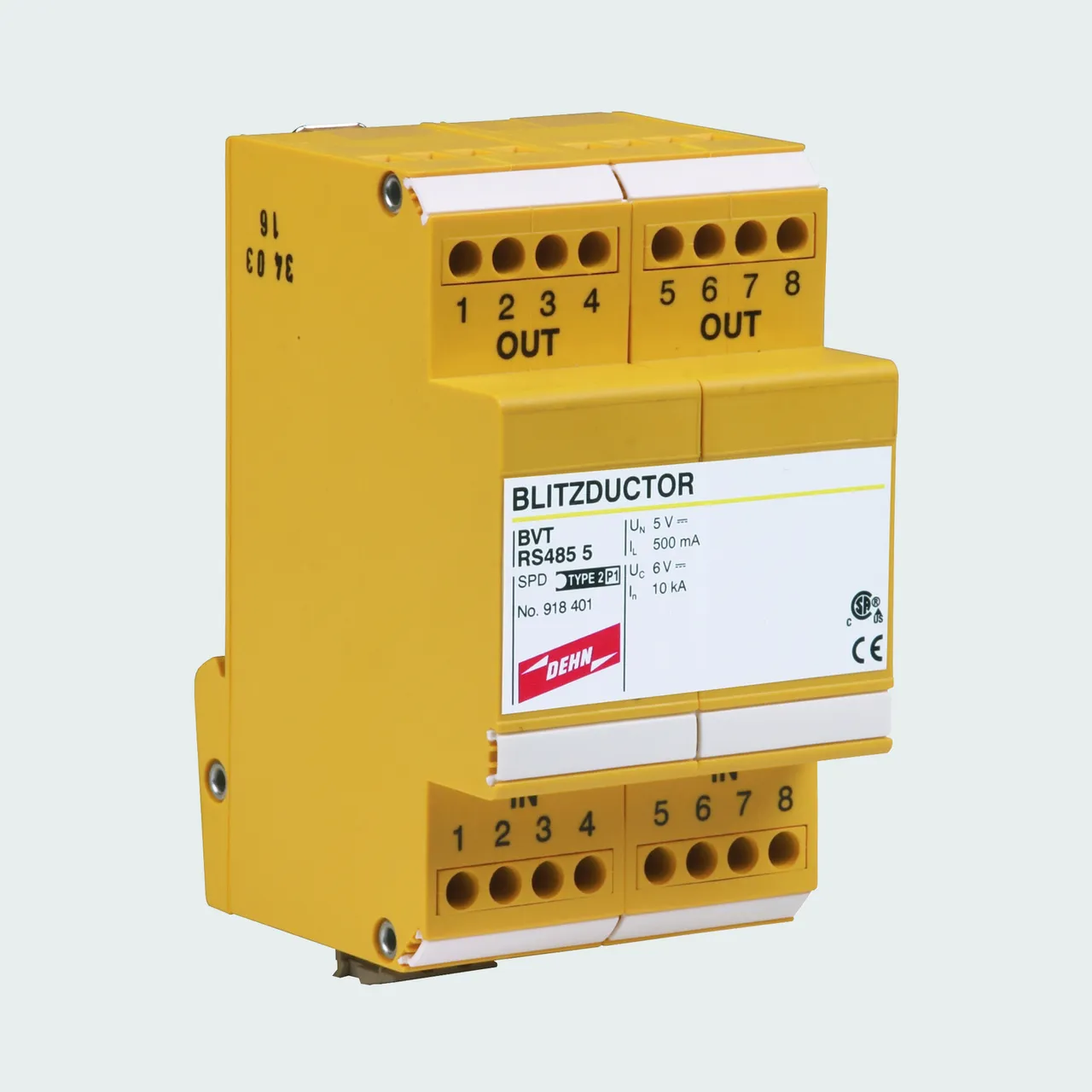

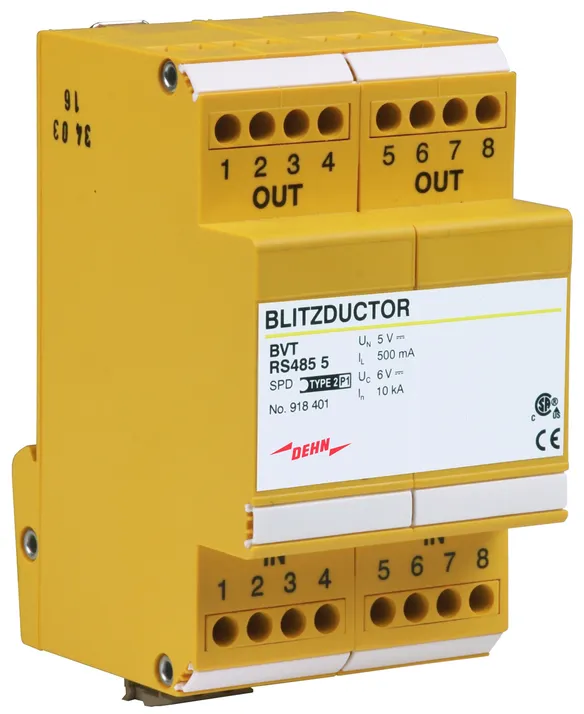

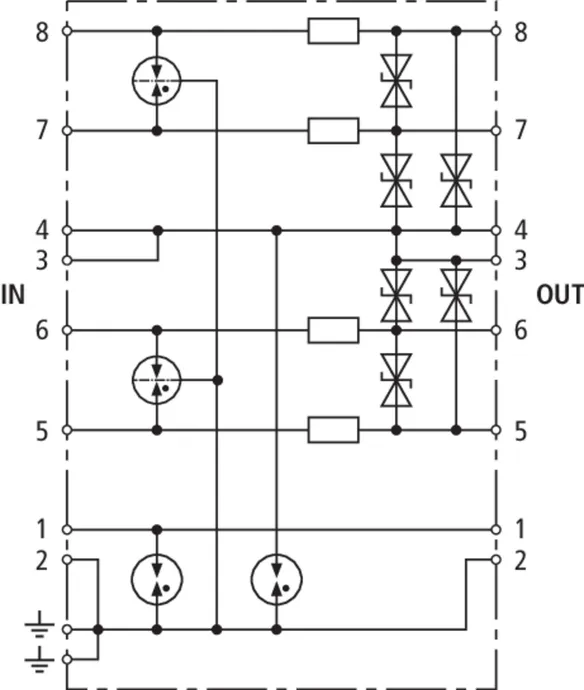

BVT RS485

Limitatore per tante applicazioni, p.es. per interfacce simmetriche a 4 fili, tipo RS 485/422 oppure anche sonde di temperatura. A scelta possibilità della messa a terra dello schermo in modo diretto oppure indiretto e collegamento di un signal ground (SG).

1 Produkt

Art.-Nr. 918401 BVT RS485 5

GTIN 4013364074224, Zolltarifnr. (EU): 85363010, Bruttogewicht: 199.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione BLITZDUCTOR BVT RS485
Limitatore di sovratensione Tipo 2 / P1, p.es. per interfacce simmetriche a 4 fili, tipo RS 485/422 oppure anche sonde di temperatura
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21

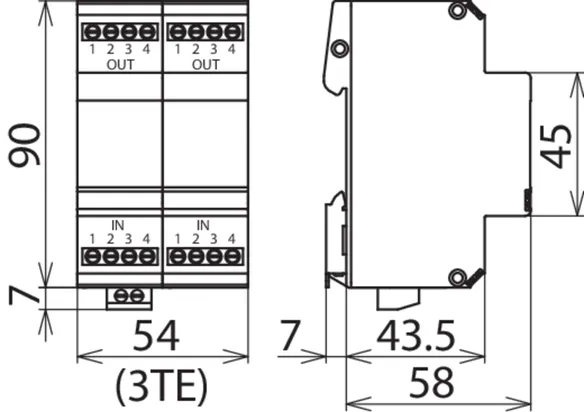

Dimensioni 3 unità
Tensione nominale dc: 5 V
Tensione massima continuativa DC: 6 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: BVT RS485 5
Art.: 918401
o similare.

Zertifikate

Technische Daten

Classe SPD	Q
Tensione massima continuativa DC (U_C )	6 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,8 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	1,7 MHz
Omologazioni	CSA

Classe SPD	Q
Tensione nominale dc (U_N )	5 V
Tensione massima continuativa DC (U_C )	6 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,8 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 20 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 700 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 8,5 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	1,7 MHz
Capacità filo-filo (C)	≤ 5 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	vite / vite
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-2,5 mm²
Coppia di serraggio (morsetti di collegamento)	0,5 Nm
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA

Artikel 918401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

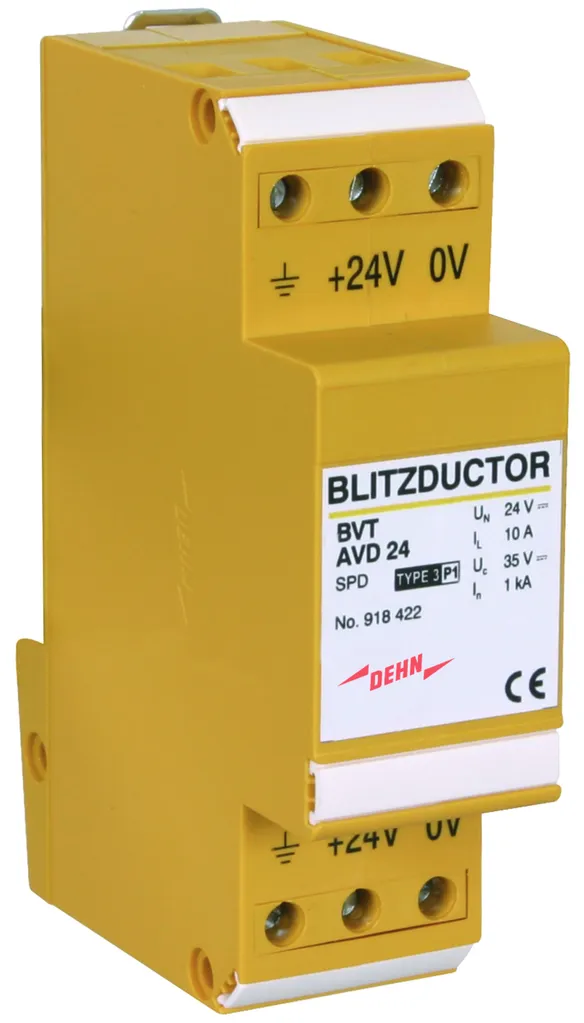

BVT AVD

Limitatore di sovratensione con livello di protezione incrementato per protezione EMC di componenti elettroniche con approvvigionamento in tensione continua. Concepito in modo ideale su PLC della Siemens. Poiché si impiega un diodo unipolare, si deve rispettare la polarità della tensione di esercizio.

1 Produkt

Art.-Nr. 918422 BVT AVD 24

GTIN 4013364149267, Zolltarifnr. (EU): 85363010, Bruttogewicht: 109.10 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

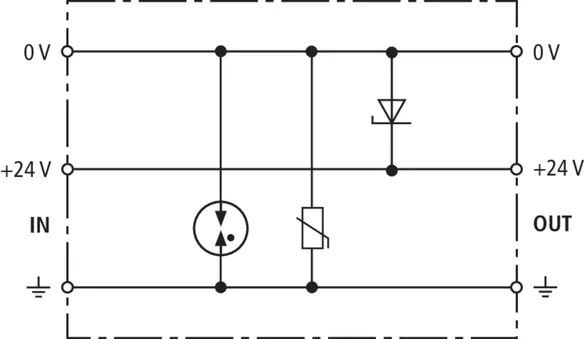

Limitatore di sovratensione BLITZDUCTOR BVT AVD
Limitatore di sovratensione Tipo 3 / P1, con livello di protezione incrementato per protezione EMC di componenti elettroniche con approvvigionamento in tensione continua. Concepito in modo ideale su PLC della Siemens.
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Dimensioni 1,5 unità
Tensione nominale dc: 24 V
Tensione massima continuativa DC: 35 V
Corrente nominale con 80 °C: 10 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 2 kA

Fabbricato: DEHN
Tipo: BVT AVD 24
Art.: 918422
o similare.

Zertifikate

Technische Daten

Classe SPD	W
Tensione massima continuativa DC (U_C )	35 V
Corrente nominale con 80 °C (I_L )	10 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	2 kA

Classe SPD	W
Tensione nominale dc (U_N )	24 V
Tensione massima continuativa DC (U_C )	35 V
Corrente nominale con 80 °C (I_L )	10 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	2 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 70 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 500 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 450 V
Capacità filo-filo (C)	≤ 7 nF
Frequenza limite filo-PG (C)	≤ 1,5 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	vite / vite
Sezione di collegamento rigido	0,5-6,0 mm²
Sezione di collegamento flessibile	0,5-4,0 mm²
Coppia di serraggio (morsetti di collegamento)	0,8 Nm
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 918422 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918422 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

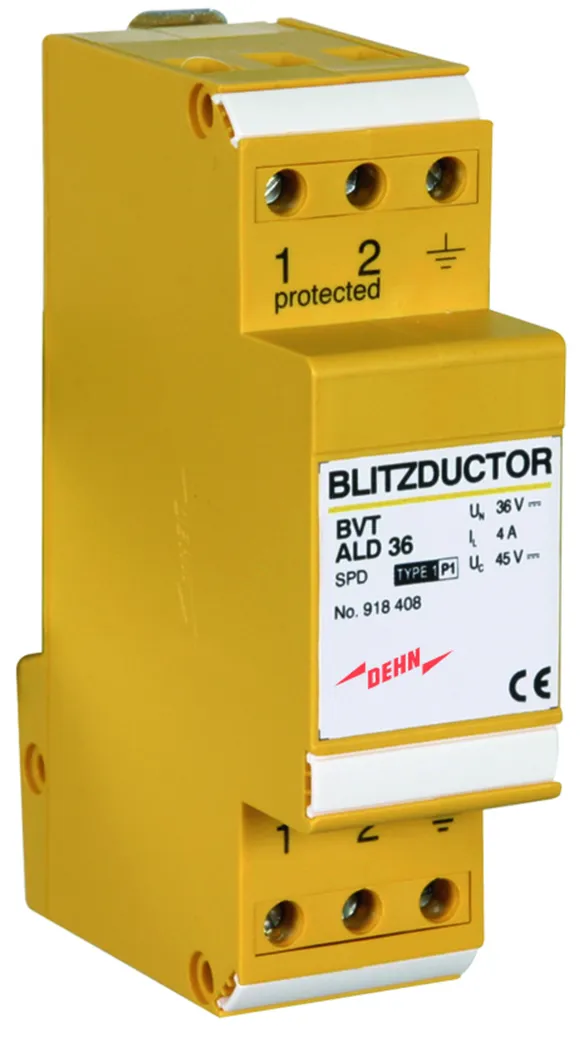

BVT ALD

Scaricatore combinato coordinato energeticamente per la protezione di circuiti DC isolati da terra, apparecchio modulare per montaggio su guida profilata.

2 Produkte

Art.-Nr. 918408 BVT ALD 36

GTIN 4013364125292, Zolltarifnr. (EU): 85363010, Bruttogewicht: 122.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

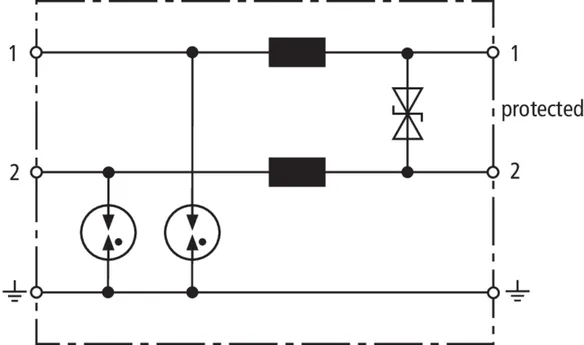

Scaricatore combinato BLITZDUCTOR BVT ALD
Scaricatore combinato Tipo 1 / P1, coordinato energeticamente per la protezione di circuiti DC isolati da terra, apparecchio modulare per montaggio su guida profilata
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21

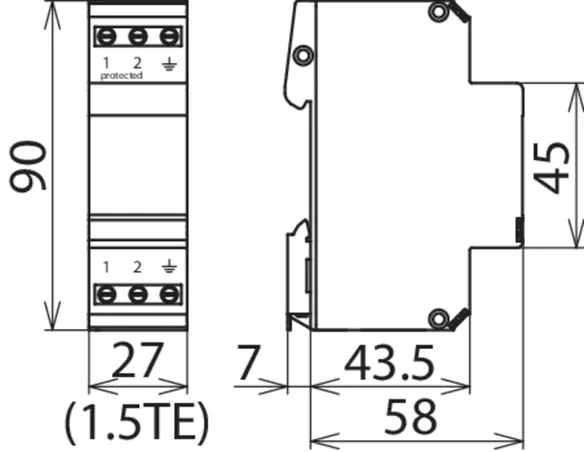

Dimensioni 1,5 unità
Tensione nominale dc: 36 V
Tensione massima continuativa DC: 45 V
Corrente nominale con 80 °C: 4 A
Corrente nominale con 45 °C: 7 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: BVT ALD 36
Art.: 918408
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione massima continuativa DC (U_C )	45 V
Corrente nominale con 80 °C (I_L )	4 A
Corrente nominale con 45 °C (I_L )	7 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	22 µH
Omologazioni	UL

Classe SPD	M
Tensione nominale dc (U_N )	36 V
Tensione massima continuativa DC (U_C )	45 V
Corrente nominale con 80 °C (I_L )	4 A
Corrente nominale con 45 °C (I_L )	7 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 80 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1000 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 60 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 650 V
Impedenza longitudinale per filo	22 µH
Capacità filo-filo (C)	≤ 1,5 nF
Frequenza limite filo-PG (C)	≤ 100 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	vite / vite
Sezione di collegamento rigido	0,5-6,0 mm²
Sezione di collegamento flessibile	0,5-4,0 mm²
Coppia di serraggio (morsetti di collegamento)	0,8 Nm
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL

Artikel 918408 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918408 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 918409 BVT ALD 60

GTIN 4013364146709, Zolltarifnr. (EU): 85363010, Bruttogewicht: 122.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTOR BVT ALD
Scaricatore combinato Tipo 1 / P1, coordinato energeticamente per la protezione di circuiti DC isolati da terra, apparecchio modulare per montaggio su guida profilata
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Dimensioni 1,5 unità
Tensione nominale dc: 60 V
Tensione massima continuativa DC: 65 V
Corrente nominale con 80 °C: 4 A
Corrente nominale con 45 °C: 7 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: BVT ALD 60
Art.: 918409
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione massima continuativa DC (U_C )	65 V
Corrente nominale con 80 °C (I_L )	4 A
Corrente nominale con 45 °C (I_L )	7 A
Fusibile di protezione con	U_N ≥ 45 V e I_L ≥ 1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	22 µH
Omologazioni	UL

Classe SPD	M
Tensione nominale dc (U_N )	60 V
Tensione massima continuativa DC (U_C )	65 V
Corrente nominale con 80 °C (I_L )	4 A
Corrente nominale con 45 °C (I_L )	7 A
Fusibile di protezione con	U_N ≥ 45 V e I_L ≥ 1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 120 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1000 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 90 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 650 V
Impedenza longitudinale per filo	22 µH
Capacità filo-filo (C)	≤ 1,0 nF
Frequenza limite filo-PG (C)	≤ 100 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	vite / vite
Sezione di collegamento rigido	0,5-6,0 mm²
Sezione di collegamento flessibile	0,5-4,0 mm²
Coppia di serraggio (morsetti di collegamento)	0,8 Nm
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL

Artikel 918409 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918409 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

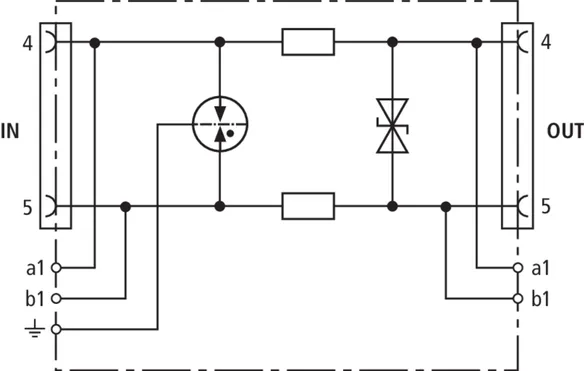

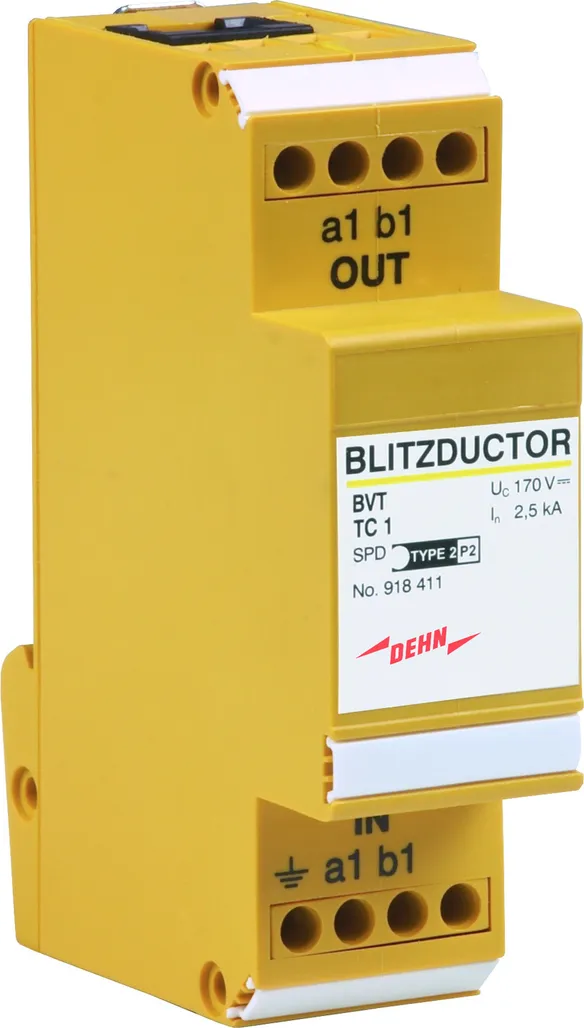

BVT TC

Limitatore di sovratensione coordinato energeticamente e senza corrente di fuga verso terra, per fil a/b, ASDB U_k0 o ADSL con prese RJ45 e connessioni supplementari con morsetto a vite. La piedinatura delle prese RJ45 e compatibile con RJ11/12. I morsetti a vite in parallelo sono più robusti delle prese RJ45 e aumentano la corrente impulsiva nominale di scarica a un totale di 10 kA.

1 Produkt

Art.-Nr. 918411 BVT TC 1

GTIN 4013364093133, Zolltarifnr. (EU): 85363010, Bruttogewicht: 110.90 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Limitatore di sovratensione BLITZDUCTOR BVT TC
Limitatore di sovratensione Tipo 2 / P2, coordinato energeticamente e senza corrente di fuga verso terra, per fil a/b, ASDB Uk0 o ADSL con prese RJ45 e connessioni a morsetto a vite supplementari
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21

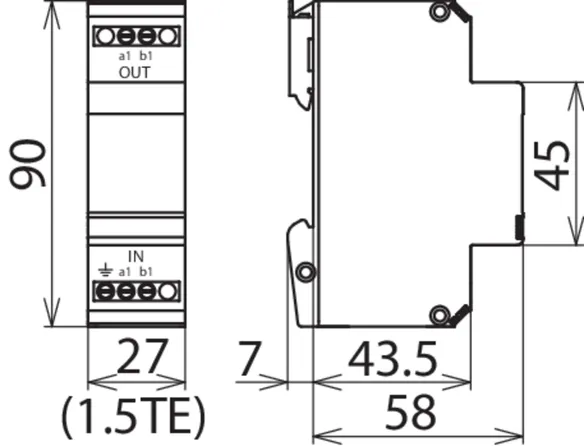

Dimensioni 1,5 unità
Tensione massima continuativa DC: 170 V
Corrente nominale: 0,2 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 5 kA

Fabbricato: DEHN
Tipo: BVT TC 1
Art.: 918411
o similare.

Zertifikate

Technische Daten

Classe SPD	R
Tensione massima continuativa DC (U_C )	170 V
Corrente nominale (I_L )	0,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	5 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	17 MHz

Classe SPD	R
Tensione nominale (U_N )	130 V
Tensione massima continuativa DC (U_C )	170 V
Corrente nominale (I_L )	0,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 275 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 240 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	17 MHz
Capacità filo-filo (C)	≤ 300 pF
Frequenza limite filo-PG (C)	≤ 15 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715

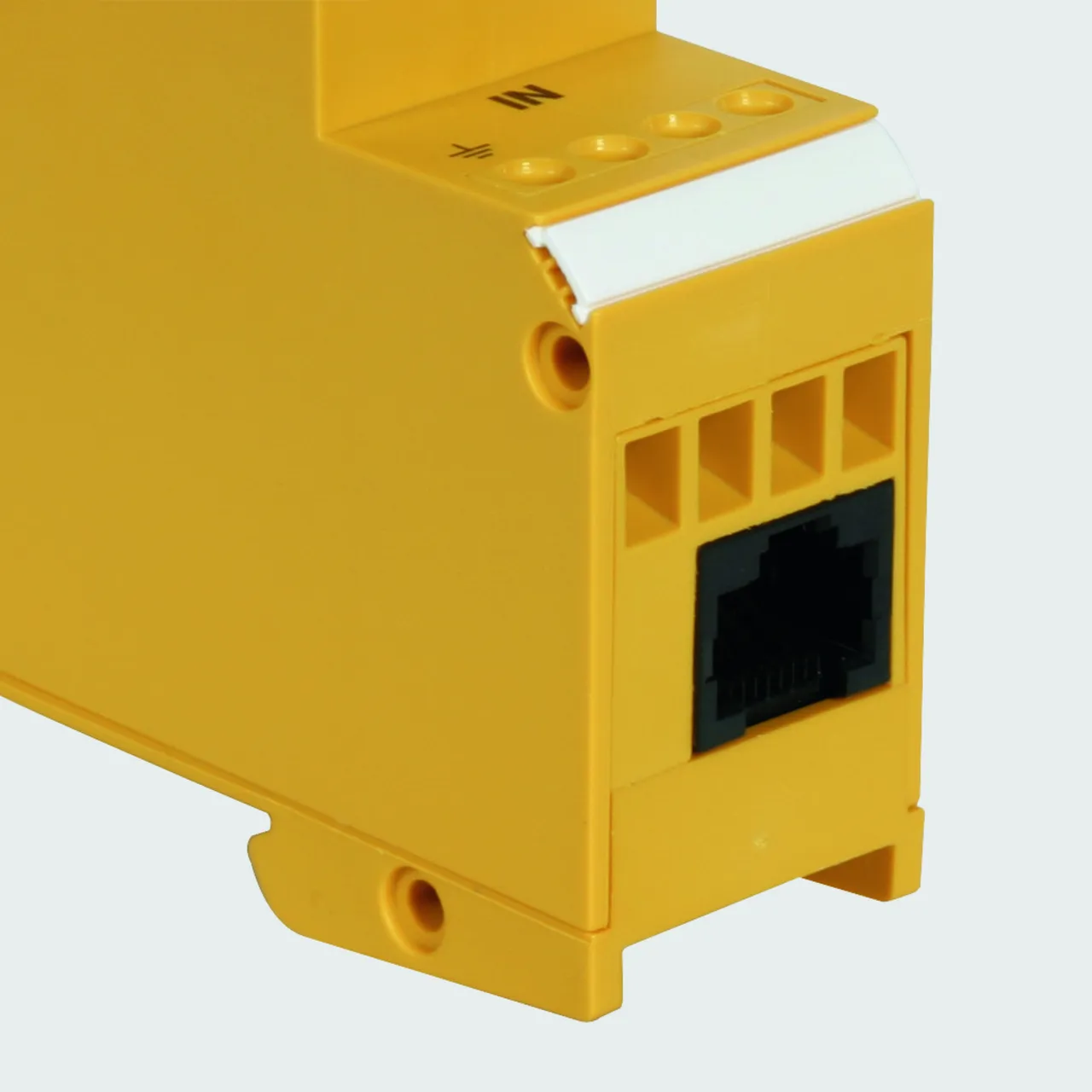

Collegamento ingresso / uscita	RJ45 oppure morsetti / RJ45 oppure morsetti
Occupazione	4/5
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-2,5 mm²
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 918411 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918411 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BVT KKS ALD

Scaricatore combinato coordinato energeticamente per la protezione di raddrizzatori di corrente nel percorso di protezione (colore rosso). Contatto di telesegnalamento innestabile (contatto in apertura) per indicazione di sovraccarico (controllo termico dei varistori). Si riccomanda il montaggio nella custodia in lamiera d'acciaio. Il controllo capacitivo consente di raggiungere una bassa tensione d'innesco dell'impulso.

1 Produkt

Art.-Nr. 918420 BVT KKS ALD 75

GTIN 4013364094895, Zolltarifnr. (EU): 85363010, Bruttogewicht: 229.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

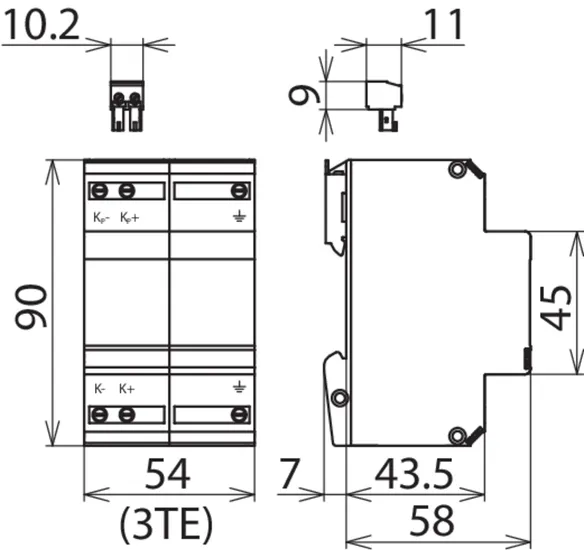

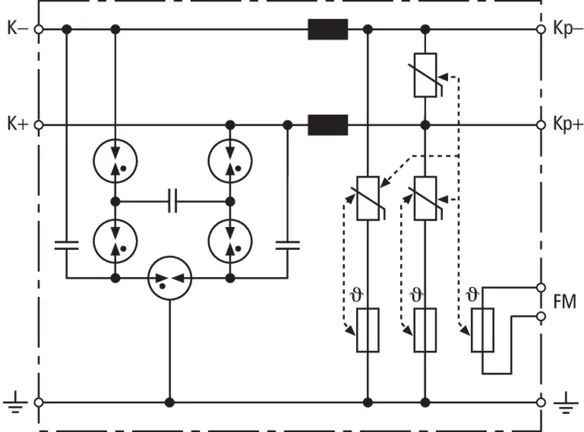

Scaricatore combinato per percorsi di protezione BVT KKS ALD 75
Scaricatore combinato Tipo 2 / P1,
BLITZDUCTOR VT KKS,
provato secondo CEI EN 61643-21 e
con coordinamento energetico secondo IEC 61643-21
per la protezione del
circuito di corrente degli anodi esterni
degli impianti catodici per la protezione dalla corrosione
con contatto di telesegnalamento
Collegamento con morsetti a vite.
Bipolare, dimensioni: 3 unità
Tensione massima continuativa DC: 75 V
Corrente nominale: 12 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 40 kA

Fabbricato: DEHN
Tipo: BVT KKS ALD 75
Art.: 918420
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione massima continuativa DC (U_C )	75 V
Corrente nominale (I_L )	12 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	3,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	7 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	40 kA
Impedenza longitudinale per filo	5 µH
Frequenza limite filo-filo (f_G )	1 MHz
Contatti FM / tipo di contatto	in apertura

Classe SPD	M
Tensione nominale (U_N )	70 V
Tensione massima continuativa DC (U_C )	75 V
Corrente nominale (I_L )	12 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	3,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	7 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	40 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 400 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 400 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 350 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 350 V
Impedenza longitudinale per filo	5 µH
Frequenza limite filo-filo (f_G )	1 MHz
Capacità filo-filo (C)	≤ 2 nF
Frequenza limite filo-PG (C)	≤ 2 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	vite / vite
Sezione di collegamento rigido	0,5-6 mm²
Sezione di collegamento flessibile	0,5-4 mm²
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	rosso
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Contatti FM / tipo di contatto	in apertura
Portata dc	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Portata ac	250 V / 0,5 A
Sezione di collegamento per morsetti FM	max 1,5 mm²

Artikel 918420 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918420 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BVT KKS APD

Scaricatore combinato coordinato energeticamente per la protezione di circuiti di misura della tensione (colore giallo). Contatto di telesegnalamento innestabile (contatto in apertura) per indicazione di sovraccarico (controllo termico dei percorsi di scarica). Si raccomanda il montaggio nella custodia in lamiera d'acciaio. Il controllo capacitivo consente di raggiungere una bassa tensione d'innesco dell'impulso.

1 Produkt

Art.-Nr. 918421 BVT KKS APD 36

GTIN 4013364094901, Zolltarifnr. (EU): 85363010, Bruttogewicht: 130.30 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

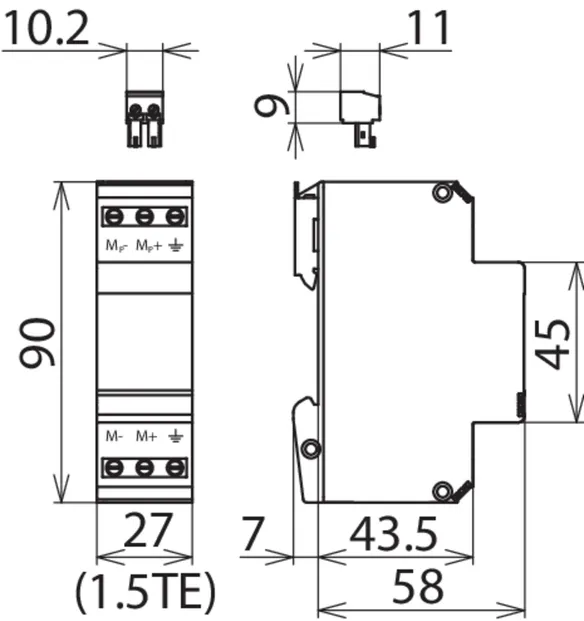

Scaricatore combinato per circuiti di misurazione della tensione BVT KKS APD 36
Scaricatore combinato Tipo 2 / P1,
BLITZDUCTOR VT KKS,
provato secondo CEI EN 61643-21 e
coordinamento energetico secondo IEC 61643-21
per la protezione del
circuito di misurazione del sensore
degli impianti catodici anticorrosione
con contatto di telesegnalamento
Collegamento con morsetti a vite.
Bipolare, dimensioni: 1,5 unità
Tensione massima continuativa DC: 36,8 V
Corrente nominale: 0,05 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 40 kA

Fabbricato: DEHN
Tipo: BVT KKS APD 36
Art.: 918421
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione massima continuativa DC (U_C )	36,8 V
Corrente nominale (I_L )	0,05 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	3,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	7 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	40 kA
Impedenza longitudinale per filo	55 Ohm
Contatti FM / tipo di contatto	in apertura

Classe SPD	M
Tensione nominale (U_N )	36 V
Tensione massima continuativa DC (U_C )	36,8 V
Corrente nominale (I_L )	0,05 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	3,5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	7 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	40 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 800 V
Livello di protezione filo-filo con 1kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	55 Ohm
Frequenza limite filo-filo (f_G )	4 dB con 1 MHz (100 Ohm)
Capacità filo-filo (C)	≤ 1 nF
Frequenza limite filo-PG (C)	≤ 10 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	vite / vite
Sezione di collegamento rigido	0,5-6 mm²
Sezione di collegamento flessibile	0,5-4 mm²
Messa a terra tramite	morsetto a vite
Materiale involucro	termoplastica, UL 94 V-0
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Contatti FM / tipo di contatto	in apertura
Portata dc	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Portata ac	250 V / 0,5 A
Sezione di collegamento per morsetti FM	max 1,5 mm²

Artikel 918421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 918421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Details
