DEHNbloc Maxi 1 CI 440 / 760 FM

Parafoudre à base d'éclateurs à air avec fusible intégré et une tenue au courant de foudre, dans un boîtier compact
Très haute capacité d'écoulement du courant de foudre
Bas niveau de protection (fusible amont intégré)
Haute capacité d'extinction du courant de suite et haute limitation du courant de suite grâce a la technologie de limitation du courant de suite « RADAX-Flow »
Coordonné énergétiquement avec la gamme de produits Red/Line
Indication optique de fonctionnement/défaut grâce à un voyant vert/rouge

Details

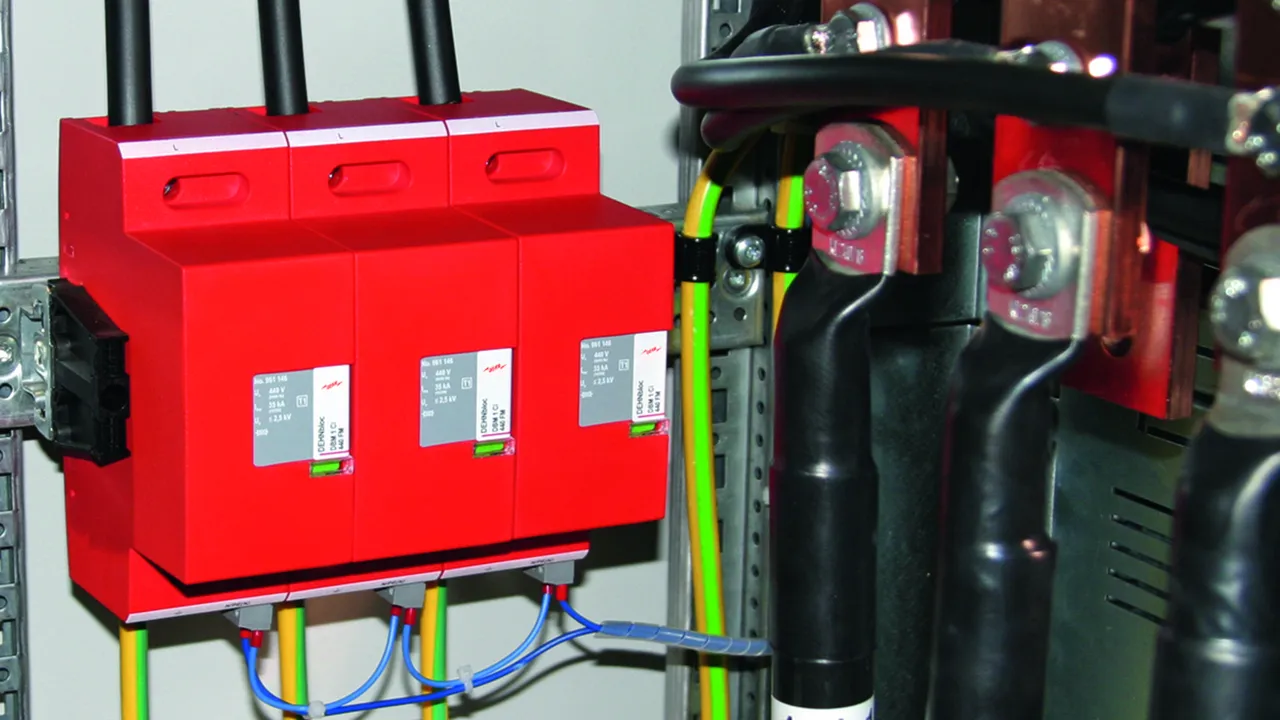

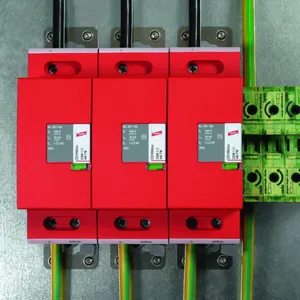

Montage flexible à l'aide d'un étrier de montage

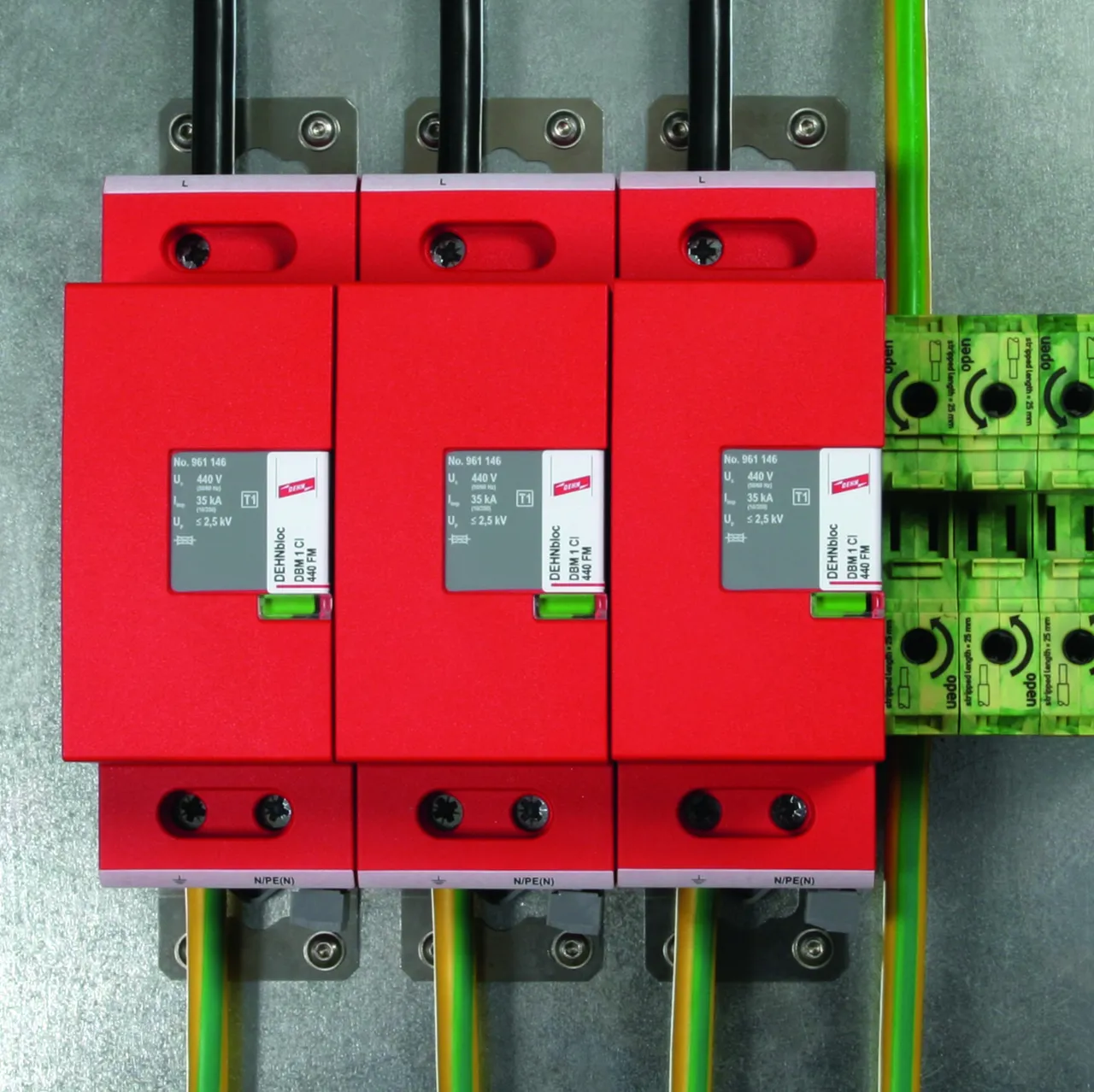

lorem ipsum — Montage flexible à l'aide d'un étrier de montage

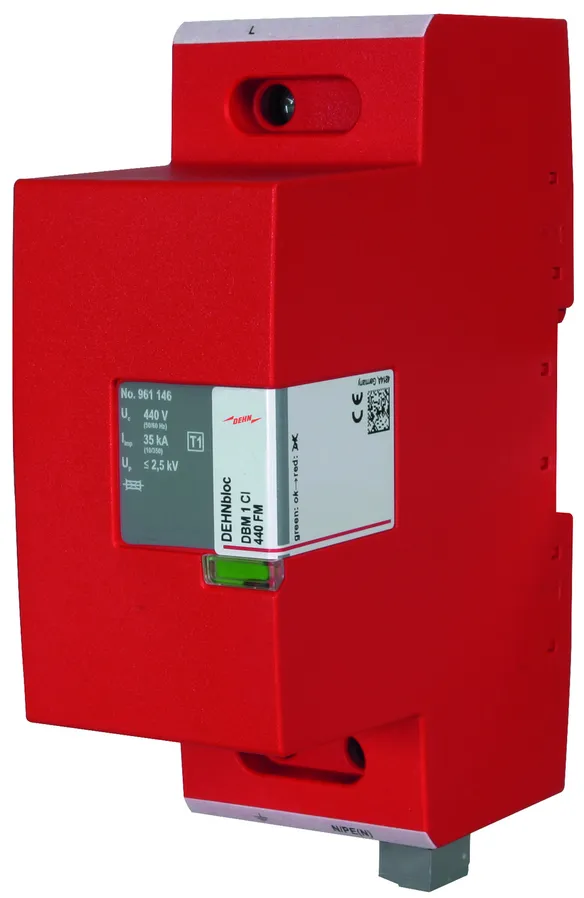

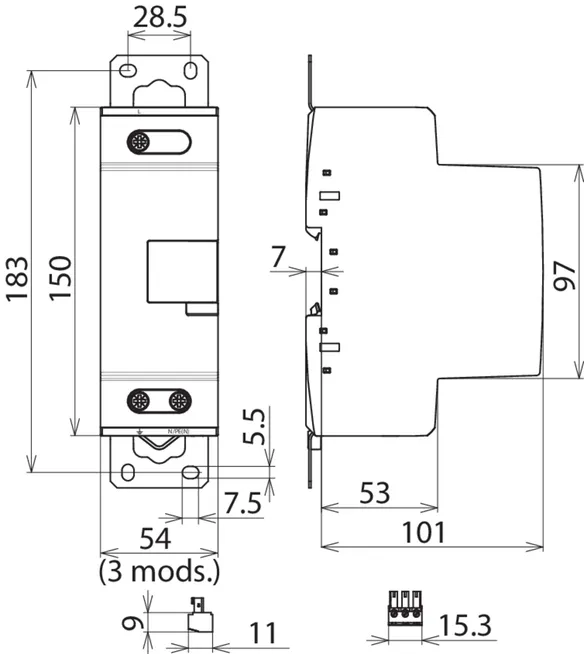

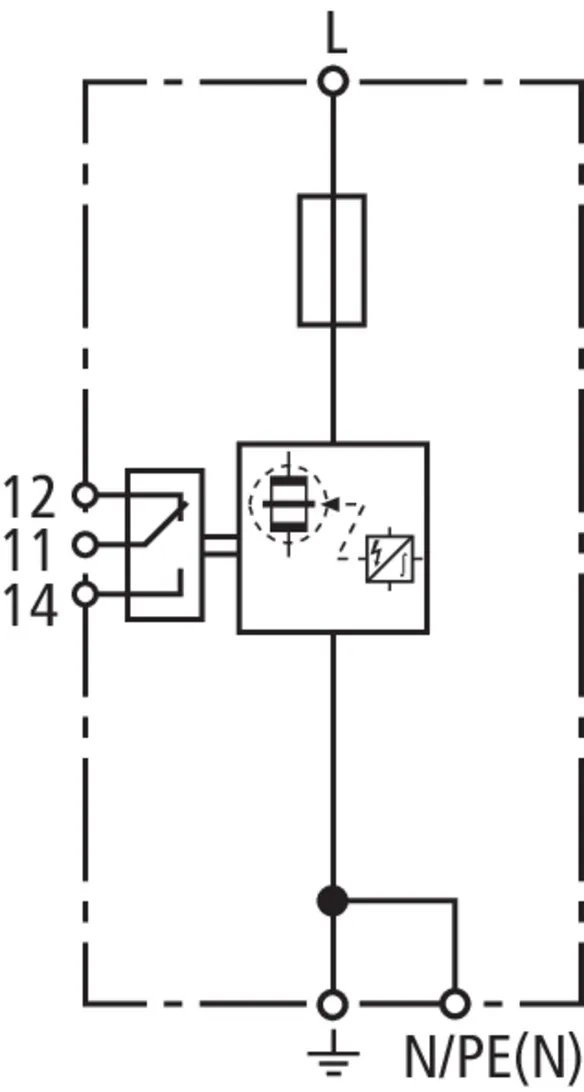

DEHNbloc Maxi 1 CI 440 FM

Parafoudre unipolaire et coordonné avec fusible amont intégré pour systèmes TN 400 / 690 V et systèmes IT 400 V; avec contact de télésignalisation pour systèmes de surveillance (contact sec inverseur).

1 Produkt

Art.-Nr. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1175.20 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

produit : DEHN
Type: DBM 1 CI 440 FM
Référence: 961146
ou équivalent

Zertifikate

Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	440 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 2,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	400 / 690 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	440 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/Ohm
Niveau de protection en tension (U_P )	≤ 2,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	50 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 50 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Caractéristique de la surtension temporaire (U_T)	760 V/120 min. – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N/PE(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PE(N)) (max.)	50 mm² multi-brins / 35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715 ou plaque de montage (2 étriers inclus)
Matériau - boîtier	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Détails supplémentaires:	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	35 kA

Artikel 961146 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961146 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNbloc Maxi 1 CI 760 FM

Parafoudre unipolaire et coordonné avec fusible amont intégré pour systèmes TN / IT 690 V; avec contact de télésignalisation pour systèmes de surveillance (contact sec inverseur).

1 Produkt

Art.-Nr. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1170.00 g, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

CAD-Daten

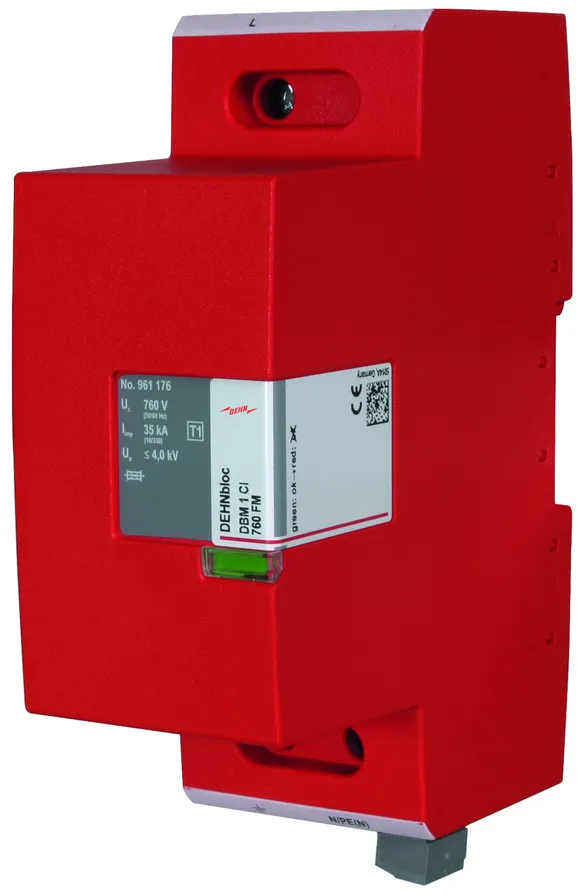

DEHNbloc Maxi 1 CI 760 FM
Parafoudre unipolaire
avec fusible de protection intégré
contact de télésignalisation
Parafoudre de Type 1 conforme à la norme NF EN 61643-11
Limitation du courant de suite grâce à la technologie RADAX Flow
Tension max. de fonctionnement continue : 760 V AC
Courant de choc (10/350) : 35 kA
Capacité d'extinction du courant de suite : 25 kArms
Coordonné avec les parafoudre de la gamme Red/Line
Conforme à la norme NF EN 62305-4

produit : DEHN
Type: DBM 1 CI 760 FM
Référence: 961176
ou équivalent

Zertifikate

Integrierte Vorsicherung

Wellenbrecher-Funktion

Technische Daten

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension max. de régime permanent AC (U_C )	760 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon EN 61643-11 / ... CEI 61643-11	Type 1/Classe 1
Tension nominale AC (U_N )	690 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	760 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) (I_imp )	35 kA
Énergie spécifique (W/R)	306,25 kJ/Ohm
Courant nominal de décharge (8/20 µs) (I_n )	35 kA
Niveau de protection en tension (U_P )	≤ 4 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Caractéristique de la surtension temporaire (U_T)	1320 V/120 min. – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (L, N/PE(N)) (min.)	10 mm² rigide/brins souples
Section de raccordement (L, N/PE(N)) (max.)	50 mm² rigide / 35 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715 ou plaque de montage (2 étriers inclus)
Matériau - boîtier	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Détails supplémentaires:	--------------------
– Courant nominal de décharge (8/20 µs) (I_n )	35 kA

Artikel 961176 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961176 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
