VCSD

  • VCSD : Voltage Controlled Smart Decoupling Device
  • Protection en cas de surtensions transitoires, temporaires et stationnaires
  • Aucune influence négative des installations de protection cathodique contre la corrosion
  • Un seuil de déclenchement réglable permet une utilisation flexible dans différentes applications

Details

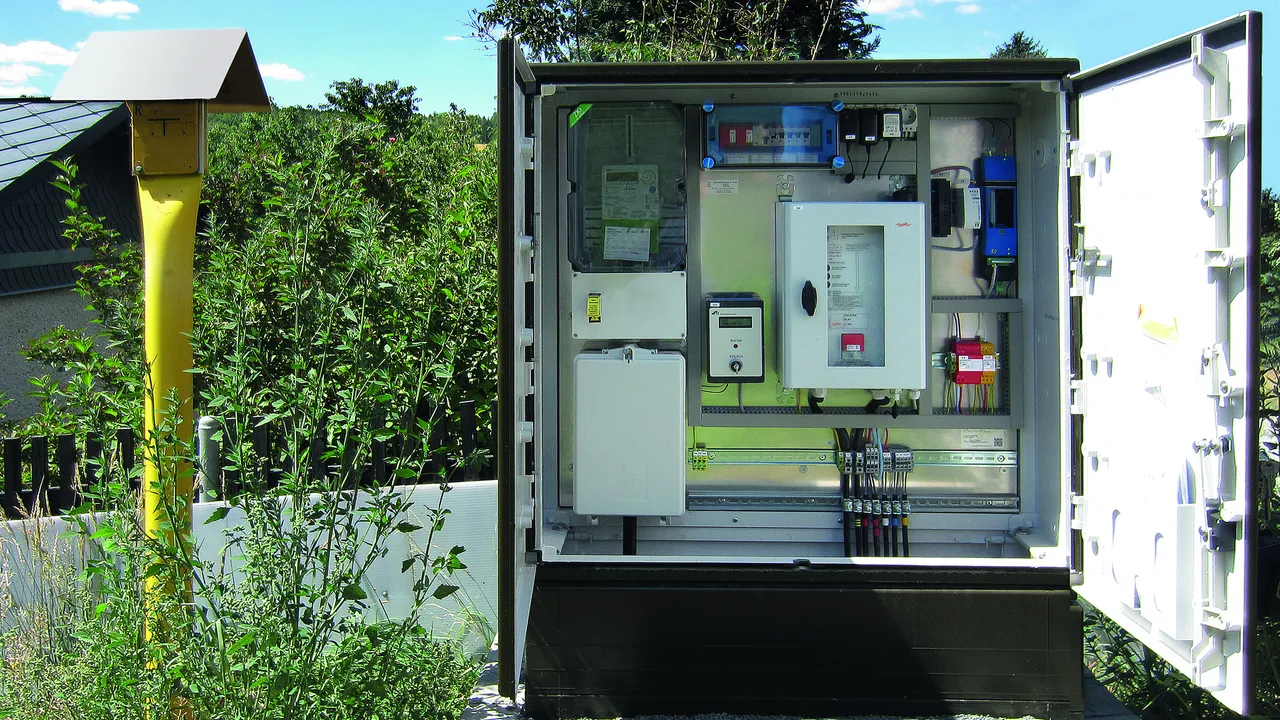

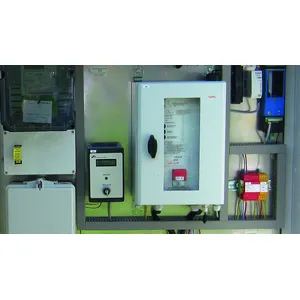

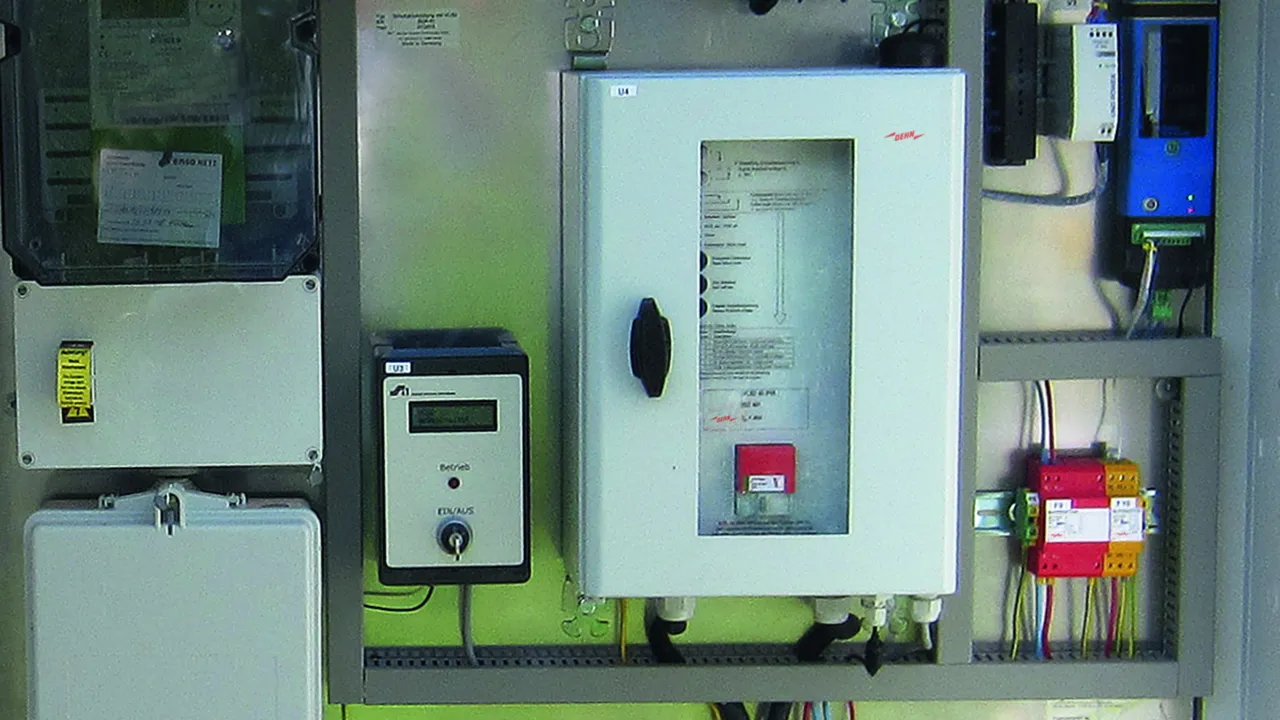

VCSD 40 IP65 – « dispositif intelligent »
lorem ipsum

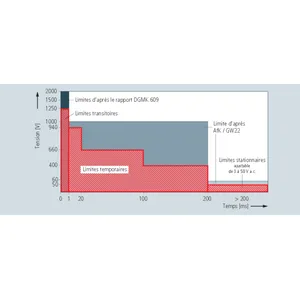

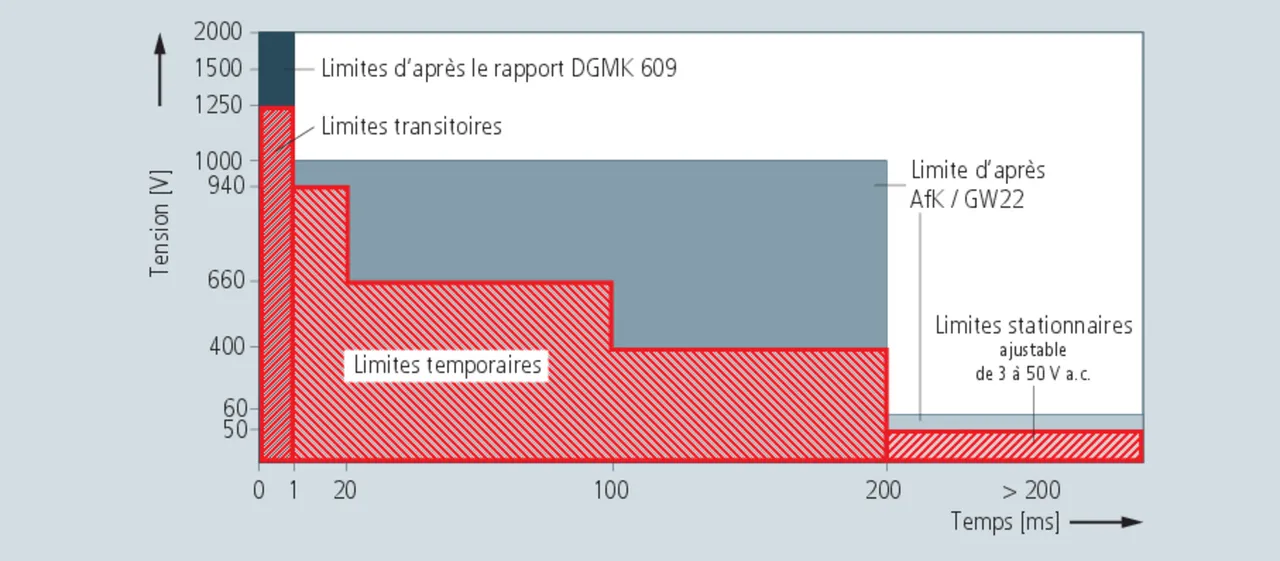

Comportement du VCSD
lorem ipsum

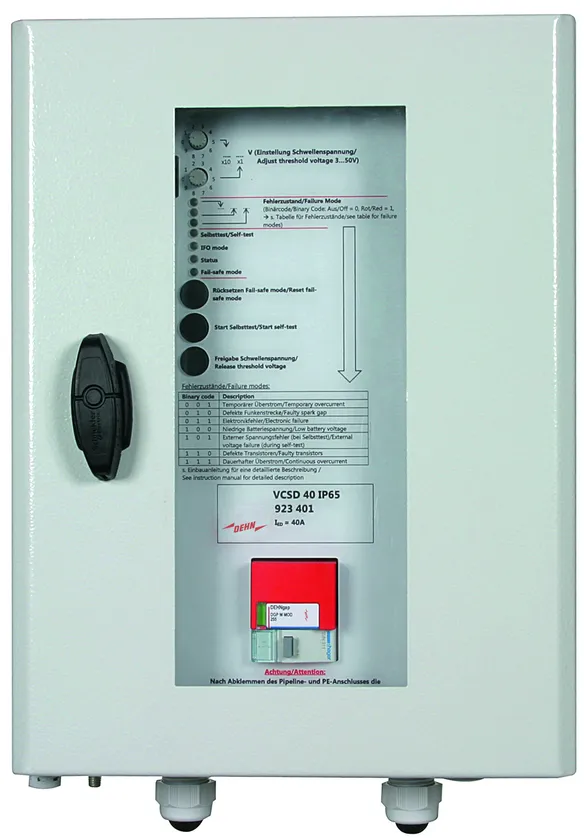

VCSD 40 IP65

Dispositif de mise en court-circuit à tension asservie avec un seuil de déclenchement réglable permettant une utilisation flexible dans différents systèmes.

1 Produkt

Art.-Nr. 923401 VCSD 40 IP65

GTIN 4013364237766, Zolltarifnr. (EU): 85363030, Bruttogewicht: 13.76 kg, VPE: 1.00 pièce(s)

Abbildungen

Weitere Information

Unité de limite commandée par tension VCSD
Unité de limitation commandée par tension
pour protéger le système contre les surtensions transitoires, temporaires et stationnaires
Courant de décharge transitoire : (10/350 µs) : 100 kA
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz)
850 Aeff (jusqu’à 200 ms)
Courant de décharge stationnaire (16,7 Hz, 50 Hz, 60 Hz)
45 A (permanent)
Tension de limitation transitoire (jusqu’à 1 ms) : 1,25 kV
Tension de limitation temporaire (ACrms) (1 ... 20 ms) :
940 V (1 kV selon AfK 3)
Tension de limitation temporaire (ACrms) (20 ... 100 ms) :
660 V (1 kV selon AfK 3)
Tension de limitation temporaire (ACrms) (100 ... 200 ms) :
400 V (1 kV selon AfK 3)
Tension de limitation stationnaire (ACrms) (> 200 ms) :
max. 60 V (réglable 3 ... 50 V)
(sécurité des personnes selon Afk 3/GW22)
Avec entrées et sorties numériques et analogiques pour
la surveillance et la commande à distance.

produit : DEHN
Type: VCSD 40 IP65
Référence: 923401
ou équivalent

Zertifikate



Technische Daten

Courant de décharge transitoire (10/350 µs) 100 kA
Courant de décharge transitoire (8/20 µs) 100 kA
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz) 850 Aeff (jusqu’à 200 ms) *1)
Courant de décharge temporaire (16,7 Hz, 50 Hz, 60 Hz) 500 Aeff (jusqu'à 1s)
Courant de décharge stationnaire (16,7 Hz, 50 Hz, 60 Hz) 45 Aeff (permanent) *2)
Tension de limitation stationnaire (ACrms) (> 200 ms) max. 50 V (réglable 3 ... 50 V) *3)
Indice de protection IP 65

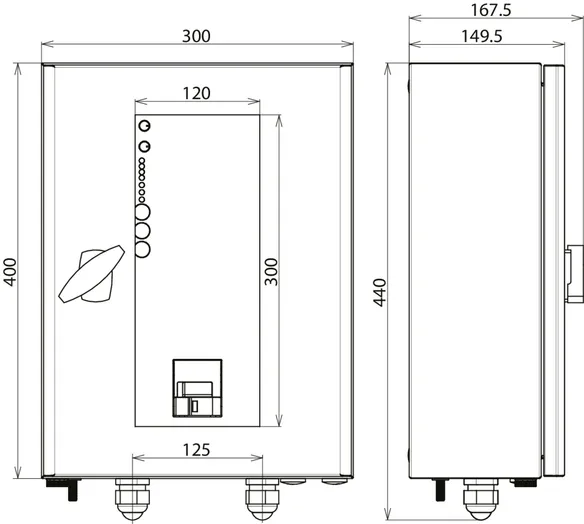

Dimensions 400 x 300 x 150 mm
*1) Déclassement dépendant du « courant de polarisation » (courant de fuite stationnaire) et de la température ambiante
*2) Déclassement dépendant de la température ambiante ; voir les instructions d’utilisation et de montage
*3) 60 V de tension fixe en mode d’arrêt manuel avec une alimentation externe
