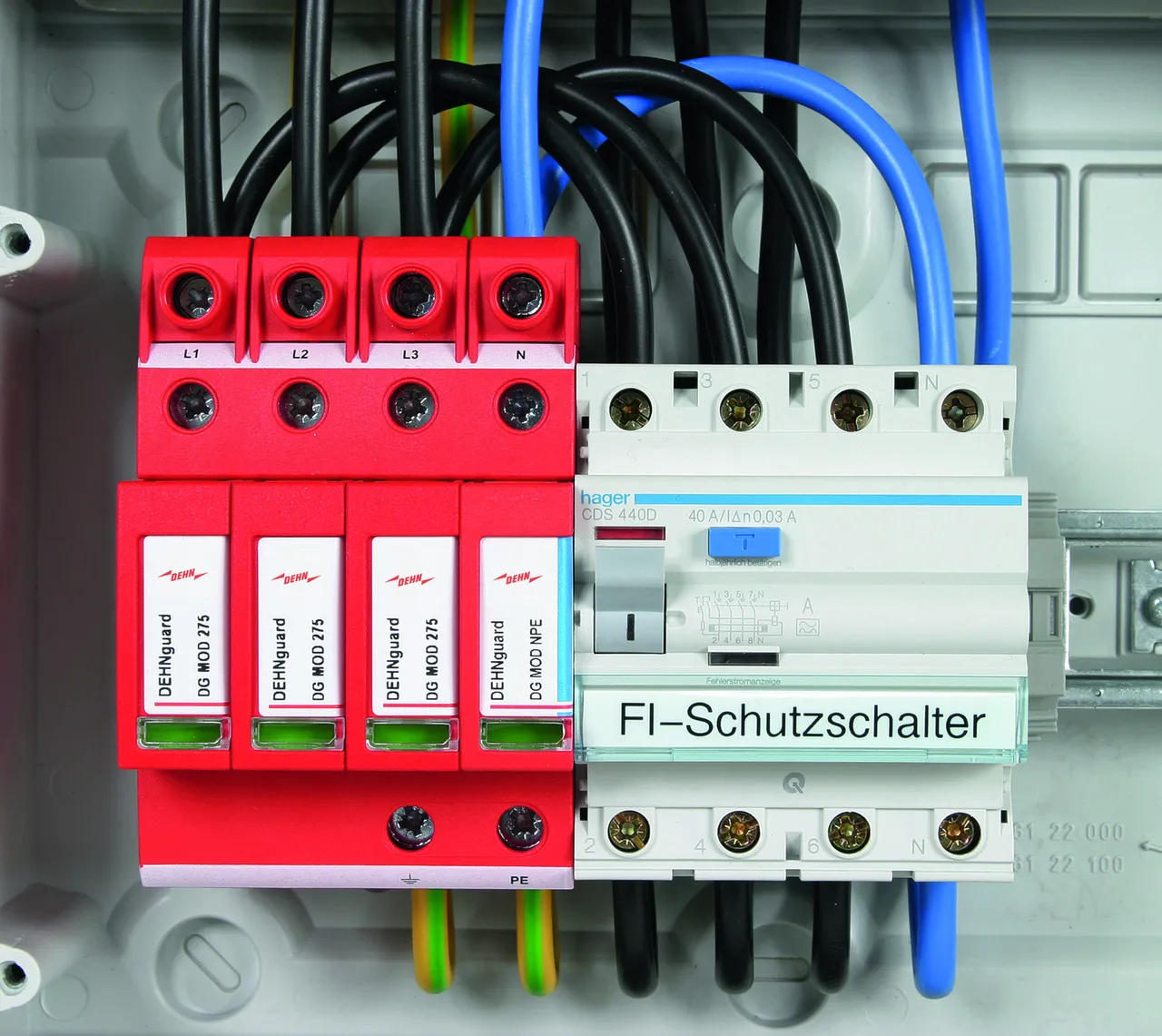

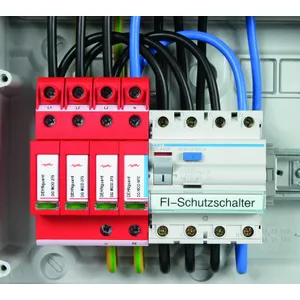

Câblage en V des parafoudres dans un coffret grâce aux bornes STAK 3x16.
Loading
Réalisation d'un câblage en V
selon la norme NF C15-100 grâce au bornier STAK 2X16.

Accessoires de câblage STAK

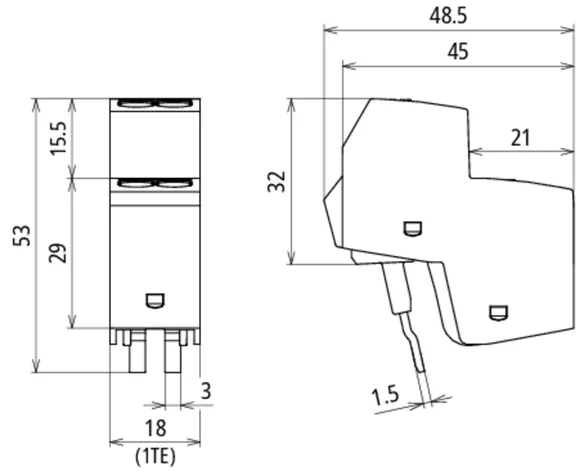

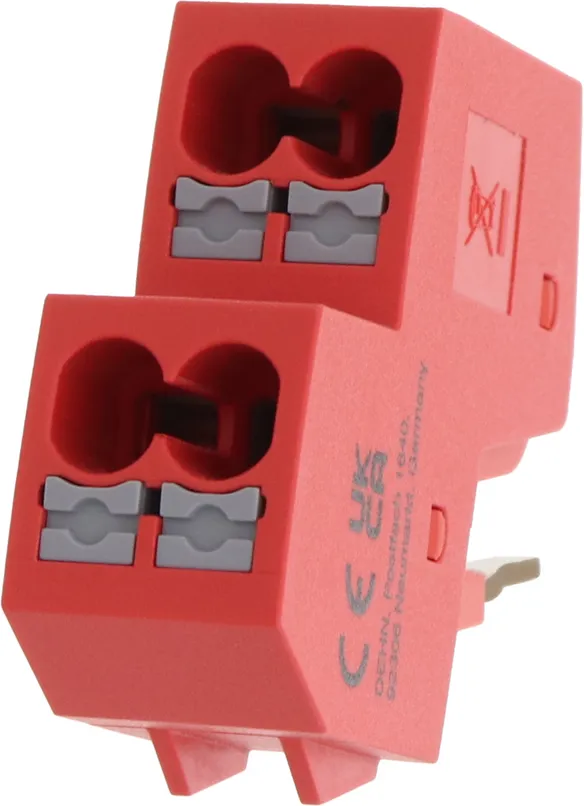

Borne à ressort push-in STAK 4X10

Borne push-in pour la mise en place d’un câblage en série optimisé CEM selon DIN VDE 0100-534 de parafoudres de type 2.

Réf. 952588

STAK 4X10

Pièce

Tension d’utilisation permanente max AC (U_C)	275 V
Tension PV max. (U_CPV)	1500 V
Courant de foudre (10/350 µs) (I_imp)	6,25 kA
Courant nominal de décharge (8/20 µs) (I_n)	20 kA
Courant de décharge max. (8/20 µs) (I_max)	40 kA
Section de raccordement (min.)	1,5 mm² brins rigides / 6 mm² brins souples
Section de raccordement (max.)	10 mm² brins rigides / brins souples
Section de raccordement (min.)	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²

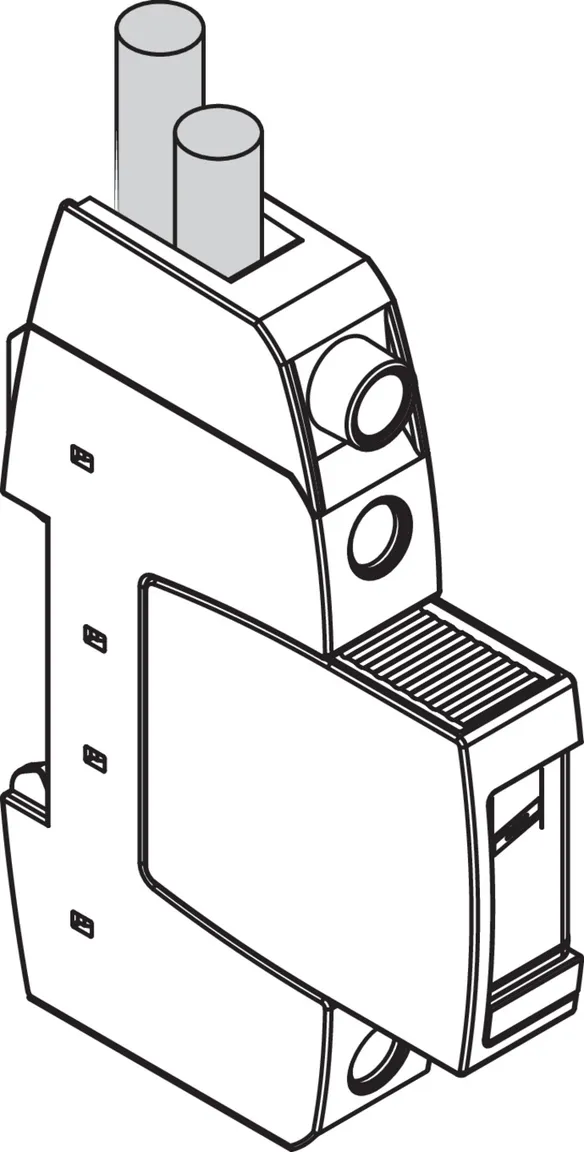

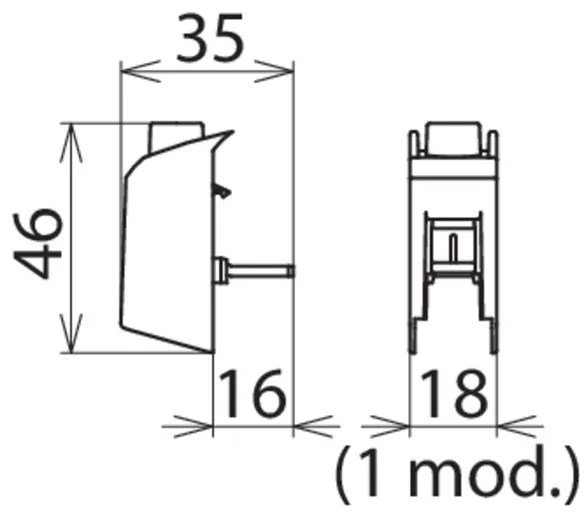

Borne de raccordement mâle pour la réalisation d'un câblage en V optimisé CEM selon la norme CEI 60364-5-53 concernant les parafoudres.

Réf. 952589

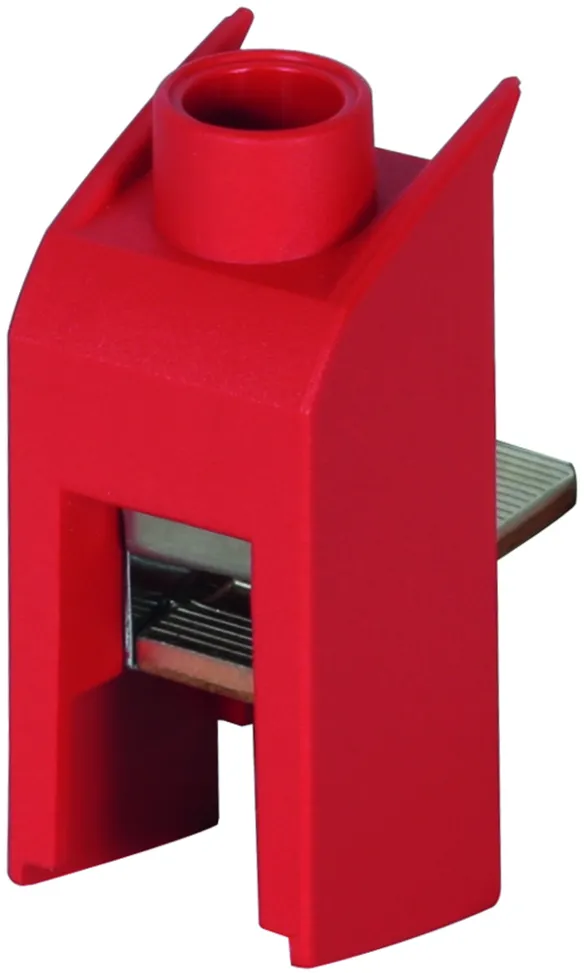

STAK 25

Pièce

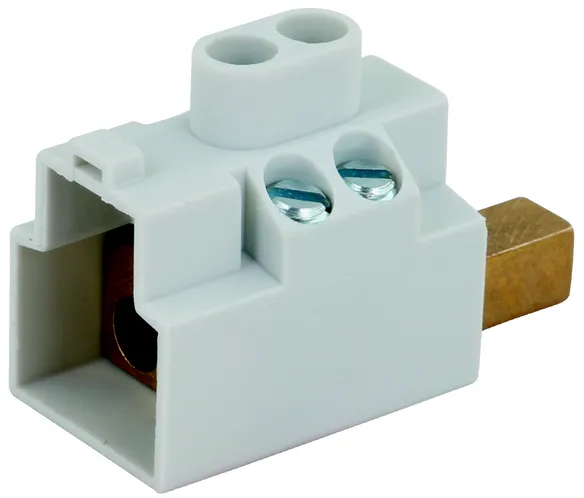

Borne de raccordement mâle pour la réalisation d'un câblage en V optimisé CEM selon la norme CEI 60364-5-53 concernant les parafoudres.

Réf. 900588

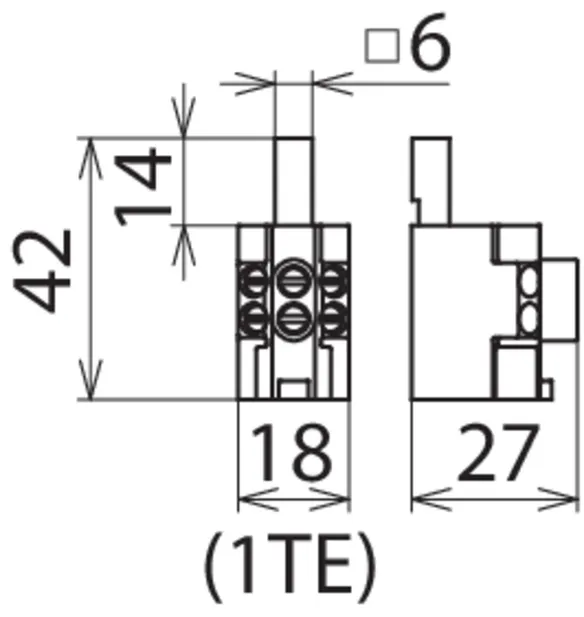

STAK 3X16

Pièce

Borne de raccordement mâle pour la réalisation d'un câblage en V optimisé CEM selon la norme CEI 60364-5-53 concernant les parafoudres.

Réf. 900589

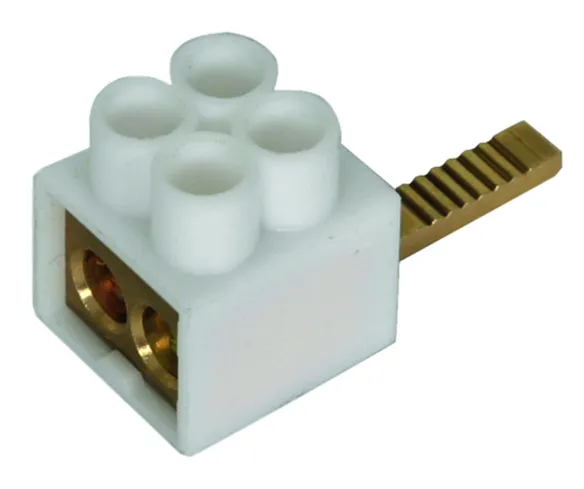

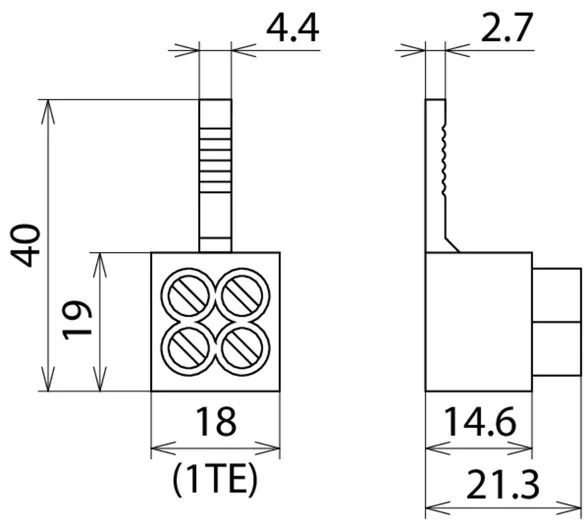

STAK 2X16

Pièce

Tension nominale AC / DC (U_N)	600 V
Tension PV max. [U_CPV] avec DEHNguard M YPV ...	1200 V
Courant nominal AC (I_L)	100 A
Courant de foudre (10/350 µs) (I_imp)	25 kA
Courant maximal de décharge (8/20 µs)	50 kA
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	25 mm² multi-brins/16 mm² brins souples
Mode de raccordement	par l'avant

Tension nominale AC / DC (U_N)	690 V / 1500 V
Courant nominal AC (I_L)	160 A
Courant de charge avec câblage en V	80 A
Courant de foudre (10/350 µs) (I_imp)	25 kA
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	16 mm² multi-brins/10 mm² brins souples
Mode de raccordement	par l'avant
